车间单梁悬挂电动起重吊运装置结构

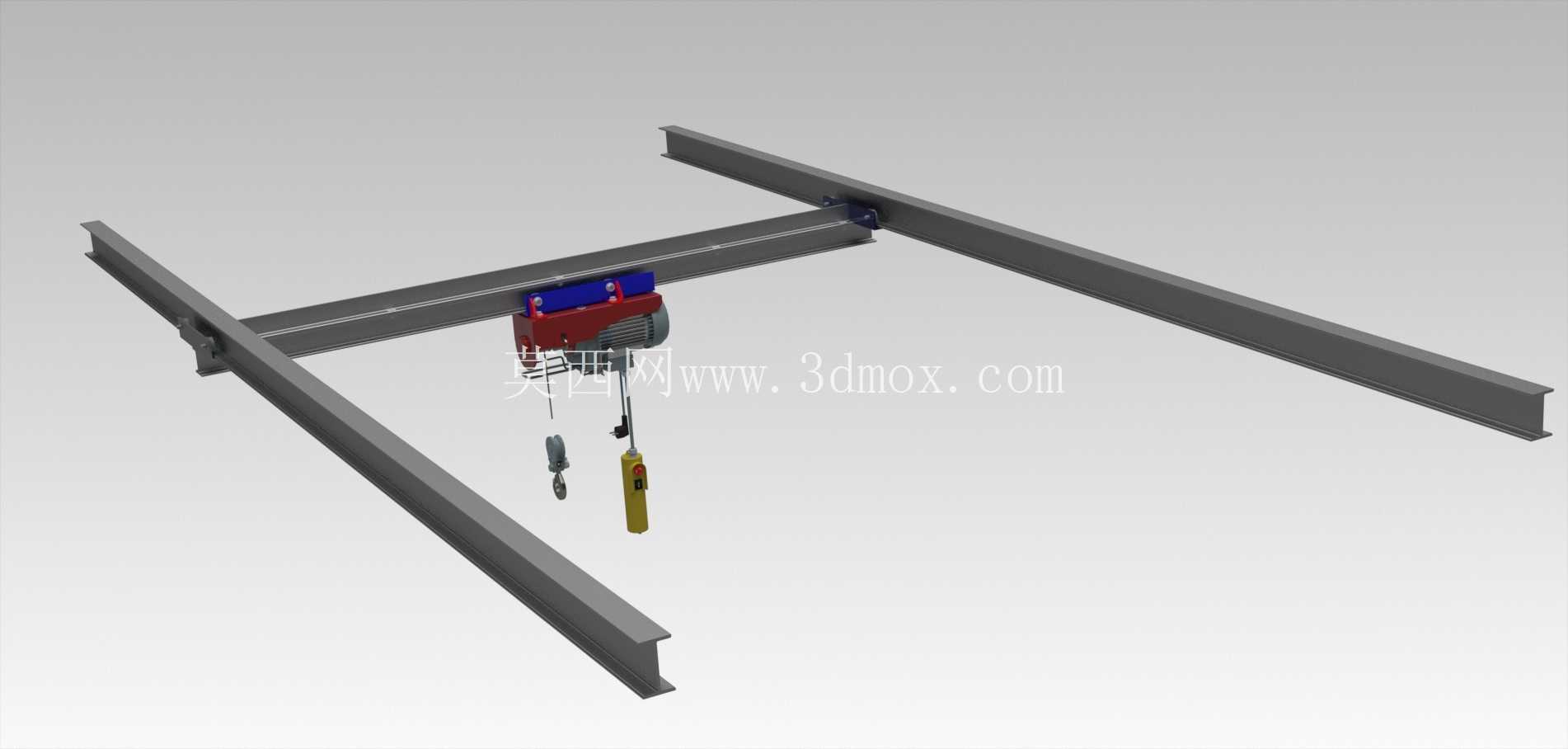

　　这套单梁悬挂式电动起重结构，核心适配中小吨位定点物料转运场景，常见于机械加工车间的工序间工件转运、仓储库区的重型货品上下架、小型装配工位的部件吊装对位，也可配套在生产线边完成重型工装夹具的快速换型作业，相比大吨位桥式起重机，它的安装门槛更低，对厂房顶部承重要求更小，不需要预埋大型承重牛腿，适配层高4-8米的常规工业厂房，也可加装在钢结构厂房的檩条承重点位上，覆盖作业半径内的矩形作业面，不需要额外铺设地面轨道，不会占用车间地面通行空间。整套结构的承载主梁采用标准H型钢裁切加工，截面选型匹配额定起升载荷的抗弯要求，主梁两端通过可调式连接挂件与顶部纵向运行轨道配合，纵向轨道同样采用标准型钢铺设，可根据车间实际作业范围调整轨道铺设长度，横向运行的电动葫芦组件卡接在主梁下翼缘上，配合两端的运行滚轮实现沿主梁长度方向的横向移动，同时主梁整体可沿顶部纵向轨道实现纵向位移，两个方向的运行配合可覆盖轨道围合范围内的所有吊点位置，不存在作业死角。

　　电动绞车部分集成了起升驱动电机、减速机构、钢丝绳卷筒、吊钩组件与控制手柄，起升机构采用常闭式制动器，断电状态下可自动锁止卷筒位置，避免吊物意外滑落，吊钩组配备了防脱卡扣，可防止吊装索具在作业过程中从吊钩开口处脱出，控制手柄采用悬挂式长线连接，操作人员可在吊物周边3-5米范围内完成操作，既可以观察吊物对位状态，也能保持足够的安全作业距离。设计过程中优先考虑了安装适配性，主梁与顶部轨道的连接挂件预留了20mm的高度调节余量，可抵消轨道安装过程中的平面度误差，避免运行过程中出现卡滞问题，电动葫芦的运行轮组采用偏心可调结构，可根据主梁下翼缘的实际厚度调整轮组间隙，既保证运行顺畅，也不会出现间隙过大导致的晃动问题。

　　整套结构的外形尺寸可根据实际作业需求灵活调整，主梁标准适配长度覆盖3米到8米区间，过长的主梁会增加中部扰度，需要额外增加型钢截面规格，纵向轨道的铺设长度没有硬性限制，可根据车间长度拼接延长，安装边界需要保证轨道下方无固定遮挡物，吊物起升最高点距离主梁下翼缘预留不小于300mm的安全间隙，避免吊钩冲顶碰撞葫芦本体。起升机构的钢丝绳采用镀锌防扭钢丝绳，可避免吊物升降过程中出现旋转打转问题，方便工件精准对位，运行机构的端部都设置了橡胶缓冲块，当葫芦运行到主梁端部、主梁运行到纵向轨道端部时，缓冲块可吸收碰撞动能，避免硬碰撞导致结构变形。

　　这套结构的载荷传递路径清晰，吊物载荷通过吊钩传递到钢丝绳，再经卷筒、葫芦车架传递到主梁，最终通过主梁两端的挂件传递到顶部纵向轨道与厂房承重结构，所有受力节点都采用螺栓铰接连接，既方便安装拆卸，也能释放少量安装应力，避免焊接节点长期受载出现疲劳开裂问题。日常使用过程中，只需要定期检查运行轮的磨损情况、钢丝绳的断丝状态、制动器的制动力矩，不需要复杂的维护保养，相比固定式悬臂吊，它的作业覆盖范围更大，相比大型双梁起重机，它的采购与安装成本更低，非常适合单批次吊重不超过2吨的中小加工车间使用，也可作为大型起重设备的补充，覆盖生产线边的小范围频繁吊装需求。
