复古重型台虎钳夹持工装结构

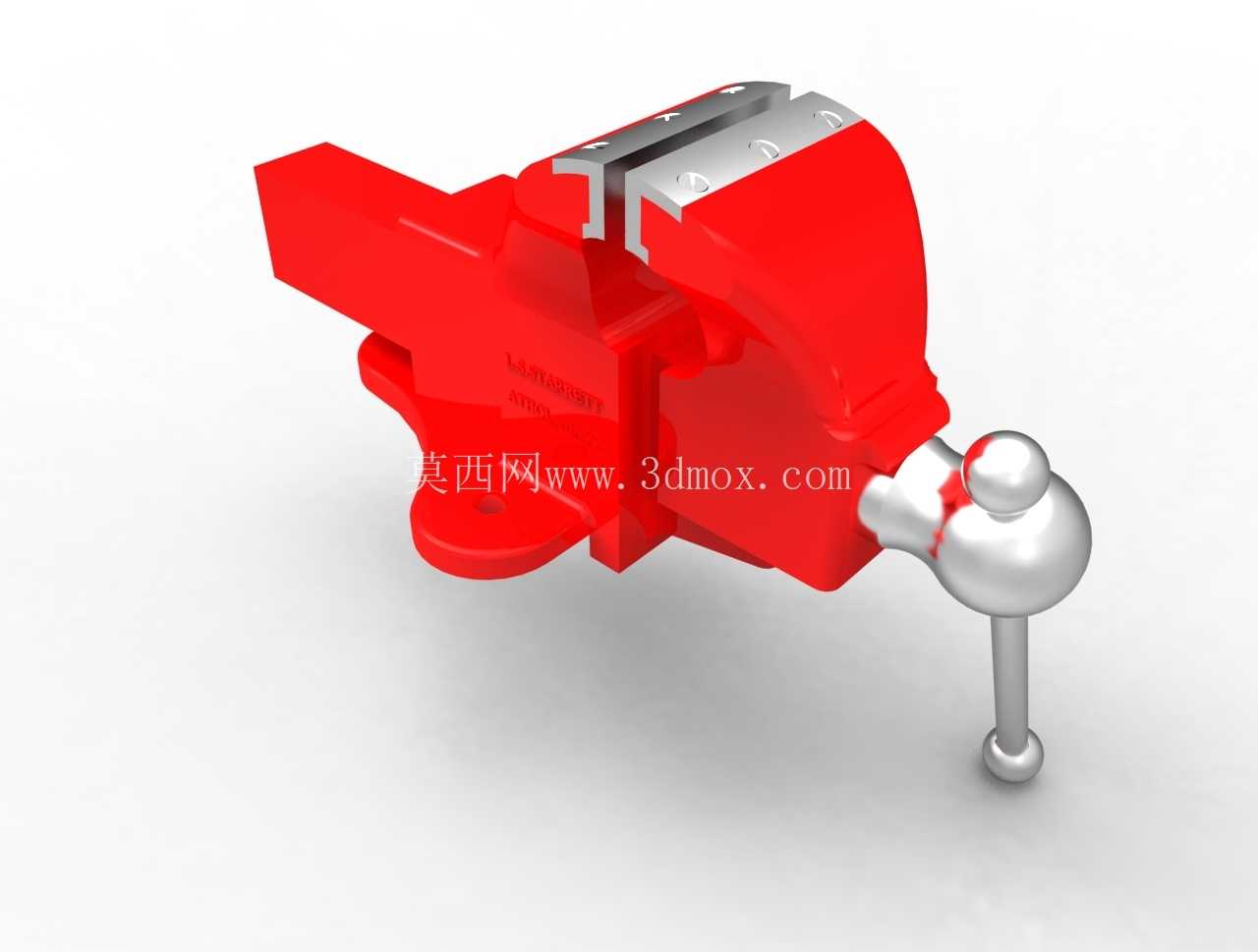

　　作为常年跟机加工、钳工装配打交道的结构工程师，台虎钳是工位上绕不开的基础工装，这款复古结构的重型台虎钳，在夹持稳定性、操作手感上的设计考量，完全贴合一线实操的使用需求。先从实际应用场景说起，这类重型台虎钳主要适配固定工位的钳工作业，包括小型零件的锉削、锯切、錾削，也能承担小型工件的攻丝、套丝、轻度校直作业，甚至在小型零部件的装配、拆卸环节，也能提供稳定的夹持支撑，是机修车间、五金加工工位、模具修配工位的标配工装。不同于轻型便携台虎钳，这款结构的钳体采用整体式铸钢基体设计，钳身的壁厚分布经过针对性优化，在活动钳身与固定钳身的配合导轨处做了加厚处理，避免长期承受大夹持力时出现导轨变形、钳口错位的问题。

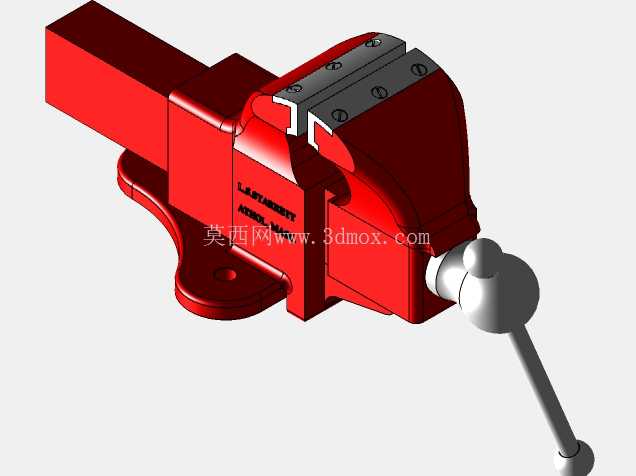

　　从功能特性来看，钳口部分采用可更换的齿面钳口板，齿形为交叉网纹设计，夹持金属工件时能提供足够的静摩擦力，避免工件在受侧向锉削力时出现滑移，钳口板通过沉头螺钉固定在钳身上，磨损后可快速拆卸更换，无需整体更换钳体，降低长期使用的维护成本。夹紧机构采用丝杠副传动，丝杠为梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动夹紧的施力特性，配合端部的球形手柄，操作人员可以通过手掌施压获得足够的夹紧力，手柄的球形端头做了圆弧过渡，长时间操作也不会出现硌手的问题，丝杠尾部的限位结构能避免活动钳身脱出，同时预留了足够的行程余量，适配不同厚度工件的夹持需求。

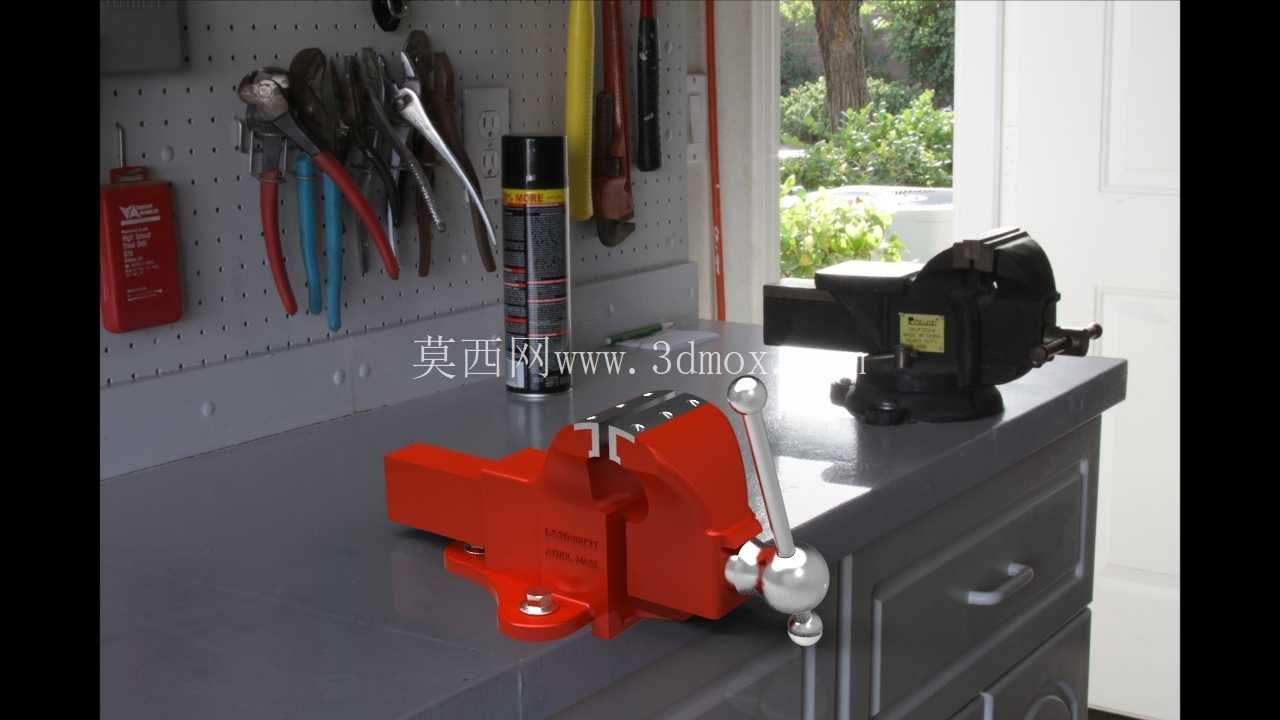

　　设计思路上，这款台虎钳没有多余的花哨结构，所有结构设计都围绕夹持刚性、操作便利性展开：固定钳身的底座部分预留了安装螺栓孔，可以通过螺栓将整个台虎钳固定在钳工工作台的台面上，安装边界的孔位间距适配常规钳工台的安装预留位，安装后钳口的高度刚好匹配操作人员站立作业时的手肘高度，减少长时间操作的疲劳感；活动钳身与固定钳身的配合面采用燕尾导轨结构，配合间隙可以通过侧边的调节螺钉进行调整，长期使用出现导轨磨损后，可通过调节螺钉消除间隙，保证钳口的对中精度，避免夹持工件时出现钳口上翘、工件夹偏的问题。

　　从外形尺寸来看，这款台虎钳的钳口宽度属于中型偏大规格，最大开口距离能覆盖常规小型机械零件的夹持需求，钳身整体的重心偏向底座安装侧，固定在工作台后不会出现头重脚轻的问题，即使承受较大的敲击作业力，也能保持足够的稳定性。在实际使用中，这类台虎钳的夹持力完全能满足普通钳工的作业需求，当需要夹持精度较高的精加工零件时，还可以在齿面钳口上加装铜质或者铝质的软钳口垫片，避免夹伤零件的已加工表面，拓展了工装的适用范围。整体结构没有复杂的传动零件，日常维护只需要定期在丝杠和导轨配合面涂抹润滑脂，就能保证长期顺畅操作，故障率极低，是非常实用的工位基础工装。
