玻璃广口瓶吹制成型对开式模具结构

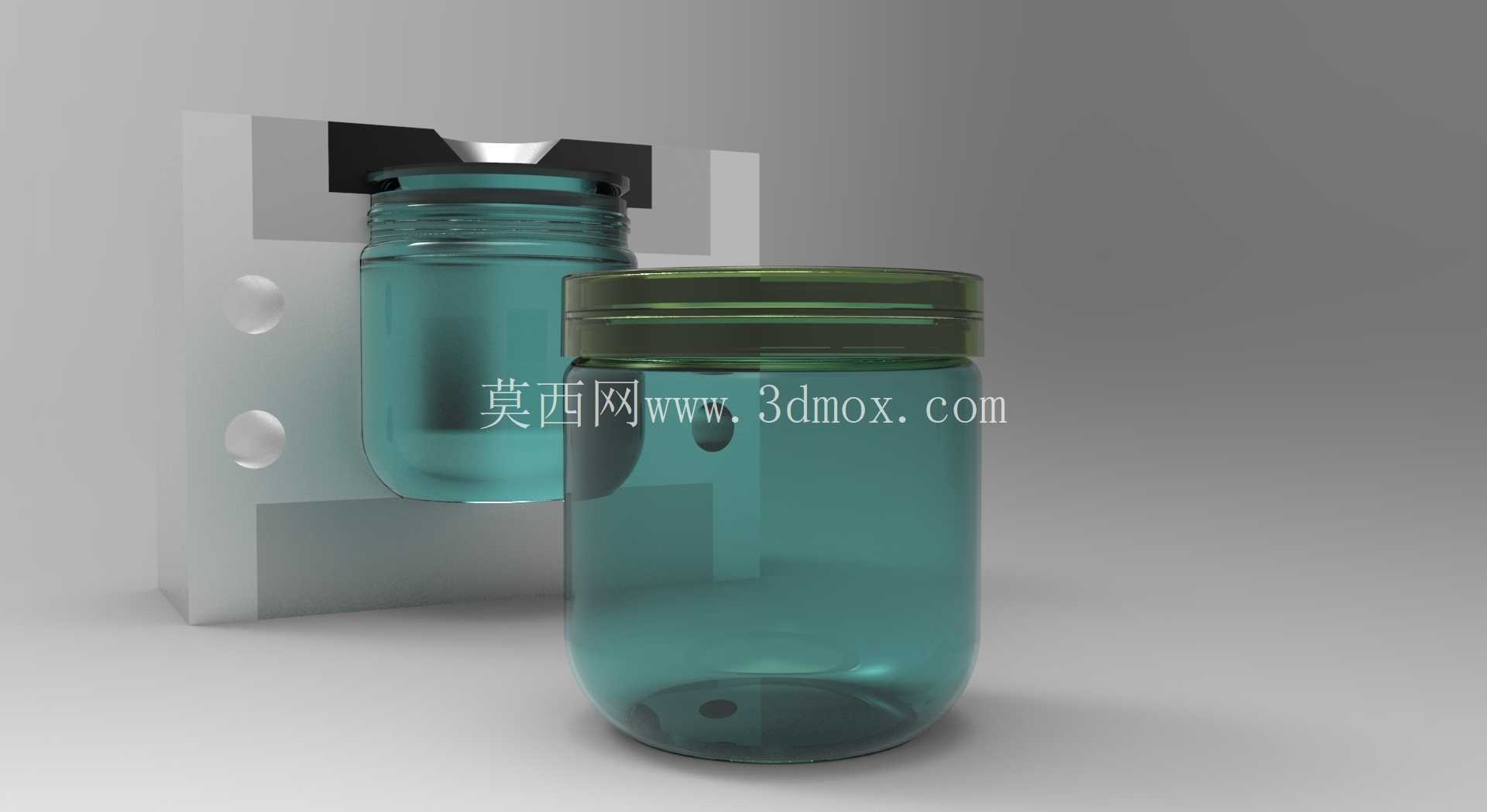

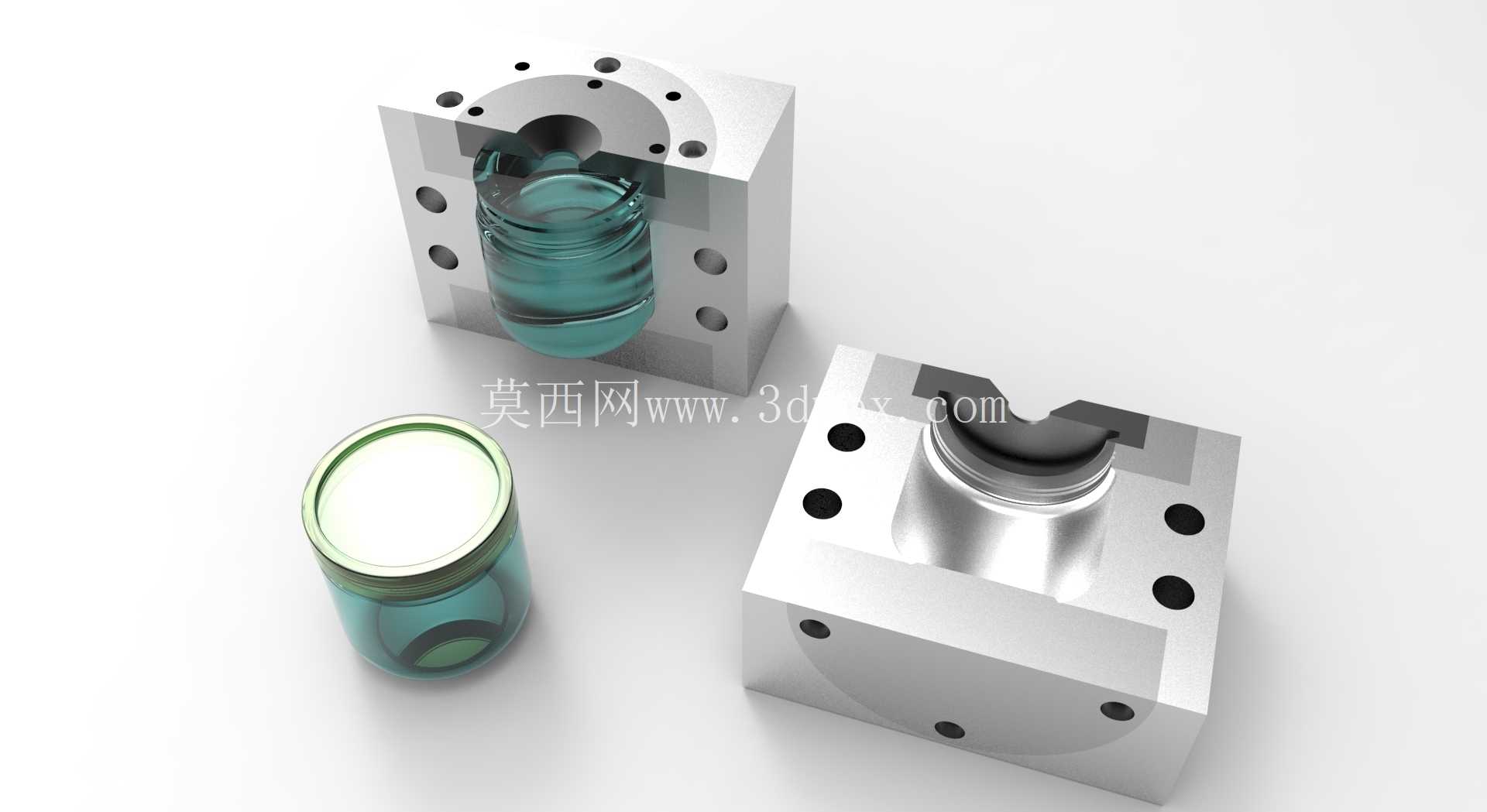

　　这套模具应用在日用玻璃包装制品的吹制生产环节，对应广口密封玻璃罐的批量成型工序，适配行列式制瓶机的吹制工位安装，可完成从玻璃料坯到成品罐身的吹胀成型作业。模具采用哈夫对开式结构，上下设置定位销孔与设备模架的安装位匹配，合模时依靠四周分布的定位销保证两半模的型腔同轴度，避免合模错位导致的瓶身合模线错位、壁厚不均问题。从结构设计来看，型腔部分完全复刻广口玻璃罐的外形轮廓，罐身直段部分做了0.2°的脱模斜度，瓶口位置预留了螺纹成型的镶件安装位，可根据不同的瓶口密封规格更换对应镶件，无需更换整套模体，降低多规格生产的模具投入成本。

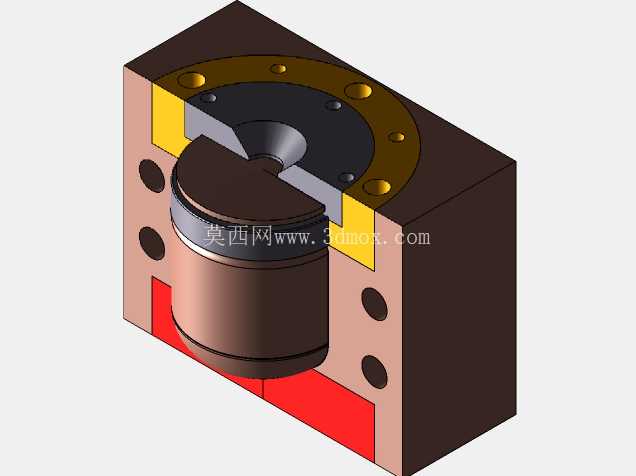

　　模体上分布的多组通孔分为两类，一类是贯穿模体的冷却气道，吹制过程中通入压缩空气对模体进行快速降温，保证玻璃料接触模壁后能快速定型，减少成型周期；另一类是沉头安装孔，用于将模体固定在制瓶机的开合模机构上，孔位的位置度公差控制在0.02mm以内，保证多次开合模后模体不会出现移位。模具的合模面做了精磨处理，平面度达到0.01mm，合模后缝隙小于0.03mm，避免吹制过程中玻璃料从合模缝溢出产生飞边，减少后续打磨工序的工作量。型腔表面做了抛光处理，粗糙度达到Ra0.8，保证吹制出的玻璃罐表面光滑无划痕，无需额外的表面处理即可直接进入后续的退火、质检工序。

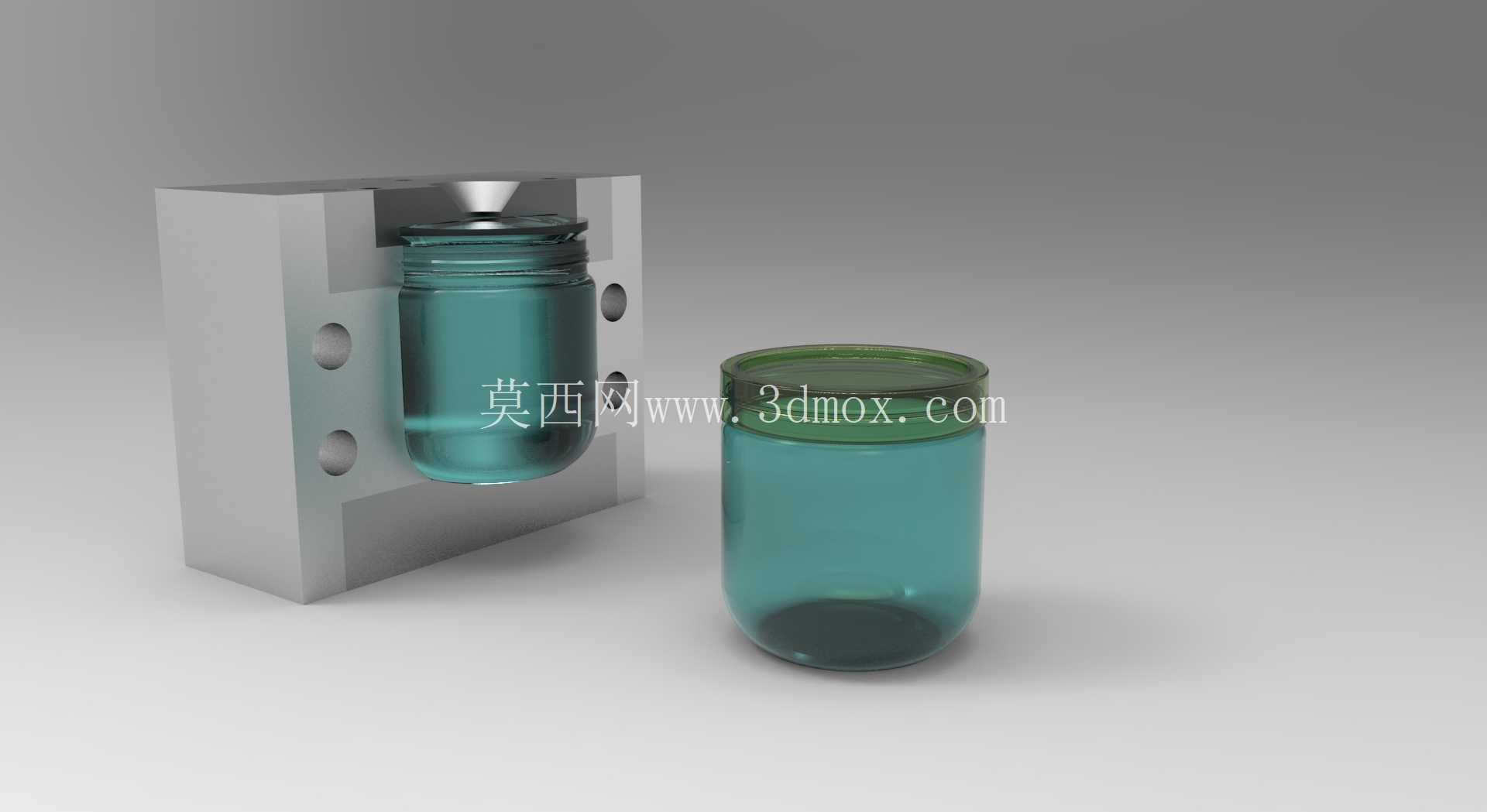

　　在安装边界上，模体的整体外形为方块式结构，长宽尺寸适配常规行列式制瓶机的模架安装槽，厚度方向预留了足够的冷却气道布置空间，不会与设备的吹气机构、翻转机构产生运动干涉。设计过程中针对玻璃吹制的热胀冷缩特性，型腔尺寸按照玻璃料的收缩率做了预留，常温下的型腔尺寸比成品罐的名义尺寸大0.3%，保证玻璃冷却收缩后尺寸符合公差要求。模体的边角位置做了R2的倒角处理，避免安装调试过程中锋利边角划伤操作人员，同时减少应力集中，避免模体在反复冷热交替的工作环境下出现开裂。

　　这套模具的结构设计兼顾了成型精度与生产效率，冷却气道的排布经过优化，靠近瓶口和罐底的位置气道密度更高，对应玻璃料温度更高、需要更快降温的区域，保证整个罐身的冷却速度均匀，避免因冷却不均导致的瓶身应力集中、后期开裂问题。两半模的导向结构除了周边的定位销，还在分型面位置设置了楔形导向块，合模过程中先通过楔形块完成粗定位，再通过定位销完成精定位，即使在设备高速开合模的工况下也能保证合模精度，减少定位销的磨损，延长模具的使用寿命。
