U型手柄注塑成型模具结构设计

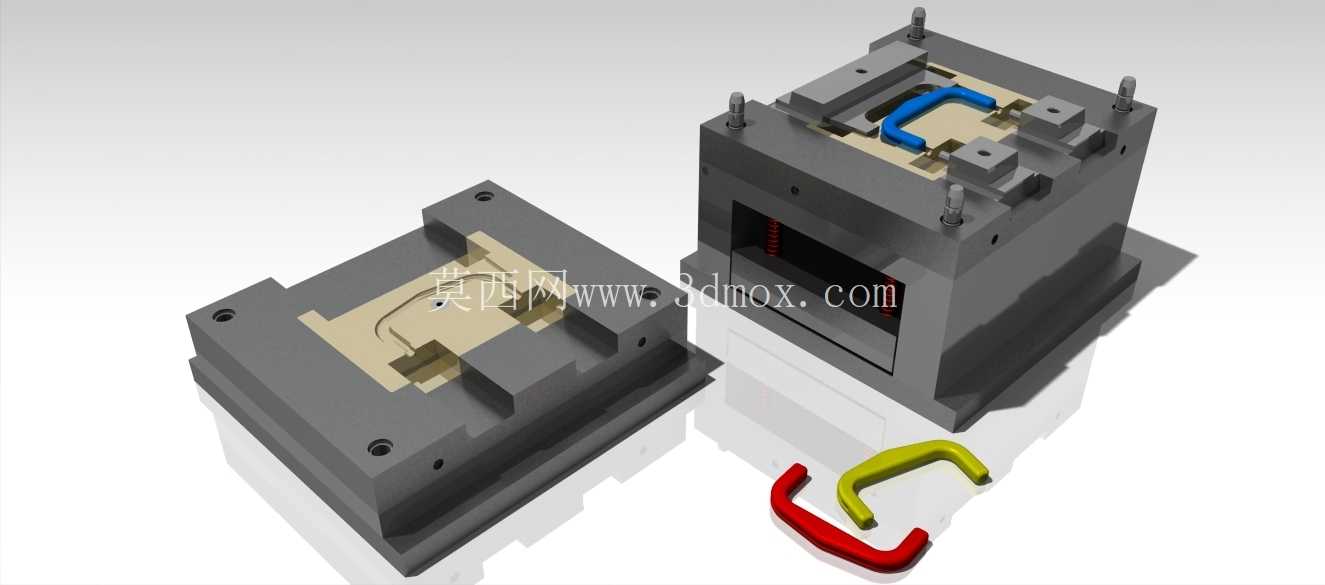

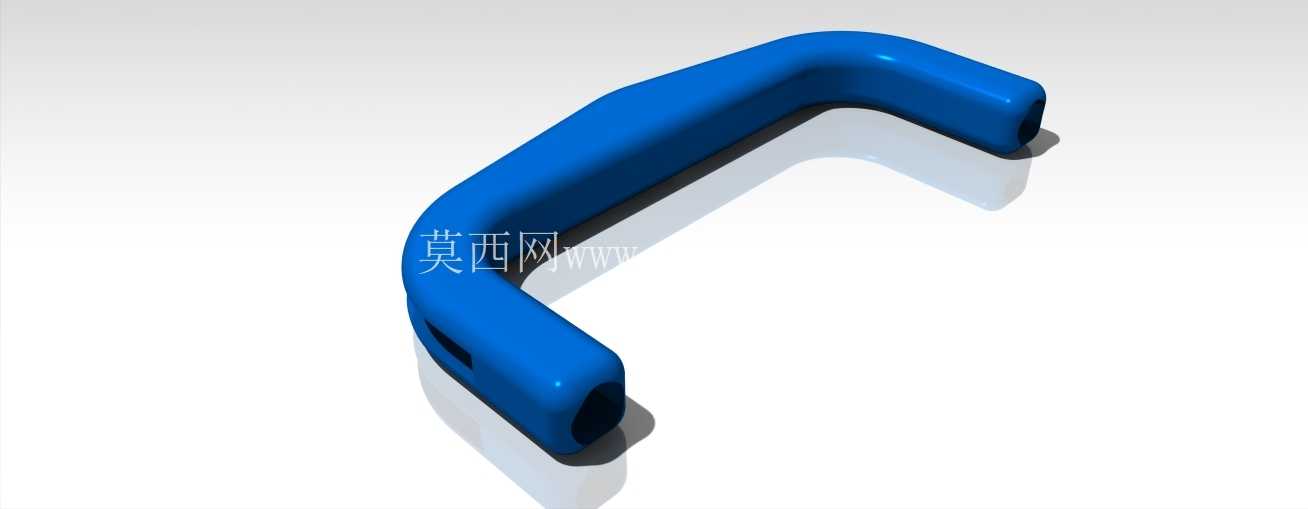

　　这套模具针对U型薄壁塑料手柄的批量注塑生产需求设计，核心服务于日用五金、工具配件、小型家电配套件的注塑加工场景，这类手柄通常作为手动工具、便携设备、家居五金的握持部件，需要兼顾握持手感、结构强度与外观一致性，模具的结构设计直接决定了成品的成型精度与生产效率。从实际生产适配性来看，这套模具采用两板模开模结构，动定模拆分逻辑完全匹配U型手柄的倒扣脱模需求，定模侧加工出完整的手柄外观型腔，表面做了细蚀纹处理，避免注塑件表面出现流痕、熔接痕外露的问题，动模侧设置型芯结构，对应手柄的内部安装位与加强筋结构，开模时动定模分离后，顶出机构可直接将成型件从型芯上平稳顶出，不需要额外设置复杂的抽芯滑块，大幅降低了模具加工难度与后期维护成本。

　　在浇注系统设计上，进胶点设置在手柄U型结构的中部连接位置，采用侧浇口进胶方式，熔融塑料从进胶点注入后可同时向两个U型臂填充，填充过程中熔体流动路径长度一致，能有效避免两个臂出现填充不足、收缩率不一致导致的翘曲变形问题，流道截面采用梯形设计，既可以减少熔体在流道内的压力损失，也能在开模时方便流道凝料的自动脱落，适配自动化注塑生产的流水线作业需求。冷却系统的排布完全贴合型腔与型芯的轮廓，在定模型腔背面距离型腔壁12mm位置设置了环形冷却水道，型芯内部则设置了隔水片式冷却回路，冷却水在回路中持续循环时，可快速带走注塑过程中熔体传递的热量，让型腔内的塑料均匀冷却固化，将成型周期控制在合理范围内，同时避免因冷却不均导致的成品内应力集中，减少手柄成品在后期使用中出现开裂、变形的概率。

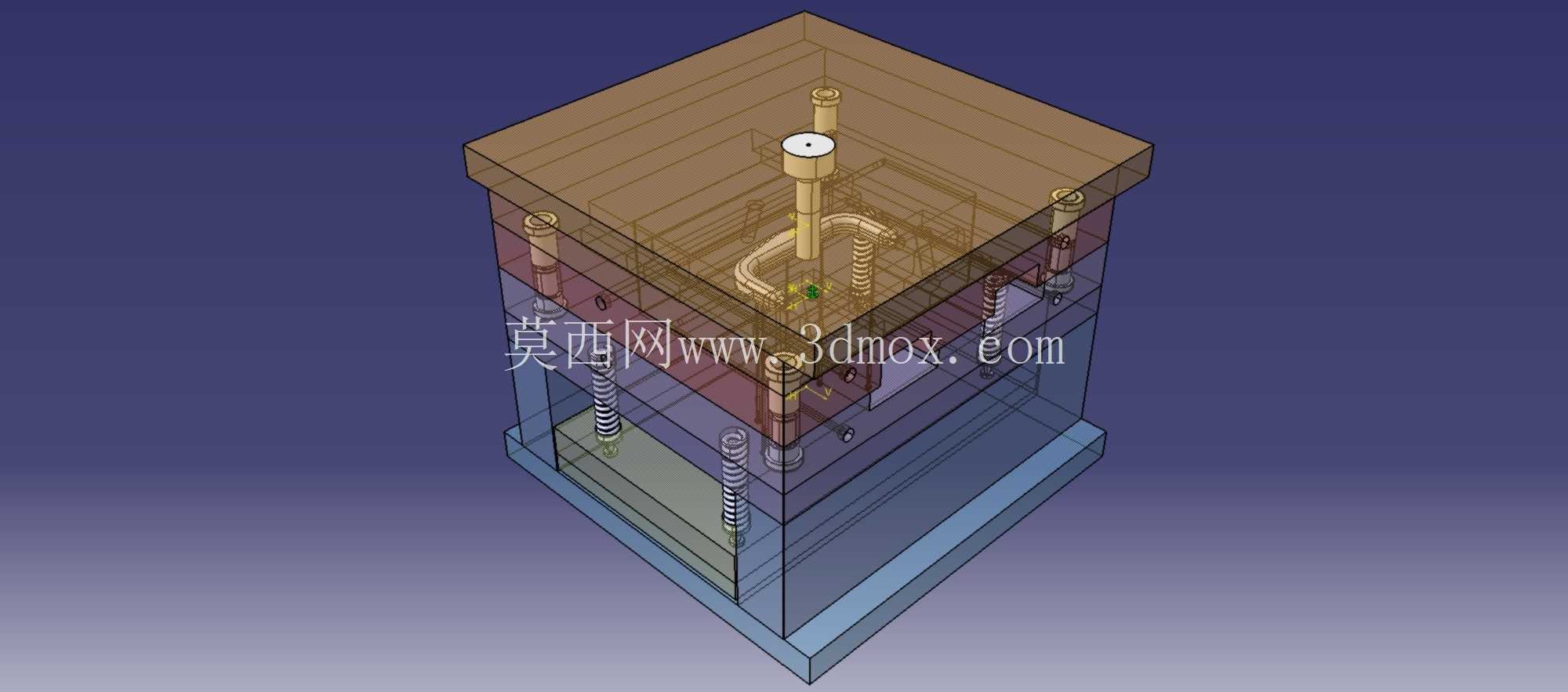

　　模具的导向定位结构采用标准导柱导套配合，四个导柱分别设置在模具四个角位，其中一个导柱做偏置设计，避免生产过程中动定模装反导致的型腔撞损，合模时导柱先导入导套完成初定位，之后分型面处的精定位块再做二次精准定位，保证动定模合模后的同轴度误差控制在0.02mm以内，避免成型后的手柄出现飞边、壁厚不均的问题。从安装适配边界来看，这套模具的模架尺寸适配市面上120吨-160吨规格的卧式注塑机，模具的定位圈直径、浇口套球面半径都匹配对应吨位注塑机的射嘴参数，顶出孔位置也与注塑机的顶杆排布对应，安装时不需要额外做改装，直接吊装固定即可投入生产。

　　模具的成型零件采用预硬钢加工，型腔表面做了淬火硬化处理，长期生产过程中不容易出现磨损、塌角的问题，日常维护只需要定期清理分型面的残留塑料、检查导柱导套的润滑情况即可，不需要频繁更换成型零件。针对U型手柄的结构特点，模具在设计时特意在两个U型臂对应的型芯位置设置了排气槽，排气槽深度控制在0.02mm，既可以在熔体填充时快速排出型腔内的空气，避免成品出现困气烧焦、缺胶的问题，又不会因为排气槽过深导致成品出现飞边。顶出机构采用顶杆顶出，顶杆分布在手柄的加强筋位置、U型端部等受力均匀的位置，顶出时顶杆同步动作，不会因为顶出力不均导致成品顶白、顶变形，顶杆与型芯的配合间隙控制在0.01mm以内，避免生产过程中出现跑飞边的问题。这套模具的结构设计没有采用复杂的特殊结构，所有零件都采用标准模架配件，加工时只需要对成型型腔、型芯做数控铣削与抛光处理即可，加工周期短，制造成本可控，非常适合这类中小型塑料手柄的批量生产需求，生产出的成品尺寸一致性好，外观质量稳定，能满足下游装配环节对手柄零件的尺寸公差与外观要求。
