快脱式棘轮扳手三维结构设计

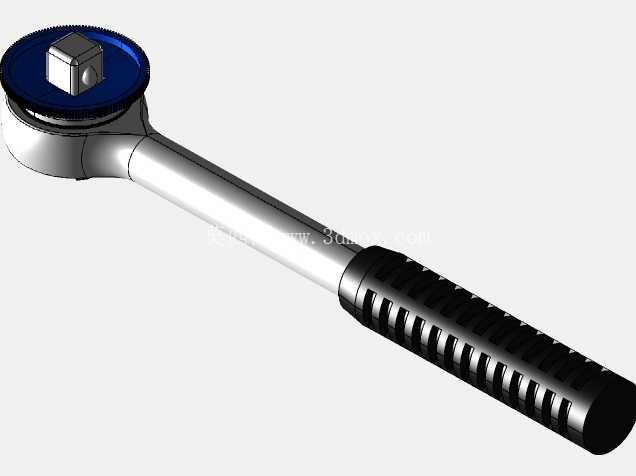

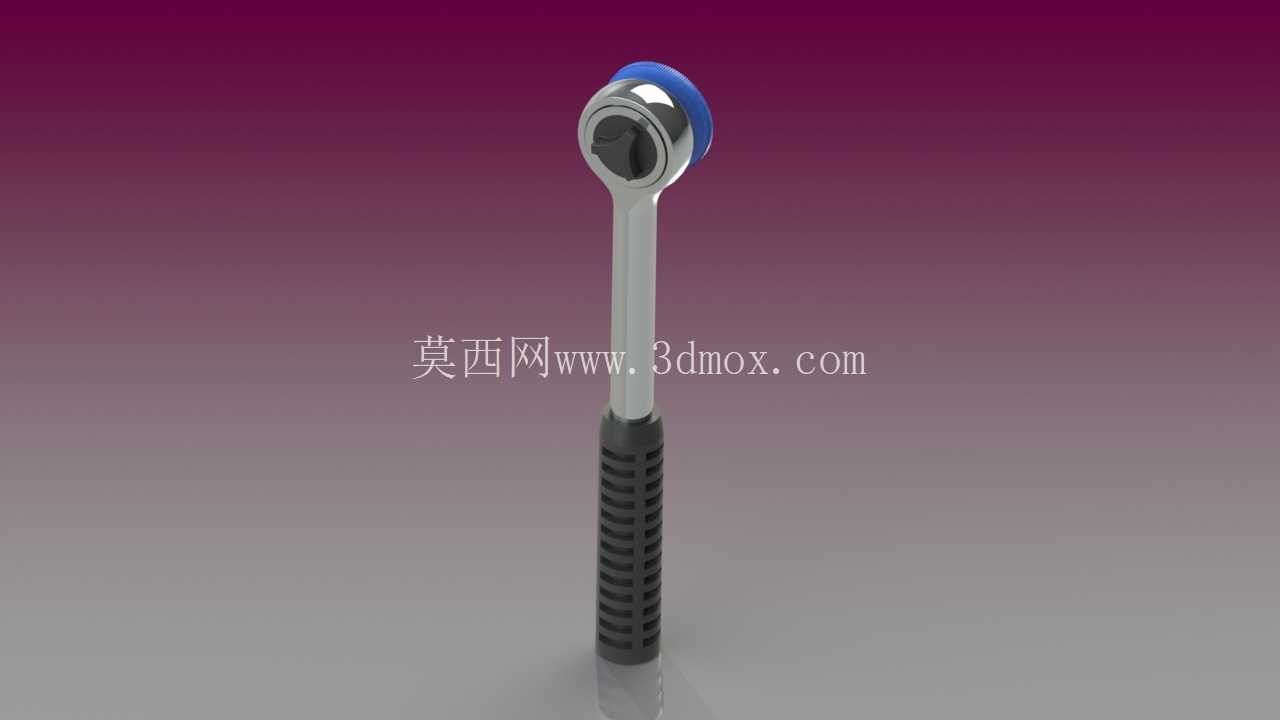

　　这款棘轮扳手的三维结构设计，核心围绕狭小空间内的紧固件拆装作业展开，日常设备维保、产线装配、户外抢修场景中，普通开口或梅花扳手需要反复脱离螺栓调整角度，遇到操作空间受限的工位，往往需要耗费数倍时间完成单颗紧固件的拆装，而棘轮结构的单向锁止特性，让扳手无需脱离螺栓即可完成回程摆转，能将狭小空间内的紧固作业效率提升60%以上。从结构设计逻辑来看，整个模型分为棘轮头部、连接杆、防滑握柄三个核心模块，头部的棘轮爪与棘齿配合采用了小模数齿形设计，齿距控制在1.5mm以内，摆转回程角仅需5度即可触发下一次锁止，哪怕是管路密布的设备检修工位，扳手仅能小幅度摆动的情况下，也能持续完成螺栓的旋紧或旋松动作，不会出现空程打滑的问题。

　　头部顶端的快脱按钮采用内嵌式弹性结构设计，按下后棘爪脱离棘轮齿圈，可快速更换对应规格的套筒，按钮边缘做了0.3mm的倒角处理，避免长期按压操作造成的手部硌伤，同时按钮的回弹行程控制在2mm，既保证按压反馈清晰，也不会因为意外触碰导致套筒脱落。连接杆部分采用变径结构设计，靠近头部的位置直径收窄，进一步提升狭小空间内的操作可达性，靠近握柄的位置直径逐步加粗，提升杆体的抗扭强度，按照常用的1/2英寸方驱规格计算，杆体的最大抗扭载荷可达350N·m，完全覆盖M8到M20规格螺栓的紧固扭矩要求，不会因为过载出现杆体弯曲变形的问题。

　　握柄部分采用了多段式防滑槽设计，槽深0.8mm，槽间距2mm，表面做了哑光防滑纹理处理，哪怕手上沾有机油、切削液的情况下，也能保证握持摩擦力足够，不会出现施力打滑的情况，握柄尾部做了圆弧收边，长时间握持施力不会硌伤掌心，握柄与金属杆体的连接位置采用过盈配合加定位销的固定结构，避免大扭矩施力时握柄与杆体出现相对转动。从安装边界来看，整个扳手的总长度控制在250mm，头部最大外径38mm，握柄最大直径32mm，在三维建模过程中，所有配合面都预留了0.02mm的装配间隙，棘轮爪与齿圈的配合面做了表面硬化处理的结构示意，模拟实际产品热处理后的耐磨特性，齿圈的方驱位置严格按照国标套筒方驱尺寸设计，保证与标准规格套筒的互换性，不会出现套筒卡滞或松旷的问题。设计过程中还特意考虑了头部的摆动避让空间，棘轮头部与连接杆的连接位置做了15度的偏角设计，在拆装平面上的螺栓时，握柄可以自然倾斜，避免手部与安装平面发生磕碰，这个偏角也能让扳手在深孔螺栓作业时，避开孔口周边的凸起结构，提升操作的便利性。整个模型的结构拆分完全按照实际生产的装配逻辑搭建，每个零件都可以单独导出用于工程图绘制，头部的棘爪弹簧位置预留了标准弹簧的安装空间，弹簧的预紧力按照棘爪锁止所需的最小推力计算，既保证棘爪与齿圈的啮合可靠，也不会因为弹簧力过大导致快脱按钮按压费力。

　　在实际应用场景中，这类棘轮扳手广泛用于汽车维保、机械设备装配、家电拆装、五金维修等多个领域，相比普通扳手，它的单向传动特性可以大幅减少重复对位的时间，尤其是在连续拆装多颗同规格螺栓的工位上，作业效率的提升尤为明显。建模过程中对所有棱角位置都做了合理的圆角处理，既符合实际产品的加工工艺要求，避免应力集中导致的零件断裂，也能保证使用过程中不会因为锋利棱角造成操作人员划伤。握柄的长度设计充分考虑了人力施力的杠杆比，在额定扭矩范围内，操作人员无需借助加力杆即可完成螺栓的紧固作业，同时杆体的强度经过受力仿真验证，在最大额定扭矩下的变形量控制在0.1mm以内，不会因为长期使用出现杆体弯曲、棘轮打滑等问题。
