龙门式手动液压压装设备结构设计

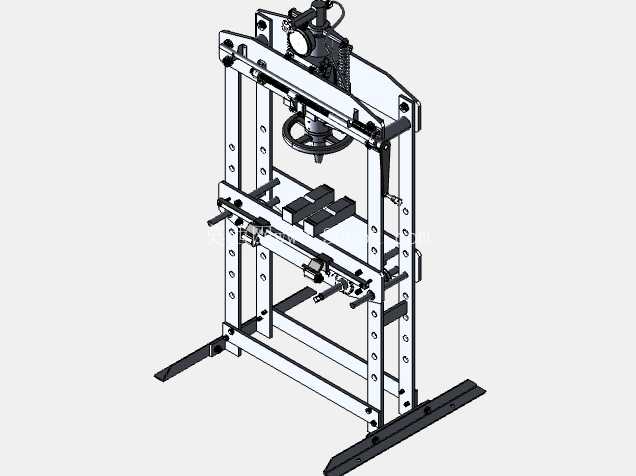

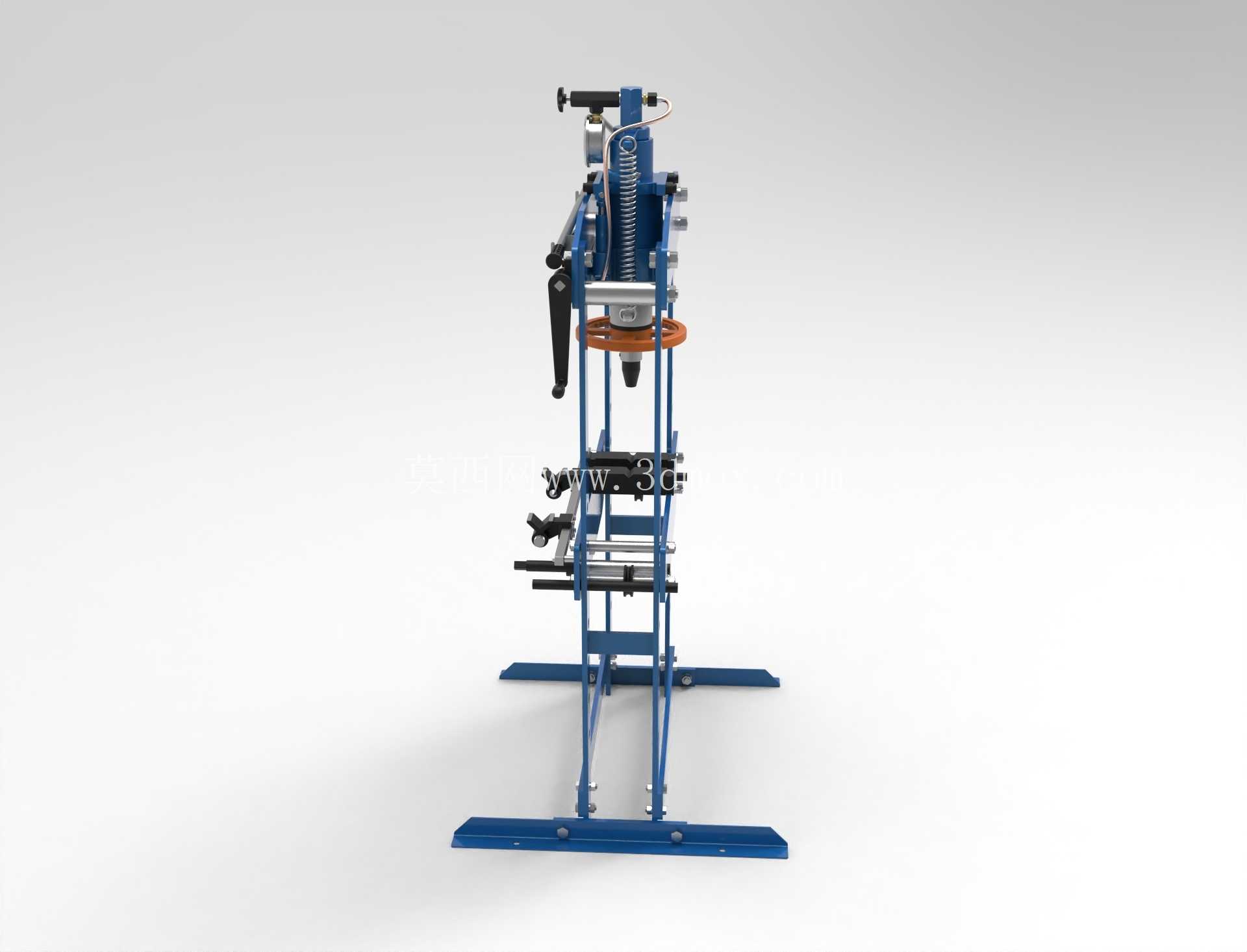

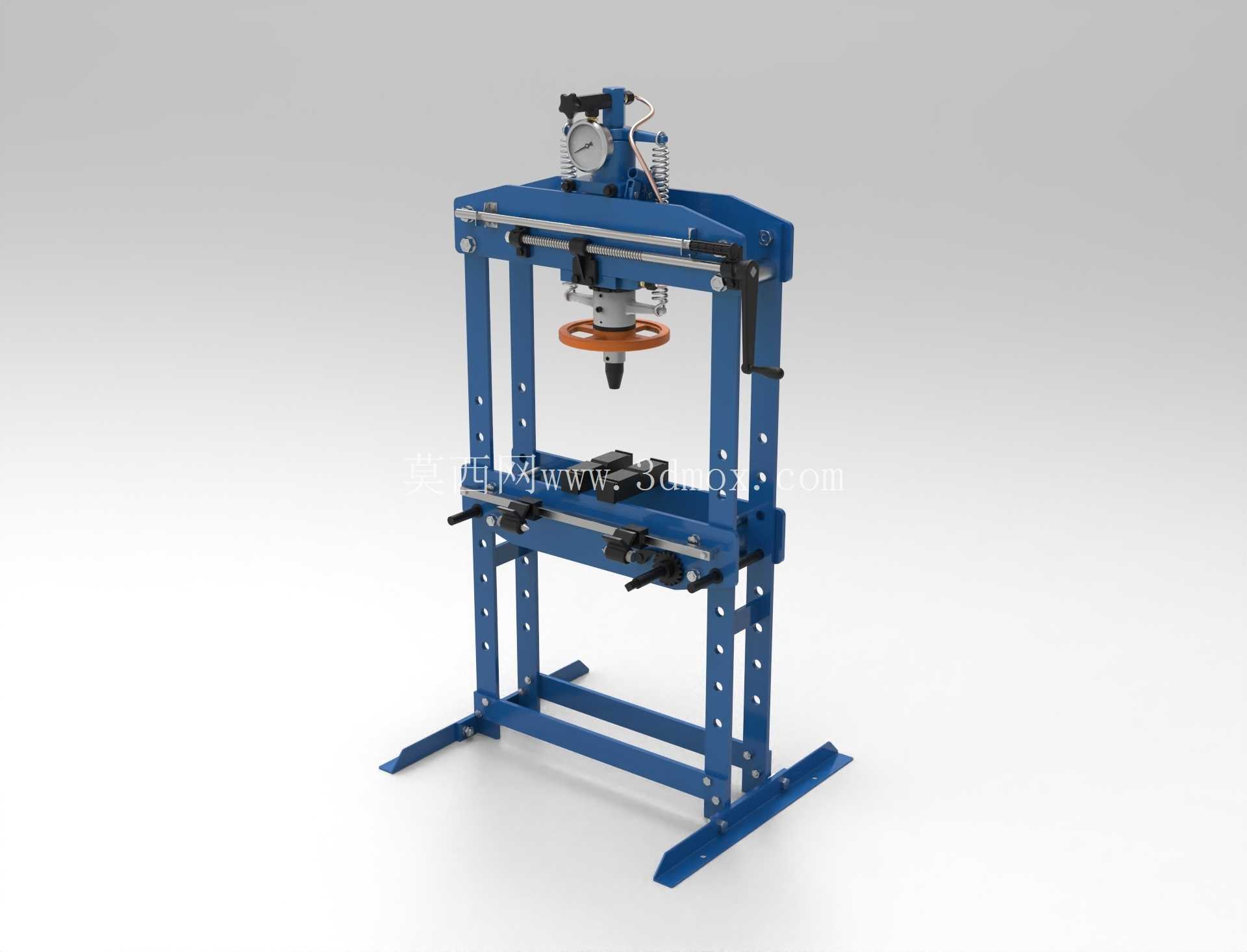

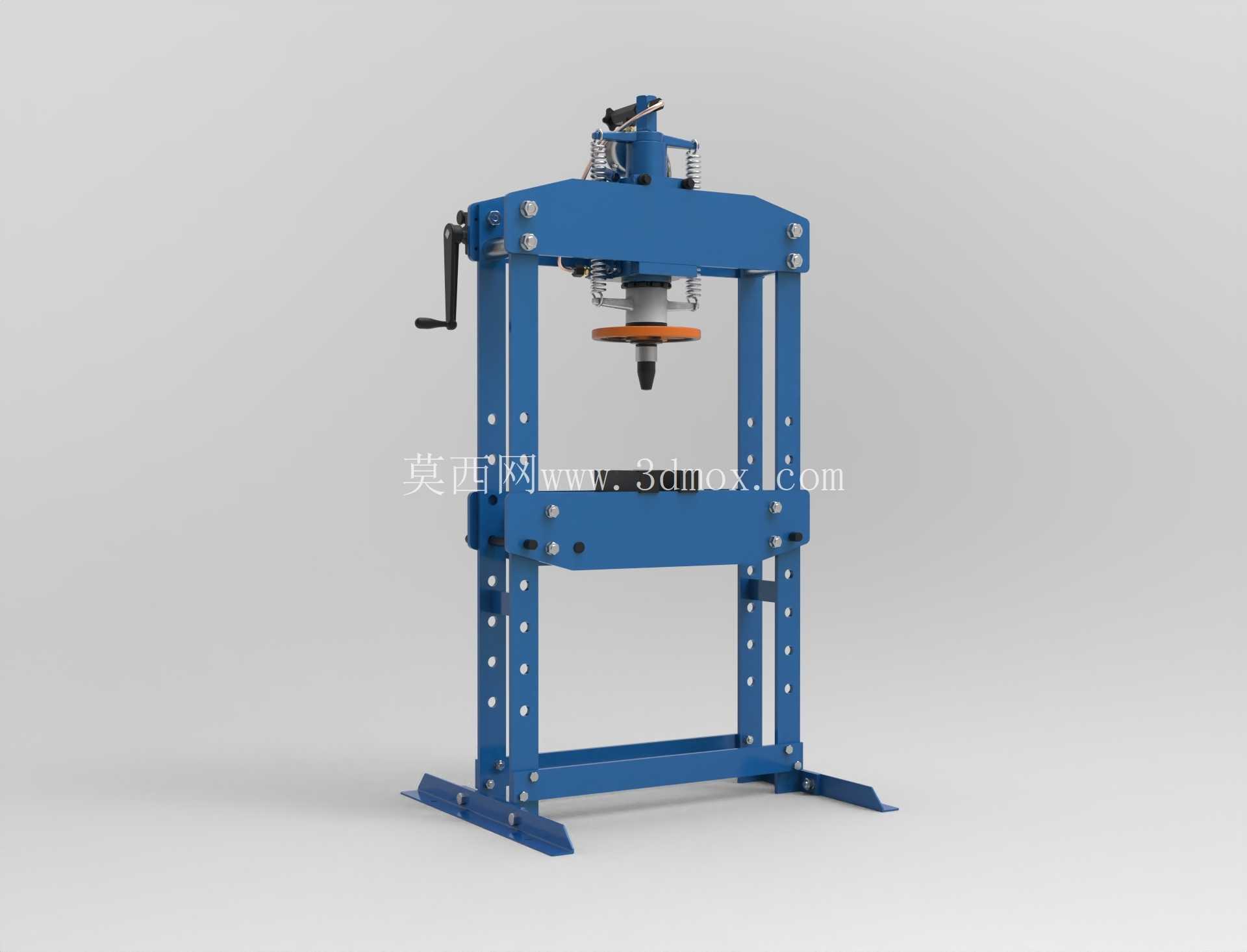

　　这款龙门结构的液压压装设备，是车间维修、小批量零部件加工场景里的常用工装，日常主要承担轴类零件压装、轴承拆装、小型工件校直、型材铆压这类需要稳定静压力的作业，相比大型四柱液压机，它的占地空间更小，移动部署灵活，不需要复杂的地基固定，普通机加工工位、汽修工位、五金维修工位都能放置使用。从结构设计来看，整体采用双立柱龙门框架，两根带等距调节孔的立式立柱作为主要承力结构，底部是加宽的落地支撑脚，支撑脚向外延伸出足够的跨距，压装作业时能抵消偏载带来的倾覆力矩，不需要额外打膨胀螺栓固定，只要放置在平整的水泥地面上就能保证作业稳定性。

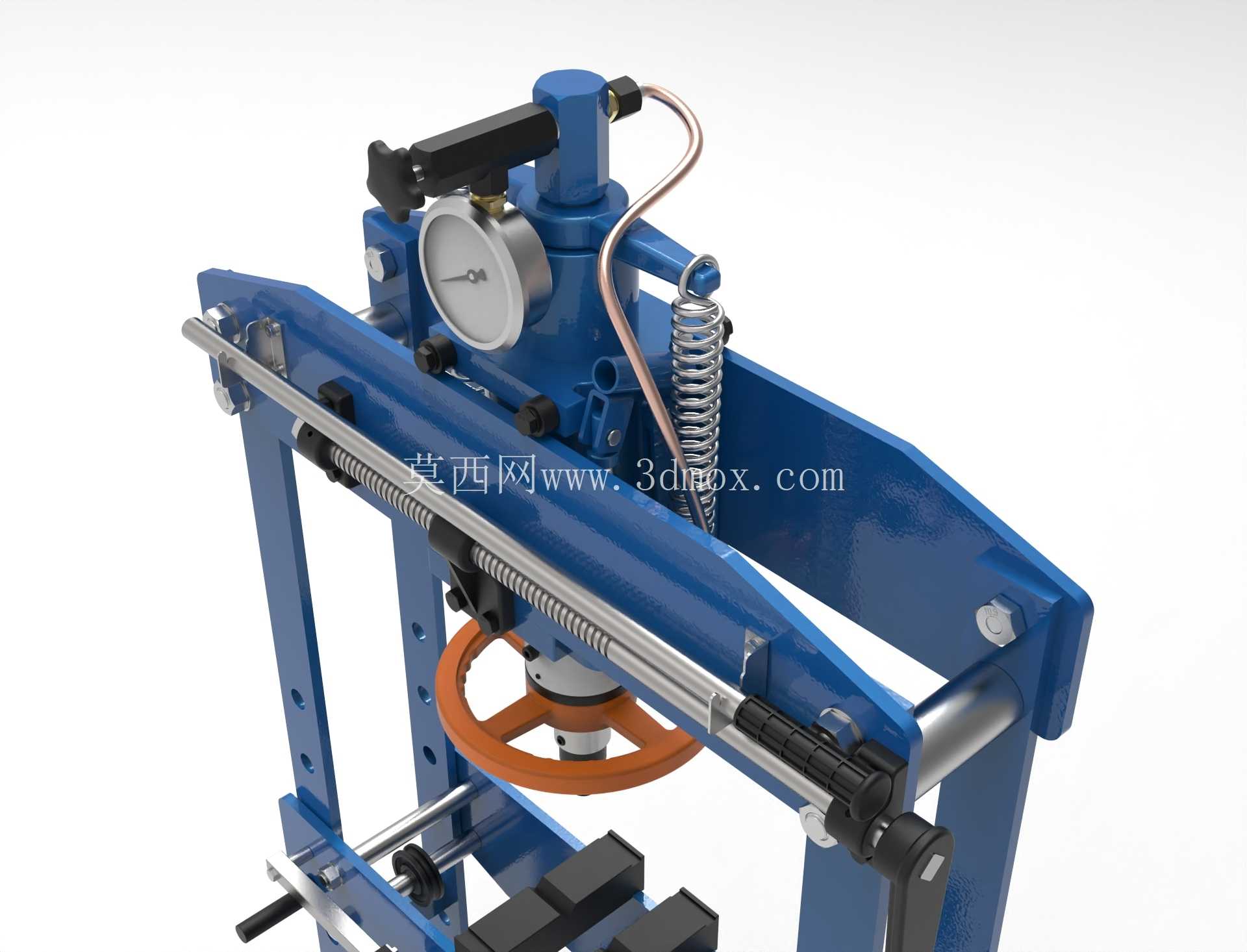

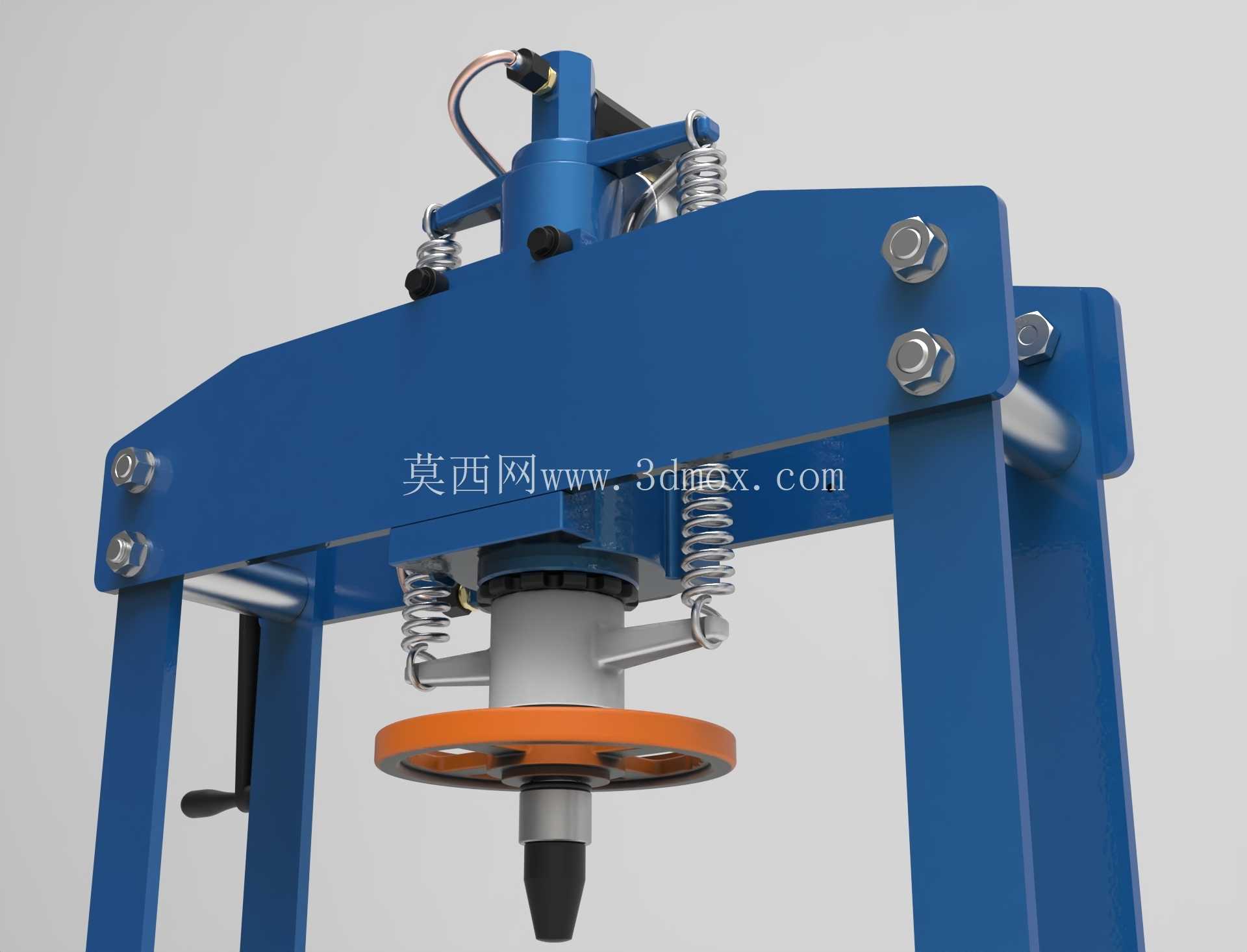

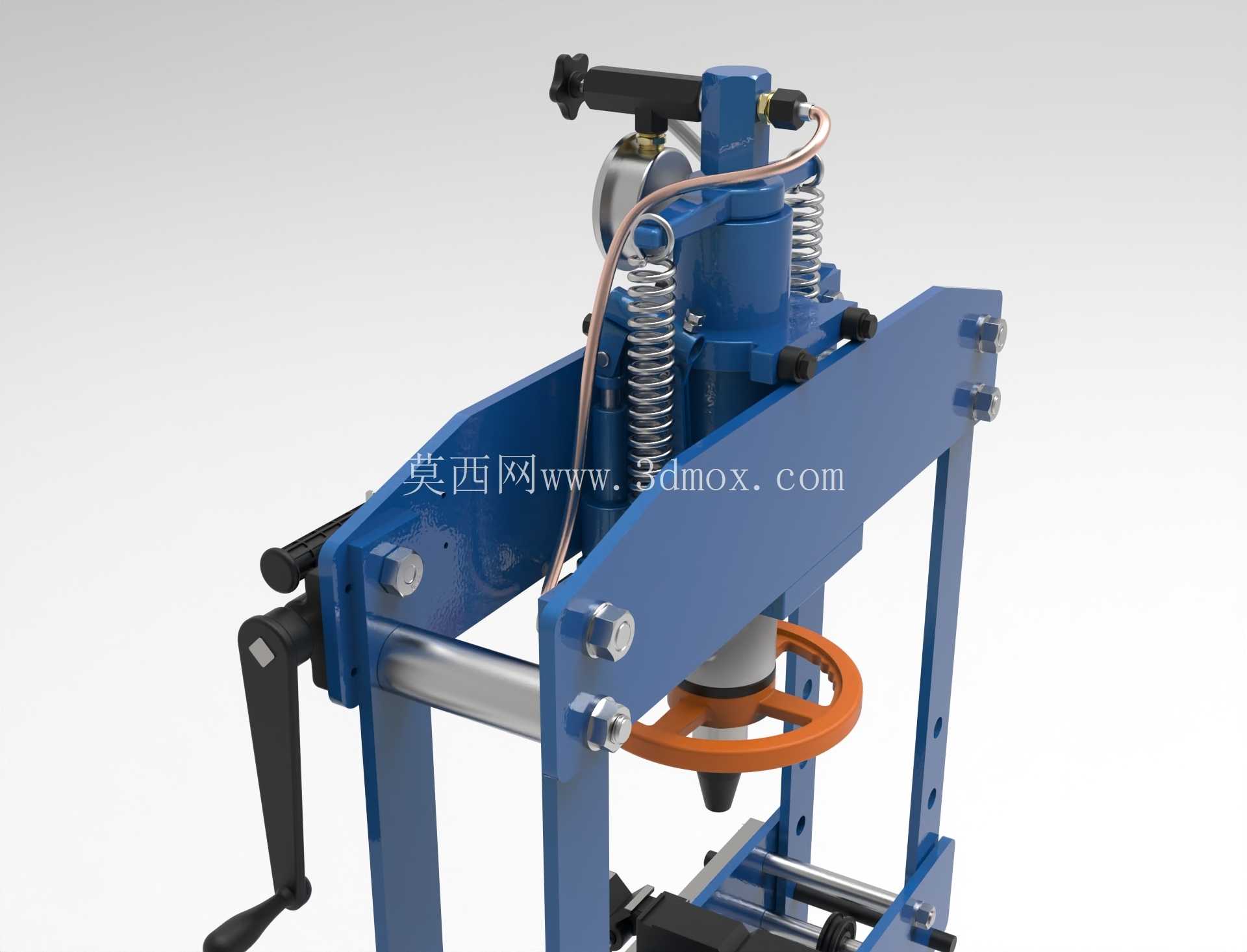

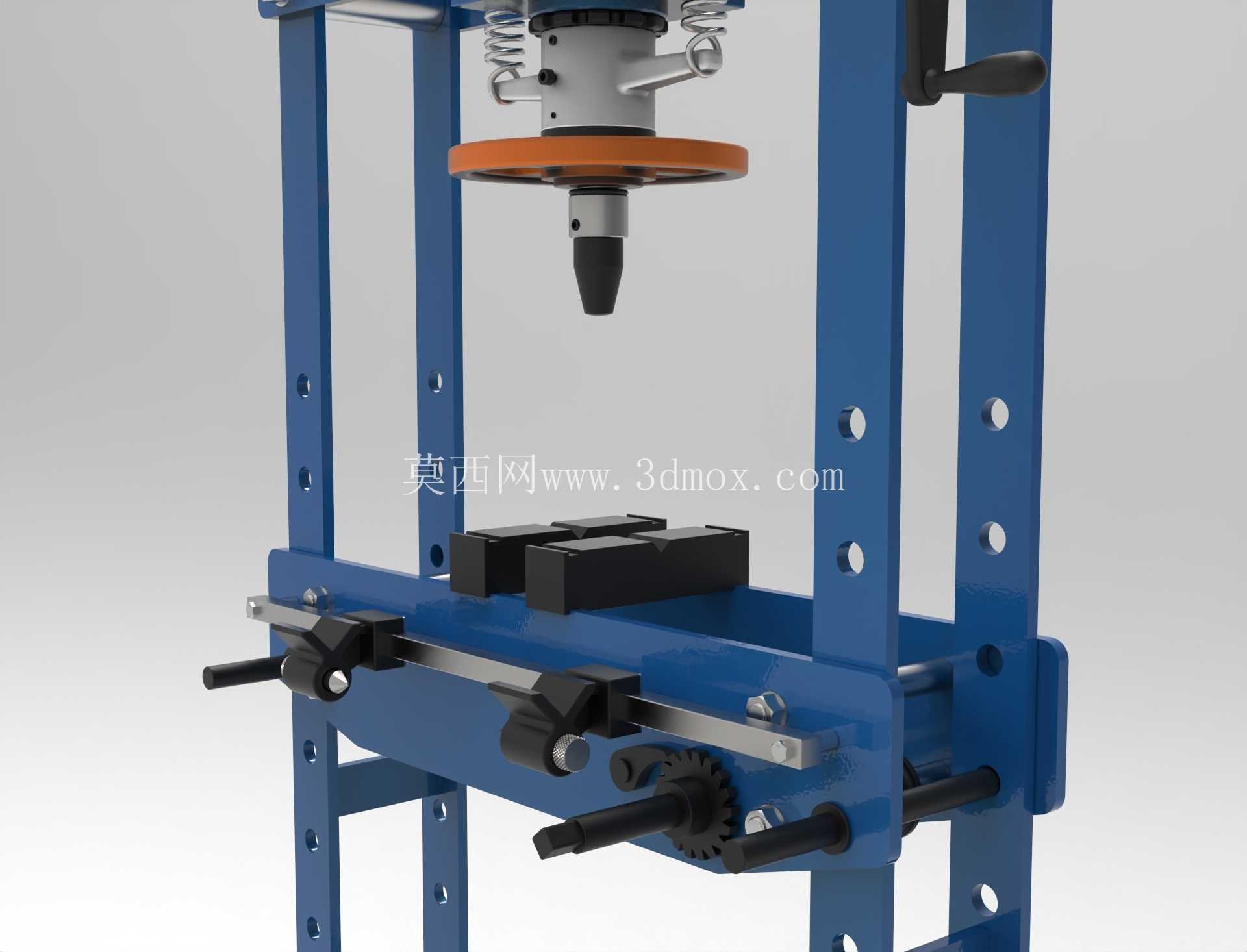

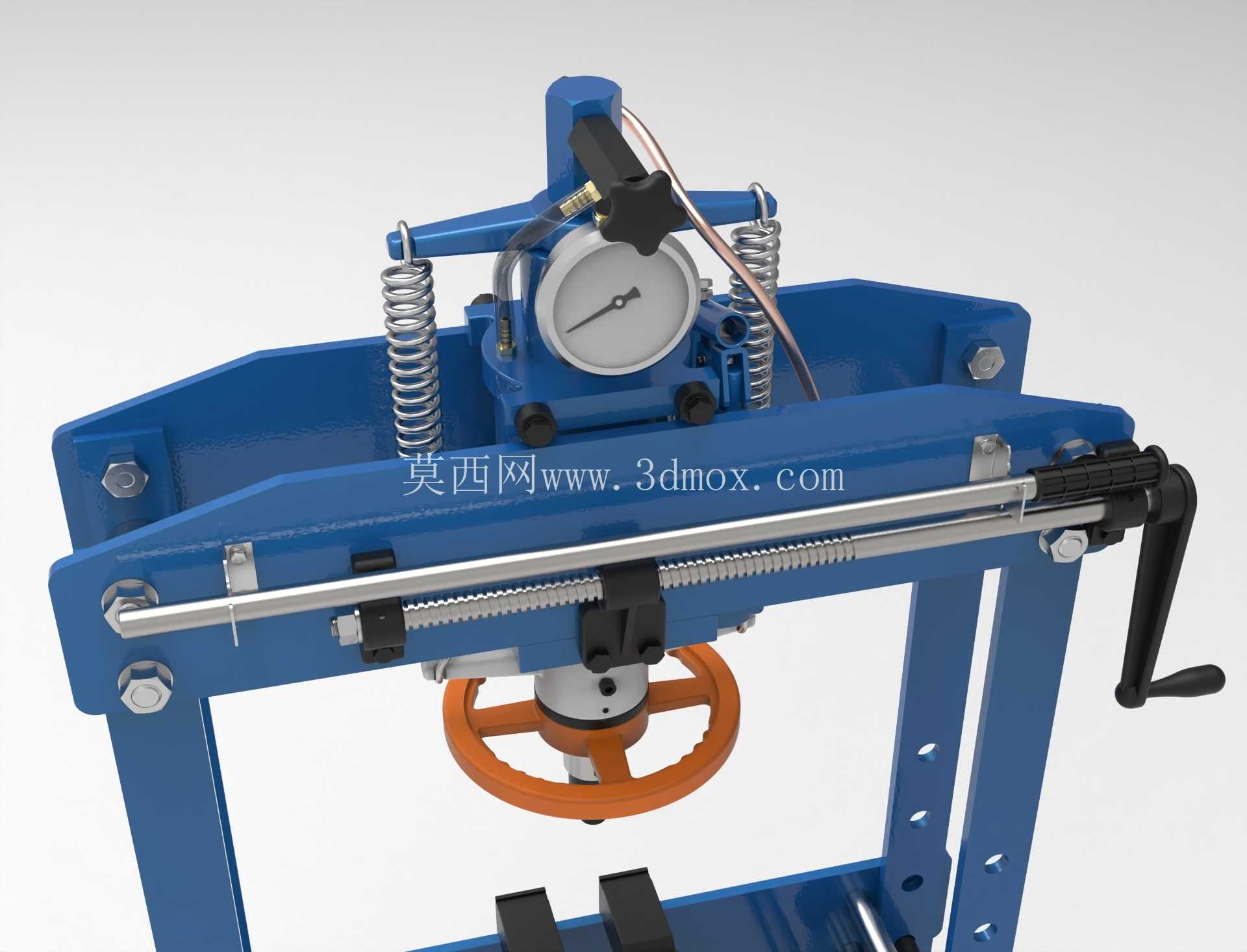

　　上横梁集成了手动液压动力单元，带压力表的柱塞泵结构可以实时显示当前输出压力，操作人员能根据不同工件的承压需求控制压装力度，避免压力过大压裂工件或者压力不足压装不到位的问题。压头部分带有快换接口，可以根据不同作业需求更换平压头、V型压头、环形压套等不同工装，适配轴承内圈压装、销轴压入、板材校直等不同工况。中间的工作台可以沿着立柱的调节孔上下调整位置，通过两侧的插销固定高度，调整行程覆盖了从几十毫米到近千毫米的工件高度范围，不管是薄型板材的校平，还是较长轴类的压装，都能通过调整工作台高度找到合适的作业空间，不需要额外垫高工件。

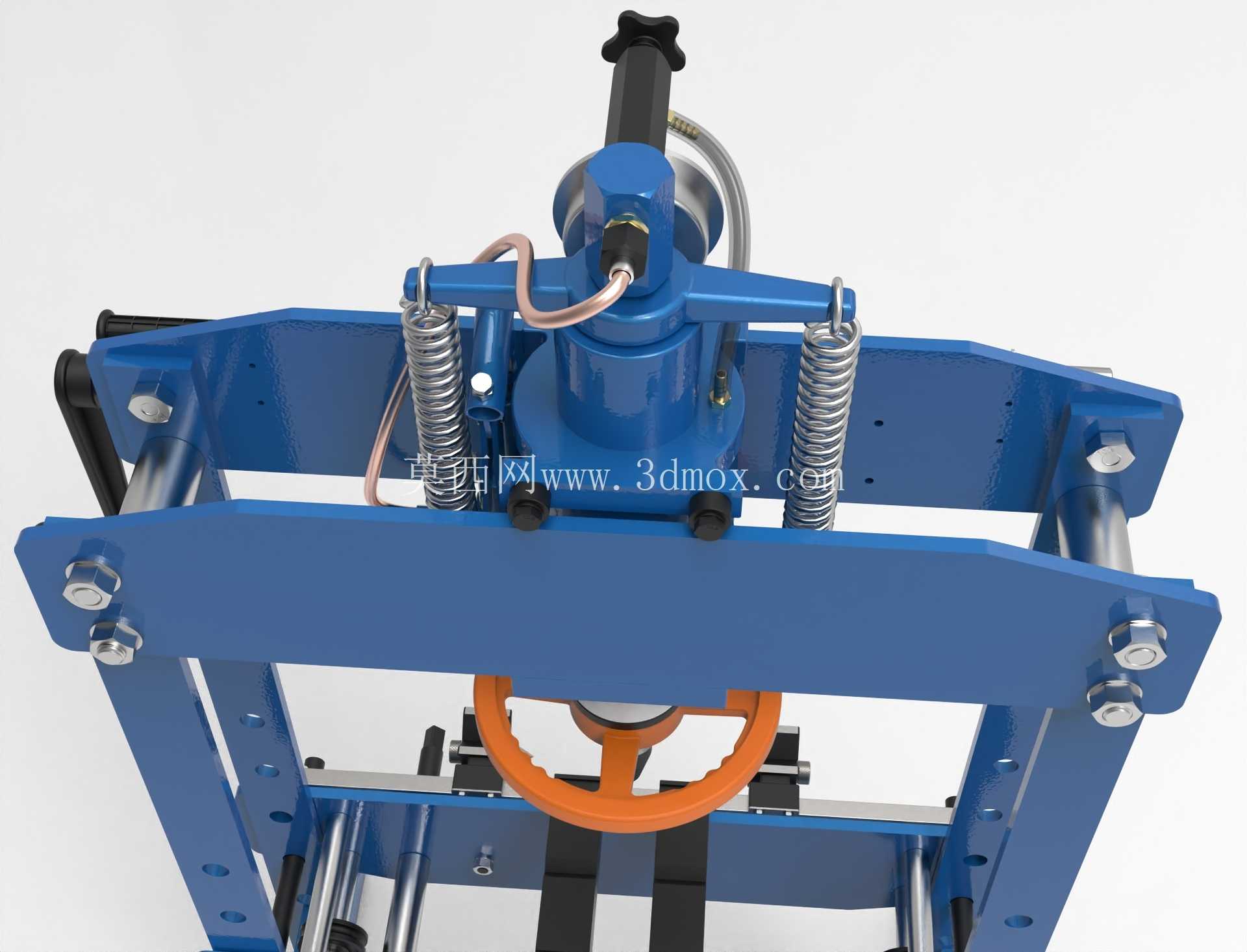

　　设备的操作侧设置了手动卸压阀，压装完成后可以缓慢控制压头回程，避免压头快速回落带来的安全隐患，两侧的立柱上还设置了可调式工件定位挡块，压装长条形工件或者批量压装相同尺寸零件时，可以通过挡块快速定位工件位置，不用每次反复找正压头中心，能有效提升小批量作业的效率。从安装边界来看，设备整体宽度控制在一米以内，深度不到八百毫米，普通的标准工位就能放下，顶部液压单元的最高点距离地面不到一米八，不会和车间常见的照明管线、工位吊架产生干涉，底部支撑脚的接触面积经过优化，单位面积压力远低于普通车间地面的承重阈值，不需要对地面做额外加固。设计过程中重点考虑了框架的受力变形问题，立柱采用加厚的矩形型钢加工，上横梁和立柱的连接位置做了加强筋结构，满负荷压装时框架的形变量控制在千分之二以内，能保证压头的垂直精度，避免压装过程中因为框架变形导致压头偏斜，损坏工件或者设备本身。液压管路全部采用刚性油管搭配局部高压软管的布局，既避免了全软管布局容易剐蹭破损的问题，也给液压动力单元预留了微小的浮动空间，抵消加工装配带来的同轴度误差。

　　日常使用中，这类设备不需要复杂的维护，只需要定期检查液压油位、给立柱调节孔涂抹少量润滑脂、检查压力表校准状态就能长期稳定工作，相比气动压装设备，它的压力输出更平稳，没有气动设备的冲击噪音，也不需要配套压缩空气气源，在没有气源的维修站点、野外临时维修工位也能正常使用。针对不同的作业场景，这款设备还预留了拓展接口，比如可以在工作台面上加装简易的模具固定板，用来完成小型零件的冲压、铆接作业，也可以在压头位置加装加热组件，完成需要热装的轴承、衬套类零件压装作业，拓展性能够覆盖绝大多数小型压力加工的需求。在结构建模过程中，所有的连接孔位、调节孔距都按照实际加工公差做了配合间隙模拟，运动部件的行程做了干涉检查，压头上下全行程范围内不会和框架、工作台、定位挡块产生碰撞，手动泵的操作手柄位置也做了人机工程优化，操作人员站在设备正前方操作时，手臂不需要过度抬高或者前伸，长时间作业也不容易产生疲劳。
