20吨可调式龙门液压压力机结构

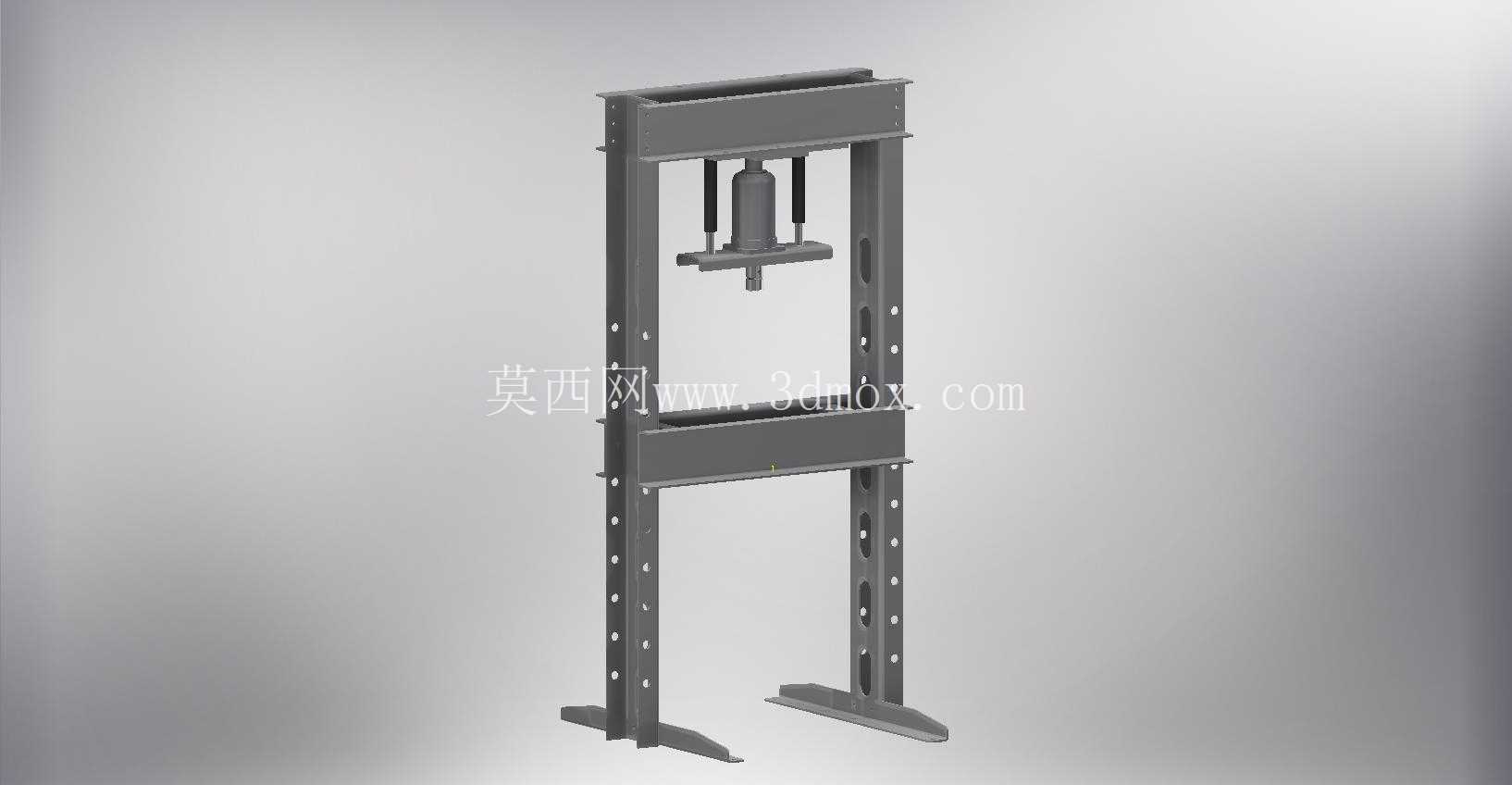

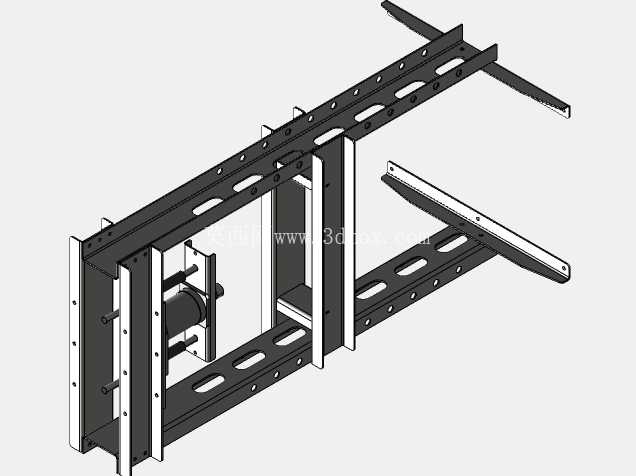

　　这款20吨级可调式龙门压力机，是面向机加工车间、五金维修站点、小型金属构件加工场景设计的压装成型设备，日常可覆盖轴承压装、板材校直、小型零件冲压、过盈配合件装配、型材折弯等多类作业需求，相比固定台面的压力设备，其可调式工作台结构能适配不同高度的工件加工需求，大幅拓展单台设备的作业覆盖范围。从结构设计逻辑来看，设备采用双立柱龙门式承载框架，两根带等距调节孔的重型型钢立柱作为主要承载构件，上下横梁与立柱通过高强度螺栓组锁固形成闭合受力框架，这种框架结构的受力路径清晰，压装作业时的反作用力会沿着立柱均匀传导至底部支撑脚，不会出现单侧受力偏移的问题，能保障20吨额定载荷下的结构刚性，避免长期满载作业出现框架形变。设备的核心施压单元采用液压驱动结构，液压缸垂直固定在上横梁中部位置，压头与液压缸活塞杆通过法兰连接，可根据不同作业需求更换平压头、V型压头、成型压模等配套工装，压头的下行行程设置了机械限位结构，避免超行程作业损坏液压缸或工装。中部的活动工作台是这款设备的核心可调结构，工作台两端通过高强度插销与立柱上的调节孔固定，立柱上的调节孔按照等间距排布，操作人员可根据待加工工件的高度，拔出插销调整工作台的上下位置，调整到位后插入插销完成锁固，这种调节方式操作简单，锁固强度可靠，无需额外的紧固件辅助，单名操作人员即可在短时间内完成高度调整，适配不同尺寸工件的作业需求。

　　设备底部设置了加宽型支撑脚，支撑脚向立柱外侧延伸出一定宽度，增大设备与地面的接触面积，压装作业时能有效降低设备的重心，避免偏载作业时出现设备倾翻的风险，支撑脚上预留了地脚螺栓安装孔，固定工位使用时可通过膨胀螺栓将设备与地面浇筑基础锁固，进一步提升设备作业时的稳定性，若需要在车间内移动转场，也可配合叉车叉取支撑脚位置完成转运，无需额外拆解设备结构。从安装边界来看，设备整体为立式框架结构，占地面积较小，不需要复杂的预埋基础，仅需要平整的硬化水泥地面即可放置使用，设备的上部空间仅需要预留液压缸维护、压头更换的操作空间即可，不需要额外的上部吊装预留位置，适配多数中小型机加工车间、维修站点的空间条件。在功能设计上，这款压力机没有冗余的复杂结构，所有构件均围绕压装作业的核心需求设计，液压系统的控制阀组设置在操作人员便于操作的侧方位置，可实时控制压头的下行、上行与保压动作，压装过程中操作人员可根据工件的受力状态实时调整施压压力，避免压力过大损坏工件。相比电动螺旋压力机、曲柄压力机等设备，这种液压式龙门压力机的施压速度平缓，压力输出稳定，特别适合过盈配合件的压装作业，比如轴承与轴座的装配、衬套压入、销轴压装等作业场景，不会因为冲击力过大导致工件表面出现压痕或者零件开裂的问题。

　　在板材校直作业场景中，可调工作台可以配合不同高度的垫铁使用，针对变形的型钢、钢板的不同变形位置，调整工作台高度后逐点施压校直，相比手工校直的方式，压装力稳定可控，校直效率更高，校直后的工件平面度更容易控制。在小型零件冲压作业中，可在工作台上安装简易冲压模具，完成薄钢板的冲孔、折弯、压型等作业，适合小批量五金零件的试制与加工，不需要配备大型冲压设备，降低小批量生产的设备投入成本。设备的立柱调节孔采用等距设计，孔位经过倒角处理，避免插销插拔时出现卡滞，插销采用高强度合金钢材质，经过热处理提升强度与耐磨性，长期插拔使用也不会出现变形、磨损导致的配合间隙过大问题。

　　上横梁与液压缸的安装面经过铣削加工，保证液压缸的安装垂直度，避免压头下行时出现偏斜，导致压装力偏移损坏工件或者设备。压头与活塞杆的连接法兰设置了定位止口，保证压头与活塞杆的同轴度，压装作业时压头的工作面与工作台面保持平行，施压时压力均匀作用在工件表面。设备的整体结构全部采用常用型钢与标准件加工制作，没有特殊定制的异形构件，后期维护时易损件更换方便，比如液压缸密封件、插销、压头等配件都属于通用工业配件，采购替换成本较低，适合长期在车间环境下使用，不需要复杂的日常维护，仅需要定期给立柱调节孔、液压缸活塞杆涂抹润滑脂，检查连接螺栓的紧固状态即可保持设备的稳定运行。
