2x4英寸立式高背压消防泡沫产生装置

在石油化工储罐区、油库装卸站台、危险品仓储场所的固定灭火系统配置中，低倍数空气泡沫产生装置是扑救可燃液体储罐火灾的核心执行部件，本次呈现的2x4英寸规格泡沫室，正是针对中小型常压储罐液上喷射灭火场景开发的专用结构。从实际工程应用来看，这类装置通常安装在储罐罐壁上部位置，工作时与泡沫比例混合装置输出的泡沫混合液管路连通，通过内部结构的引射作用吸入空气，将混合液充分发泡后，沿罐壁导流板平稳铺覆到燃烧的燃料液面，避免泡沫直接冲击液面导致燃料飞溅、火势扩大，相比普通泡沫产生器，高背压结构可以在一定的入口压力波动范围内维持稳定的发泡倍数，适配不同长度的管路输送阻力，不会因为管路沿程损失变化出现发泡不足、泡沫析液时间过短的问题。

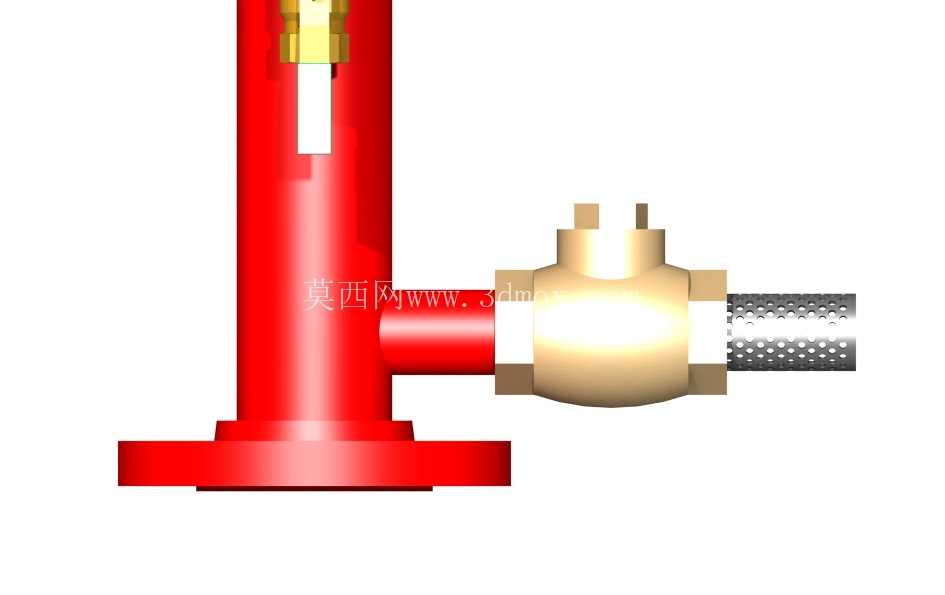

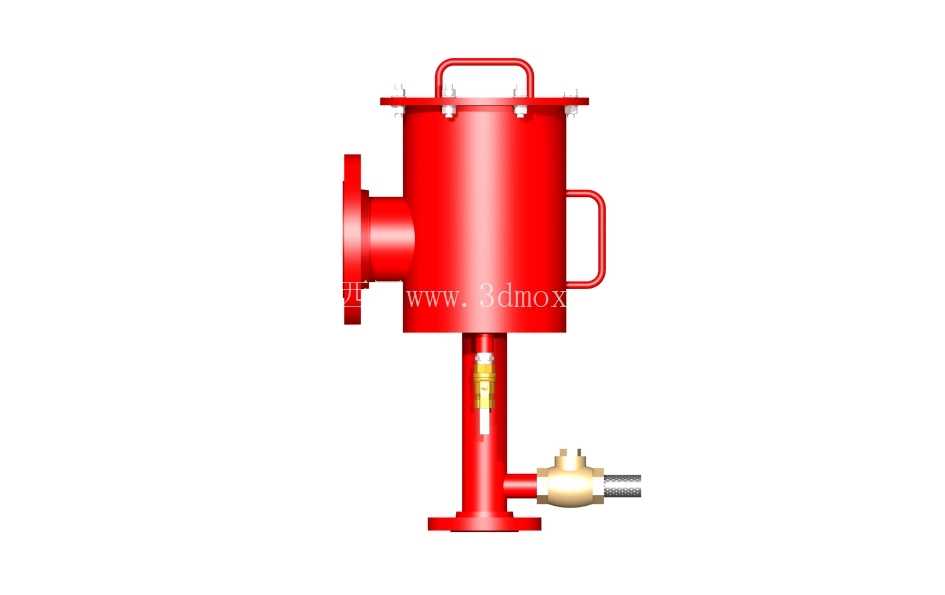

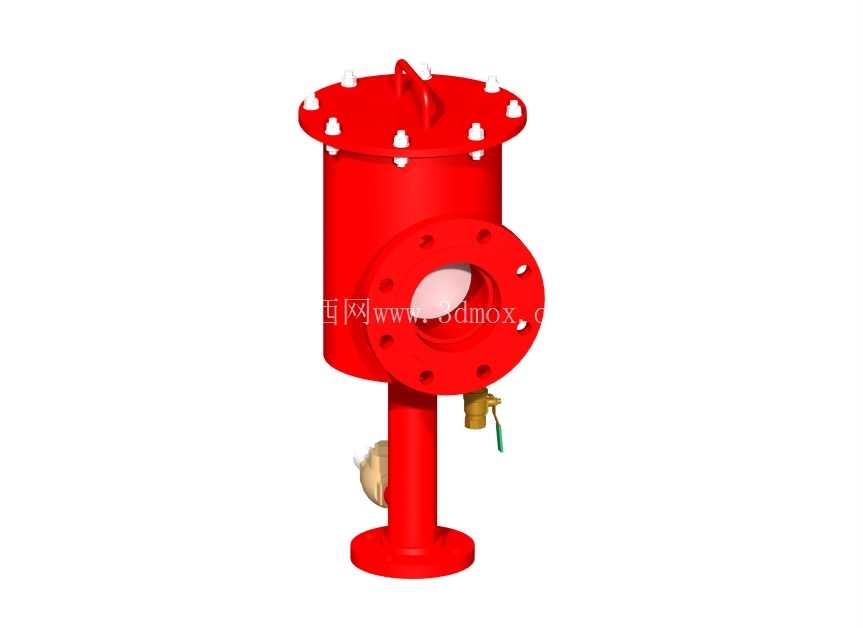

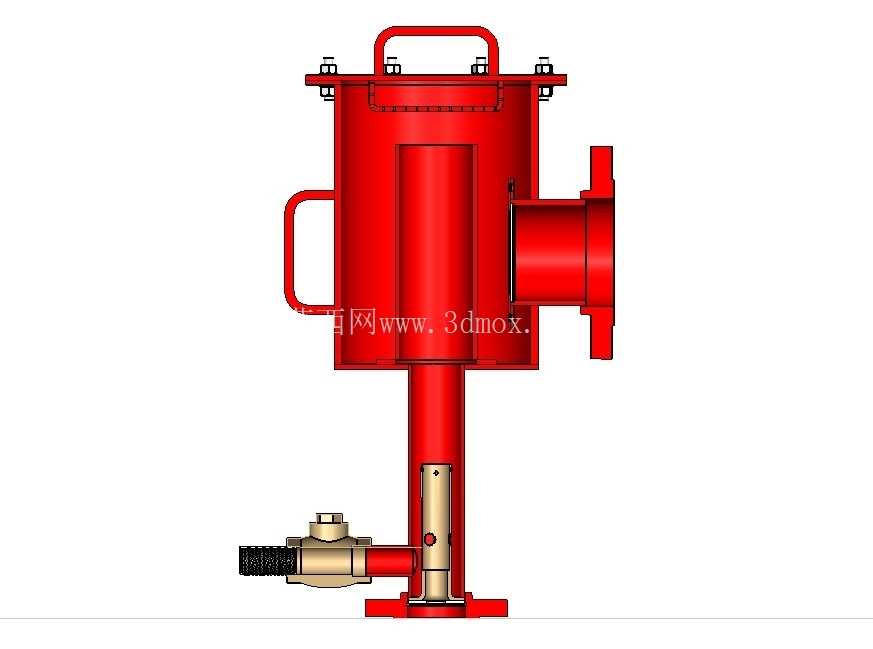

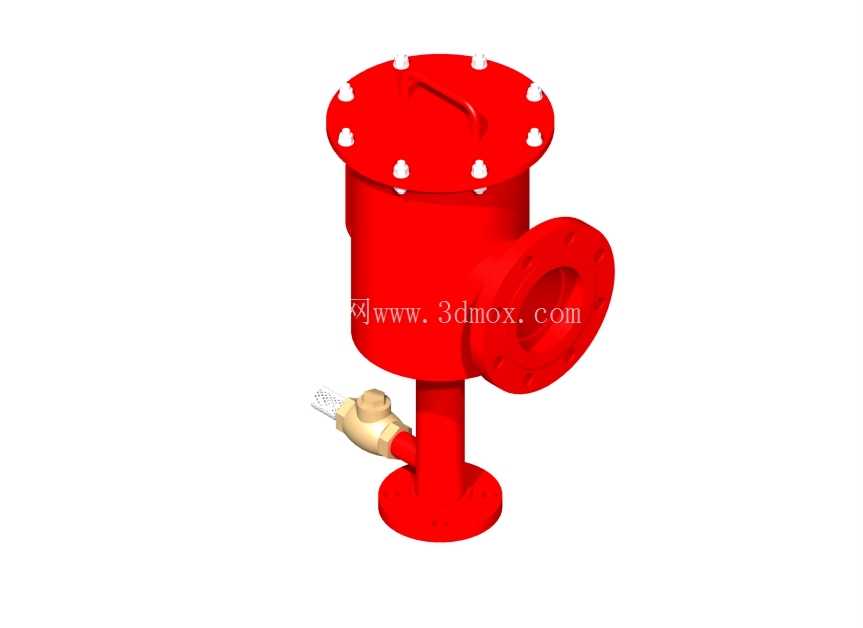

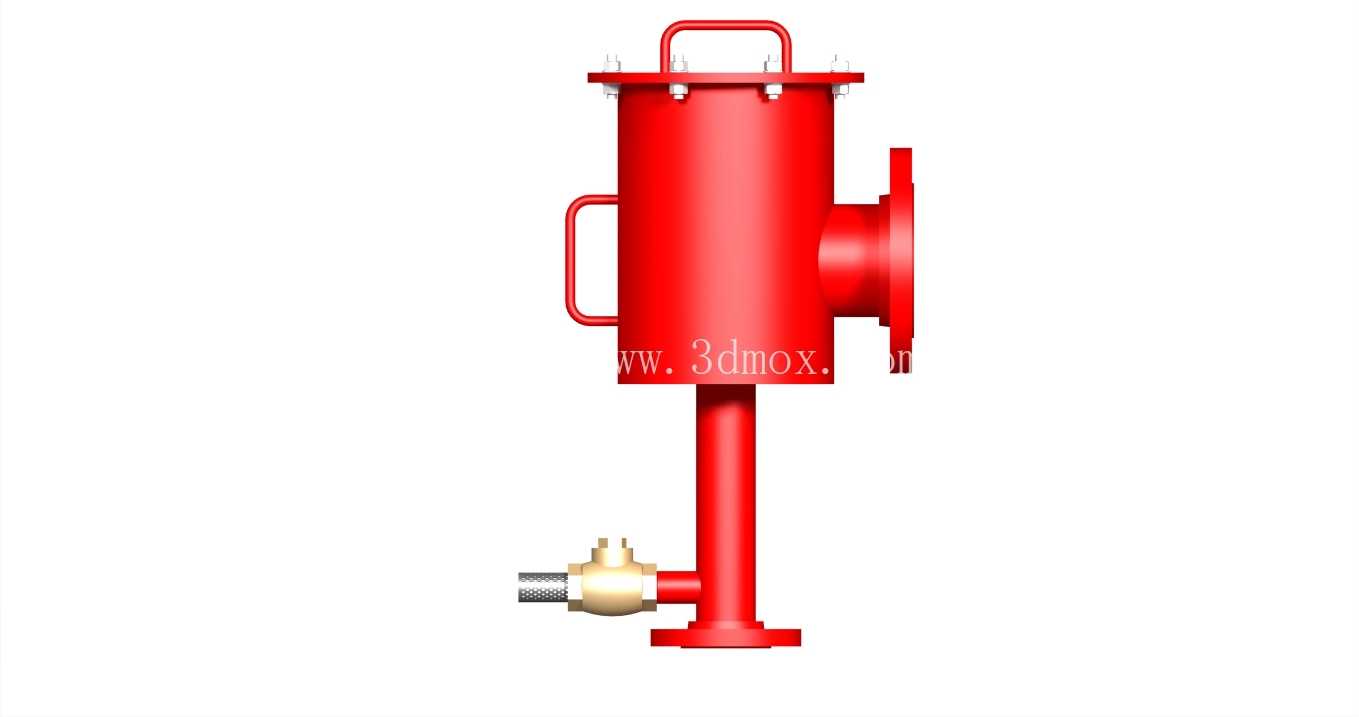

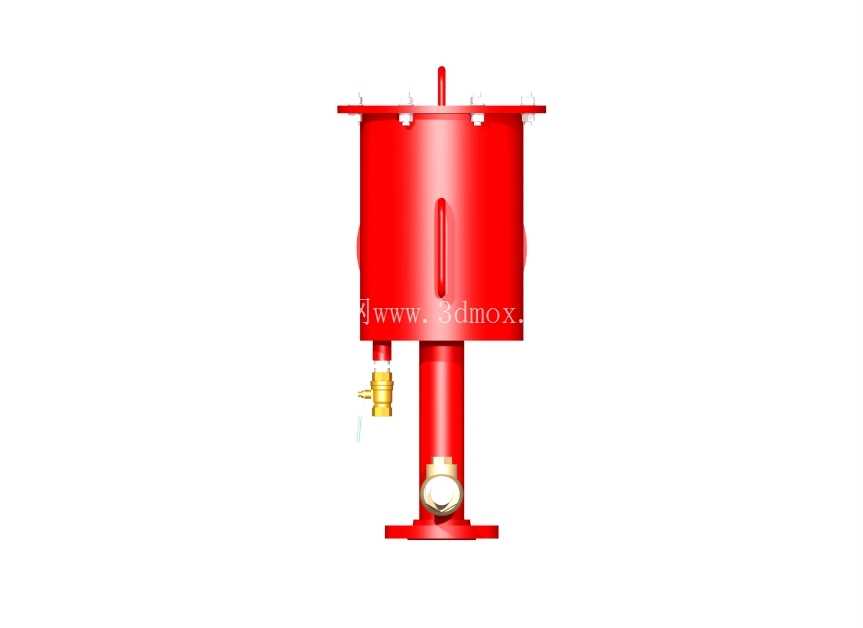

从结构设计逻辑来看，整个装置采用立式同轴布局，底部为圆形法兰安装基座，基座中心向上延伸出圆柱形主腔体，主腔体顶部为快开式法兰端盖，端盖上均匀布置8个紧固螺栓，既可以保证腔体工作时的密封性能，日常维护时也能快速拆卸端盖清理内部杂物、检查密封件状态，避免长期使用后残留的泡沫液干结堵塞流道。主腔体侧部切向布置4英寸规格的泡沫输出法兰，切向入口的设计可以让发泡后的泡沫在腔体内形成旋流，进一步提升泡沫混合均匀度，同时降低泡沫输出时的流速，减少对罐壁导流板的冲击。主腔体下部侧面引出2英寸规格的混合液输入接口，接口处设置玻璃密封闷板，正常状态下闷板将储罐内部与外部管路隔离，防止储罐内的油气挥发泄漏到泡沫管路中，当灭火系统启动时，混合液达到设定工作压力后会冲破闷板，进入腔体完成引射发泡流程。输入接口旁侧设置的小型黄铜材质部件为排污与测试接口，日常巡检时可以通过该接口接入测试管路，无需拆卸主设备即可完成装置的发泡性能测试，也能在系统检修时排空腔体内的残留积液，避免冬季低温环境下积液冻裂腔体。

从安装边界与尺寸适配角度，该装置底部安装法兰的螺栓孔分布圆直径、法兰厚度均匹配常压储罐罐壁的标准开孔补强尺寸，安装时无需额外制作异形转接法兰，直接与罐壁预埋的法兰对接即可，整体竖向安装高度控制在合理范围，不会超出储罐顶部的消防平台操作空间，侧部输出法兰的端面与罐壁保持平行，安装后输出口中心与罐壁导流板的入口中心对齐，保证泡沫可以顺畅沿罐壁流淌。设计过程中充分考虑了户外长期使用的耐候性，主腔体采用铸造工艺一次成型，内外壁做防腐涂层处理，能够耐受沿海高盐雾、化工区腐蚀性大气环境的侵蚀，端盖与腔体的密封面采用耐油橡胶垫片，长期接触泡沫液与油气也不会出现溶胀、密封失效的问题。

在实际选型匹配时，该2x4英寸规格的泡沫室额定发泡倍数在5-8倍区间，额定工作压力下的混合液流量适配单罐容积1000-3000立方米的甲、乙、丙类液体储罐，搭配对应的泡沫比例混合器与消防水泵组，可以在火灾发生后的规定时间内，在燃料表面形成连续覆盖的泡沫层，隔绝燃料与氧气的接触，同时泡沫析出的液体可以对燃料表面进行冷却，实现快速控火灭火。结构建模过程中，所有法兰连接尺寸、接口通径、安装孔位均严格遵循消防设备的相关行业标准，没有随意更改配合尺寸，保证模型可以直接用于消防系统的管路排布设计、安装干涉检查，也可以作为铸造生产环节的模具设计参考，主腔体的壁厚设置充分考虑了铸造工艺的成型要求，避免出现壁厚突变导致的铸造缩孔、冷隔缺陷，各个连接部位的圆角过渡也符合铸造工艺的拔模要求，不会出现结构尖角导致的应力集中问题。

不同于普通民用消防设备，这类工业消防泡沫室的结构可靠性直接关系到火灾发生时的灭火效能，因此设计时没有多余的装饰性结构，所有外部结构都服务于功能实现：顶部端盖的把手结构方便检修人员徒手拆卸端盖，无需额外撬动工具；底部基座的加强筋结构提升了腔体与安装法兰的连接强度，避免装置长期受自重与管路应力影响出现焊缝开裂；侧部输出法兰的密封面采用突面结构，适配常用的耐油石棉橡胶垫片，安装时无需特殊加工密封面即可实现可靠密封。
