带夹层双层平台压滤机成套设备结构

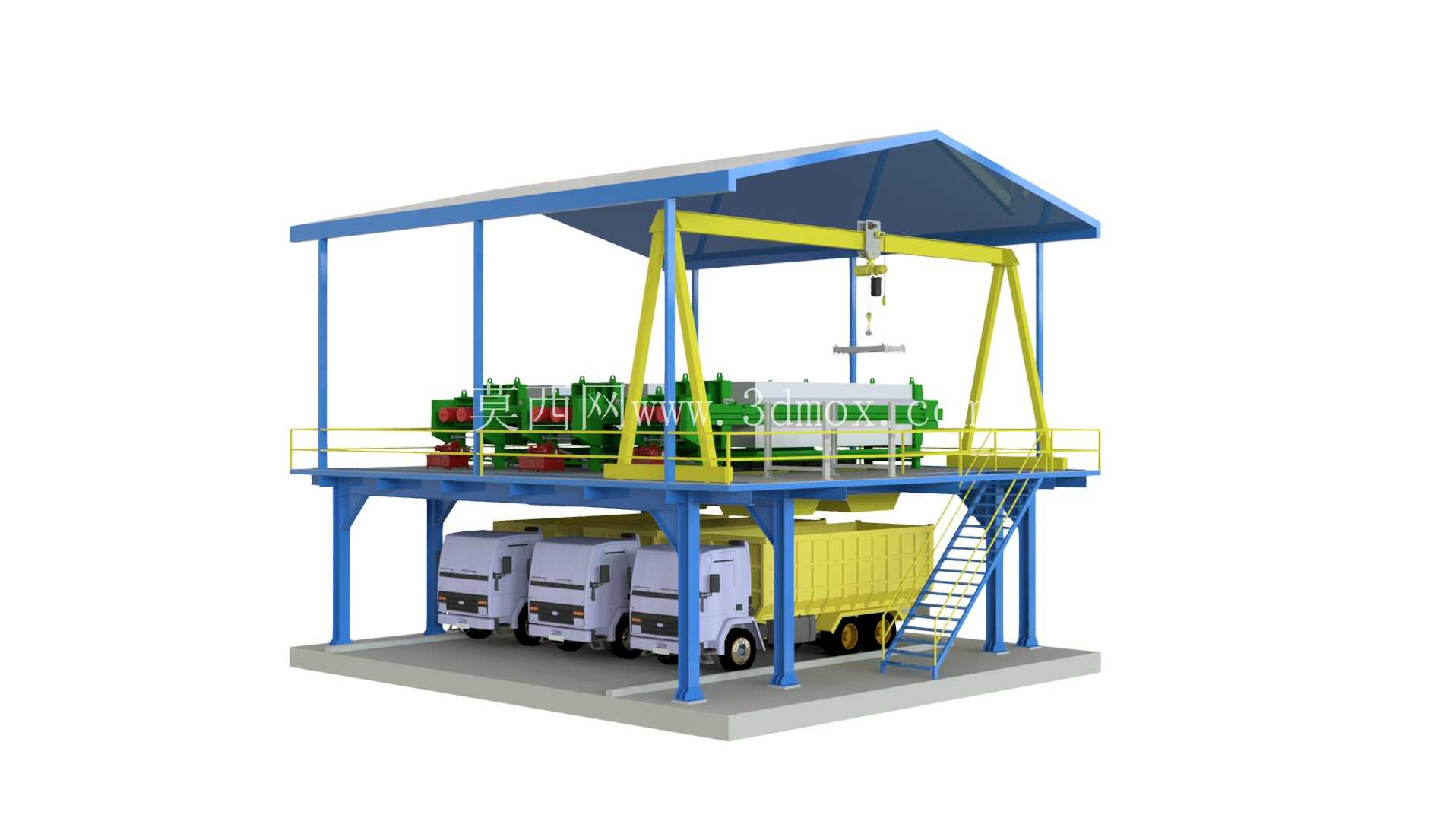

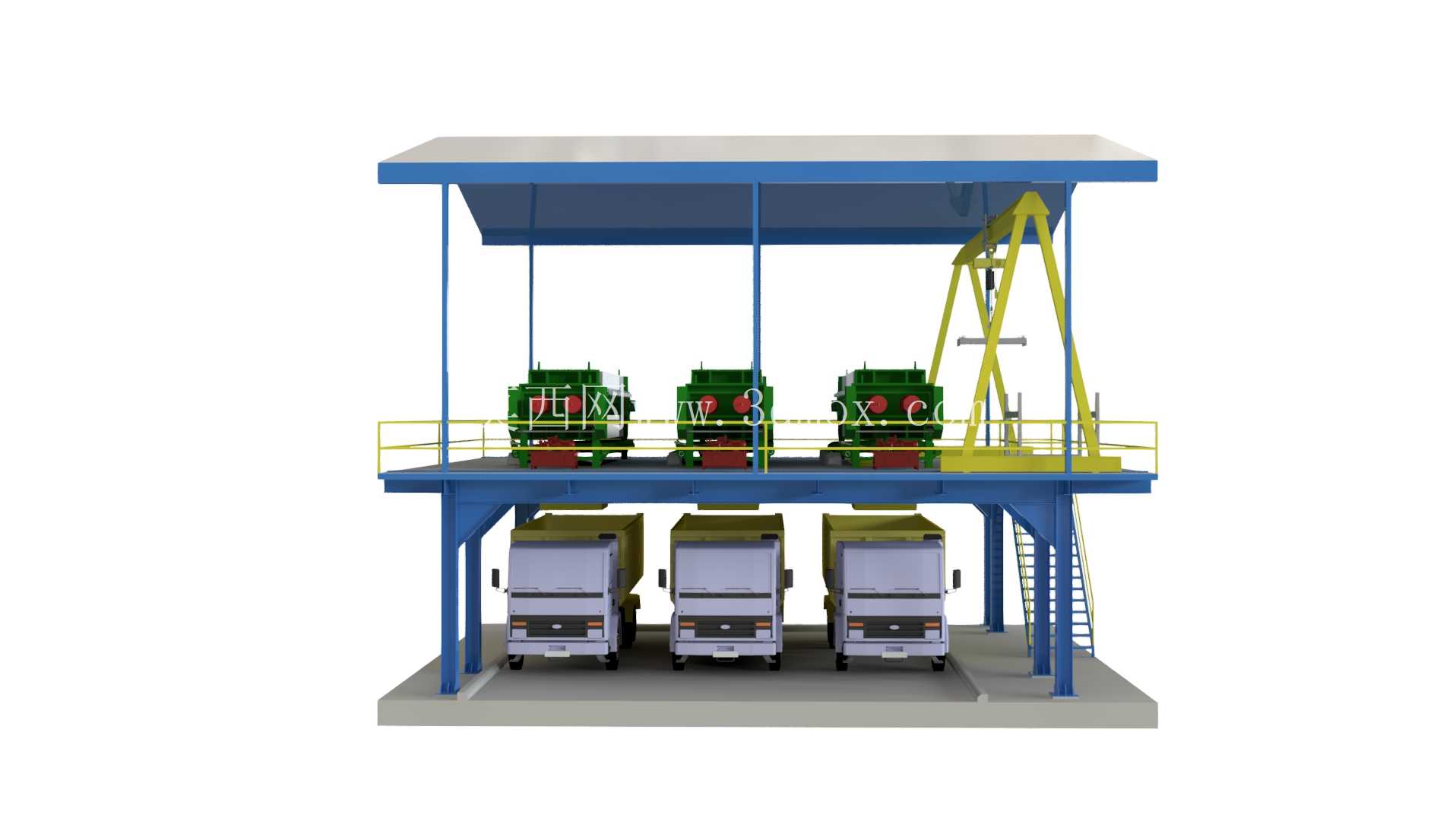

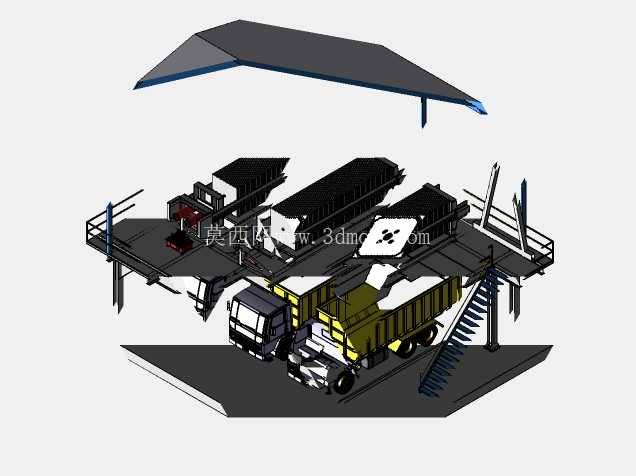

这套带夹层的压滤机成套布置结构，主要面向矿山尾矿干排、市政污泥处置、化工浆料过滤这类需要连续固液分离作业的生产场景，区别于常规落地式压滤机的单层布置，夹层平台的设计核心是解决压滤机滤饼卸料的高差匹配问题——上层平台架设压滤机主机与吊装检修机构，下层预留足够的净空高度，可直接停靠3台标准载重货运车辆，滤饼完成压榨脱水后直接从压滤机排料口落入下方货厢，省去了中间接料、转运的皮带输送环节，能大幅缩减固废出料的转运流程，降低厂区内物料倒运的设备投入与人力成本。

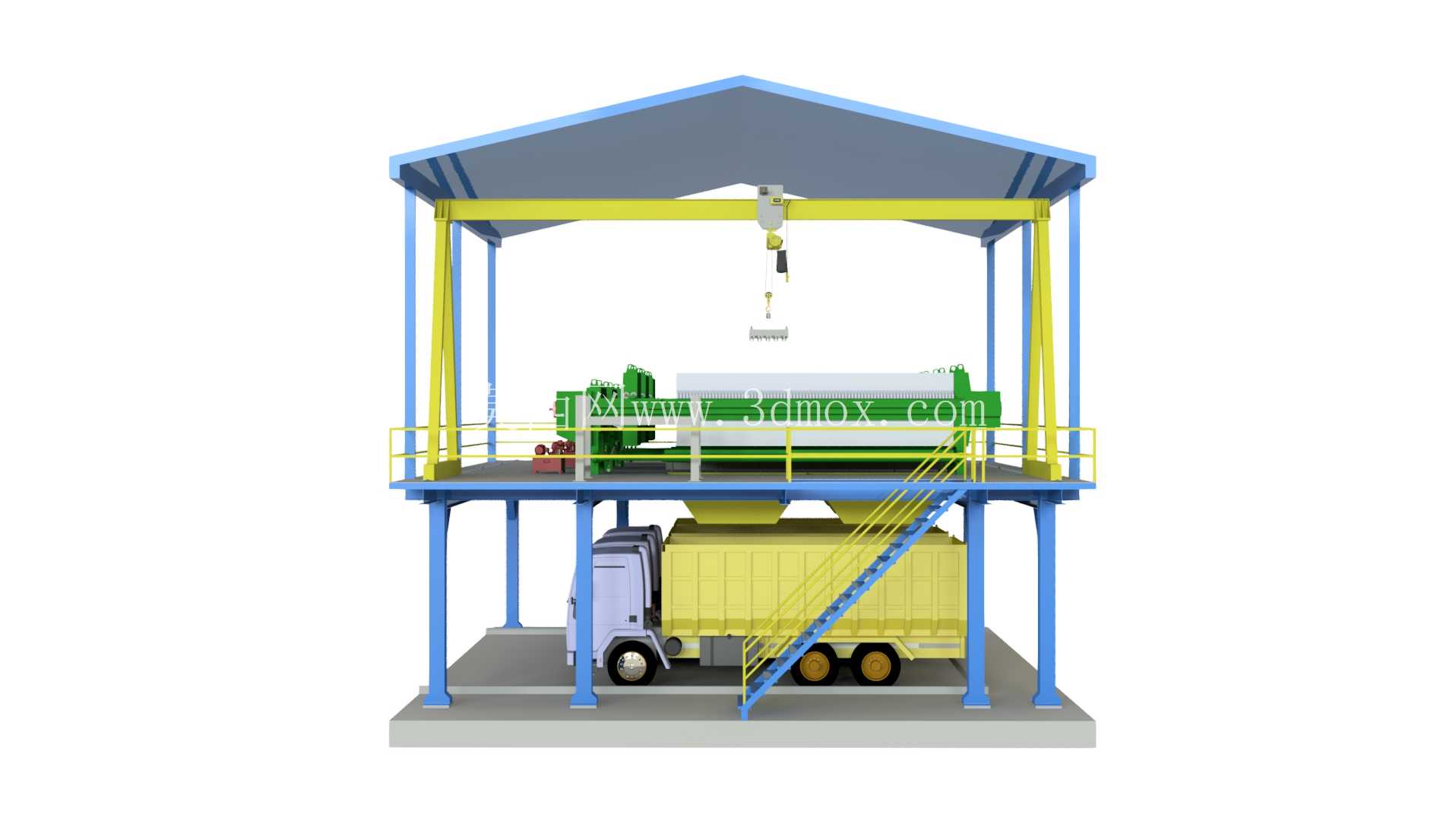

从功能分区来看，上层作业平台采用型钢焊接框架结构，平台四周设置1.2米高的安全防护栏杆，配套带防滑踏步的钢制斜梯连通地面，满足日常巡检、滤板更换、设备检修的人员通行需求；平台顶部架设单梁简易吊具，额定起重量匹配单块滤板与压滤机易损部件的重量，可覆盖压滤机全长度的检修范围，无需额外调用移动式吊装设备就能完成日常维护作业。顶部的坡式防雨棚采用彩钢瓦屋面、蓝色型钢立柱支撑，可适配露天厂区的布置需求，避免雨水直接冲刷压滤机的液压管路、电控元件，延长设备在户外工况下的使用寿命。

设计过程中首先要明确压滤机主机的安装基准，上层平台的承载梁需根据压滤机满负荷运行时的总重量、压榨阶段的动载荷系数做强度校核，平台板面预留压滤机排料的落料口，落料口尺寸需匹配压滤机全段滤板的卸料范围，边缘做挡边设计避免滤饼撒落到平台表面。夹层的净空高度需要结合常用货运车辆的货厢高度、卸料时的物料堆积角综合确定，既要保证车辆停靠时不会碰撞平台底部结构，也要避免落料高差过大导致滤饼扬尘、物料飞溅。下层的车辆停靠区域做硬化混凝土地面，预留车辆停靠的导向标识，可同时满足三台车辆并行接料，不同车辆可分别承接不同批次的滤饼，适配多品类物料分开处置的生产需求。

压滤机主机本身采用横梁式结构，滤板排列的同轴度公差控制在合理范围，避免压榨过程中出现漏料、滤板偏磨的问题；液压站布置在平台侧方的预留位置，管路沿平台梁底排布，做相应的防护处理避免被落料砸损。平台的立柱间距需要避开车辆停靠的通行通道，斜梯的设置位置不影响车辆的进出动线，整个布置结构的外围尺寸需要结合现场的用地范围做边界校核，保证设备安装后与周边建构筑物保留足够的安全间距，满足消防、巡检的通道要求。

从安装边界来看，整套结构的地面基础需要根据上层设备总重、车辆停靠的动载荷做预埋处理，立柱底部采用地脚螺栓与混凝土基础连接，保证整体结构的抗风、抗震性能；防雨棚的屋面坡度结合当地降雨量设置，保证雨水能快速沿屋面坡度排出，不会出现积水渗漏的问题。这种双层夹层的布置形式，相比传统压滤机车间的土建结构，能大幅缩短建设周期，降低基建投入，同时兼顾设备检修、物料转运、户外防护的多重需求，适合中小型固废处理站点、矿山选厂的快速部署使用。
