环形工件缠绕式包装执行机构设计方案

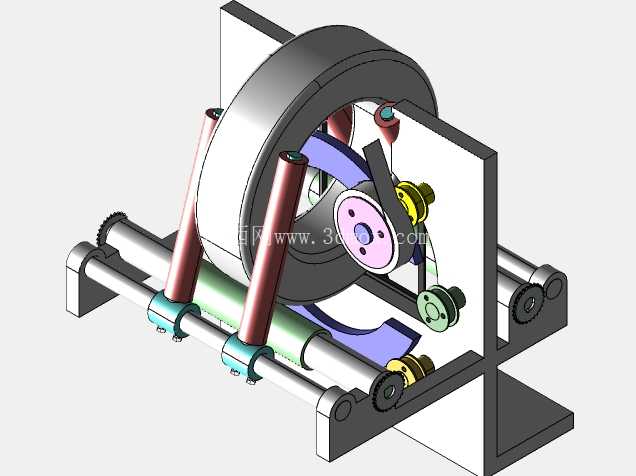

　　这套环形产品包装执行结构，主要面向轴承、铜套、密封环、大尺寸金属齿圈这类环形回转类工件的外层缠绕包装工序，在五金加工、汽配零部件、密封件生产车间的成品包装段应用十分普遍，区别于常规平面或箱体类包装设备，它的核心作业逻辑是围绕环形工件的周向轮廓完成包装带或防护膜的连续缠绕包覆，解决环形件内外圈包覆不匀、边角防护缺失的常见问题。从结构布局来看，整套机构采用悬臂式开放安装框架，核心回转承载环采用大直径中空设计，中空区域的最小通过直径可适配外径300mm以内、宽度120mm以内的环形工件，安装时框架底部预留150mm的地面调平空间，整体横向安装边界控制在850mm以内，可直接对接车间现有成品输送线的侧方工位，不需要对原有输送线做大规模结构改造，适配性较强。

　　动力传输部分采用侧装直流驱动单元搭配同步带传动，驱动轮直接贴合大回转环的外缘摩擦面，传动比设置为1:7.2，可带动回转环实现每分钟12-18转的无级调速，对应不同材质包装膜的缠绕张力需求，避免转速过快导致包装膜拉断、或者转速过慢造成包覆褶皱的问题。送膜组件安装在回转环的径向悬臂上，随回转环同步做圆周运动，组件自带阻尼式放膜辊，可根据缠绕过程中的膜料拉力自动调整放膜速度，同时在出膜位置设置了两根平行导向压辊，压辊表面包覆2mm厚的防滑橡胶层，可将包装膜平整压合在工件表面，避免膜料偏移导致的包覆错位。

　　工件夹持部分采用双侧可调式顶紧结构，顶头为锥形尼龙材质，可根据工件的内孔直径调整两侧顶紧轴的间距，顶紧轴的同轴度公差控制在0.1mm以内，保证工件回转过程中不会出现偏心晃动，针对重量超过5kg的重型环形工件，还可在下方加装辅助托辊，托辊高度可上下调整30mm，抵消工件自重带来的轴向下沉量。设计过程中特意将所有传动部件的防护边界做了外凸处理，回转环的外缘距离设备外罩的安全间隙保留25mm，避免作业过程中操作人员的衣物或者工具卷入回转区域，同时所有润滑点都设置在设备外侧，日常维护时不需要拆解主体框架即可完成注油保养。

　　从实际作业逻辑来看，工件由人工或者输送线送入夹持工位后，双侧顶紧轴自动伸出定位，人工将包装膜的端头粘贴在工件侧面后启动设备，回转环带动送膜组件围绕工件做圆周运动，同时顶紧轴带动工件自身做低速回转，两个运动的转速比可根据包装重叠率要求调整，常规工况下设置膜层重叠率为30%，既可以保证包装防护的密封性，也不会过度消耗包装材料。整套结构没有采用复杂的专用定制零件，80%以上的结构件都可以采用标准型材和通用传动件加工组装，加工成本控制在较低区间，同时各功能模块采用分体式安装设计，后期如果需要适配更大直径的环形工件，只需要更换对应尺寸的大回转环和延长悬臂长度即可，不需要重新设计整套传动系统。针对包装膜的裁切需求，结构上预留了热熔裁切组件的安装位，后期可加装自动裁切和压尾装置，实现上膜、缠绕、裁切、压尾的全流程自动化作业，减少人工操作环节。在安装尺寸的校核上，整套机构的竖向安装高度控制在1100mm，操作按钮盒设置在设备前方距离地面1200mm的位置，符合一线操作人员的站立作业高度要求，设备底部设置四个可调式脚杯，可适应车间地面不平整的安装环境，调平后的水平度公差可控制在0.2mm/m以内，保证回转过程的运行平稳性，减少运行噪音和部件磨损。
