小型数控微铣加工设备结构设计方案

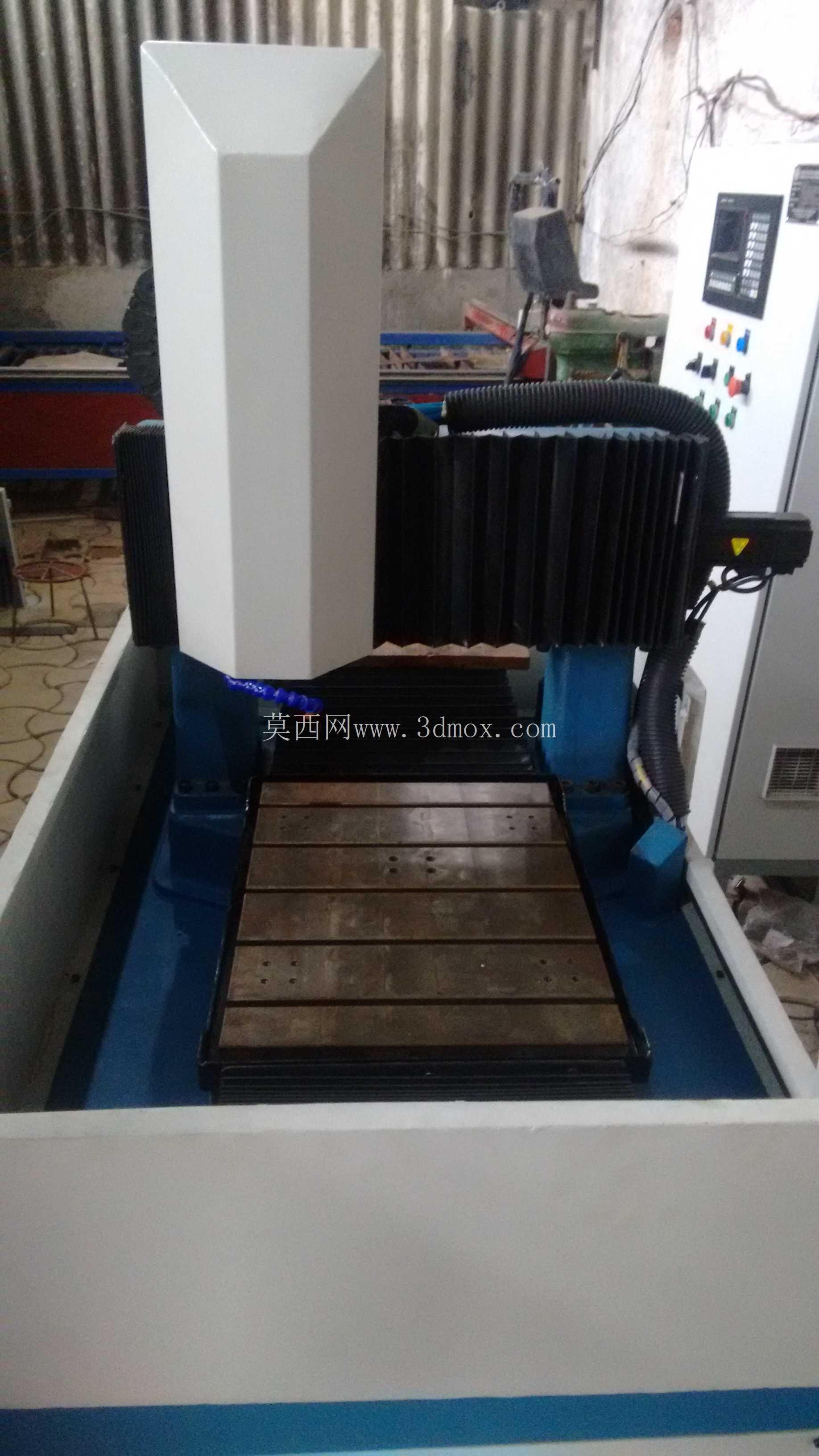

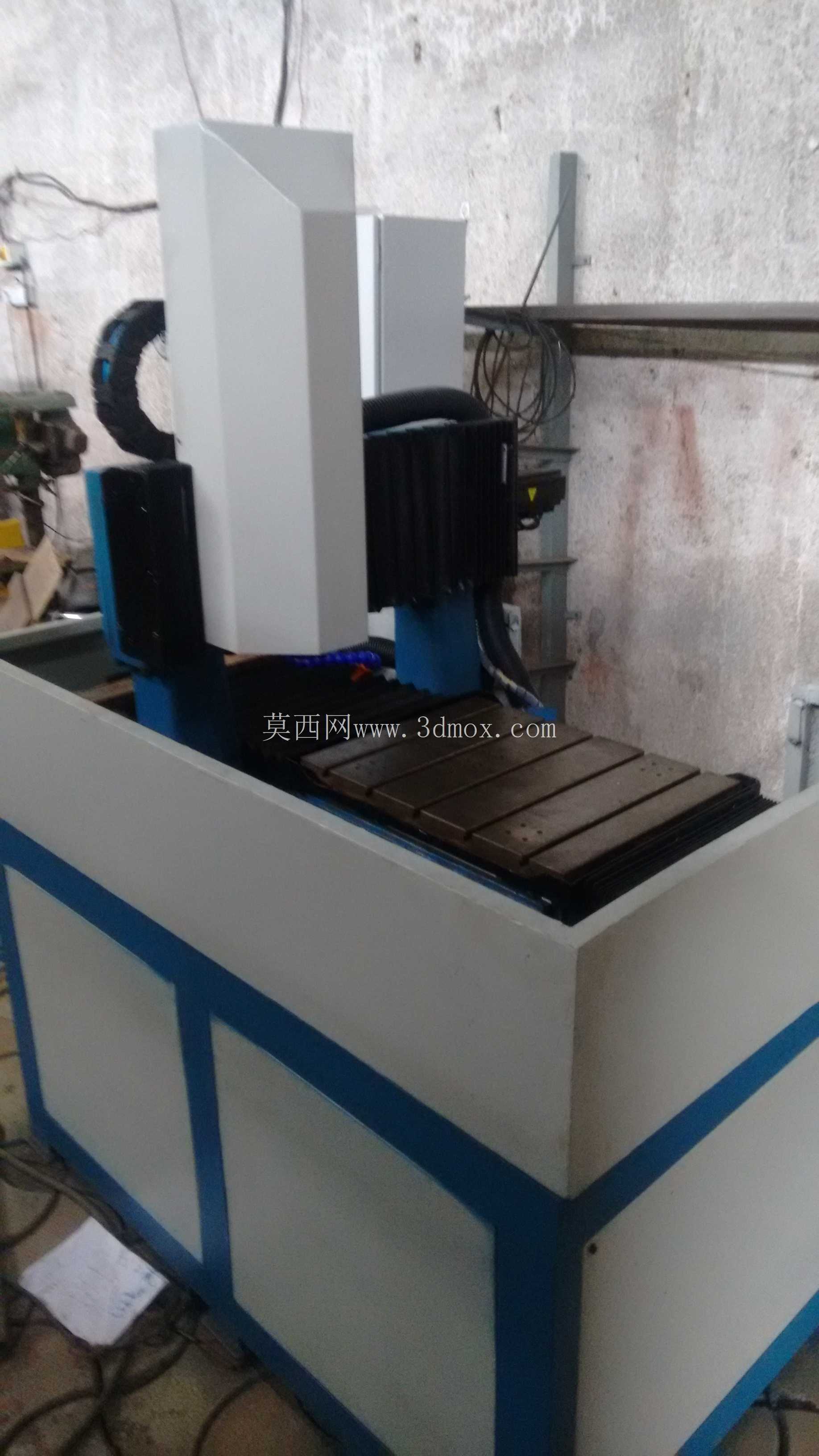

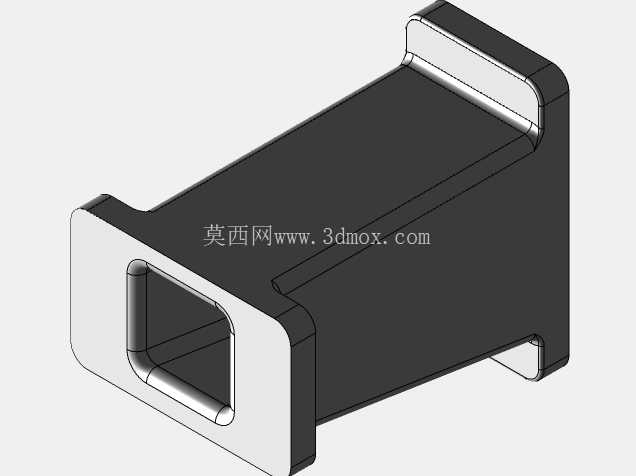

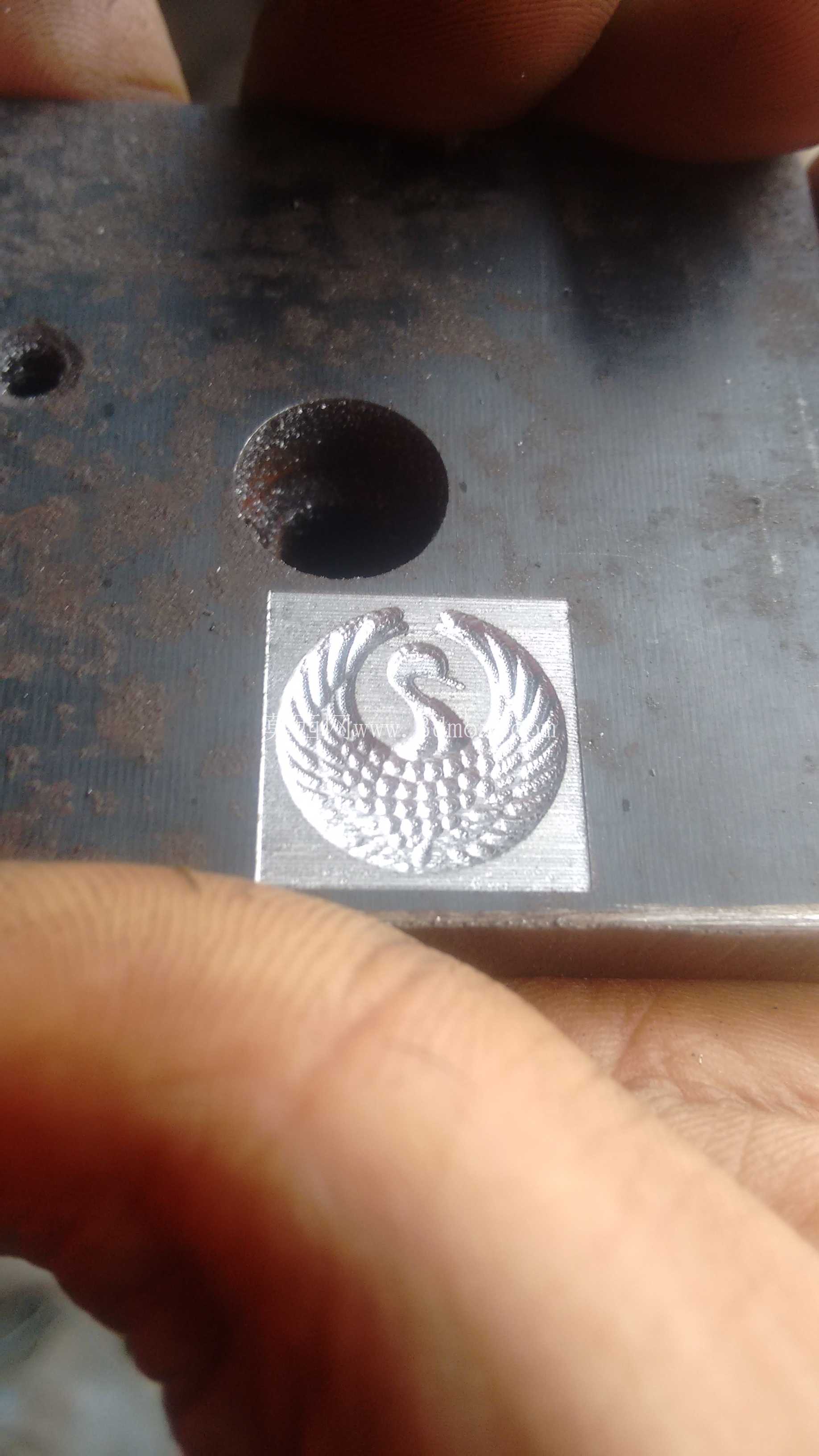

　　这款小型数控铣削设备的结构设计，主要面向小尺寸零件的精密铣削加工场景，适配教学实训、小型加工工坊、个人创客空间的轻量加工需求，可完成小型金属件、工程塑料件的平面铣削、沟槽加工、简单轮廓成型等工序，相比大型工业铣床占地更小、调试门槛更低，能够在有限的车间空间内完成常规小零件的多工序加工，无需占用大型设备的排产档期。设备床身采用箱式焊接结构设计，底部设置可调支撑脚，可根据安装地面的平整度调整水平度，避免床身受力不均导致的加工精度偏差，床身内部预留了电控元件、驱动线缆的排布空间，线缆通过拖链规整收纳，避免运动过程中出现线缆拉扯、磨损的问题。

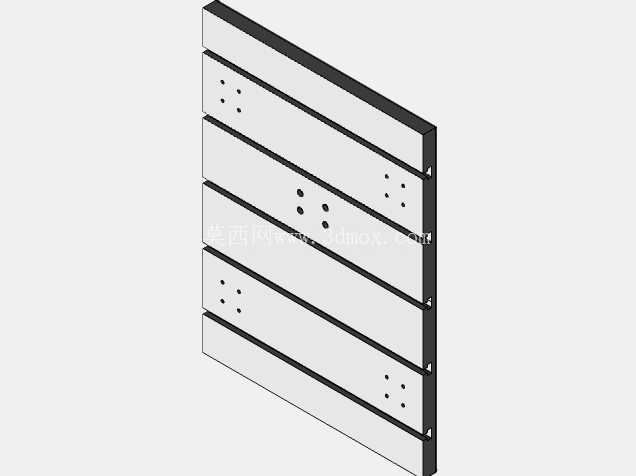

　　工作台面采用经过磨削处理的铸铁平台，表面设置标准T型槽，可通过压板直接装夹小型工件、通用平口钳或者小型分度头，装夹边界覆盖常见的小尺寸加工零件，无需额外定制专用夹具即可完成常规装夹作业。传动部分的设计兼顾了成本与精度需求，直线运动轴选用16毫米规格的银质直线导轨，相比同规格普通导轨摩擦阻力更小，低速运动时无爬行现象，能够保证进给过程的平稳性，适配小进给量的精铣加工工况；丝杠部分搭配16毫米与25毫米两种规格的滚珠丝杠，其中水平进给轴采用25毫米直径丝杠，可承受更大的切削轴向载荷，垂直方向进给轴采用16毫米直径丝杠，搭配自锁结构与平衡配重，避免断电时主轴箱下滑引发安全事故。

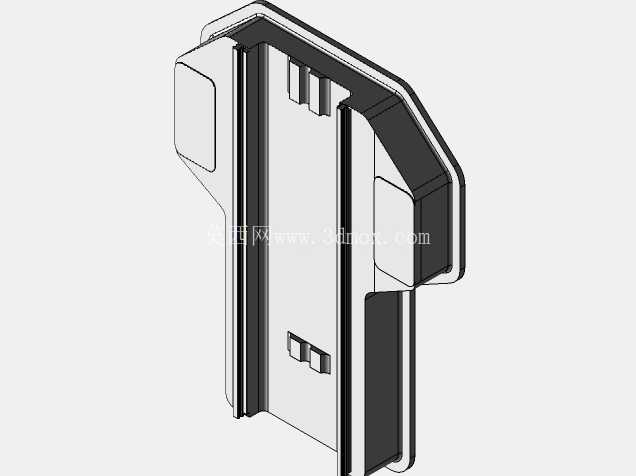

　　主轴部分采用高速电主轴结构，安装在可沿立柱上下移动的主轴箱内，主轴箱通过线性导轨与立柱连接，进给驱动采用伺服电机直连丝杠的传动方式，消除了同步带传动带来的回程间隙，保证Z向进给的精度控制。设备的防护设计采用半包围结构，加工区域周围设置可拆装的防护挡板，能够阻挡铣削过程中飞溅的切屑与切削液，避免切屑飞溅到导轨、丝杠的运动副表面造成磨损，日常维护时可快速拆卸防护挡板，完成导轨润滑、丝杠清洁等常规保养作业。电控系统安装在床身侧面的独立电控柜内，柜内设置散热风扇与防尘滤网，避免加工产生的金属粉尘进入柜内造成电路短路，操作面板设置在设备前部的倾斜台面上，操作人员站在设备正前方即可完成程序输入、对刀操作、加工启停等全部操作，无需频繁移动位置。

　　设计过程中对各轴的运动行程做了明确的边界限定，X轴有效行程覆盖工作台的全部装夹区域，Y轴行程满足小型零件的多工位加工需求，Z轴行程可适配不同高度的夹具与工件，避免超程运动造成的机械碰撞，各轴两端均设置硬限位与软限位双重保护，软限位通过系统参数设定行程边界，硬限位采用机械触发式行程开关，当软限位失效时可直接切断驱动电源，防止运动部件超程脱轨。设备的整体布局紧凑，安装时无需做特殊的地基处理，普通硬化地面即可满足安装要求，外接气源、电源接口统一设置在设备后侧，方便车间管线排布，日常使用中只需定期对运动副加注润滑脂、检查丝杠与导轨的紧固状态，即可长期保持加工精度稳定。这款设备的结构设计充分考虑了小型加工场景的实际需求，在保证基础铣削加工精度的前提下，尽可能压缩了设备的整体尺寸与制造成本，既可以作为三维建模、数控编程教学的实训载体，也可以承担小型加工点的小批量零件加工任务，对于加工尺寸不大、精度要求适中的零件，能够替代大型铣床完成加工工序，有效降低小型加工场景的设备投入成本。
