折弯机后挡料定位输送组件结构设计

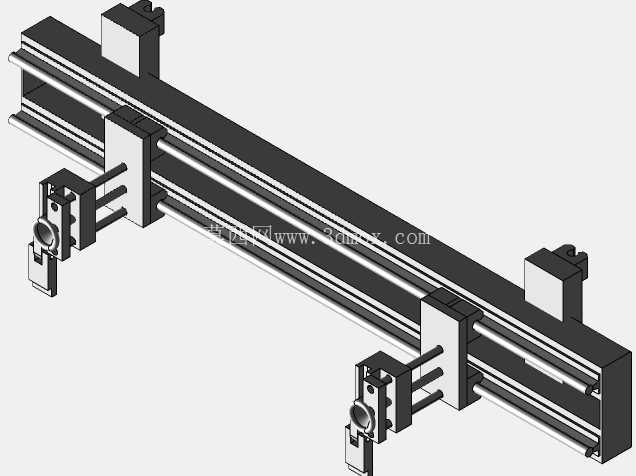

　　在钣金加工车间的折弯工序段，后挡料组件是决定折弯尺寸精度、批次加工一致性的核心功能部件，这套适配数控折弯机的后挡料总成，主要针对手动折弯机数控化改造、中小吨位折弯机后定位系统升级场景开发，可直接替换原有简易挡料结构，实现折弯后定位的自动调节，解决手动挡料反复调校、定位偏差大、多批次加工尺寸浮动超差的常见生产痛点。整套组件采用双导轨平行布置的承载结构，底部安装基座预留与折弯机工作台后侧的标准安装孔位，安装时无需对原有设备床身做大规模焊接改造，仅需通过螺栓锁紧即可完成固定，安装边界覆盖市面上多数40吨到100吨规格的普通折弯机后侧安装空间，横向跨距可根据不同设备的工作台宽度做适配调整，纵向挡料行程覆盖常规钣金折弯0到500毫米的后定位需求，能满足机箱机柜、钣金壳体、金属结构件等常规工件的折弯定位要求。

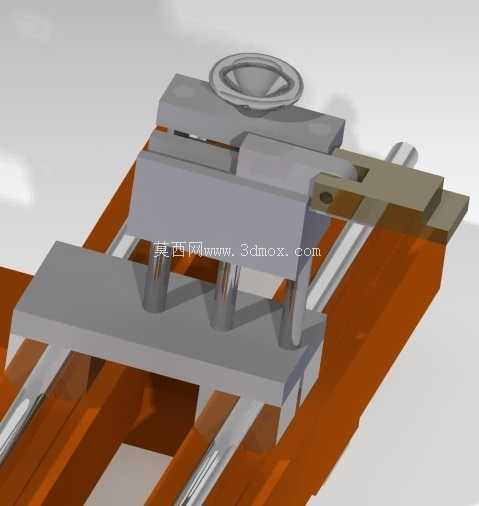

　　从功能实现逻辑来看，这套后挡料总成通过伺服驱动配合直线导轨实现挡料指的前后位置精准调节，每个挡料指可独立做横向位置微调，适配不同宽度、不同折弯线位置的工件定位需求，挡料指的接触端面采用硬质合金镶片，长期接触金属板材边缘不会出现磕碰凹陷、磨损变形的问题，避免长期使用后因挡料面磨损出现的定位误差。组件的升降结构采用液压驱动配合线性导向轴，可根据不同厚度板材的折弯需求调整挡料指的高度位置，避免厚板折弯时挡料指与板材下表面出现剐蹭，也能适配带翻边、预压凸台的异形钣金件的定位需求，防止工件与挡料结构发生运动干涉。

　　设计过程中充分考虑了车间加工环境的防护需求，所有传动导轨、丝杠副都配备了可伸缩的防尘折布罩，能阻挡钣金加工过程中产生的金属碎屑、打磨粉尘进入传动副间隙，减少日常维护的频次，延长部件的使用寿命；驱动电机的安装位置做了抬高处理，避免车间地面清洁时的积水、加工过程中的切削液溅入电机接线端造成电路故障。整套结构的受力路径做了针对性优化，挡料指受到的板材顶靠力直接通过滑块传递到线性导轨，再传导至底部的安装基座，不会对传动丝杠产生额外的径向载荷，避免长期受径向力导致的丝杠弯曲、传动卡顿问题；每个滑动座都配备了可调式锁紧机构，位置调整到位后可通过机械锁紧固定滑块位置，即使在高速送料、板材快速靠位的冲击下，也不会出现挡料位置偏移的情况。

　　在实际生产应用中，这套后挡料组件可配合折弯机的数控系统实现多步折弯的自动档位切换，加工多道折弯边的复杂工件时，无需人工反复调整挡料位置，设备可根据加工程序自动切换挡料坐标，大幅减少单工件加工的辅助调校时间，同时降低人工调校挡料产生的尺寸误差，提升批量折弯加工的合格率。针对部分老旧折弯机没有数控系统的改造场景，这套组件也可配套独立的位置控制模块使用，通过手动输入坐标值即可实现挡料位置的自动调整，无需更换整套折弯机的控制系统，降低设备改造的投入成本。组件的所有连接部位都采用标准紧固件，日常维护时易损件的更换无需专用定制工具，导轨润滑点都引至组件外侧的集中注油位置，操作人员无需拆解防护结构即可完成日常润滑保养，适配车间一线的设备维护条件。
