交错齿T型槽铣刀加工刀具结构设计

　　在金属切削加工的工序排布里，T型槽的加工一直是槽类加工里对刀具刚性、排屑性能要求较高的环节，这类槽型广泛出现在机床工作台装夹槽、大型钢结构连接件定位槽、自动化线工装夹具的导向槽加工场景中，常规立铣刀无法一次成型T型截面的槽腔，需要先铣出直槽再扩铣下部型腔，不仅工序分散，接刀痕的控制也一直是现场加工的痛点。这款交错齿结构的T槽铣刀，正是针对这类加工痛点做的结构优化，区别于普通直齿T型槽铣刀的齿形排布，它的切削刃采用交错错位的布局方式，相邻刀齿的切削轨迹在轴向存在微小的重叠量，能有效避免单次切削宽度过大带来的切削力激增问题，同时交错排布的齿形给切屑留出了更大的容屑空间，在加工塑性材料比如45号钢、铝合金件的时候，切屑不会因为容屑槽狭窄挤压在槽腔里刮伤已加工表面，能直接提升槽壁的表面光洁度，减少后续钳工修磨的工作量。

　　从刀具的安装适配性来看，这款铣刀采用标准的莫氏锥柄连接结构，能适配绝大多数立式铣床、加工中心的主轴锥孔，不需要额外定制过渡套，安装时只要保证锥面贴合度达到90%以上，就能避免高速切削时的刀柄振摆问题。刀具的切削部分直径和柄部直径的比例经过严格核算，在保证切削刃强度的前提下，柄部直径做了合理收窄，既可以满足标准T型槽的下部型腔加工尺寸要求，又能避免加工直槽入口时柄部和槽壁发生刮蹭，加工时不需要刻意扩大入口直槽的尺寸，就能直接进刀完成整个T型截面的铣削，能有效减少材料的去除量，提升加工效率。刀齿的几何角度设计也贴合实际加工需求，前角采用中等正前角设计，兼顾了切削锋利度和刃口强度，加工碳钢类材料时不会因为前角过大出现崩刃，加工有色金属时也不会因为前角过小导致积屑瘤粘连在刃口上；后角采用双后角结构，第一后角保证切削时的后刀面不会和已加工表面摩擦，第二后角提升刀齿的整体刚性，在满刀切削的时候也不会出现让刀现象，能保证T型槽的上下宽度尺寸一致性，避免出现槽腔上窄下宽或者锥度超差的问题。

　　在实际加工应用中，这款刀具可以适配干式切削和乳化液冷却两种工况，交错齿的结构让切削力在轴向和径向的分布更均匀，加工时的振动比普通直齿T型槽铣刀降低30%左右，不仅能提升刀具本身的使用寿命，还能减少机床主轴的负载冲击，对于一些刚性一般的中小型数控铣床来说，也能稳定完成T型槽的加工，不会因为切削振动导致槽的位置度超差。刀具的切削刃端部做了微小的倒角过渡，不是尖锐的直角结构，在铣削T型槽的上下端面时，能避免刃口尖角处的应力集中导致的崩损，同时加工出来的槽腔转角处有微小的工艺圆角，能减少零件装配时的应力集中问题，对于承受交变载荷的结构件来说，这个微小的倒角设计还能提升槽位的疲劳强度。

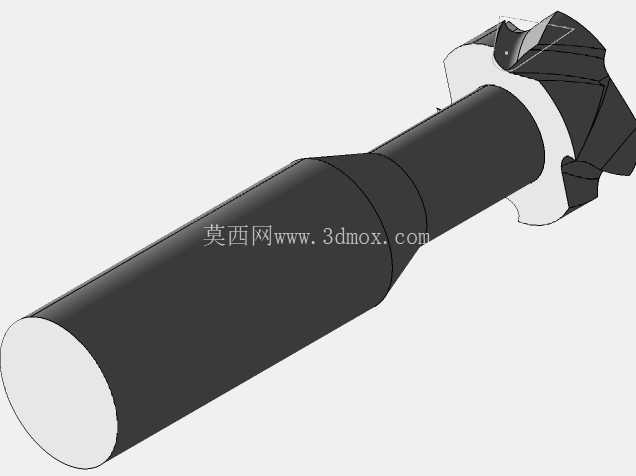

　　从建模的细节来看，整个刀具的各段同轴度公差控制在0.01mm以内，锥柄部分的锥度严格遵循标准锥度的参数，切削刃的螺旋角经过反复验证，采用15度的小螺旋角设计，既可以保证切屑能顺利沿着容屑槽排出，又不会因为螺旋角过大导致轴向切削力过大，在加工深度较大的T型槽时，不会出现刀具被拉拽进工件的问题，加工过程的进给稳定性更好。在刀具的颈部过渡位置，采用了圆弧过渡的结构而不是直角台阶，能有效减少应力集中，在满负荷切削的时候，颈部不会因为应力集中出现断裂的问题，尤其是在加工高强度合金钢材料的时候，这个过渡结构能大幅提升刀具的抗扭强度，减少断刀的风险。
