交错齿T型槽铣削刀具结构设计

　　在常规金属切削加工场景里，T型槽的加工一直是平面铣削之后的关键工序，这类槽型广泛存在于机床工作台装夹基面、自动化线工装定位平台、重型设备的导轨安装基座上，普通立铣刀无法完成槽底侧向的切削成型，必须依靠专门的T型槽铣刀完成侧向余量的去除。这款刀具的设计首先从切削负载的分配逻辑入手，没有采用传统直齿通槽的排布方式，而是将切削刃做成交错排布的结构，相邻刀齿的切削轨迹在轴向存在微小的错位，这样在侧向进给切削的时候，每个刀齿承担的切削宽度被拆分，不会出现整圈刀齿同时接触工件侧面的情况，大幅降低了切削过程中的冲击振动，尤其是在45号钢、铸铁这类常见结构件材料的加工中，能有效避免打刀的风险。

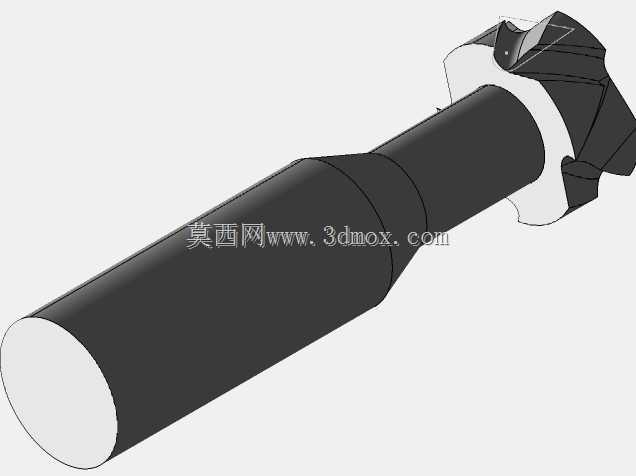

　　从实际安装适配的角度看，刀具的柄部采用标准的直柄结构，能够适配普通铣床、数控加工中心的弹簧夹头刀柄，不需要额外定制专用夹持工装，柄部和切削头之间做了锥度过渡段，这个过渡段的角度经过反复校核，既保证了刀具悬伸时的刚性，又能在加工深T型槽的时候避让槽口的上边缘，不会出现柄部刮擦已加工槽壁的问题。切削头的直径和厚度按照常规T型槽的国标尺寸系列做匹配，刃口的前角针对钢材加工做了正前角设计，后角预留了足够的避让空间，避免后刀面和已加工表面过度摩擦，这也是为什么这款刀具加工出来的槽壁光洁度比普通直齿T型槽刀更好的核心原因——更大的切屑容纳空间配合交错齿的分屑设计，切屑不会在槽腔内部堆积挤压，能顺着齿间的排屑槽顺利排出，减少了切屑刮伤已加工表面的概率。

　　在刀具磨制的工艺适配性上，整个刀具的外形结构完全适配普通工具磨床的加工轨迹，不管是采用硬质合金棒料整体磨制，还是用高速钢棒料做毛坯，都能通过常规的砂轮修整路径完成所有刃口的加工，不需要特殊的五轴磨削设备就能完成量产制造。刀齿的端部做了微小的倒角处理，不是锋利的直角边，这样在切入工件的时候能减少刀尖的崩损，延长刀具的连续加工时长，尤其是在粗加工T型槽留磨量的工序里，这个倒角设计能让刀具承受更大的进给量，不会因为刀尖应力集中出现早期失效。

　　实际加工使用的时候，这款刀具的切削路径需要注意，不能直接垂直扎入工件，需要先在工件上预钻落刀孔，或者先用立铣刀铣出直槽，再将T型槽铣刀伸入直槽内做侧向进给，刀具的过渡段长度决定了能够加工的T型槽深度，设计时已经考虑了常规工作台T型槽的深度范围，悬伸长度既满足加工深度要求，又不会因为悬伸过长导致刚性不足出现让刀现象。排屑槽的螺旋角度做了优化，切削时切屑会沿着螺旋槽向柄部方向排出，不会卡在切削头和槽壁之间，在乳化液冷却的加工条件下，排屑会更加顺畅，能够实现连续的进给切削，不需要频繁退刀清理切屑，能有效提升T型槽加工的整体效率。

　　从结构强度的角度校核，切削头和柄部的连接位置做了圆弧过渡，没有应力集中的直角台阶，在承受侧向切削力的时候，应力能够均匀分散到过渡段上，不会出现根部断裂的问题，这一点在加工较硬的合金钢材时尤为重要，很多普通T型槽刀的失效都是因为根部应力集中，在大进给切削时从根部折断，这款刀具的过渡结构设计刚好规避了这个常见的失效点。刀齿的交错排布还能平衡切削过程中的径向力，不会出现单侧受力过大导致刀具偏摆的情况，加工出来的T型槽两侧壁的对称度更容易保证，不需要后续做额外的钳工修整就能满足装配要求，不管是用来加工机床工作台上的装夹T型槽，还是加工自动化设备上的导轨安装槽，都能稳定满足尺寸精度和表面质量的要求。
