自动化设备用直线滑动执行模组结构

　　这款直线滑动结构在非标自动化集成项目里属于出镜率极高的基础执行部件，日常做单轴点位搬运、工位间物料转移的方案选型时，经常会用到这类成熟的滑台结构。从实际落地的工况来看，它能适配小型CNC等离子切割设备的割头进给轴，也能装在桌面级CNC路由设备上完成铣头的直线位移，甚至在轻载的拾取放置工位上，搭配对应的驱动件就能完成0.02mm级重复定位精度的往复动作，不用额外做复杂的导向结构改制。

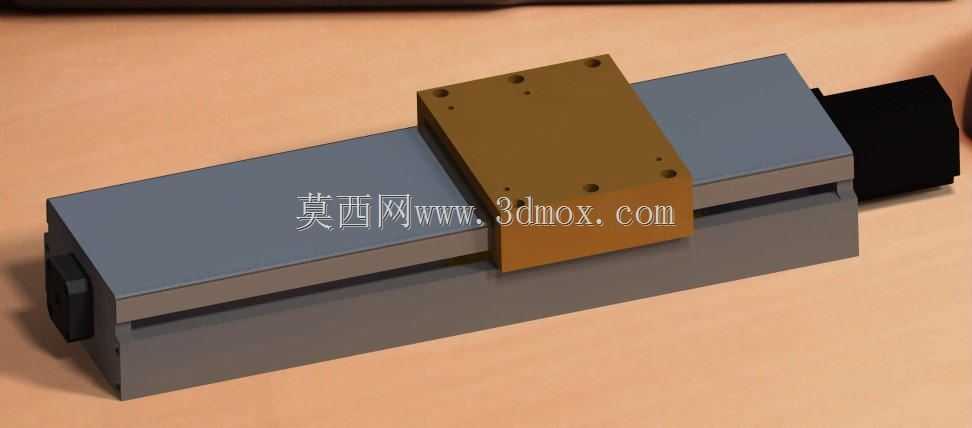

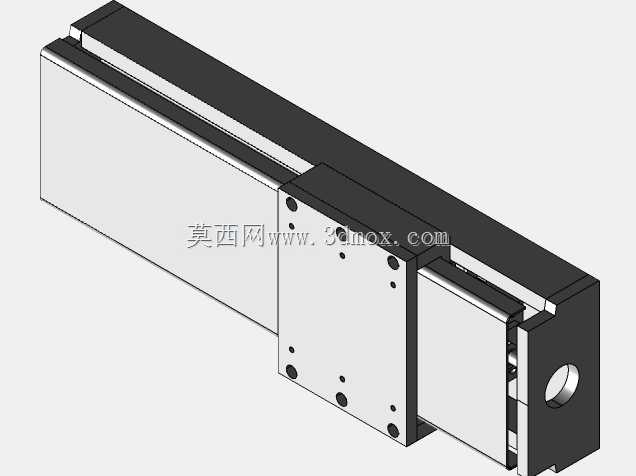

　　设计层面上，整个模组采用了集成化的思路，将导向滑轨、驱动安装位、滑台负载安装面整合在同一个基座型材内，基座两端预留了端盖安装孔位，一端可以直接加装步进或者伺服电机的连接法兰，不用额外设计转接支架，减少了装配时的同轴度调校工作量。滑台部分采用了下沉式的安装面设计，上面预留了成组的螺纹安装孔，不管是装气动夹爪、真空吸盘支架还是小型作业主轴，都能直接通过螺栓锁附，不需要再额外加过渡连接板，能有效压缩整个轴系的安装高度，适配设备内部局促的安装空间。

　　从安装边界来看，整个模组的基座截面为规整矩形，底部预留了通长的安装槽，既可以从底部穿螺栓锁在设备机架的安装面上，也能通过侧面的压块完成固定，安装方式灵活，不会因为机架面的孔位偏差出现装不上的问题。滑台的行程范围内做了硬限位的预留位，两端可以加装缓冲胶垫或者行程开关触发块，避免调试过程中出现滑台超程脱轨的问题。导向部分采用了内置的线性滑轨结构，负载块和滑轨之间的滑块预压可以根据实际负载情况调整，轻载高速工况下调低预压能降低运行阻力，带一定切削负载的工况下调高预压就能提升整体刚性，减少切削过程中的震颤。

　　实际做三维建模的时候，这个结构的各个配合面都做了公差预留，基座和端盖的配合位、滑台和内置滑块的安装位都留了对应的装配间隙，不会因为加工误差出现装配件卡滞的问题。走线位置也做了对应的预留，不管是用坦克链走线还是直接走柔性线缆，基座侧面都有足够的空间固定线缆固定件，避免运行过程中线缆被滑台剐蹭。这类滑台在做方案的时候，不用从零开始拆分滑轨、滑块、基座的每个细节，直接调用成熟结构就能快速完成整台设备的轴系布局，能大幅缩短方案设计的周期，也能减少后续加工装配过程中出现的结构干涉问题。
