单耳铰接式长行程液压执行油缸结构

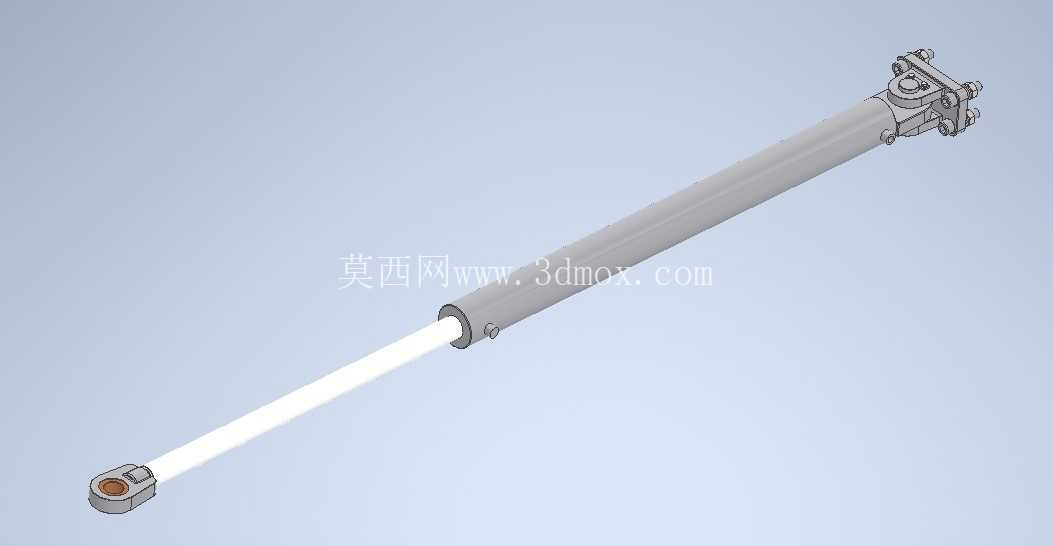

　　在重型装备的直线驱动场景里，这类长行程单耳铰接液压缸的适配场景覆盖极广，从压铸模具的抽芯动作、铸造生产线的模架开合，到工程设备的举升、工装夹具的压紧动作，都能见到同结构油缸的应用。不同于法兰安装的刚性固定油缸，这款采用缸筒尾端铰接、杆端单耳环连接的结构，能够补偿安装过程中存在的小角度同轴度偏差，避免设备运行过程中因机架形变、安装错位带来的活塞杆侧向憋劲问题，大幅降低密封件的偏磨损耗。从结构设计逻辑来看，这款油缸采用了细长型缸筒构型，针对长行程工况下的活塞杆挠度问题做了针对性优化：杆端的耳环连接位内置了耐磨衬套，既可以降低铰接位的转动摩擦阻力，也能在承受径向载荷时分散应力，避免杆端螺纹或焊接位置出现应力集中断裂。

　　缸筒尾端的铰接座采用了分体式法兰连接结构，相比焊接式尾座，这种结构更便于后期拆解维护，更换密封件、导向套时不需要破坏缸筒整体结构，日常运维的拆装效率更高。在实际选型适配过程中，首先要关注的是安装边界尺寸：缸体尾端铰接孔的中心距、杆端耳环的孔径与宽度，直接决定了油缸能否适配现有设备的安装支座；完全缩回时的两端铰接点中心距、完全伸出时的总长度，是校核设备行程空间的核心参数，需要避免伸出时杆端超出设备安全防护范围，缩回时缸体与周边结构件发生干涉。导向套的长度设计也匹配了长行程的使用需求，更长的导向支撑可以在活塞杆伸出至最大行程时，提供足够的支撑跨度，减少活塞杆伸出后的下垂量，避免活塞杆表面拉伤、密封件提前失效。进出油口的位置设置在缸筒尾端的铰接座侧方，管路排布时可以顺着机架走线，避免油缸摆动过程中拉扯液压油管，也能减少管路与周边结构的摩擦剐蹭。在功能特性上，这款油缸属于双作用单活塞杆结构，通过压力油驱动活塞杆伸出与缩回，相比单作用弹簧复位油缸，它的缩回动作同样具备稳定的输出推力，能够适配需要双向施力的工况，比如模具的锁紧与松开、料门的关闭与开启，都可以依靠油缸的双向驱动力完成动作，不需要额外配置复位机构。

　　缸筒内壁的加工精度、活塞杆表面的镀铬层硬度与粗糙度，直接决定了油缸的内泄漏量与使用寿命，这类工业级油缸的密封系统通常会组合采用防尘圈、轴用密封圈、孔用密封圈与导向环的多层结构，既可以阻挡外界的粉尘、金属碎屑进入缸筒内部，也能保证高低压工况下的密封可靠性，减少内泄带来的推力损失。在铸造生产线的压铸模具配套场景中，这类油缸通常用来驱动大型抽芯机构的往复动作，长行程设计可以满足大深度型芯的抽出距离要求，铰接式安装能够抵消模具受热膨胀带来的位置偏移，避免高温工况下油缸安装位出现卡滞。

　　在做三维建模校核时，需要重点验证几个关键位置的运动干涉：一是活塞杆完全伸出时，杆端耳环与被驱动部件的摆动角度是否在铰接衬套的允许偏转范围内，避免偏转角度过大造成衬套异常磨损；二是油缸摆动过程中，缸筒外壁与周边的管路、机架结构是否存在最小安全间隙，尤其是设备运行时的振动位移量要纳入间隙校核范围；三是进出油口的连接管路在油缸全行程摆动时，弯折半径是否满足液压油管的最小弯曲半径要求，避免油管反复弯折出现爆管隐患。另外，杆端耳环的连接销需要配置可靠的防松结构，避免设备长期振动下连接销脱出，造成驱动失效。这类油缸的推力参数由缸径与系统工作压力决定，选型时需要结合负载大小、动作速度要求匹配对应的缸径与杆径，长行程工况下还要核算活塞杆的压杆稳定性，避免大负载伸出时活塞杆出现失稳弯曲。
