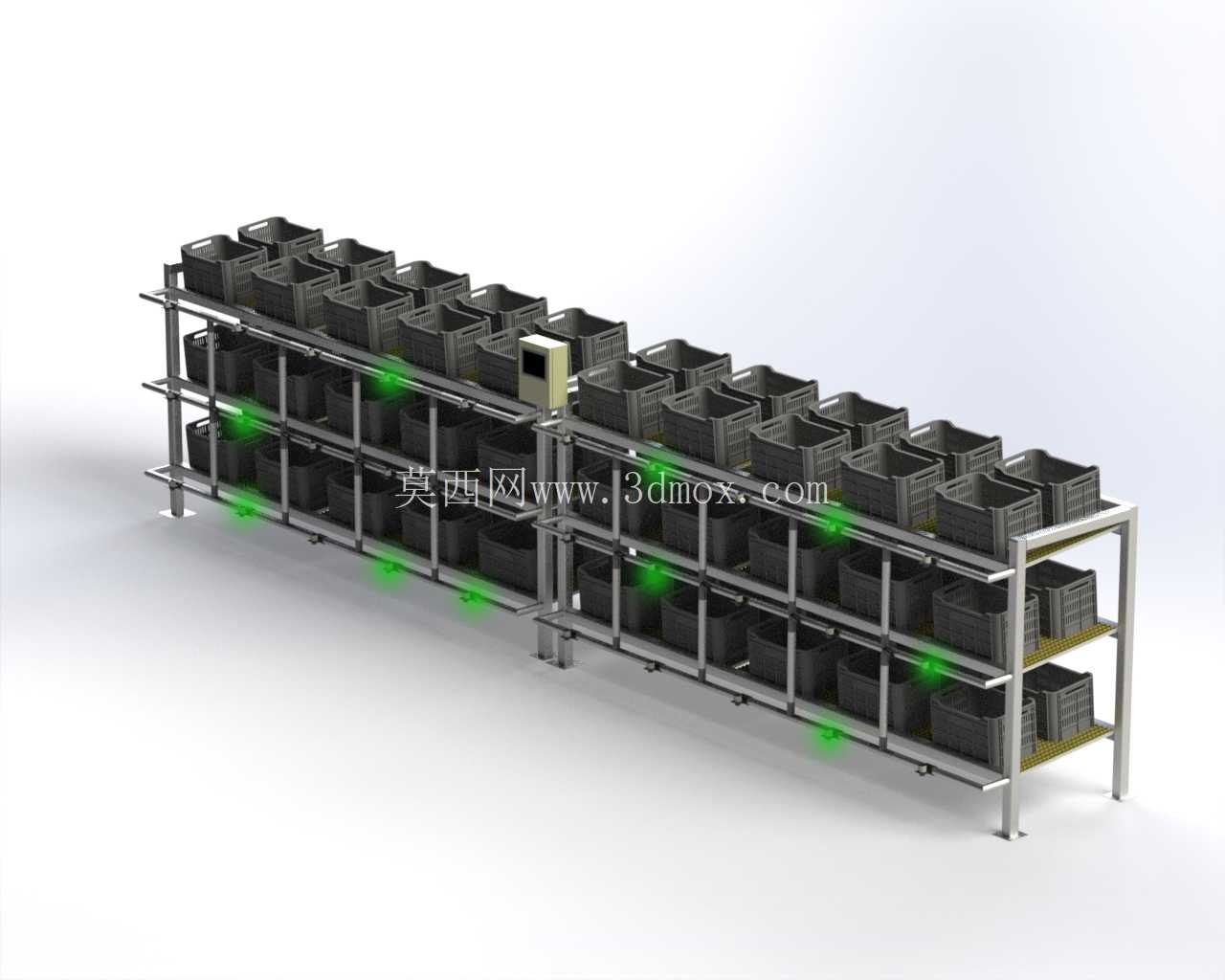

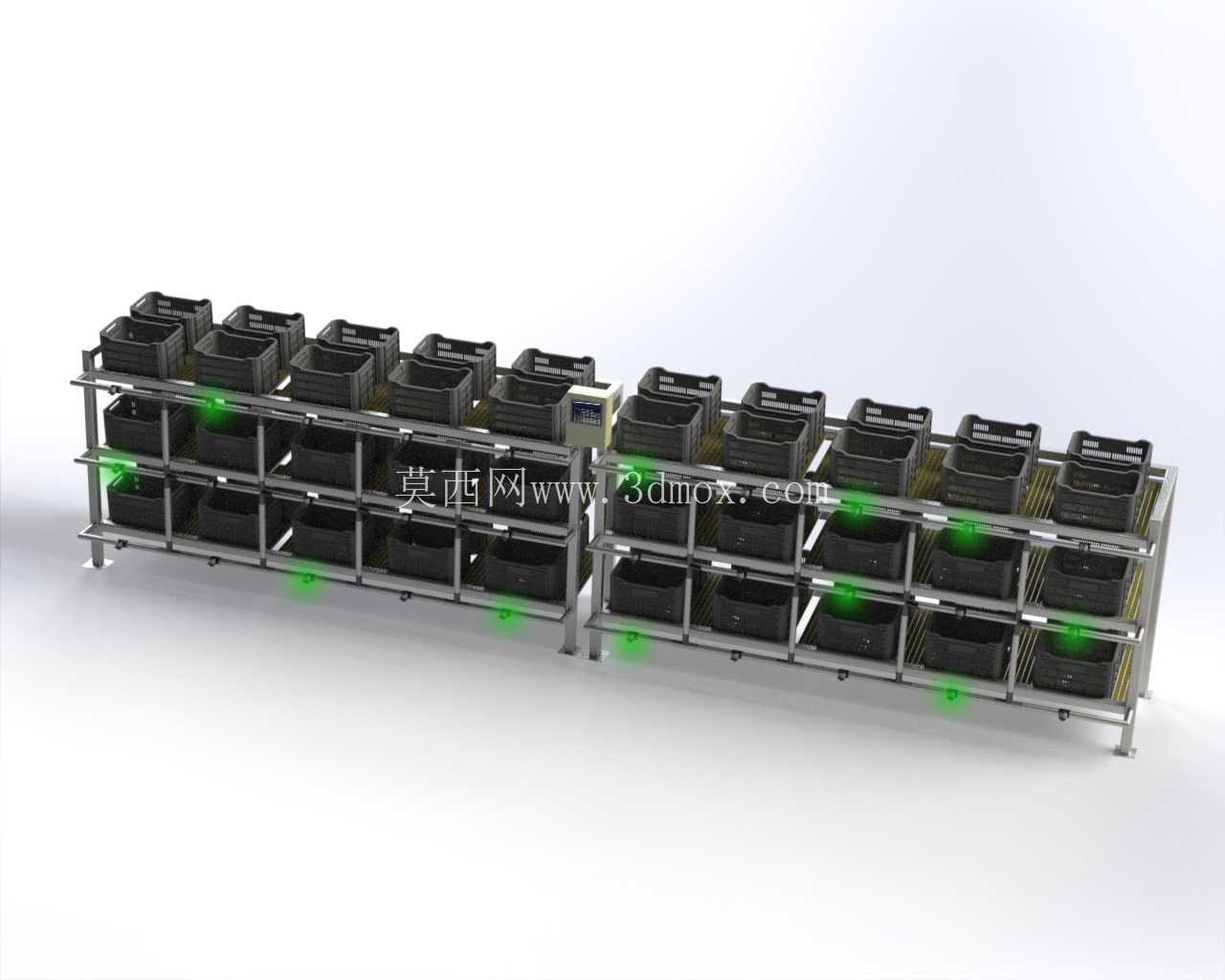

带智能拣选功能的多层仓储货架结构

这套带拣选系统的货架主要面向电商中小件仓、制造业线边仓、电子元器件原料仓这类需要高频次小批量拣货的场景，区别于传统重型横梁式货架只做整托存储的定位，这套结构从设计之初就围绕“人到货”拣选的作业效率做优化，适配标准塑料周转箱的存储需求，单格位的尺寸完全匹配市面上通用的400*300、600*400规格周转箱，不需要额外定制料箱就能直接上线使用，能大幅降低仓储端的容器采购成本。

从结构组成来看，主体框架采用PTR型材搭配金属连接件组装，没有采用整体焊接的结构，所有立柱、横梁、层板之间都用标准紧固件连接，现场安装不需要焊接设备，只需要常规的内六角扳手、橡胶锤就能完成组装，后期如果需要调整货位高度、扩展货架长度，只需要拆卸对应位置的紧固件就能重新排布，不会像焊接货架那样改动就需要切割返工，适配仓储布局动态调整的需求。货架底部配置的滚轮组件不是普通的移动脚轮，而是带导向限位的轨道轮，适配仓储地面预埋的导向轨道，整排货架可以沿着轨道横向平移，不需要在每两排货架之间预留作业通道，能把仓储空间的利用率提升40%以上，尤其适合租金成本较高的城区仓、厂房内部空间有限的线边缓存区使用。

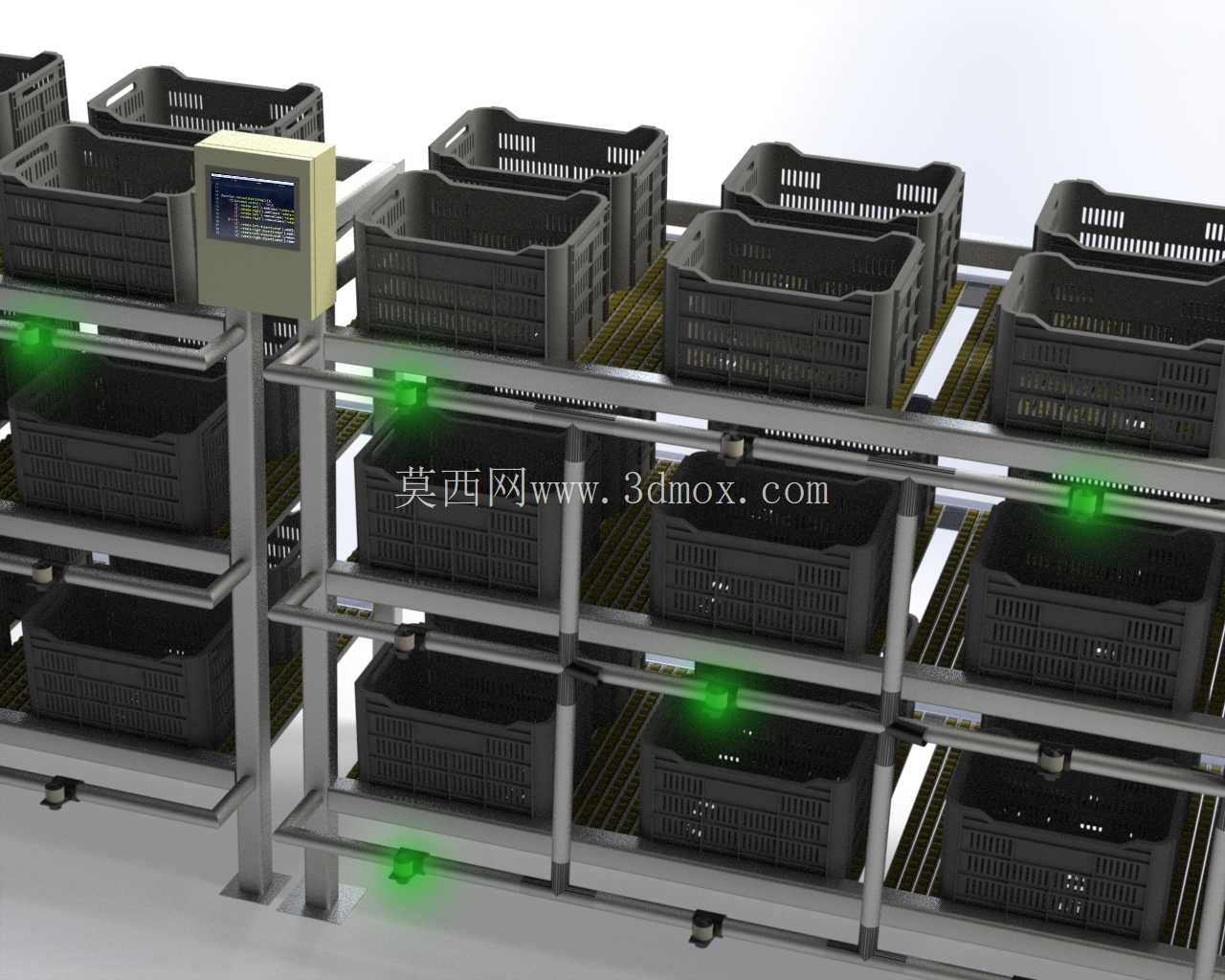

拣选系统的点位布置是这套结构的设计核心，每个货位对应的绿色指示灯是拣选提示单元，和仓储管理系统对接之后，接到拣货指令时对应货位的灯会点亮，拣货人员不需要拿着纸质拣货单挨个找货位，沿着亮灯的位置取货就能完成作业，能把新员工的拣货培训周期从一周压缩到半天，同时拣货差错率能降到万分之三以内，比传统纸单拣货的效率提升至少两倍。指示灯的安装位置特意选在货位前侧横梁的下沿，不会被料箱遮挡，人员站在通道侧抬头就能看到亮灯提示，布线全部隐藏在横梁的型材空腔内，外部没有明露的线缆，避免作业过程中线缆被料箱剐蹭脱落，也不会积灰影响后期维护。

安装边界方面，单组标准货架的长度控制在3.6米，高度2.2米，深度0.8米，四层存储位的设计刚好匹配人工站立拣货的伸手可达高度，最高层的货位距离地面1.8米，普通身高的作业人员不需要踩梯子就能取到最上层的料箱，不需要额外配置登高设备，也避免了高空取货的安全隐患。货架底部的滚轮安装面距离地面的高度预留了100mm的间隙，适配普通环氧地坪的3mm以内的平整度误差，如果现场地面平整度偏差较大，只需要在滚轮支架处加装调整垫片就能找平，不需要重新做地面处理。货架的端部预留了系统对接的安装位，可以加装扫码终端、电子标签等扩展配件，不需要额外在框架上打孔，所有安装孔位在型材生产阶段就已经预冲完成，现场装配的时候直接用螺栓固定即可。

从载荷设计来看，每层单个货位的额定载荷是50kg，完全满足中小件电子料、五金配件、电商快消品的存储需求，横梁的挠度经过校核，满载情况下横梁的下挠量不超过跨度的1/1000，长期使用不会出现横梁变形导致料箱卡滞的问题。立柱的底部配置了可调支撑脚，当货架不需要移动的时候，可以把支撑脚放下顶到地面，把滚轮抬离地面，避免货架受外力碰撞出现移位，固定状态下的货架抗侧向推力满足仓储货架的安全规范要求，即使人员不小心撞到货架也不会出现倾翻的风险。料箱的放置位设计了2度的前倾角度，料箱放上去之后会自然向前倾斜，拣货人员取货的时候不需要伸手往货位深处探，拿取最内侧的物料也很方便，同时前倾角度不会太大，避免料箱从货位滑落，每个货位前侧还设计了10mm高的挡边，即使货架移动过程中有轻微震动，料箱也不会从货位上掉下来。
