重型悬臂式型钢仓储货架结构设计

在机械加工、金属型材流通、重型零部件生产车间的仓储环节，长尺寸物料的存储一直是仓储规划中的难点——常规的层板式货架受立柱间距、层板承重限制，无法适配6米以上的型钢、管材、长轴类工件的存放需求，而地面堆垛不仅占用大量通道面积，还存在物料磕碰变形、存取效率低下、吊装作业安全隐患多等问题，这款悬臂式型钢货架正是针对这类长尺寸重型物料的存储需求开发的专用仓储结构。

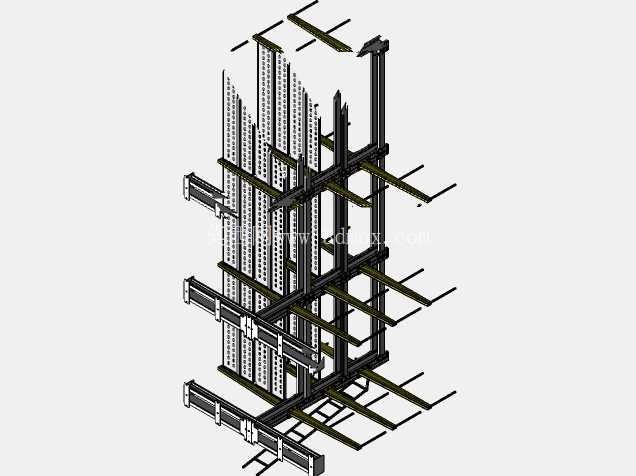

从结构设计逻辑来看，整个货架采用模块化组合式钢结构设计，底部为通长的H型钢地梁，地梁通过膨胀螺栓与车间混凝土地面固定，作为整个货架的承重基础，地梁的截面选型经过载荷校核，可将上部立柱传递的集中载荷均匀分散到地面，避免局部地面压强过大导致的沉降问题。垂直方向的主立柱采用加厚矩形钢管焊接成型，立柱与地梁之间采用高强度螺栓配焊接加强筋的连接方式，既保证安装阶段的可调性，又能在满载工况下抵抗悬臂端载荷产生的倾覆力矩。

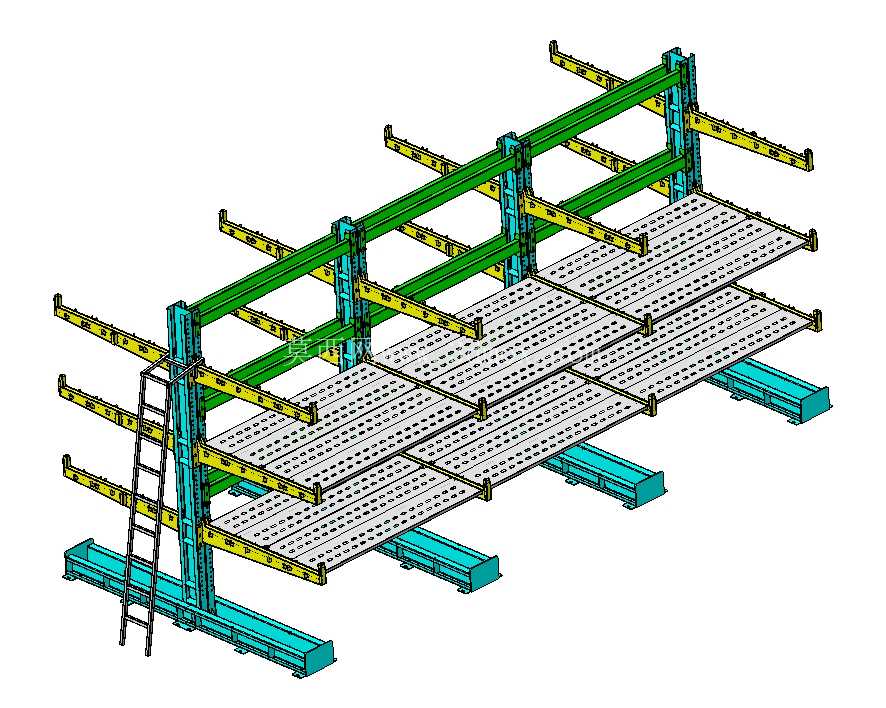

货架的核心承载部件为分层布置的可调式悬臂，悬臂采用变截面型钢制作，靠近立柱的根部做加厚加强处理，匹配悬臂受力时根部弯矩最大的力学特性，悬臂与立柱的连接采用挂接式可调结构，立柱上预冲有等间距的调节孔位，可根据存放物料的直径、截面尺寸灵活调整每层悬臂的安装高度，无需对主体结构做二次加工。悬臂端部设置有向上的挡边，可防止存放的长型物料沿悬臂轴向滑落，同时挡边做圆弧倒角处理，避免吊装取放物料时刮伤工件表面。

货架中部设置的带孔钢平台为辅助存储层，平台面板采用冲孔花纹钢板制作，表面的冲孔既可以减轻平台自重，又能减少积尘、积油，花纹表面可增大摩擦力，避免放置在平台上的工装、零散工件出现滑移。平台下方设置有横向加强梁与斜向支撑，将平台载荷均匀传递到两侧的主立柱上，平台的承载能力可满足中小型工装、零部件的临时存放需求，充分利用货架中部的闲置空间。

考虑到高层物料存取的便利性，货架侧部集成了固定式爬梯，爬梯踏步采用防滑花纹钢板制作，爬梯与主立柱之间通过螺栓固定，爬梯两侧设置有防护扶手，作业人员可通过爬梯到达高层悬臂位置进行物料盘点、辅助吊装作业，爬梯的安装位置避开了物料吊装的作业路径，不会影响正常的物料存取操作。

在安装边界方面，这款货架为单排悬臂结构，安装时需要预留后侧的安全距离，后侧距离墙面或固定障碍物的距离不小于200mm，方便后期对货架后侧螺栓进行检查紧固；货架前侧为物料吊装作业通道，通道宽度需要根据车间使用的叉车、行吊的作业半径确定，通常预留不小于3.5米的通道宽度，保证长型物料吊装时不会与货架主体发生碰撞。货架的单根悬臂额定载荷根据悬臂长度不同做了分级设计，选型时需要根据存放物料的单根重量、每层存放的物料总重匹配对应规格的悬臂，避免超载使用。

从实际应用场景来看，这类货架广泛应用于钢材市场的型材存储区、机械制造厂的原材料仓库、钢结构加工车间的半成品存放区，相比传统的地面堆垛方式，可提升3倍以上的空间利用率，同时物料分类清晰，吊装存取时无需倒垛，可大幅缩短长型物料的存取作业时间，悬臂的可调结构也能适配不同规格的型材、管材、长轴类、异型材类工件的存储需求，整体钢结构表面采用喷塑处理，可适应车间内多粉尘、少量油污的作业环境，长期使用不会出现锈蚀掉漆的问题。在结构建模过程中，所有连接孔位、螺栓规格、型材截面都做了参数化设置，设计人员可根据实际仓储的载荷需求、场地尺寸快速调整货架的整体长度、高度、悬臂层数，快速生成适配不同场景的货架结构方案。
