齿距测量用游标齿轮卡尺结构设计

在齿轮加工车间的工序间检测环节，普通游标卡尺无法完成齿厚、齿距的跨齿测量作业，这类游标齿轮卡尺正是针对直齿、斜齿圆柱齿轮的公法线长度、齿厚偏差检测开发的专用量具，日常也可替代普通游标卡尺完成常规的内外径、深度、台阶尺寸测量，适配机加工现场、计量室抽检、工装调试等多场景的尺寸核验需求。

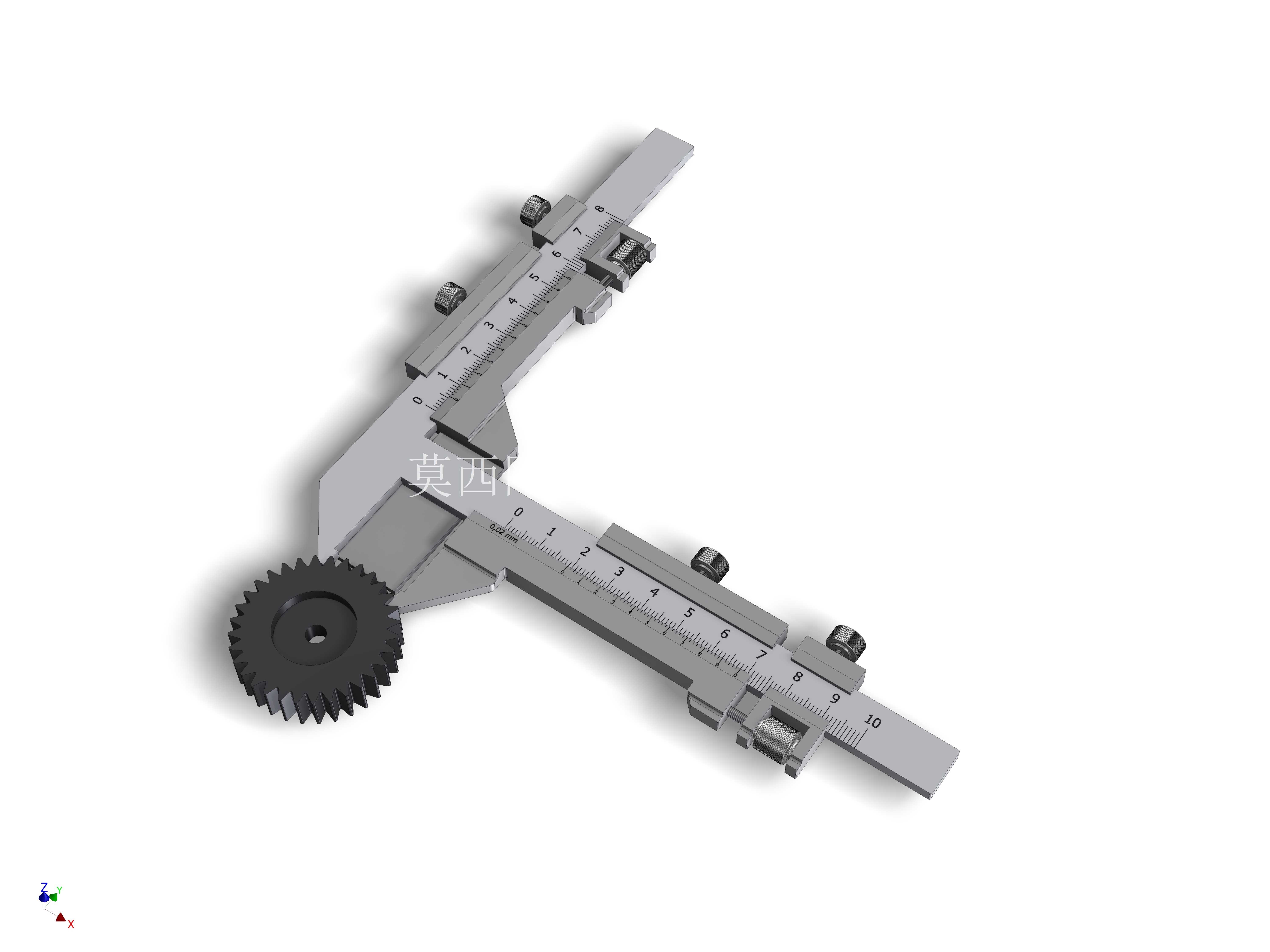

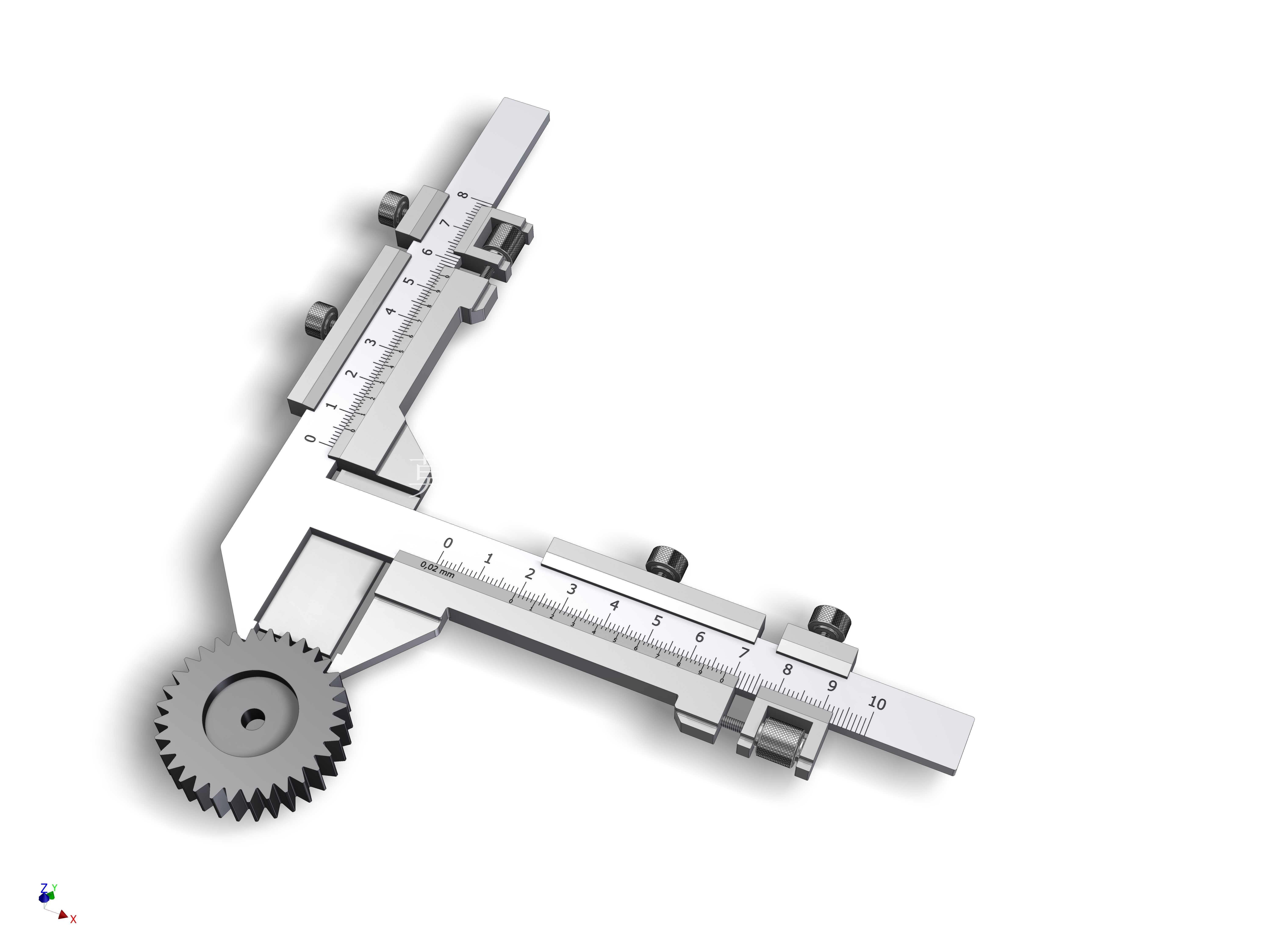

从结构设计逻辑来看，这款卡尺在普通游标卡尺的基础上优化了量爪测量面的齿形适配结构，固定量爪与活动量爪的测量端做了贴合齿轮齿廓的修型处理，测量时两个量爪可卡入对应齿槽，避开齿顶倒角、齿根过渡圆角的干涉区域，保证测量面与齿面的有效接触长度，避免普通平量爪测量齿厚时出现的点接触、测量值偏差过大的问题。尺身主刻度沿用公制毫米刻度体系，游标分度值匹配常规齿轮检测的精度要求，配合尺框上的锁紧装置，可在测量完成后锁定尺框位置，方便操作人员读取数值，避免移动过程中尺框窜动导致的读数误差。尺身尾部保留了深度测量杆结构，可完成盲孔深度、台阶高度的常规测量，实现一卡多用，减少现场操作人员更换量具的频次。

从实际使用的边界尺寸来看，这款卡尺的主尺长度适配模数1到模数6的圆柱齿轮公法线测量需求，量爪的开合行程覆盖常规中小模数齿轮的跨齿数测量范围，尺身整体采用不锈钢材质做淬火处理，测量面硬度满足频繁接触金属工件的耐磨要求，日常使用中无需担心磕碰导致的测量面拉伤、刻度磨损问题。尺框与主尺的配合间隙做了研磨调整，滑动过程无明显卡滞或旷量，保证测量时的示值稳定性，微动装置的设计方便操作人员在卡入齿槽后做精细微调，避免推力过大导致量爪压伤齿面或者测量力过大带来的示值偏差。

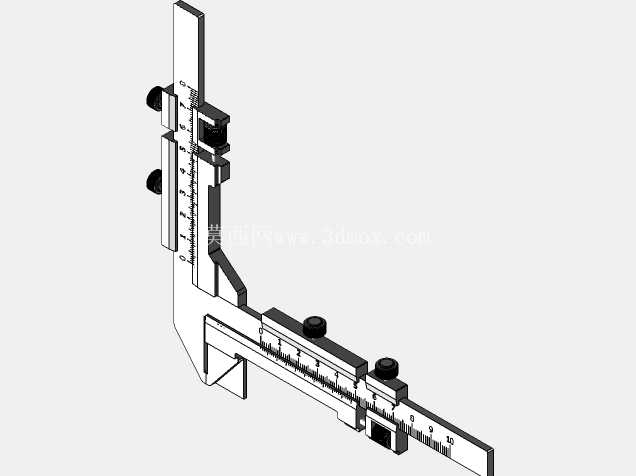

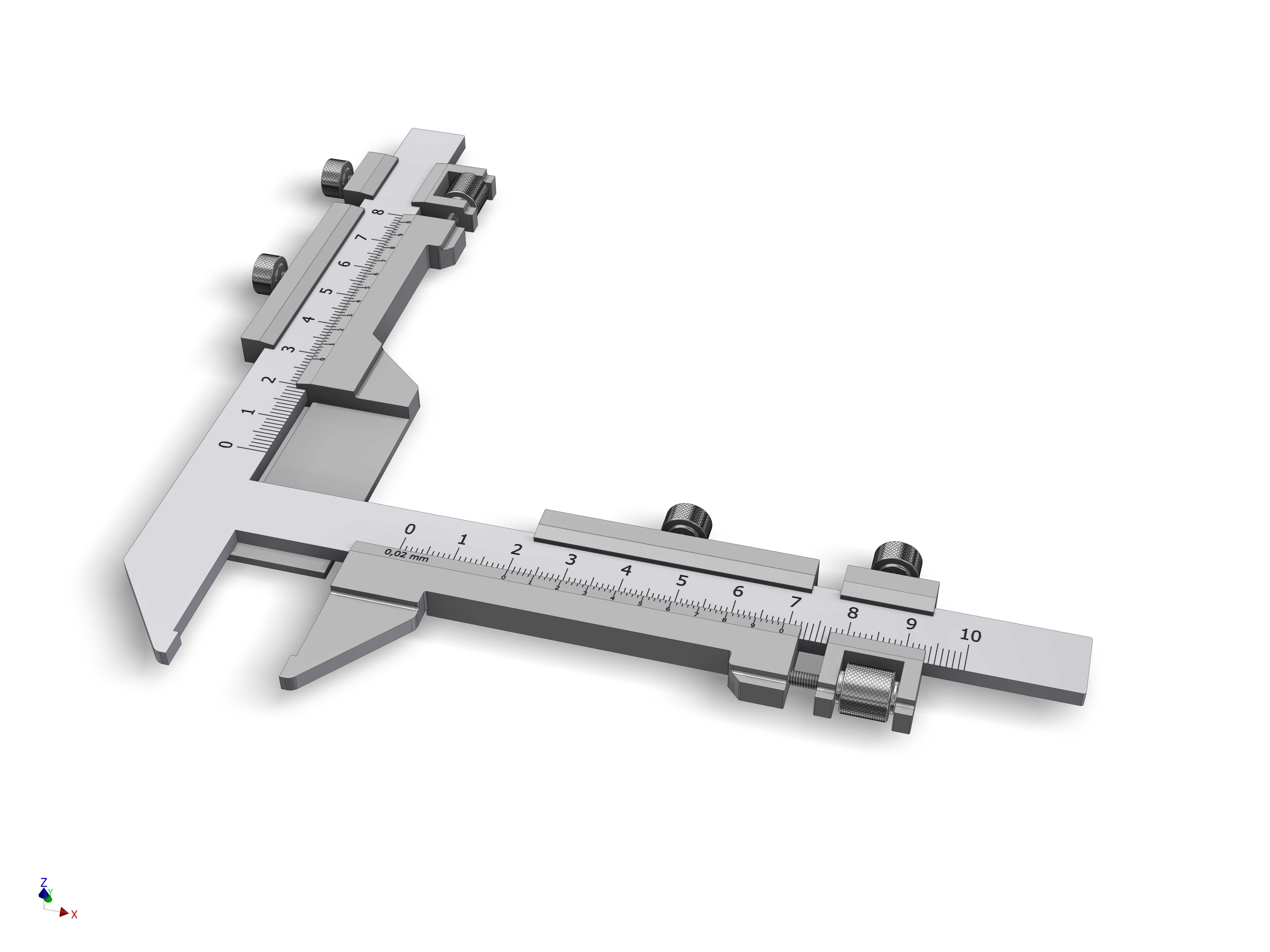

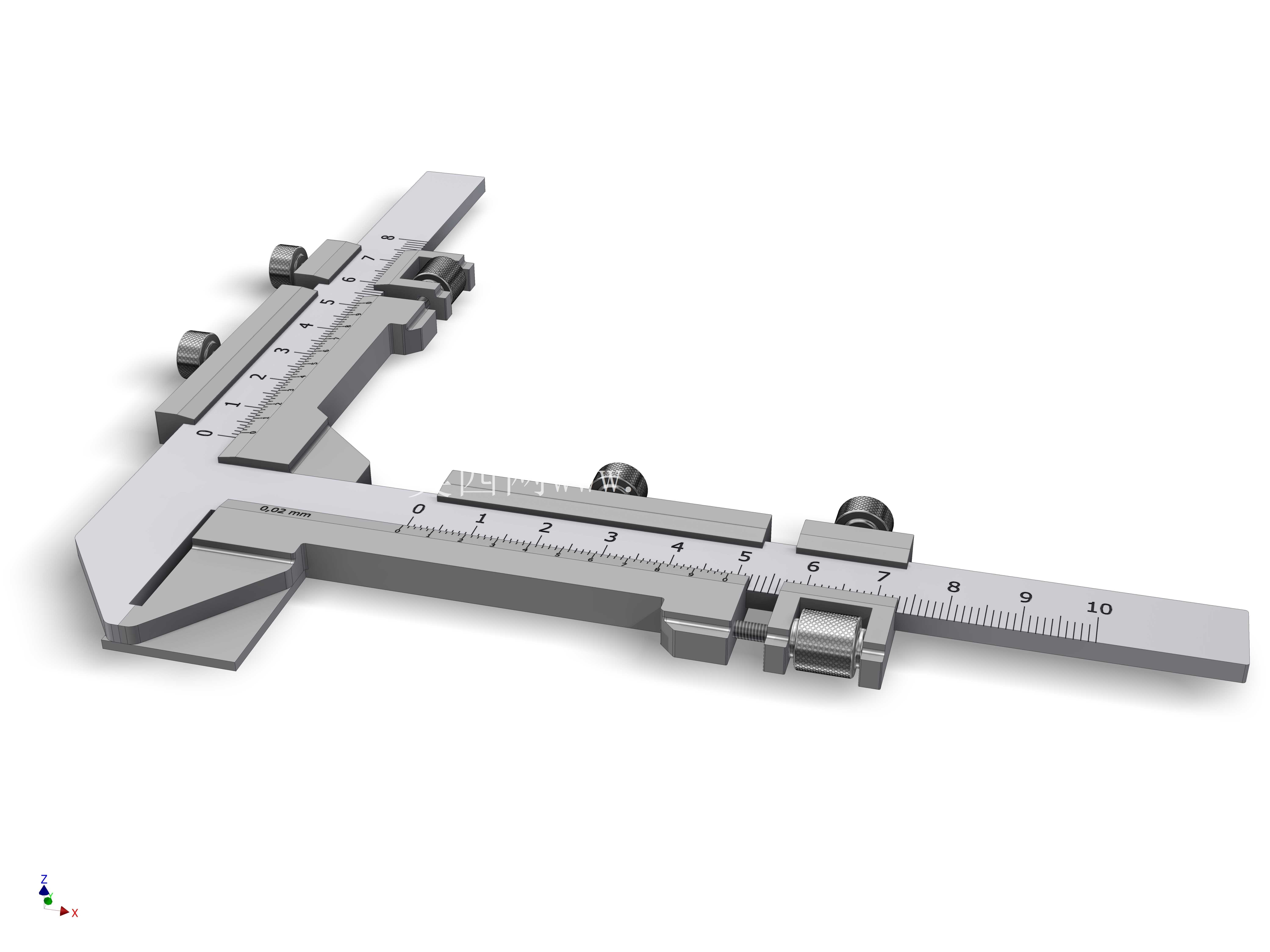

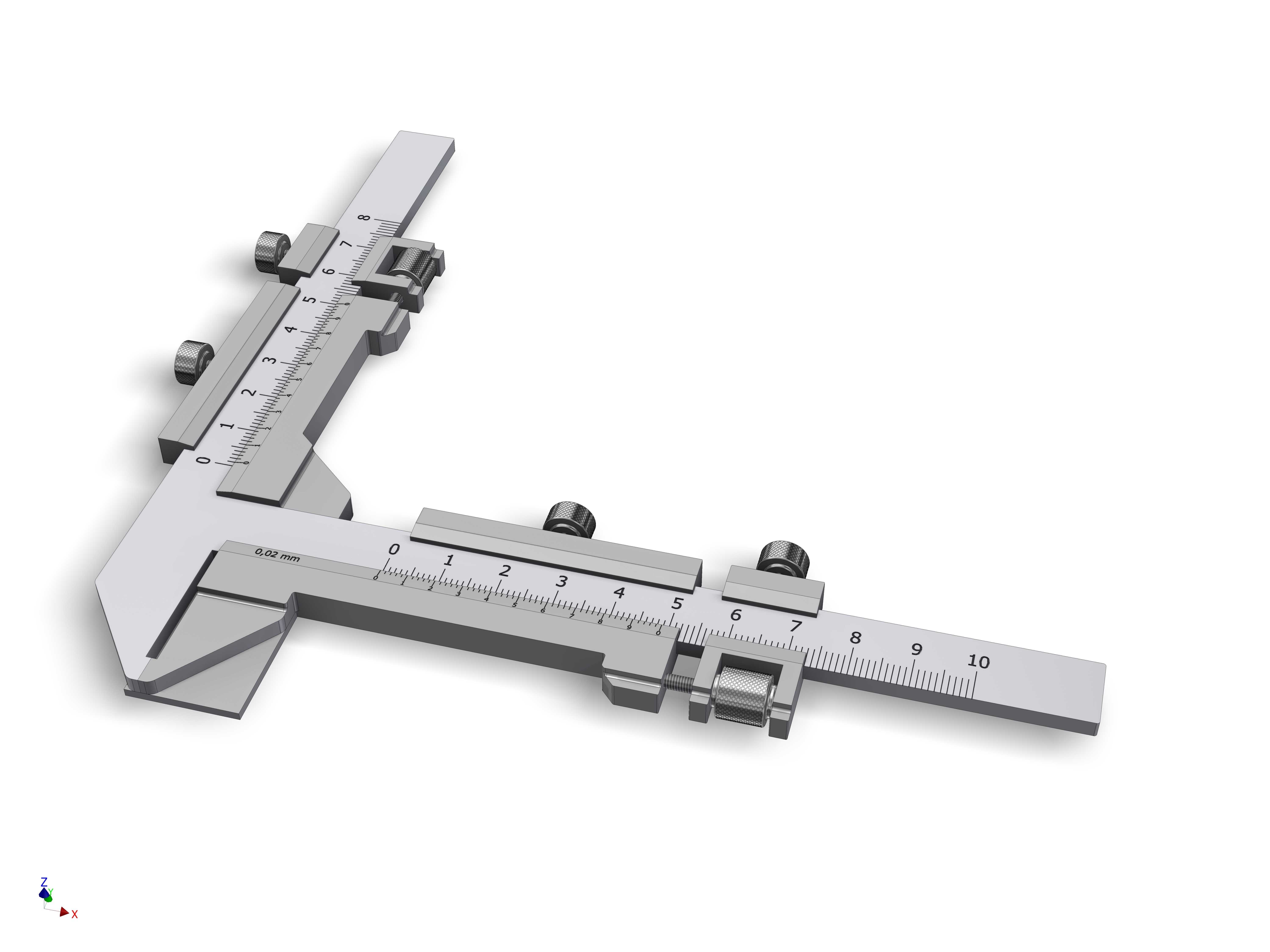

建模过程中优先还原了量具的实际装配关系，主尺与尺框的配合面、游标刻度的对齐位置、锁紧螺钉的安装位置、量爪测量面的形位公差都做了对应还原，需要注意的是，这个建模参考的是公开的量具外形尺寸参数，未做计量级的精度还原，模型可用于量具结构教学、车间检测工位的工装布局示意、测量作业的仿真演示场景，不能直接作为量具生产的加工图纸使用。实际生产这类齿轮卡尺时，还需要对测量面做平面度、平行度的精度校验，刻线精度需要符合计量器具的相关标准，配合面的粗糙度、硬度都要满足行业规范，才能保证成品的测量精度符合使用要求。

在齿轮加工的批量生产场景中，这类专用卡尺是一线操作人员最常用的在线检测工具，相比千分尺、齿轮测量中心等设备，它的操作门槛更低，读数直观，不需要复杂的调零、校准流程，可在机床旁快速完成工件的抽检测量，及时发现加工过程中的刀具磨损、进刀偏差问题，避免批量报废的情况出现。针对小模数齿轮的测量，量爪的尖端做了窄边处理，可顺利卡入宽度较小的齿槽，不会出现量爪无法到位导致的测量值偏大问题；针对大模数齿轮的测量，量爪的测量面长度做了对应延伸，保证与齿面的接触位置落在分度圆附近，还原真实的公法线长度测量状态。尺身的防滑设计方便操作人员带劳保手套操作，锁紧装置的拨块位置符合单手操作的人机工程学，测量完成后拇指即可推动锁紧块锁定尺框，另一只手就可以持工件或者记录测量数值，适配车间快节奏的检测作业需求。
