摩托车CSP车架焊接定位工装夹具

这套定位工装主要面向两轮摩托车CSP结构车架的焊装工序场景，在车架管件拼焊、附件组焊的生产环节中承担核心定位基准作用，能够替代传统划线定位、简易靠山装夹的作业模式，从根源上降低车架焊接过程中的尺寸偏移、管件错位问题，保障批量生产时各批次车架的安装孔位、管件搭接角度、前后安装基准的一致性，避免后续整车装配时出现发动机挂点错位、前后轮安装同轴度超差、覆盖件装配间隙不均等常见质量问题。

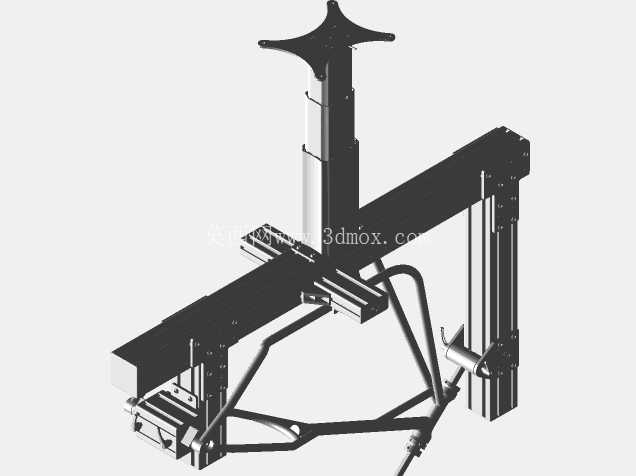

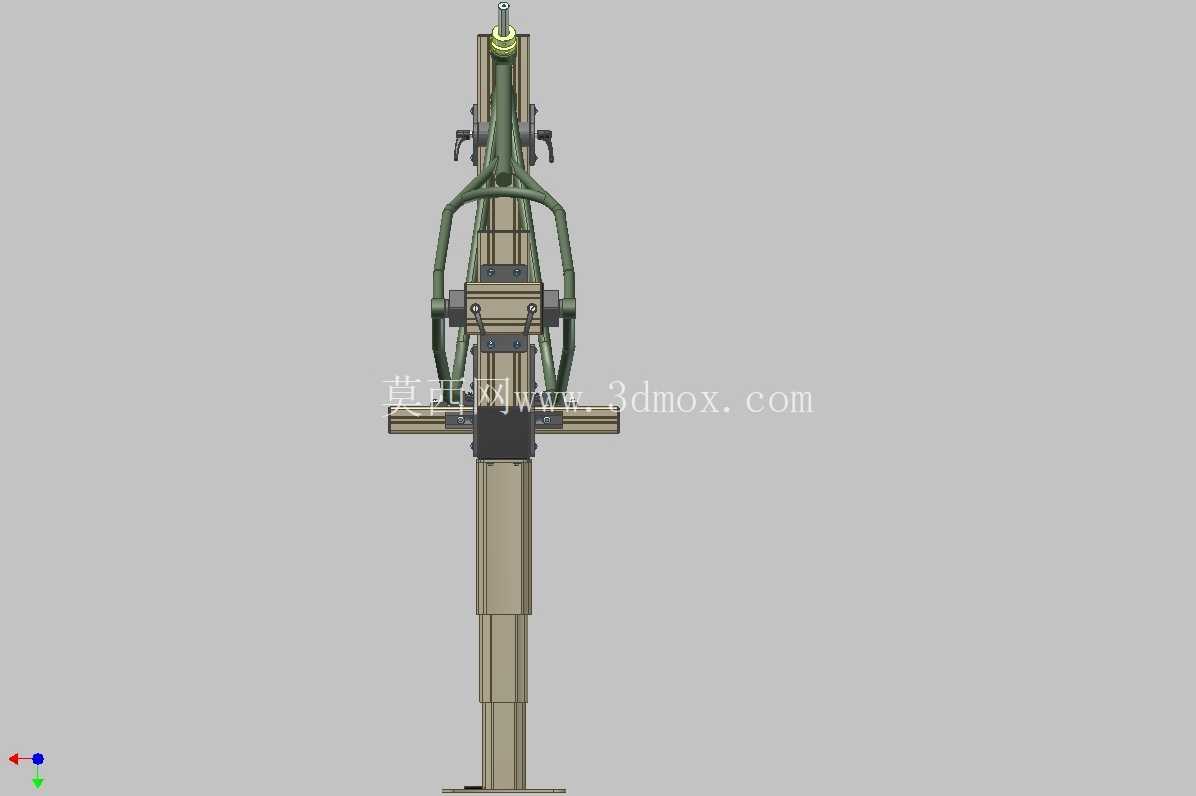

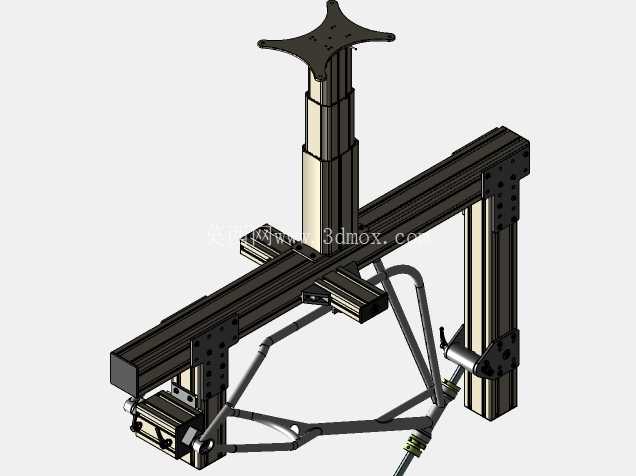

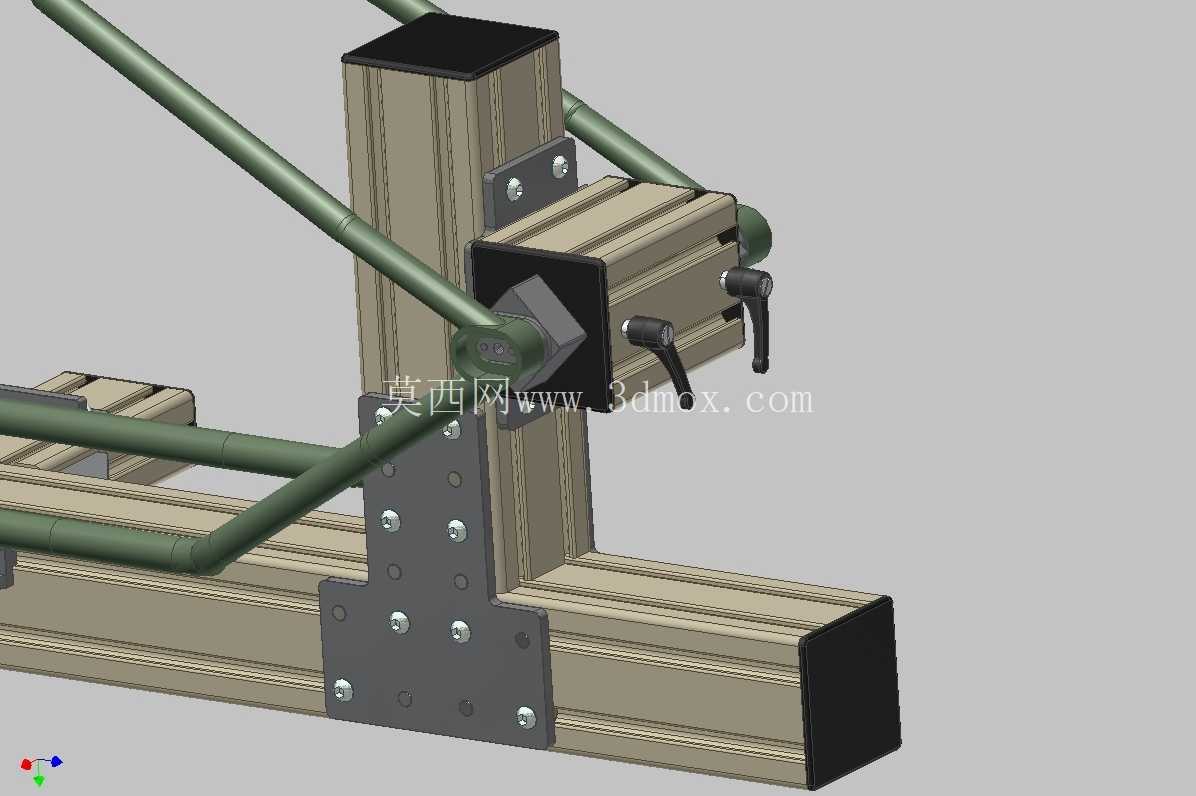

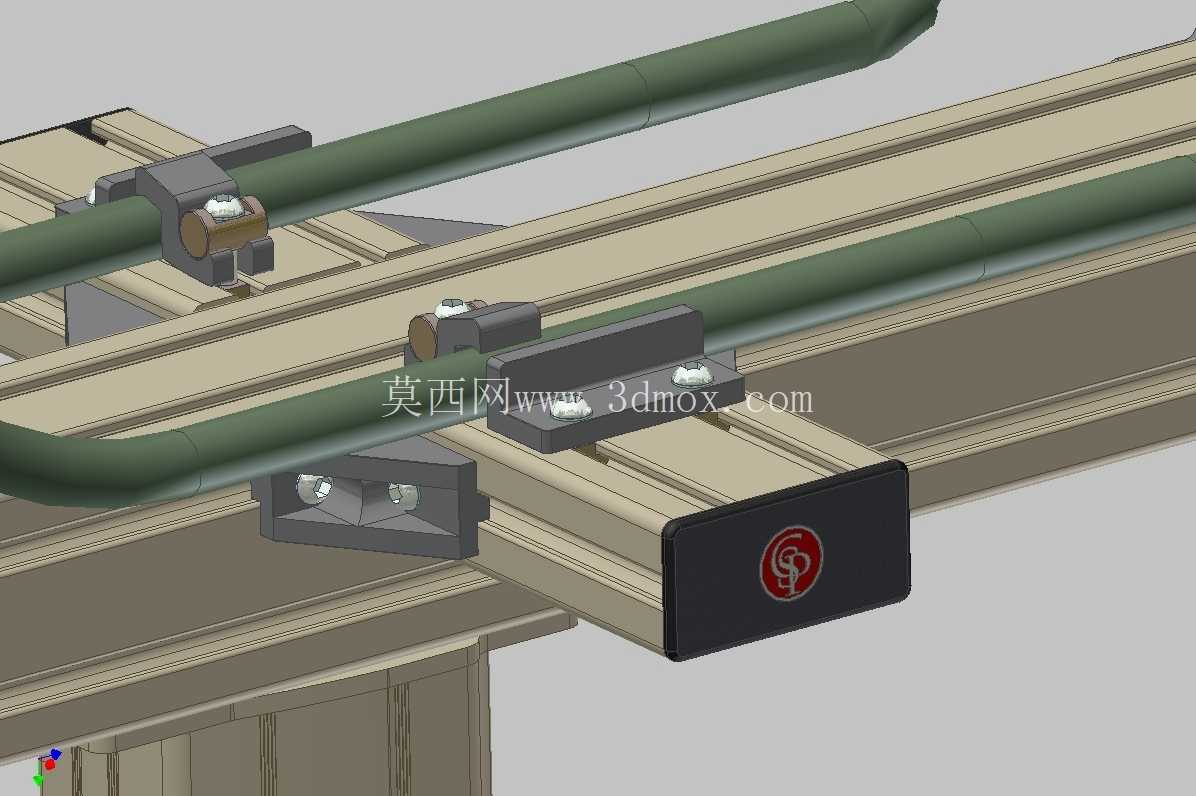

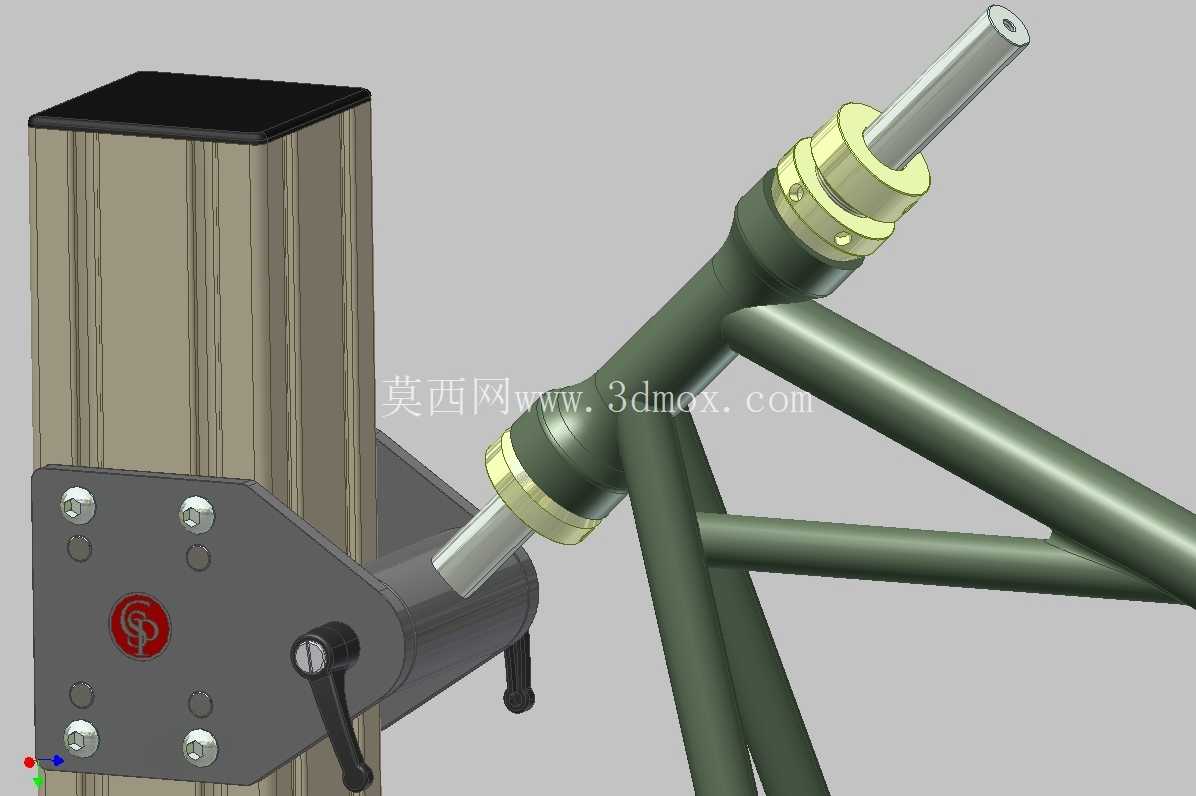

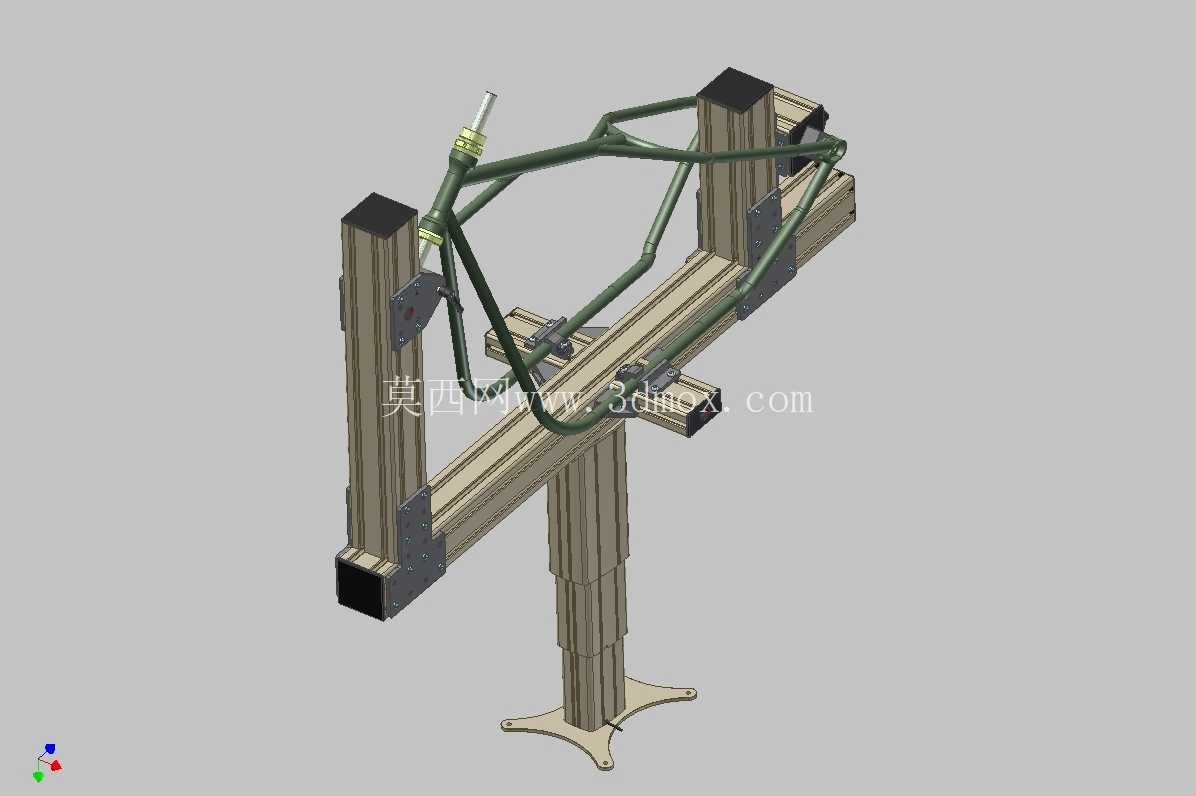

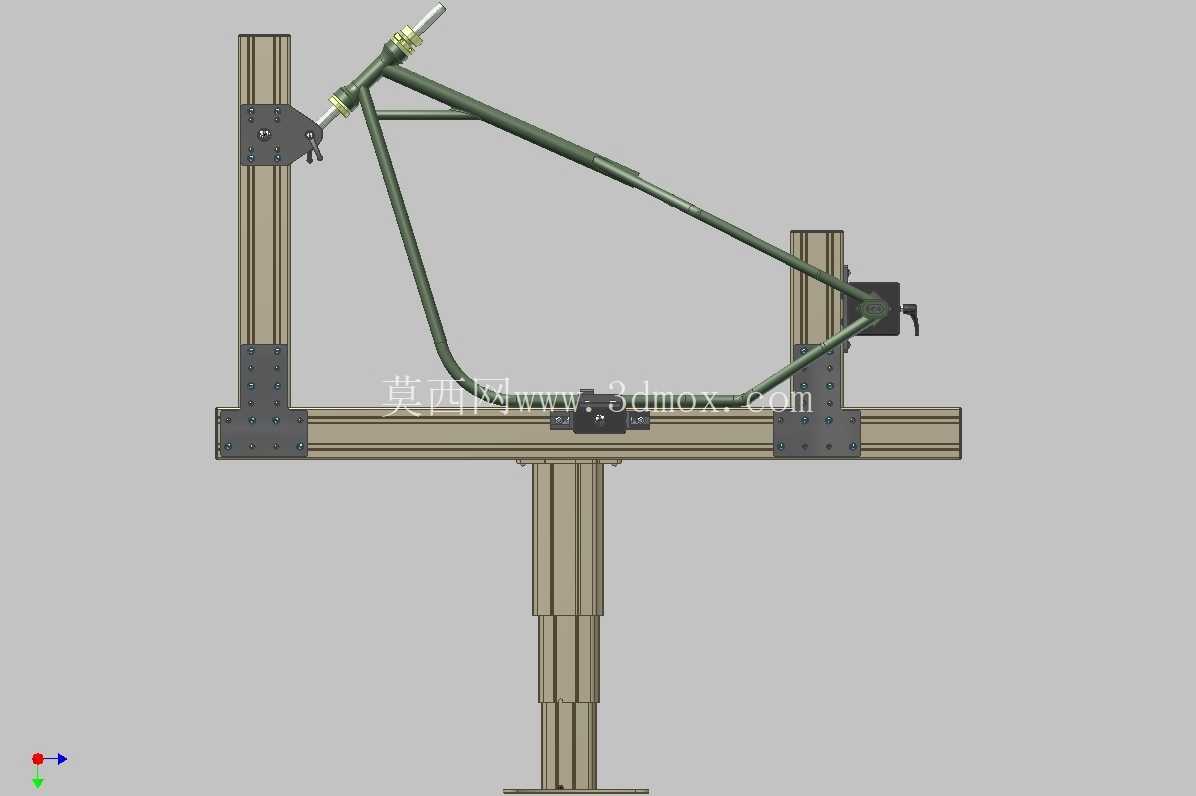

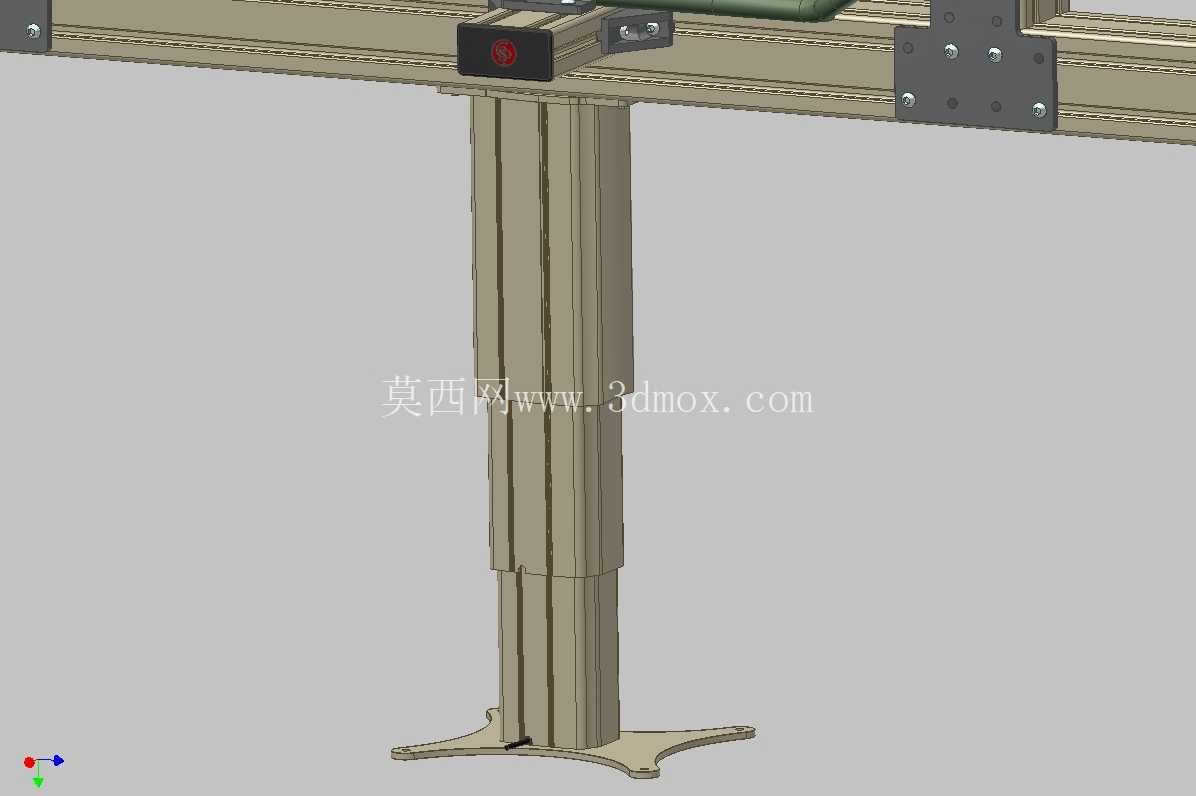

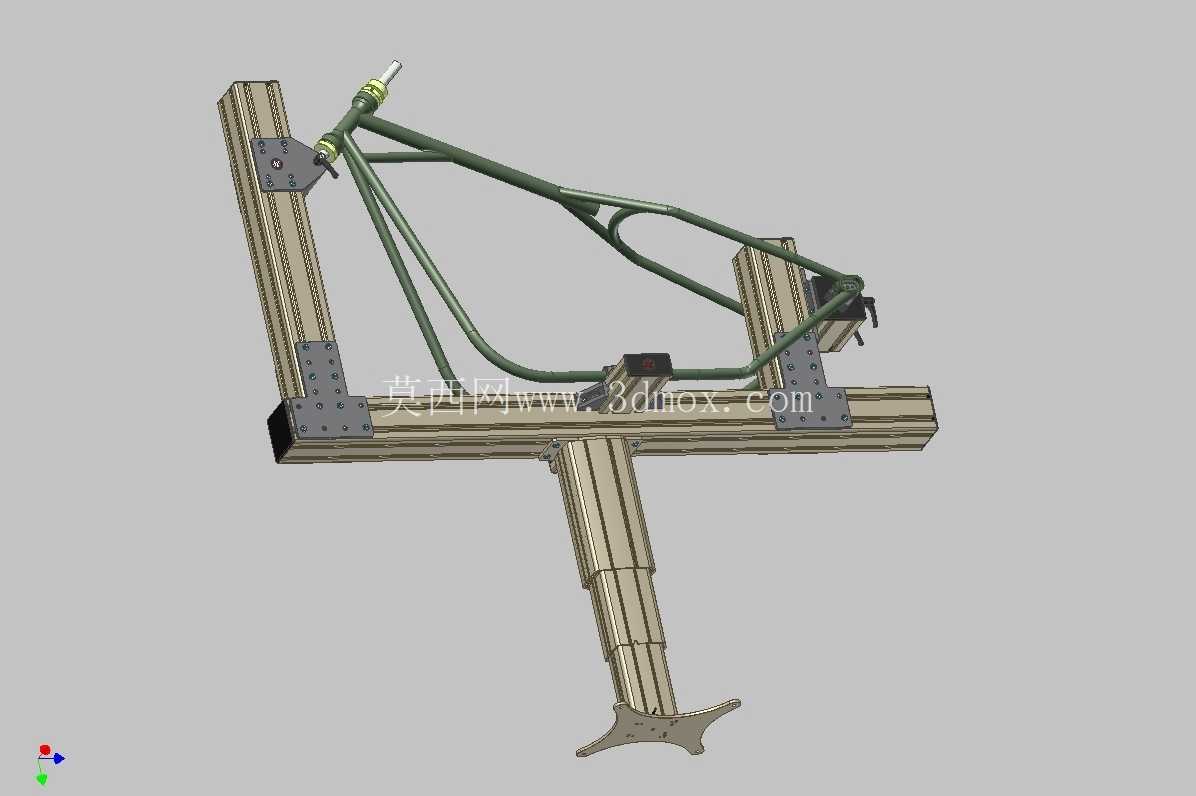

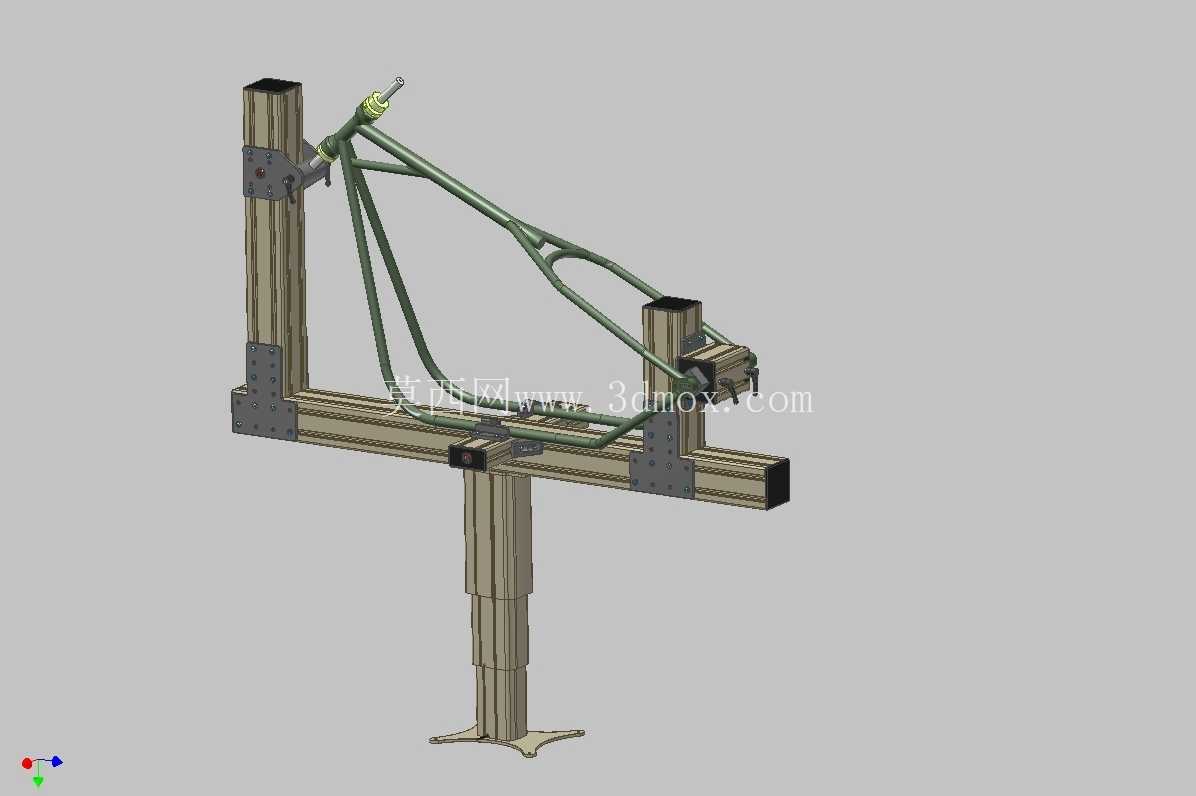

从结构设计逻辑来看，整套工装采用模块化铝型材搭建主体承载框架，型材选型兼顾刚性与拆装调整便利性，纵向支撑立柱与横向承载梁通过带定位销的角码连接件锁紧，所有连接节点均设置了可微调的长槽孔结构，能够适配同平台不同轴距、不同立管角度的CSP车架装夹需求，无需重新制作整体基座即可完成小范围参数适配。针对车架的核心定位基准，工装分别设置了车头立管定位座、后摇臂安装轴定位座、下管中部辅助支撑三个核心定位单元：车头立管定位座采用锥度胀紧结构，插入车架立管内锁紧后可完全限制立管的径向窜动与轴向转动，定位重复精度可控制在0.1mm以内；后摇臂安装轴定位座采用快拆式销轴结构，与车架后叉安装孔精准配合，锁定后可保障车架前后安装基准的轴距尺寸稳定；下管中部的辅助支撑采用可调高度的顶紧结构，可根据不同管径的车架下管调整支撑高度，抵消长管件焊接过程中因热输入产生的下挠变形。

在安装边界与尺寸适配方面，整套工装的基座落地 footprint 控制在1200mm×800mm范围内，总高度根据常规摩托车车架的立管高度设置为1600mm，可直接放置在常规焊接工作台面上使用，无需额外做地基固定；底部设置了四个可调式支撑脚，可在不平整的车间地面上快速调平基座，调平行程为±20mm，能够适应多数焊接车间的地面条件。所有与车架管件接触的定位块均采用非金属隔热材质制作，既可以避免焊接过程中定位块与管件表面发生粘连，也能减少焊接热量向工装主体传导，降低长期高温作业下铝型材框架的热变形量。工装的操作侧预留了足够的焊枪作业空间，所有定位单元的锁紧手柄均设置在操作人员易触及的位置，装夹单件车架的操作时间可控制在2分钟以内，相比传统简易工装的装夹效率提升60%以上。

从实际使用的工况适配性来看，这套工装不仅可用于手工氩弧焊、二保焊的车架焊接作业，也可适配焊接机器人工作站的自动焊接场景，只要将工装基座与机器人变位机的安装法兰做适配连接，即可实现车架的翻转焊接，保障所有焊缝都能处于最佳焊接位置。设计过程中特意规避了定位结构对焊缝位置的遮挡，所有管件搭接的焊缝位置均预留了不小于30mm的焊枪操作空间，无需二次装夹即可完成全部主焊缝的焊接作业，减少二次装夹带来的定位误差。针对焊接过程中产生的焊渣飞溅，所有型材表面均做了防粘处理，日常清理只需用压缩空气吹扫即可，不会因焊渣堆积影响定位精度。

在结构刚性校核层面，设计阶段针对铝型材框架的受力做了有限元验证，在车架自重加焊接压紧力的总负载150kg工况下，框架最大变形量不超过0.08mm，完全满足焊接工装的刚性要求；所有活动调整部位均设置了锁紧防松结构，避免长期反复装夹过程中紧固件松动导致定位基准偏移。工装的各个定位模块均可单独拆卸更换，当后续车型改款导致车架局部结构变化时，只需更换对应位置的定位块即可完成工装迭代，无需整体报废重做，大幅降低了生产准备阶段的工装投入成本。
