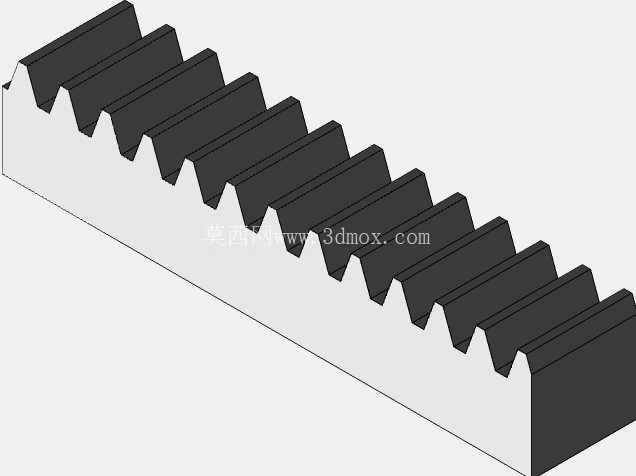

M2.5模数20X20截面直齿齿条结构

在做小型自动化输送线、精密定位滑台的传动方案选型时，直齿齿条是非常常见的长行程传动部件，这款M2.5模数、20X20截面的直齿齿条，就是针对中小负载、中等精度要求的直线传动场景设计的。先从安装边界说起，20mm见方的截面尺寸，意味着它不需要在安装基座上预留过大的铣槽空间，常规的铝型材框架、钢板焊接机架上，直接用M5或者M6的内六角螺丝从齿条背面的沉孔锁附即可，安装面的平面度要求控制在0.05mm每米范围内，就能保证齿条和配套齿轮的啮合间隙稳定，不会出现卡滞或者单侧齿面过度磨损的问题。

从设计思路来看，这款齿条采用的是标准直齿齿形，齿距对应M2.5模数的标准值，齿顶高、齿根高都符合通用啮合参数，不需要定制特殊参数的齿轮来配套，市面上标准的M2.5模数直齿轮都能直接和它啮合，大幅降低了备件采购和替换的成本。齿面的设计没有做修形处理，毕竟这类中小模数的齿条，大多应用在低速、负载不超过500N的直线运动场景，比如小型工装的平移机构、3D打印设备的长行程轴、教学演示用的机械传动台，不需要过高的啮合精度，直齿结构加工难度低，后期如果出现局部断齿，替换成本也远低于斜齿或者人字齿齿条。

实际使用场景里，这类齿条经常和步进电机、伺服电机搭配的齿轮输出轴配合，把电机的旋转运动转化为直线运动，相比同步带传动，它的传动刚性更好，不会出现长时间使用后同步带拉长、定位精度下降的问题；相比滚珠丝杠传动，它的行程可以任意拼接，只要安装时保证相邻两段齿条的齿距对接误差控制在0.02mm以内，就能实现数米甚至十几米的长行程传动，不会出现丝杠因为长径比过大出现的挠曲变形问题。

在结构细节上，齿条的非齿面三个基准面都做了精铣处理，安装时可以直接靠紧机架的定位面，不需要额外做复杂的找正工序，齿根部分做了微小的圆角过渡，避免热处理或者受力时出现应力集中导致的齿根断裂，齿条的端面没有做拼接定位槽，这也说明它的应用场景对拼接精度的要求不是极高，适合用在对重复定位精度要求在0.1mm左右的设备上，比如小型物料分拣线的平移机构、广告雕刻机的长行程轴、简易的上下料机械手行走轴。

做三维建模的时候，这类齿条的齿形绘制不需要做过度的参数化复杂化，只要按照标准齿廓拉伸即可，截面20X20的方形基体，要注意和安装孔的位置避让，常规设计里安装孔的间距会设置在50mm或者100mm，保证锁附后齿条不会因为受力出现翘曲。另外要注意的是，这类齿条如果用在有粉尘的车间环境里，最好配套安装简易的防尘刷，避免铁屑、硬质粉尘卡进齿槽，加速齿面的磨损，因为直齿齿条的啮合是开放式的，没有密闭的防护结构，日常维护时只需要定期在齿面涂抹润滑脂，就能大幅延长使用寿命。

很多刚入行的结构工程师在选齿条的时候，容易盲目选大模数或者高精度等级的型号，其实像这款M2.5模数20截面的齿条，完全能覆盖大部分小型自动化设备的传动需求，它的齿面受力面积足够，单齿的抗剪切能力能应对常规的平移负载，而且方形截面的抗扭、抗弯性能都比同截面积的扁形齿条更好，安装时的调整余量也更充足，不需要额外增加压块来辅助固定，只要安装基面的平整度达标，锁附螺丝的扭矩控制在合理范围，就能保证长期运行的稳定性。
