小型实验室用快调式粉碎腔锁紧组件

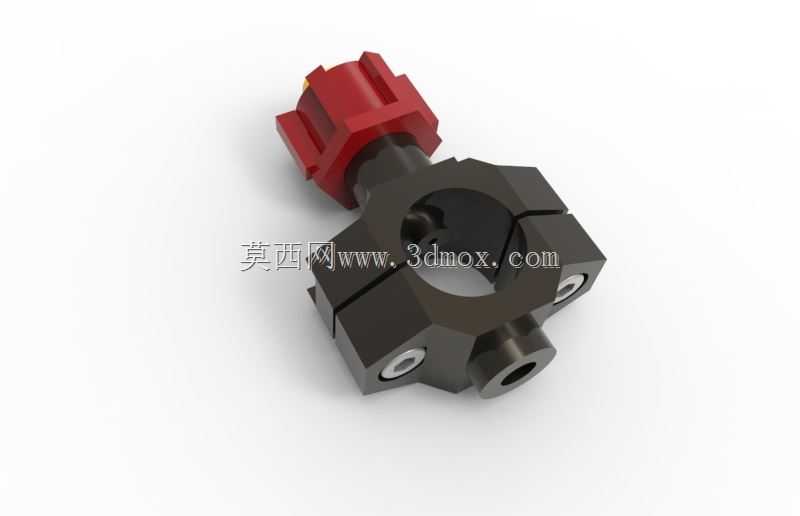

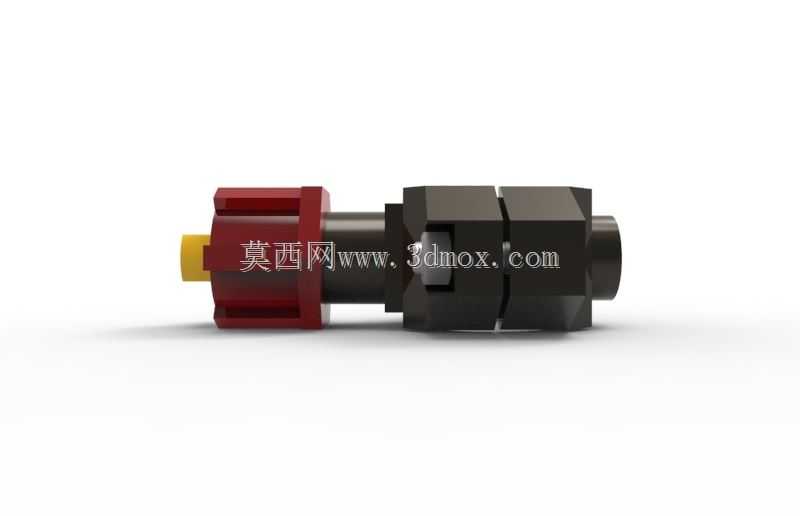

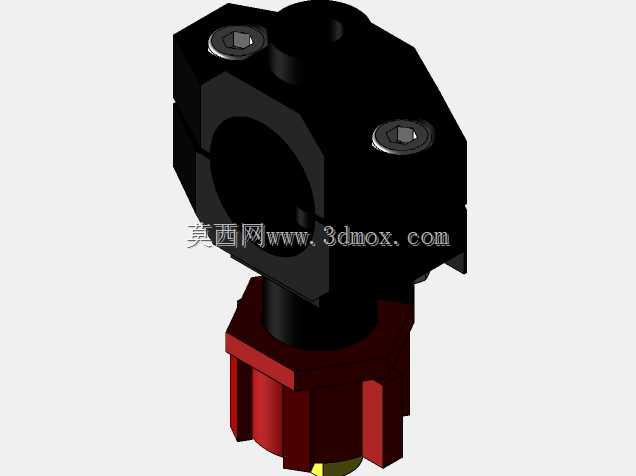

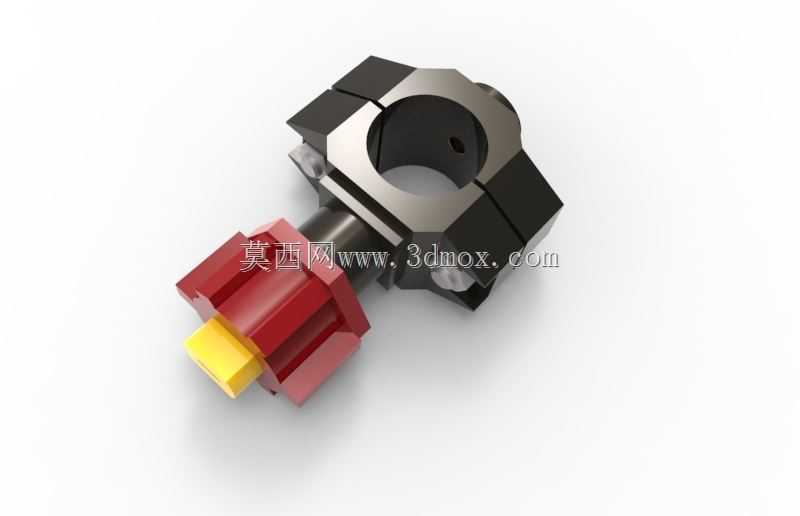

这款锁紧组件主要配套小型台式粉碎设备使用，常见于实验室小样制备、小批量粉体加工场景，比如中药材粉碎、矿石小样研磨、塑料粒子破碎这类对腔体开合频率有要求的工位，替代传统的螺栓压紧结构，能大幅缩短换料、清腔的操作时间。从结构设计来看，组件核心分为两部分，一侧是带多面卡位的抱紧基座，内孔适配粉碎腔的外壁定位轴颈，六方卡位结构可以和设备机架上的定位槽嵌合，避免锁紧过程中基座跟转，基座上的分体式抱紧瓣通过轴向拉紧实现径向抱合，抱紧接触面做了微糙处理，锁紧后不会出现腔体打滑偏移的问题。另一侧的调节端采用了大尺寸防滑旋钮，旋钮外层做了多道径向防滑棱，即便操作人员佩戴劳保手套也能徒手完成锁紧和松开操作，不需要额外借助扳手类工具，旋钮端部的黄色标识块可以直观显示锁紧行程，当标识块完全压入旋钮端面时即达到额定锁紧力矩，避免新手操作时锁紧不到位或者过度拧紧损坏螺纹。设计过程中优先考虑了安装边界的适配性，基座的外轮廓做了切边处理，相邻安装位的最小间距可以控制在60mm以内，不会和粉碎腔周边的进料斗、出料挡板产生运动干涉，轴向总长度控制在110mm左右，适配市面上多数100g-500g规格小型粉碎机的腔体安装位，不需要对原有设备的机架做额外打孔改造就能直接替换原有锁紧结构。功能层面，这套组件除了承担腔体的轴向压紧作用，还能通过抱紧瓣的微量形变补偿腔体加工带来的尺寸公差，即便腔体定位轴颈存在0.1mm以内的尺寸偏差，也能实现稳定锁紧，不会出现运行过程中腔体晃动导致的粉碎粒度不均、设备异响等问题。旋钮和拉紧螺杆之间做了防脱结构，松开旋钮时螺杆不会从基座内脱出，避免日常清理设备时零件散落丢失，整体结构没有复杂的异形曲面，加工难度低，常规的车铣工序就能完成所有零件的加工，后期维护时只需要定期在螺纹部位涂抹少量润滑脂就能保证长期顺畅使用，不需要频繁更换易损件。实际使用中，这套组件的锁紧力可以满足最高12000转/分的粉碎转子运行要求，高速运转时不会出现锁紧松脱的安全隐患，相比传统的翼形螺母锁紧结构，操作力矩降低了40%左右，长时间反复操作也不会造成手部疲劳，非常适合需要频繁开合腔体清理、换料的应用场景。
