小型金属件预压级进冲压模具结构

这套预压级进冲压结构，主要面向小型薄金属冲压件的连续量产场景，常见于消费电子五金配件、小型家电连接片、汽车低压电器接插件这类对冲压件尺寸一致性、批量化生产效率有较高要求的加工环节。区别于单工序冲压模需要人工逐次定位取放料的作业模式，这套结构依托条料连续送进的逻辑，能在单次冲床行程内完成多道工序的同步加工，从根本上减少工序间的定位误差累积，也能大幅降低人工上下料带来的安全隐患与效率损耗。

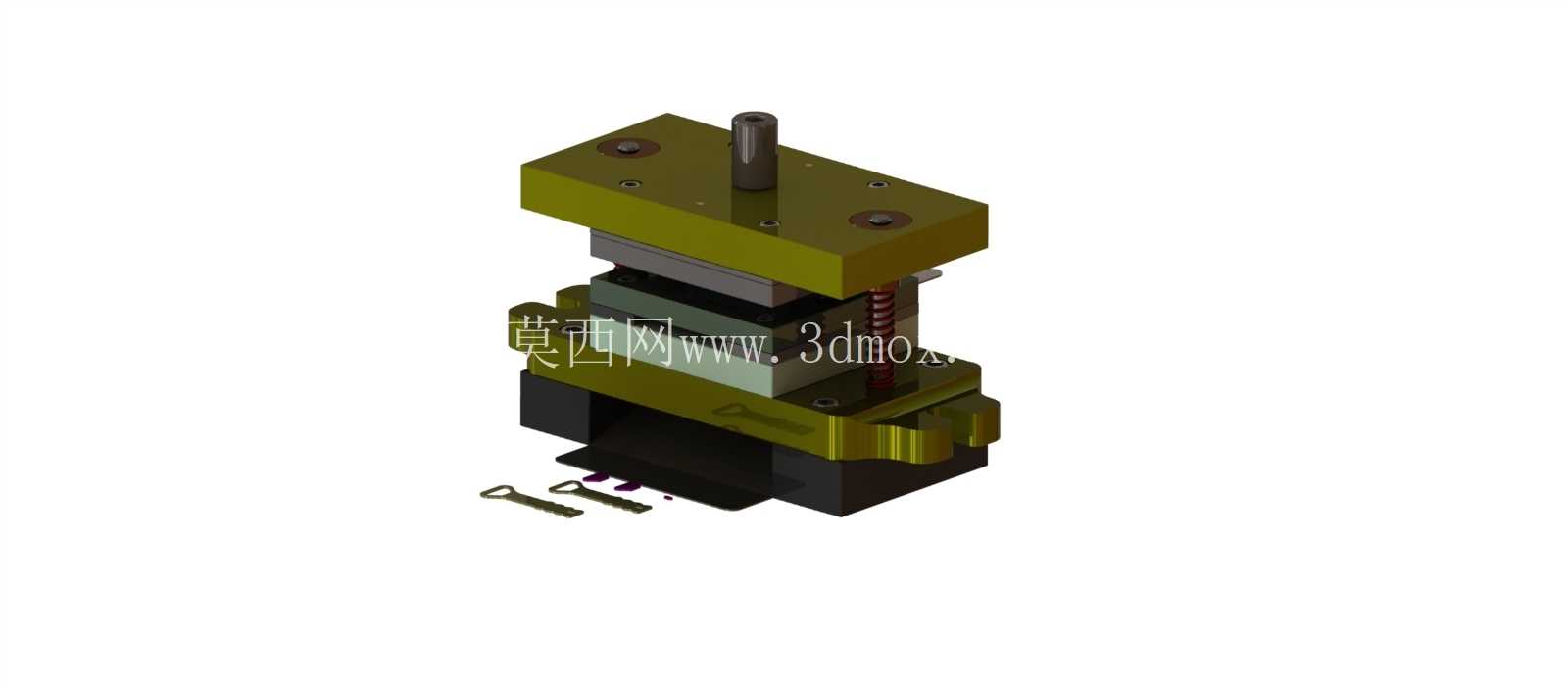

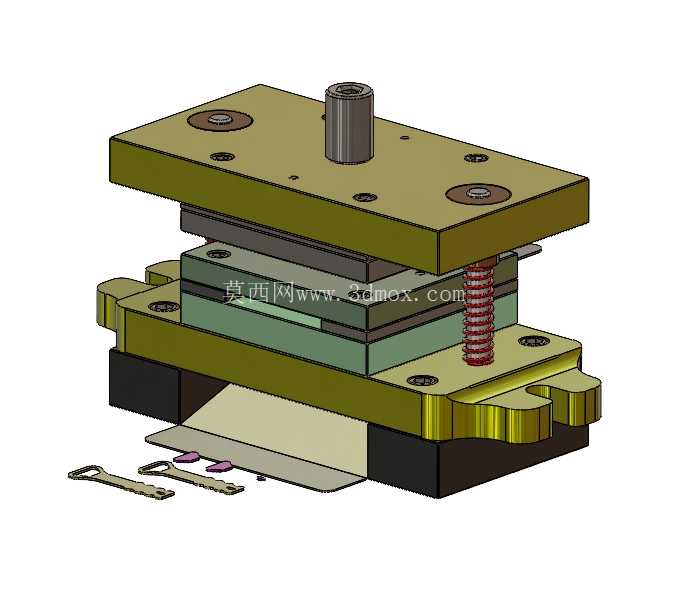

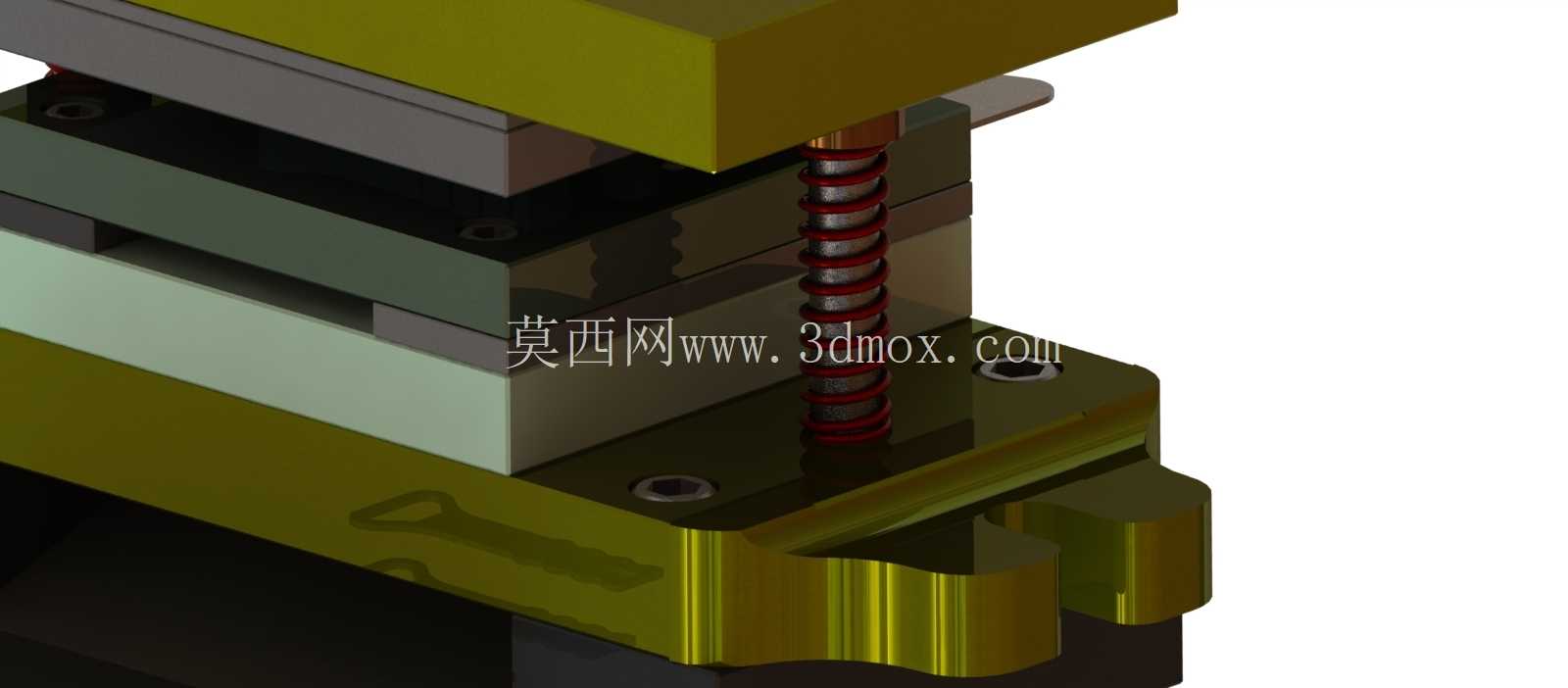

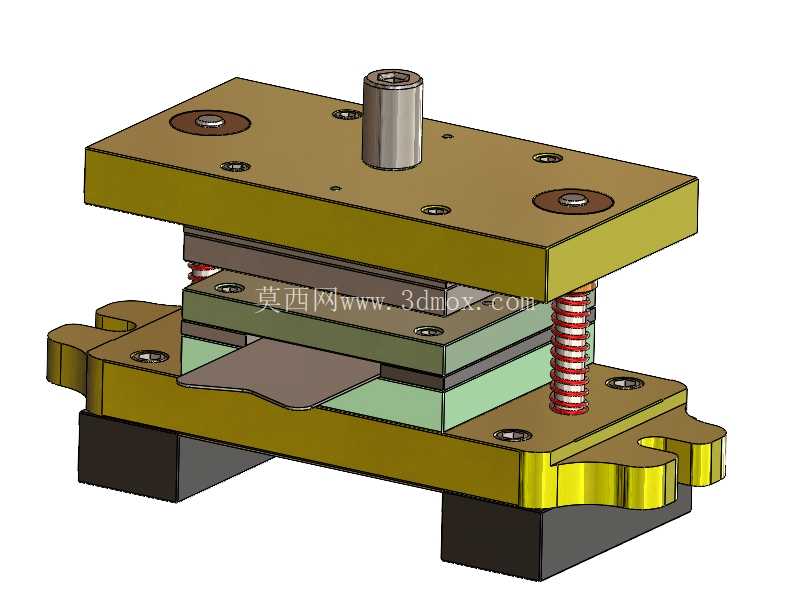

从实际功能逻辑来看，这套结构的核心作用是在连续送料的金属带料上，依次完成预压定位、局部成型、冲裁落料的全流程加工。上下模座采用标准模架的导向设计，对角布置的导柱导套配合结构，能保证上下模合模时的对位精度控制在微米级，避免长期冲压作业中因为反复合模冲击出现的模位偏移问题。模座中间的弹性卸料结构，搭配矩形截面的复位弹簧，合模时弹簧被压缩提供足够的压料力，避免薄料冲压过程中出现材料起皱、拉裂的问题，开模时弹簧复位带动卸料板将带料从凸模上平稳脱下，保证带料能顺着送料方向持续前移，不会出现带料粘模卡滞的情况。

设计层面上，这套结构优先考虑了冲压作业的稳定性与后期维护的便捷性。凸模与凹模的安装位都采用了快换式的镶件结构，当某一工位的刃口出现磨损崩缺时，不需要拆解整套模具，只需要更换对应工位的镶件就能快速恢复生产，大幅减少设备停机维护的时间。模座上的安装孔位完全匹配常规开式可倾压力机的工作台安装尺寸，不需要额外制作过渡连接板就能直接装夹固定，降低了模具上机的适配成本。送料方向的定位靠布置在凹模面上的导料板实现，导料板之间的间隙根据带料厚度预留了0.1到0.15毫米的顺畅送进余量，既不会因为间隙过大导致带料偏移，也不会因为间隙过小出现送料卡滞。

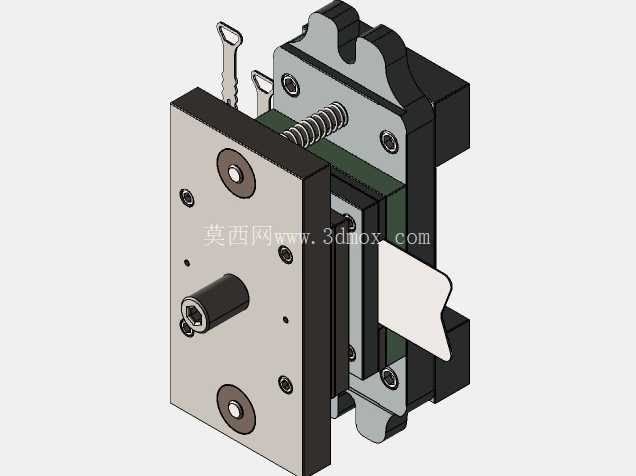

从安装边界与尺寸适配来看，这套模架的闭合高度适配160千牛到400千牛规格的普通开式冲床，上下模座的安装槽位置与常规冲床的T型槽间距完全匹配，模柄采用标准直径规格，能直接装入冲床滑块的模柄孔内锁紧固定。模具的整体宽度控制在常规冲床工作台面的有效装夹范围内，不需要对工作台面做额外改造就能完成安装。冲压作业时，预压工位先对带料的成型位置做预压校平，消除带料本身的内应力与平面度误差，后续的成型工位再完成局部特征的冲压，最后由落料工位将成型完成的工件从带料上分离，成品件顺着凹模的落料孔直接滑落到机床下方的收料盒内，剩余的料带顺着导料板持续送出，整个作业流程可以配合自动送料机实现无人化连续生产。

结构细节上，上下模座采用45号钢调质处理，保证足够的刚性承受冲压时的交变载荷，不会因为长期冲压出现模座变形。凸模与凹模镶件采用合金工具钢淬火处理，刃口硬度达到冲压作业要求的耐磨等级，能保证数万次冲压作业后刃口依然保持锋利，减少毛刺超标的问题。卸料板上对应凸模的位置做了精准的导向让位，既能起到压料作用，也能对细小凸模起到辅助导向保护的作用，避免凸模因为长期受侧向力出现断裂的问题。弹簧的选型根据冲压料厚与卸料力计算匹配，保证卸料力足够的同时，不会因为弹簧力过大导致凸模承受额外的载荷。
