CZ52手枪击锤机械结构三维数模

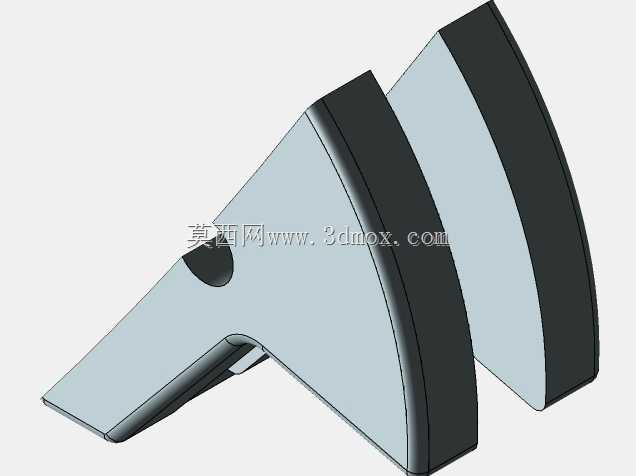

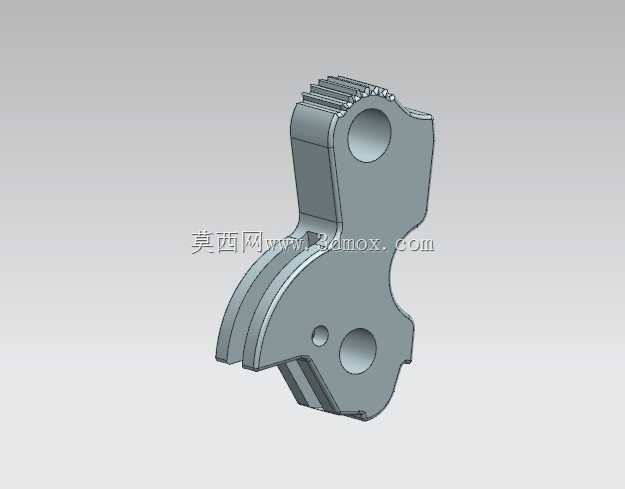

　　该零件为手枪发射机构核心受力构件，在轻武器击发系统中承担击锤回转蓄能、撞击击针完成底火击发的核心功能，日常应用场景覆盖轻武器结构教学、枪械原理仿真、民用射击运动器材配件复刻、军工教具开发等领域，是半自动手枪发射机构中传递击发能量的关键执行件。从实际功能特性来看，该零件整体为异形回转类结构，上部设置有带齿纹的待击卡槽，用于和阻铁配合实现待击状态的可靠挂接，齿形的齿距、齿深均经过受力校核，保证待击状态下不会出现滑脱走火风险，同时齿部边缘做了小角度倒角处理，降低阻铁反复扣合过程中的接触面磨损，提升机构动作寿命。零件主体设置有两个同轴度要求极高的销孔，大直径孔为击锤的回转铰接孔，装配时与击锤轴配合，是整个零件的回转基准，

　　孔内壁粗糙度要求控制在Ra1.6以内，保证回转动作无卡滞，铰接孔与零件两侧端面的垂直度公差控制在0.02mm范围内，避免装配后出现轴向窜动影响击发一致性；小直径孔为击锤簧定位孔，用于插接击锤簧导杆，将击锤簧的弹力稳定传递到击锤本体，保证击锤回转打击时的能量输出稳定。零件下部的打击端为圆弧过渡的撞击面，该面的形位精度直接决定击针受撞击的对中度，设计时打击端的圆弧中心与铰接孔中心的距离经过严格计算，保证击锤在最大回转角度下，打击端的行程刚好满足击针突出量要求，既不会因为行程过大击穿弹壳底缘，也不会因为行程不足导致底火击发无力。从设计思路层面，该零件采用整体式异形结构，没有多余的拼接部件，所有受力过渡位置均设置了应力释放圆角，

　　避免在反复承受击锤簧冲击载荷的过程中出现应力集中断裂的问题，零件上部的待击卡槽与下部打击端的相对角度经过多轮动力学仿真验证，保证扣动扳机时阻铁解脱待击卡槽后，击锤能在击锤簧驱动下快速回转，打击端的动能传递效率达到最优。在安装边界层面，该零件的铰接孔中心到零件最外侧待击齿顶点的距离、铰接孔中心到打击端最下端的距离均严格匹配CZ52手枪套筒座内部的安装空间，零件两侧的平行度公差控制在0.03mm以内，保证装入套筒座的击锤槽后，两侧与槽壁的间隙均匀，不会出现运动干涉；零件上的减重凹槽在保证整体结构强度的前提下，有效降低了零件自身重量，提升了击锤回转的响应速度，同时凹槽的位置避开了所有受力截面，不会削弱零件的抗冲击强度。在实际建模过程中，

　　所有曲面过渡均采用G1连续保证加工可行性，所有孔位的位置度公差均按照轻武器零件的常规加工精度设置，既满足零件的功能要求，也不会过度提升加工难度，适合采用粉末冶金或者精密铣削工艺进行批量加工，零件的所有棱边除了功能要求的锐边外，均做了0.2mm的倒钝处理，避免装配过程中划伤操作人员或者其他配合零件。
