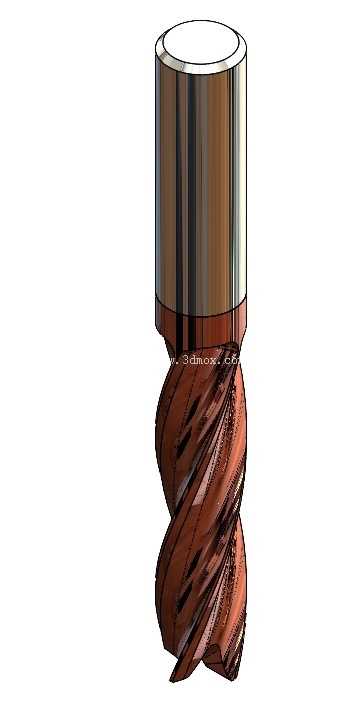

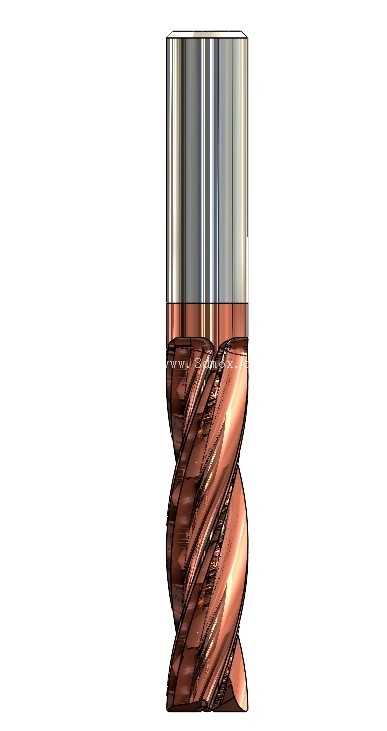

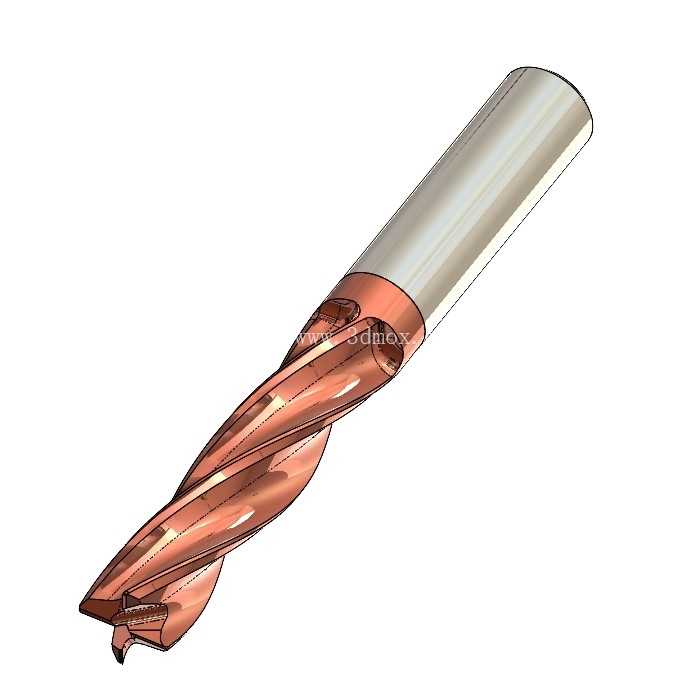

直径10mm硬质合金立铣刀三维结构设计

　　这款直径10mm的立铣刀，是数控铣削加工场景中应用频次极高的通用切削刀具，日常在立式加工中心、数控铣床、普通镗铣床的金属切削工序里都能见到它的身影，不管是普通碳钢、合金钢的平面铣削、台阶面开粗，还是铜铝等有色金属的侧壁精修、沟槽铣削，都能适配对应的加工参数完成作业。从结构设计来看，这款刀具采用了整体硬质合金的刀体设计，切削部分做了不等分螺旋槽结构，螺旋角选取了适合通用加工的35度设计，这种角度搭配能在切削过程中有效分散切削力，降低加工时的振动幅值，避免普通等螺旋角刀具在大切深工况下容易出现的振纹问题，同时排屑槽的抛光处理能减少切屑排出时的摩擦阻力，在湿式切削工况下能让切削液更顺畅地冲到切削刃区域，带走切削产生的热量，延长刀具的连续加工时长。刀头部分的端刃设计做了过中心的切削结构，这就意味着这款刀具可以直接完成轴向的进给钻削动作，不需要提前预钻下刀孔，在型腔铣削的工序里能大幅减少辅助工序的时间，不用额外换刀完成下刀动作，对于模具钢加工中常见的封闭型腔开粗工序来说，这种结构能有效提升加工效率。刃口部分做了微小的倒棱处理，不是锋利的直角刃，这种设计能在保证切削锋利度的前提下，提升刃口的抗冲击性能，在断续切削的工况下，比如加工带铸造硬皮的工件表面时，不容易出现崩刃的问题，能适应铸造模、压铸模毛坯开粗时的不稳定切削工况。

　　刀柄部分采用了直柄结构，直径和刀头工作部分保持一致，这种等直柄的设计能适配市面上绝大多数的弹簧夹头、液压刀柄、热缩刀柄，不需要额外的变径套就能完成装夹，装夹时的悬伸长度可以根据加工深度灵活调整，只要保证夹持长度不小于刀柄直径的1.5倍，就能满足高速旋转时的动平衡要求，在8000转以内的转速区间内不会出现明显的刀柄跳动。从安装边界来看，这款刀具的总长度控制在通用加工的常用范围内，装夹后有效加工深度可以达到直径的2.5倍，也就是25mm以内的铣削深度都能稳定完成，不需要使用加长杆就能覆盖绝大多数普通零件的铣削深度需求，如果遇到更深的型腔加工，也可以通过调整夹持悬伸量来适配，但要注意对应降低进给参数，避免刀具刚性不足出现断刀的问题。在实际加工应用中，这款刀具的切削参数适配范围很宽，加工45号钢的时候，线速度可以控制在80-120m/min，每齿进给量0.08-0.12mm，配合乳化液冷却就能稳定完成粗加工；精加工的时候可以把线速度提升到150m/min，每齿进给量降到0.05mm，就能获得Ra1.6以内的表面粗糙度，不需要后续的抛光工序就能满足普通零件的表面质量要求。加工铝合金的时候，参数可以进一步提升，线速度能到300m/min以上，配合专用的铝合金切削液，能有效避免积屑瘤的产生，加工出来的侧壁表面光洁度更高。

　　刀具的涂层部分采用了常见的钛铝氮涂层，这种涂层的高温硬度能达到80HRC以上，在切削温度达到800度的时候依然能保持足够的硬度，适合加工钢材、铸铁等黑色金属，不适合长时间加工钛合金、高温合金等难加工材料，否则会出现涂层快速磨损的问题。从建模的细节来看，这款立铣刀的三维模型完整还原了切削刃的螺旋升角、端刃的后角、排屑槽的截面形状，还有刀柄部分的精度基准，在做加工仿真的时候，可以直接导入到CAM软件里，模拟刀具和工件、夹具的干涉情况，避免实际加工中出现撞刀的问题，同时也能用来做刀具库的基础模型，给编程人员提供准确的刀具外形参数，保证生成的刀路轨迹和实际加工状态一致。

　　很多刚接触数控加工的设计人员容易忽略刀具的实际外形尺寸，在编程的时候只输入直径和刃长参数，不考虑排屑槽的锥度、刀柄的实际直径，很容易在深腔加工的时候出现刀柄和工件侧壁碰撞的问题，这个精准的三维模型就能很好地规避这类问题，在仿真阶段就能提前发现干涉风险。另外这款刀具的刃部和刀柄的同轴度公差在模型里也做了还原，按照实际加工的精度要求，同轴度控制在0.005mm以内，在做高精度加工的仿真时，也能模拟出刀具跳动对加工精度的影响，给工艺人员提供更贴近实际的仿真参考。在模具加工的场景里，这款10mm直径的立铣刀属于中等规格的通用刀具，不管是压铸模具的型腔开粗、注塑模具的流道加工，还是冲压模具的型面精加工，都能作为主力刀具使用，搭配不同的加工参数就能完成从粗加工到半精加工的全流程工序，减少换刀次数，提升加工的整体效率。
