立式安装单向止动棘轮棘爪传动结构

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1152466
  • 立式安装单向止动棘轮棘爪传动结构

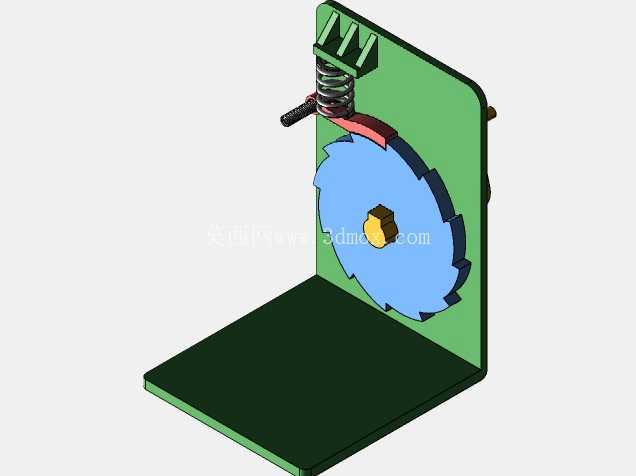

这套棘轮棘爪结构采用立式L型安装基座设计,立板与水平底板采用垂直一体式布局,安装时可直接通过底板的平面贴合设备安装面完成固定,无需额外设计转接支架,立板上预留的棘轮轴安装孔与棘爪铰接孔同轴度公差控制在0.02mm以内,能有效避免传动过程中出现卡滞、偏磨问题。日常在轻工输送线的间歇送进工位、手动绞车的锁止位、起重设备的防逆转机构、自行车飞轮的单向传动结构里,都能看到这类机构的衍生应用,核心作用就是在传动链路里实现单向旋转的锁止,避免负载端反向回转引发的设备故障或者安全事故。

从功能实现逻辑来看,这套结构的核心是靠棘爪与棘轮轮齿的啮合来完成动力传递或者反向锁止:当棘轮沿设计的工作方向旋转时,棘爪会在弹簧的预紧力作用下顺着棘轮的齿面滑过,不会对棘轮的正常转动造成阻碍;一旦棘轮出现反向回转的趋势,棘爪的尖端会立刻卡入棘轮的齿槽内,通过刚性接触锁死棘轮的转动自由度,整个锁止响应过程没有空行程间隙,能满足对止动精度有要求的工位使用需求。结构里的复位弹簧采用圆柱螺旋压缩弹簧,安装在棘爪尾部与立板上方的弹簧定位座之间,弹簧的预压缩量经过反复校核,既不会因为预紧力过大导致棘爪滑过齿面时磨损加剧,也不会因为预紧力过小导致反向回转时棘爪无法及时卡入齿槽出现跳齿问题。

设计过程中首先确定的是棘轮的齿形参数,这里采用的是不对称锯齿形齿,工作齿面的倾角设置为刚好能让棘爪在正向转动时顺利滑出,非工作齿面采用大倾角设计,保证反向受力时棘爪不会被挤出齿槽;棘轮的齿距经过匹配计算,能适配常用的手动操作或者低速间歇传动的进给步距需求,不会出现步距过大导致送料精度不足,或者步距过小导致棘爪频繁动作磨损过快的问题。棘爪的铰接点位置特意设置在棘轮中心与齿槽接触点的切线方向外侧,这样在反向锁止时,棘爪受到的啮合力会产生让棘爪进一步压向齿槽的力矩,不会出现受力脱开的情况,这也是这类止动机构设计时最核心的力学校核点,很多新手设计时容易把铰接点位置放错,导致负载大时棘爪自动脱开失去止动作用。

安装边界方面,整套结构的水平底板为矩形平板结构,四个角位可预留安装沉孔,适配M6-M8规格的安装螺栓,立板的高度刚好覆盖棘轮的整个回转直径,弹簧定位座突出立板表面的高度不超过弹簧外径,不会和周边的其他传动部件产生运动干涉;棘轮的中心轴为台阶轴设计,一端通过轴肩定位在立板上,另一端可外接输入摇臂或者传动轮,轴端预留的扁位或者键槽能保证动力传递时不出现打滑。实际装配时需要注意棘爪与铰接轴的配合间隙,要保证棘爪能绕轴灵活摆动,不能有卡滞,同时弹簧的安装要保证预紧力沿棘爪的摆动切线方向作用,避免出现侧向分力导致棘爪偏磨。

在实际工况使用中,这套结构适合低速、低冲击的单向止动场景,如果是高速传动场景使用,还需要额外给棘爪增加阻尼结构,避免棘爪在高速滑过齿面时出现弹跳引发的异响或者啮合失效;日常维护时只需要定期在棘轮齿面和棘爪铰接点涂抹少量润滑脂,就能有效降低磨损,延长机构的使用寿命,相比其他类型的单向止动结构,比如单向轴承,这套棘轮棘爪结构能承受更大的反向锁止扭矩,而且结构简单,加工难度低,出现故障时只需要更换磨损的棘爪或者棘轮即可,维护成本远低于集成式的单向传动部件,非常适合在各类非标自动化设备、手动操作机构里作为止动单元使用。
