钻床主轴与燕尾导向套筒结构设计

　　在立式钻床、台式钻床以及多轴组合钻削单元的主轴系统设计中，主轴与配套套筒的配合精度直接决定了孔加工的形位公差、表面粗糙度以及设备连续运行的稳定性，这套带燕尾榫与导向槽的主轴套筒组件，正是针对大行程钻削工况下的刚性不足、进给卡滞、回程精度差等常见工程痛点做的针对性结构优化。先从实际应用场景说起，普通中小型钻床的主轴套筒多采用单键或光滑圆柱配合导向，当主轴行程超过120mm、需要进行深孔钻削或者硬质合金刀具高速进给时，套筒与主轴箱孔的配合间隙会在切削径向力作用下被放大，轻则出现孔位偏斜、孔径扩量超差，重则会出现刀具崩刃、主轴抱死的故障，尤其是在加工铸铁件、厚钢板这类切削抗力波动大的工件时，长行程下的导向刚性不足问题会被进一步放大。这套结构的核心设计思路，是在套筒内壁加工通长的燕尾型导向榫槽，对应主轴外圆加工匹配的燕尾导向凸台，替代传统的平键或花键配合，燕尾结构的楔面自锁特性可以让配合面的接触刚度比普通平键提升40%以上，同时导向接触长度覆盖主轴全行程范围，不会因为主轴伸出量变化而减少导向配合长度，哪怕主轴伸出到最大行程位置，导向配合面的有效接触长度仍能保持在套筒总长度的60%以上，完全规避了长行程下悬臂端刚性骤降的问题。

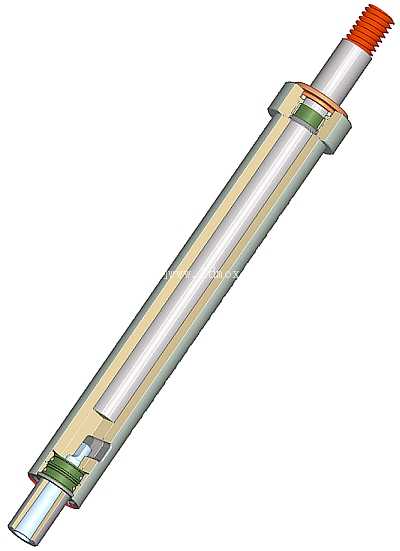

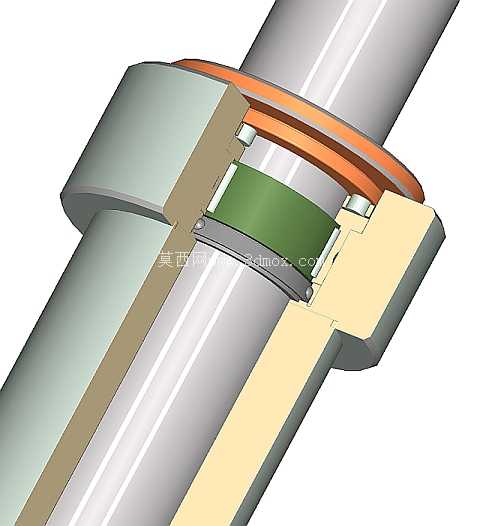

　　再看结构细节，主轴上端设计有标准细牙外螺纹，用于和进给机构的调节螺母连接，传递进给升降的驱动力，螺纹精度选用6g级，和螺母配合的轴向间隙控制在0.02mm以内，避免进给反向时出现空程差；主轴中部设计有定位轴肩，用于安装主轴轴承的内圈定位，轴肩的端面跳动公差控制在0.01mm以内，保证主轴高速旋转时的端面圆跳动满足精密钻孔的要求；主轴下端的锥孔（图中未完全展示锥孔细节，但对应结构预留了安装接口）可直接装夹莫氏锥柄钻头，或者连接钻夹头装夹直柄刀具，锥孔的锥度公差严格按照莫氏锥度标准加工，保证刀具装夹后无径向跳动。

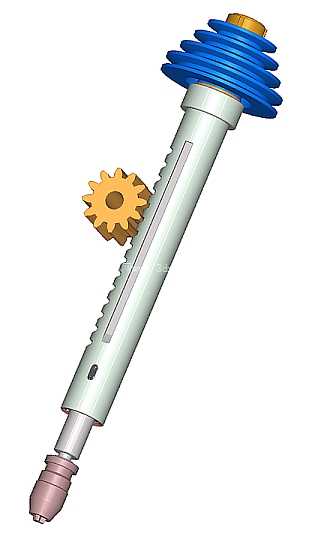

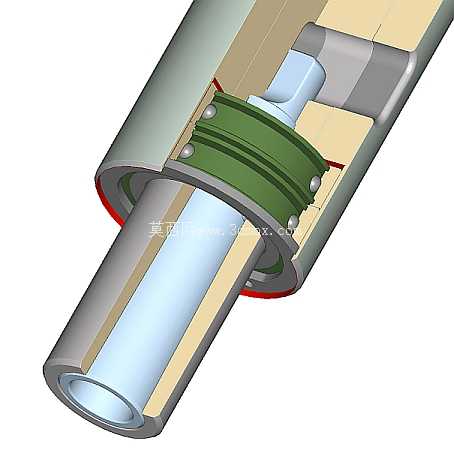

　　套筒部分的外壁做了高精度磨削加工，和主轴箱的安装孔采用H6/h5的间隙配合，保证套筒在主轴箱内上下滑动时无卡滞，同时配合间隙控制在0.015mm以内，避免切削振动带动套筒出现径向窜动；套筒外壁一侧加工有通长的齿条结构，和进给机构的齿轮啮合，将齿轮的旋转运动转化为套筒的直线进给运动，齿条的齿形精度选用7级，保证进给运动的平稳性，不会出现进给速度忽快忽慢的爬行现象；套筒上端设计有防尘密封端盖的安装台阶，可安装毛毡或橡胶密封圈，阻挡加工过程中的切屑、切削液进入套筒内部污染配合面，延长组件的使用寿命；套筒下端的法兰结构可安装主轴下轴承的外圈，和主轴中部的轴承配合形成两端支撑的主轴支撑结构，相比传统的单端支撑结构，主轴的临界转速可提升30%以上，能适配更高的主轴转速，满足小直径钻头高速钻孔的工艺需求。

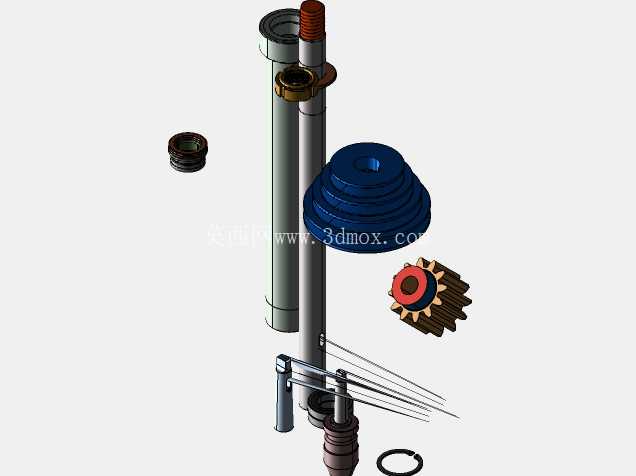

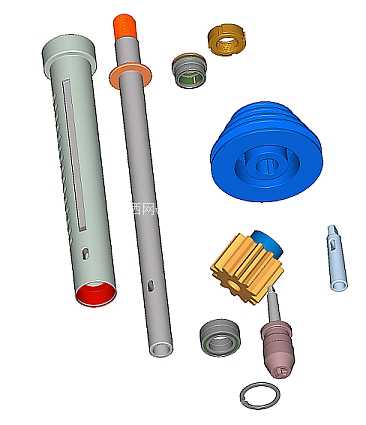

　　从安装边界尺寸来看，套筒的外径可适配常规台式钻床、立式钻床的主轴箱安装孔尺寸，不需要对原有设备的主轴箱做大规模改造即可直接替换原有套筒组件；主轴的总长覆盖150-220mm的常用行程范围，可满足最大钻孔深度100-180mm的加工需求，不管是用于原有设备的故障备件替换，还是用于非标专用钻床的主轴系统自主设计，这套结构都能直接复用。在实际装配调试时，需要先将燕尾榫和导向槽的配合面涂抹润滑脂，再将主轴缓慢推入套筒内，避免硬敲硬砸损伤导向面，装配后手动转动主轴应无卡滞，上下拉动主轴应滑动顺畅无阻滞感，之后再安装上下轴承、进给齿轮、调节螺母等附属零件，装配完成后检测主轴的径向跳动，在主轴端部位置的跳动值应控制在0.02mm以内，才能满足精密钻孔的精度要求。另外，这套结构的导向面采用燕尾结构，相比传统的花键导向，加工难度更低，普通的铣床、磨床即可完成加工，不需要专用的花键加工设备，制造成本比同规格的花键主轴套筒低25%左右，同时导向面的磨损后可通过修磨燕尾楔面调整配合间隙，维修维护的成本更低，非常适合中小型机械加工厂的设备改造、备件自制需求，也适合作为教学实训中钻床主轴结构的教学演示模型，帮助学习者理解钻床主轴进给系统的结构原理、配合关系以及设计要点。在钻孔加工尤其是连续批量钻孔作业中，这套结构的优势会体现得更加明显：长行程下的高刚性可以保证孔的垂直度稳定在0.02/100mm以内，不会因为主轴伸出量增加而出现精度衰减；全行程的导向结构可以承受更大的径向切削力，在使用扩孔钻、铰刀进行精加工时，能有效避免振纹的产生，提升孔的表面加工质量；燕尾结构的导向面接触面积大，单位面积的接触压力更小，长期使用后的磨损量更小，设备的精度保持周期比普通结构长一倍以上，可减少设备停机维护的时间，提升批量加工的生产效率。
