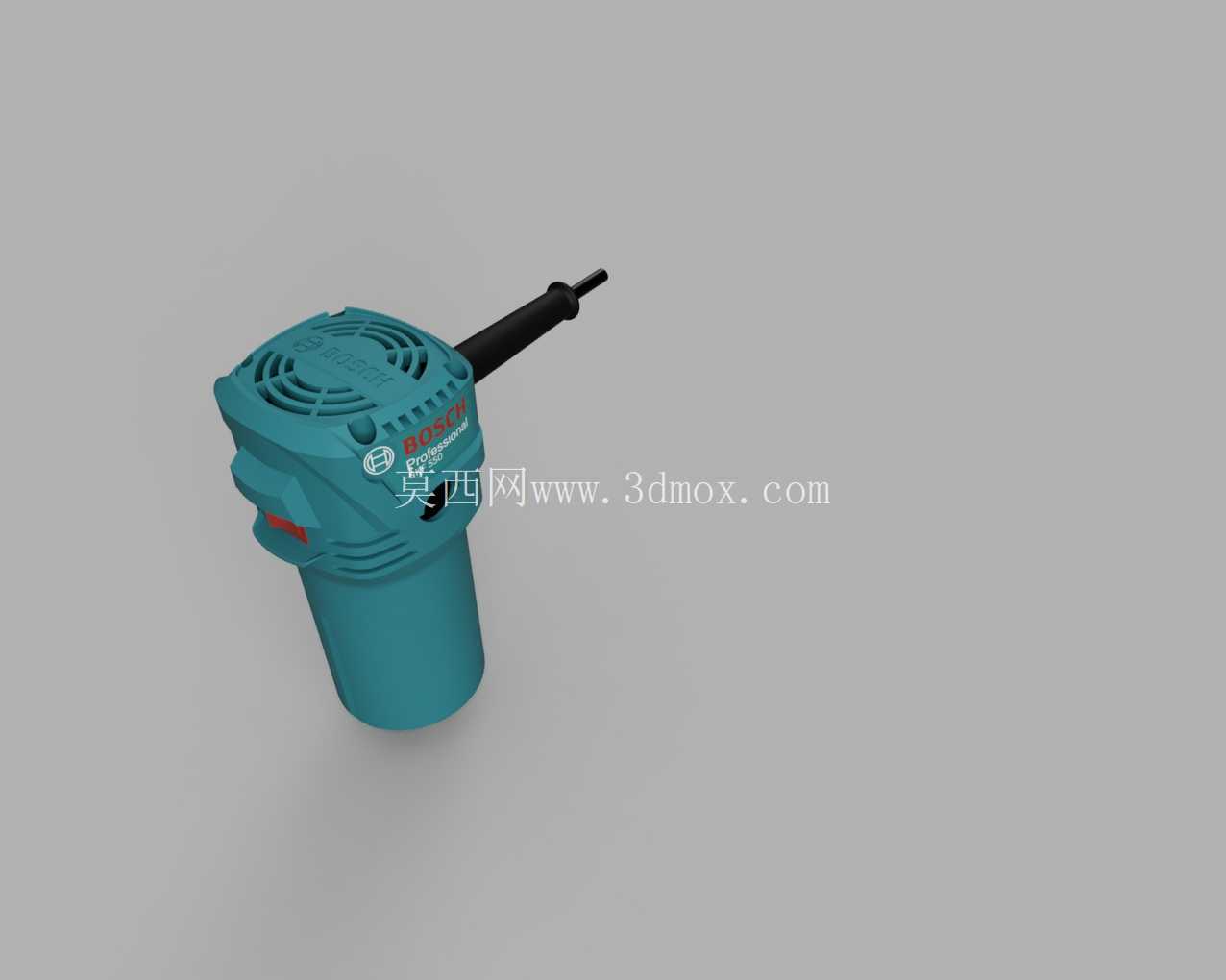

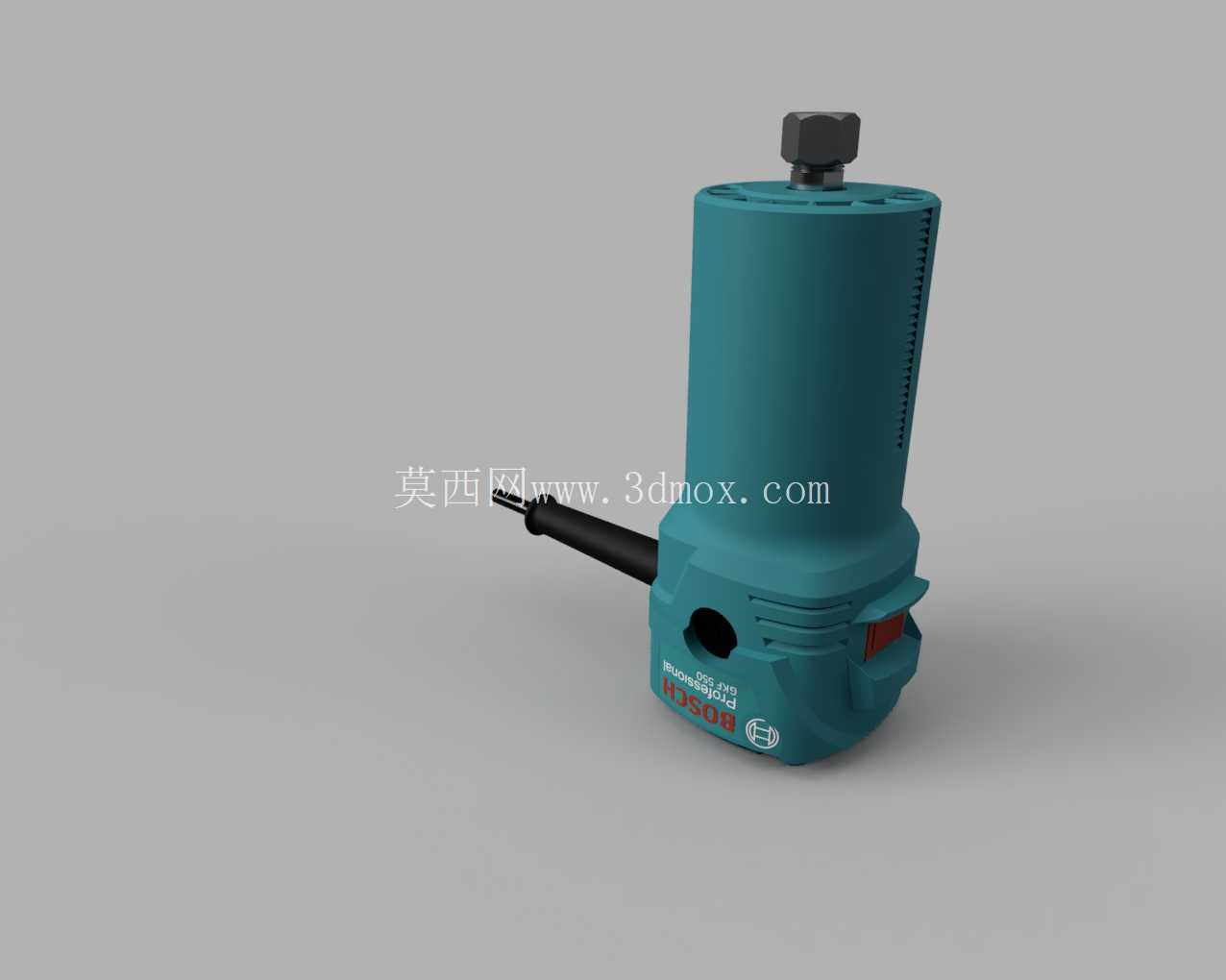

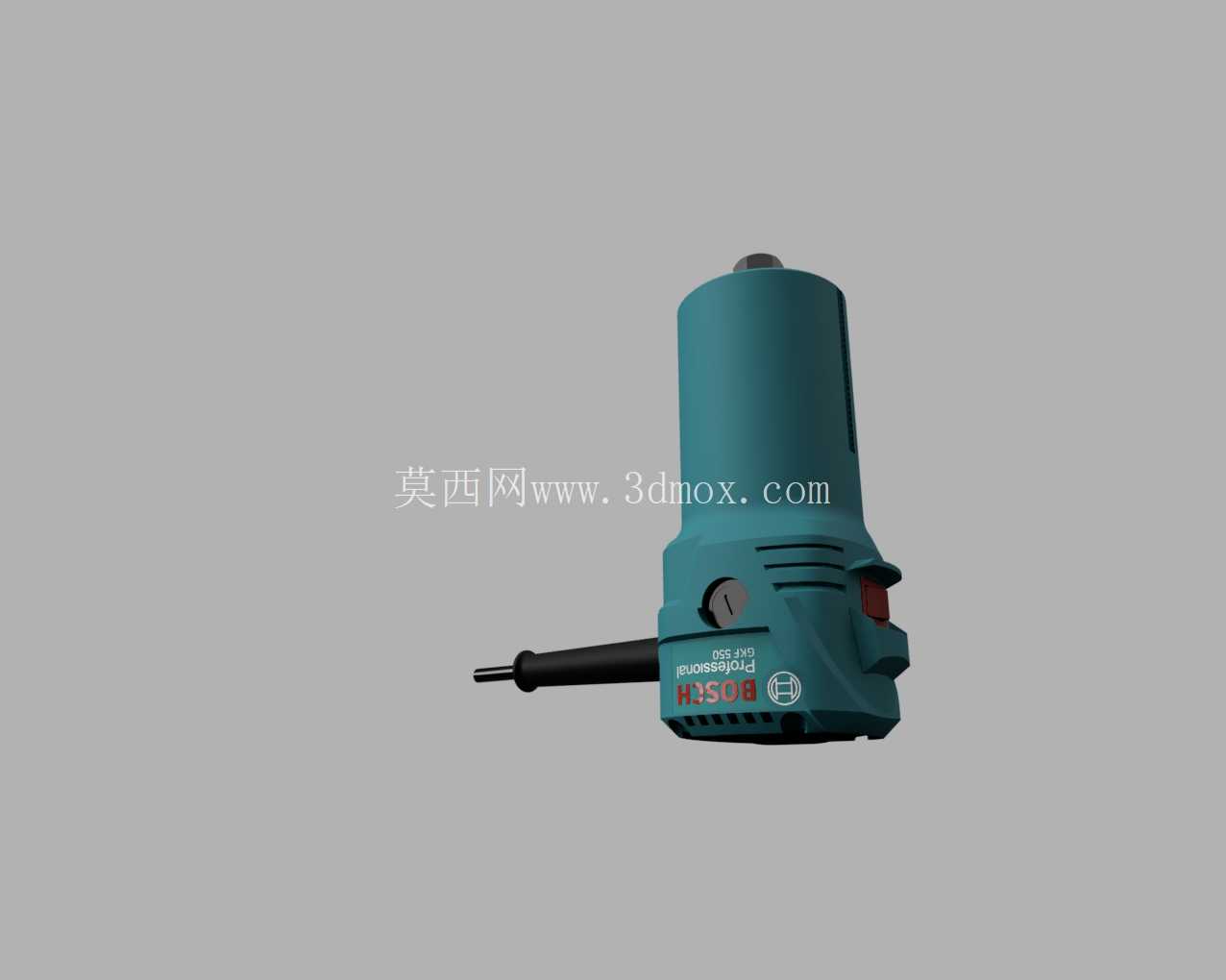

博世GKF550手持电动修边机结构建模

这款手持电动修边机的三维建模，核心围绕木工现场作业、家具厂板材修边、家装现场开槽等实际使用场景展开，建模过程中优先还原设备的握持手感与操作边界，避免出现实际生产中干涉操作的结构偏差。从实际使用场景来看，这类修边机多用于实木板材封边后修除多余封边条、密度板开料后铣削侧边毛刺、小型木构件开槽做榫接结构，也可在亚克力、薄铝件的小余量修边作业中使用，作业时多为单手握持操作，因此机身的握持段直径、重心位置是建模时重点还原的部分，握持段做了多道环形防滑筋结构，既可以增加手掌与机身的摩擦力，避免作业时手滑偏移，也能在机身注塑成型时提升壳体的结构强度，减少长期握持受力导致的壳体开裂问题。

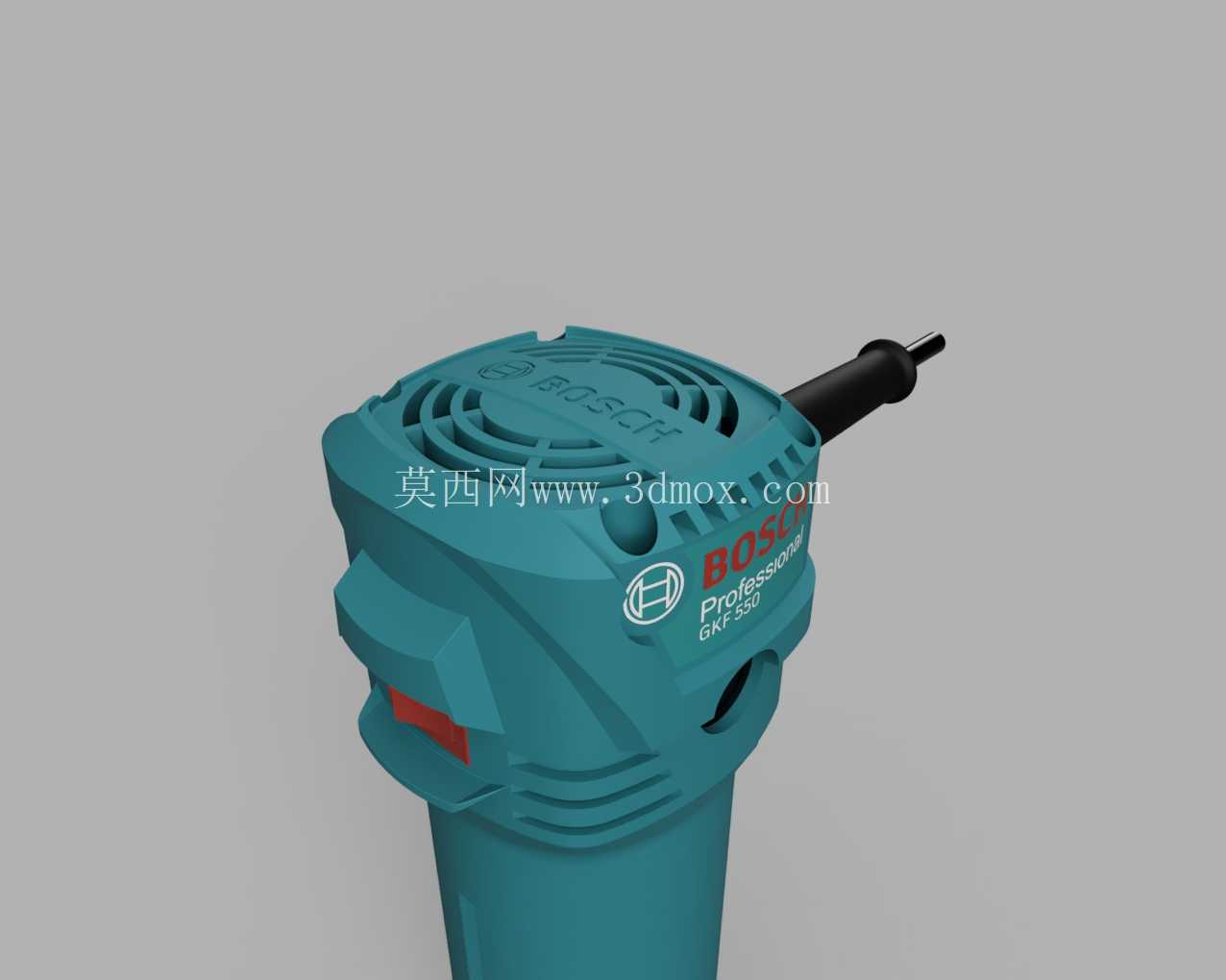

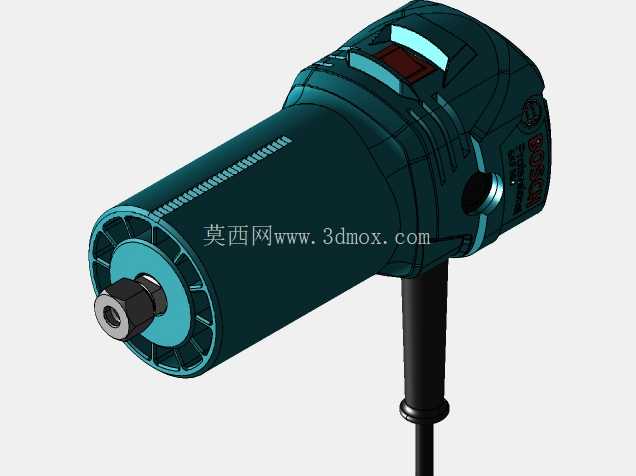

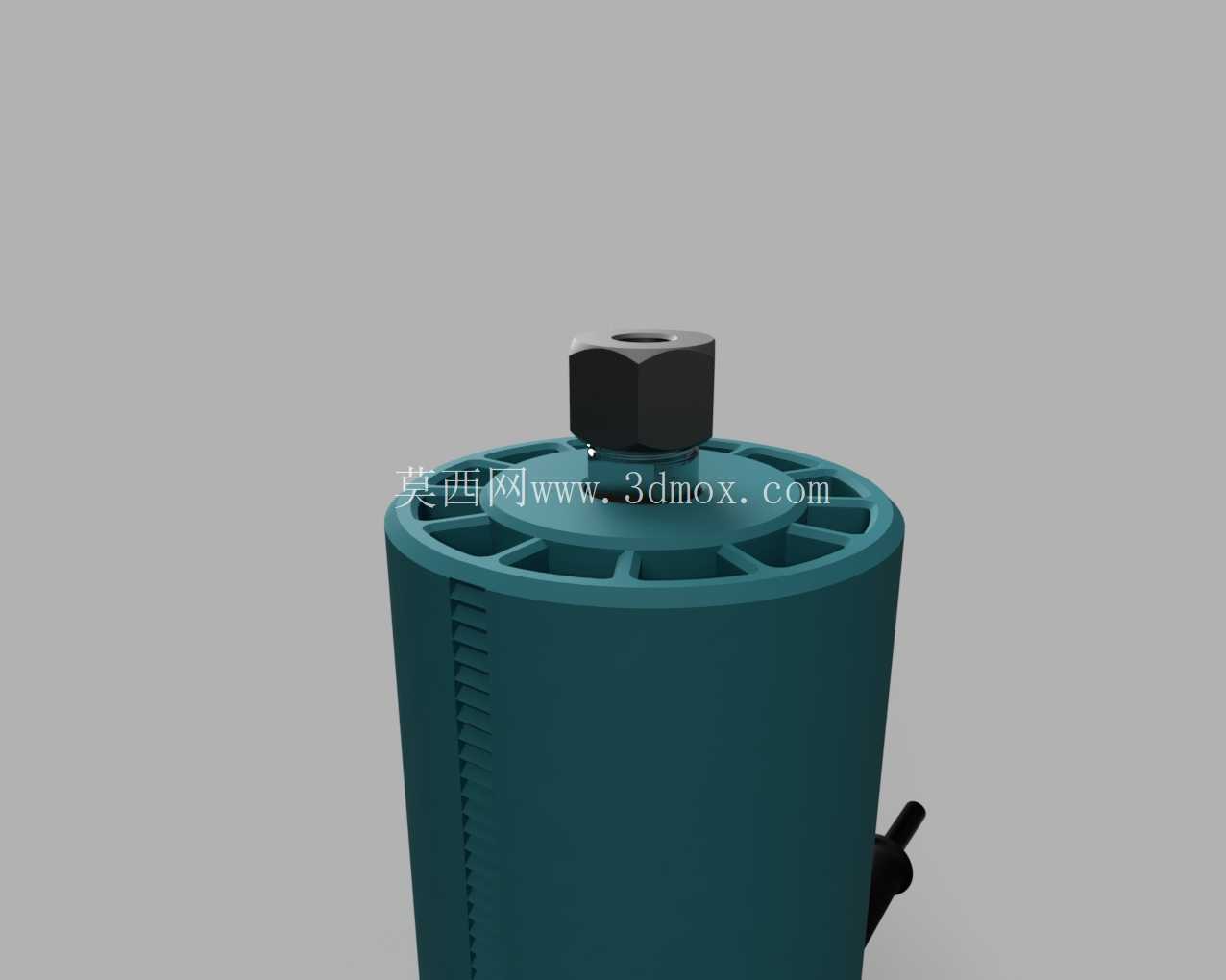

设备的动力输出端位于机身下部，建模时预留了标准刀夹的安装空间，刀夹的同轴度公差在建模时做了对应约束，保证后续装配时铣刀的跳动量符合实际设备的精度要求，避免作业时出现铣削面粗糙、刀痕过深的问题。机身顶部的通风栅格结构按照实际散热路径做了还原，进风栅格沿电机转子的轴向排布，出风通道顺着握持段的侧边延伸，既可以保证电机长时间高负载作业时的散热效率，也能避免作业时产生的木屑直接被吸入电机腔，造成绕组积碳、轴承卡涩的故障。机身上的开关位置设置在握持段的拇指可控范围内，建模时还原了开关的凸起行程，保证单手握持时不需要大幅移动手掌即可完成启停操作，符合现场作业的操作习惯。

机身侧面的品牌标识与参数标注区域做了下沉式结构设计，建模时保留了标识区域的凹陷深度，避免长期握持摩擦导致标识磨损脱落。电源线出线位置做了防弯折的橡胶护套结构，建模时还原了护套的锥度与加强筋结构，对应实际使用中频繁拉扯、弯折电源线的工况，减少线芯断裂的故障概率。从安装边界来看，机身的最大外径控制在单手握持的舒适范围内，整机长度满足手持操作时的重心平衡要求，下部刀头伸出段的长度预留了不同长度铣刀的安装空间，同时保证安装常规修边刀时，刀头的外露长度不会过长导致作业时抖动过大。建模过程中针对机身壳体的壁厚做了均匀化处理，对应注塑成型的工艺要求，避免出现壁厚不均导致的注塑缩痕、翘曲问题，壳体的拼接止口做了错位结构，既可以提升装配后的密封性能，阻挡木屑进入机身内部，也能保证上下壳体装配后的同轴度，减少电机运转时的壳体共振噪音。

考虑到实际作业中设备可能出现的磕碰场景，机身的边角位置都做了圆弧过渡处理，没有尖锐的直角结构，既可以提升握持的舒适度，也能在设备意外掉落时减少壳体碎裂的风险。机身下部的底座平面做了平面度约束，保证作业时底座贴紧工件表面时不会出现倾斜，导致铣削深度不一致的问题，底座与机身的连接位置预留了深度调节的装配间隙，对应实际使用中调整铣削深度的功能需求。建模时针对内部电机的安装位做了对应的筋位结构，筋位的排布既可以固定电机的位置，避免电机运转时出现移位，也能作为散热风道的导流结构，引导气流顺着电机外壳流动，带走绕组产生的热量。整体建模没有做过度的外观美化，所有结构都对应实际设备的功能需求，每一处凸起、凹槽、筋位都有对应的工程作用，不存在纯装饰性的冗余结构，符合手持电动工具的设计逻辑，能够直接用于同类产品的结构参考、装配模拟以及作业干涉校验。
