带奔驰标识350W国产直流电机结构

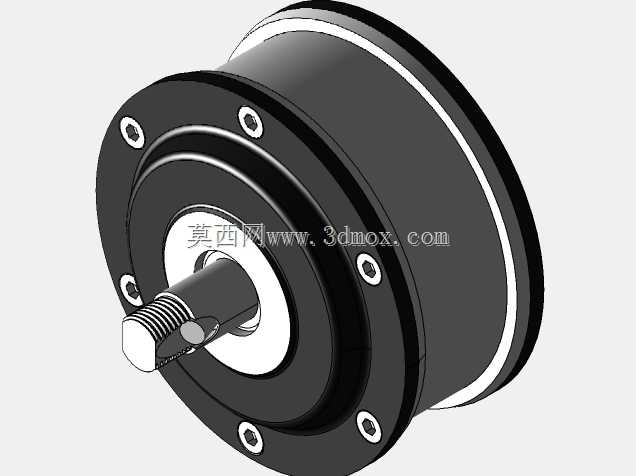

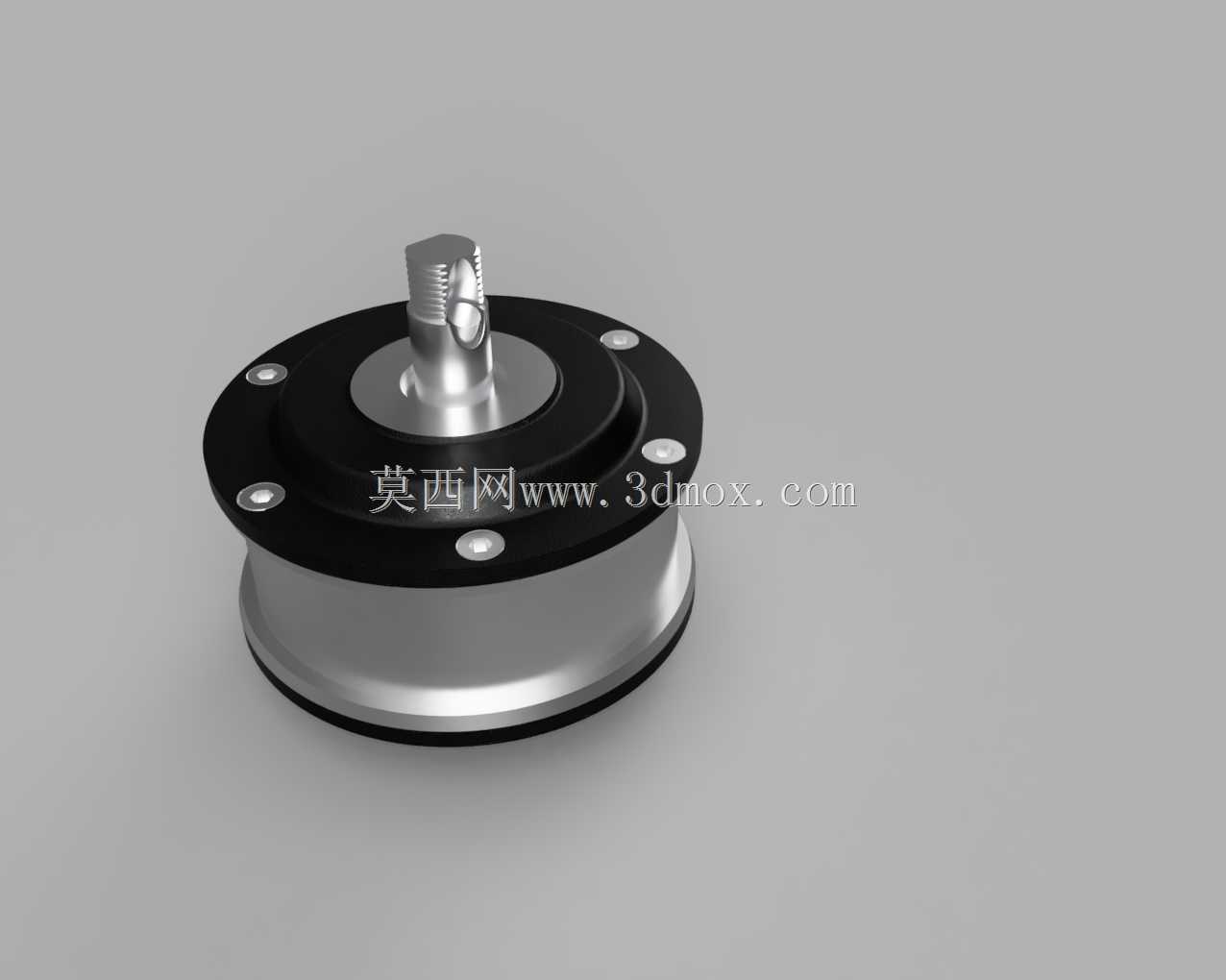

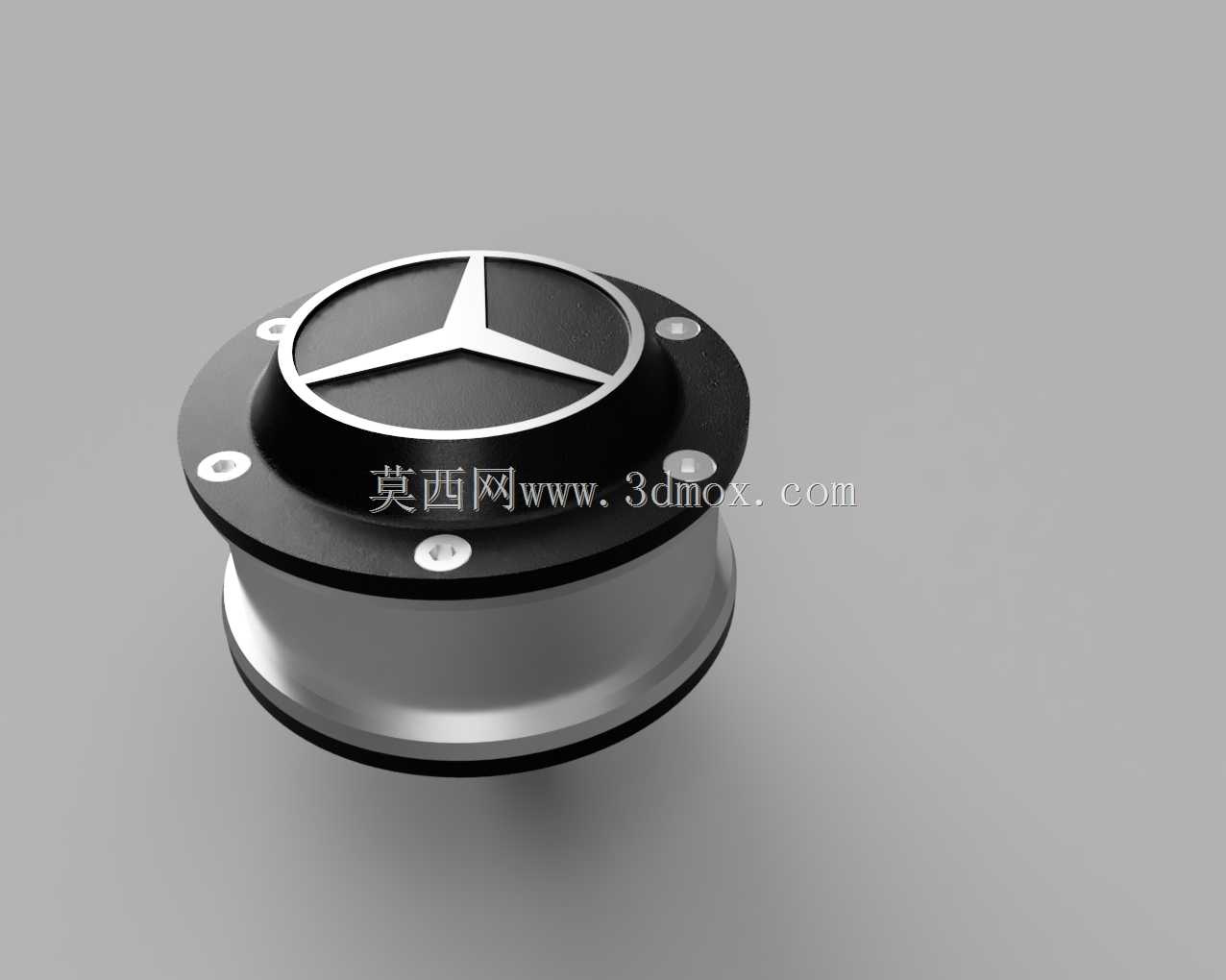

这款直流动力部件常被应用在小型自动化输送线、桌面级非标工装、车载辅助改装装置这类对安装空间有紧凑要求的场景里，额定输出功率350W的参数设定，刚好覆盖多数轻载持续旋转作业的动力需求，不会出现动力冗余带来的成本浪费，也能避免功率不足导致的负载卡滞问题。从结构设计来看，端盖部分采用法兰式安装布局，周向均匀布置的沉头安装孔可以直接通过螺栓固定在设备安装面板上，不需要额外设计转接支架，安装面的平面度公差控制在0.05mm以内，能保证电机输出轴与负载输入端的同轴度，减少运行过程中的径向跳动，延长轴承使用寿命。端盖表面的标识结构是参考车用部件的外观做的复刻设计，不影响实际的机械性能，只是在外观辨识度上做了差异化处理，端盖与机壳的配合采用止口定位方式，装配时不需要反复调整对齐位置，能有效提升产线装配效率，止口处的配合公差选H7/h6的间隙配合，既方便拆装维护，又能保证装配后的整体同轴度要求。机壳部分采用拉伸铝型材工艺制作，表面做阳极氧化处理，既可以提升壳体的散热效率，保证电机长时间满负载运行时的温升控制在绝缘等级允许范围内，又能提升外壳的抗腐蚀能力，适配多粉尘、轻度潮湿的车间作业环境。输出端的轴伸尺寸按照通用轻载动力接口标准设计，可以直接配套标准规格的同步轮、联轴器、小型齿轮等传动部件，不需要额外做轴的二次加工，降低设计人员的选型适配成本。在实际选型应用时，需要注意安装边界的预留：法兰外径方向要留出至少5mm的操作空间方便螺栓紧固，轴向方向要预留接线端的走线空间，避免线缆弯折过度导致绝缘层破损；运行过程中这款电机的转速特性偏硬，搭配对应的直流调速器可以实现宽范围的转速调节，适合需要根据工况调整输出转速的作业场景，比如小型输送带的送料速度匹配、工装夹具的旋转定位动作等。结构建模过程中，对内部的定子、转子装配间隙做了1:1的还原，能直接用于虚拟装配干涉检查，也可以作为电机选型阶段的占位模型导入整体设备装配体，提前核对安装空间是否匹配，避免后期实物安装时出现空间干涉的问题。
