小尺寸磁吸式PCB对接连接器结构

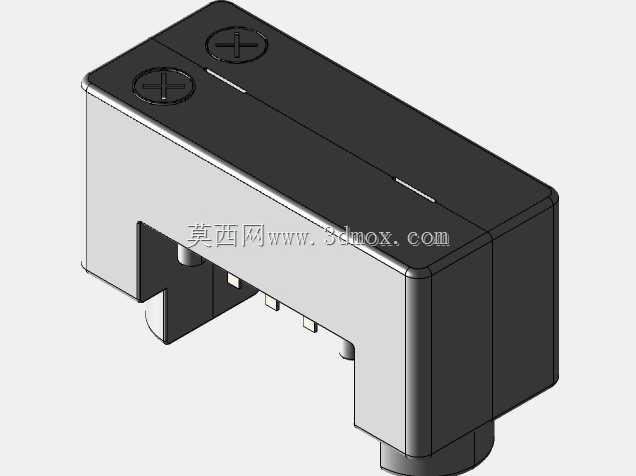

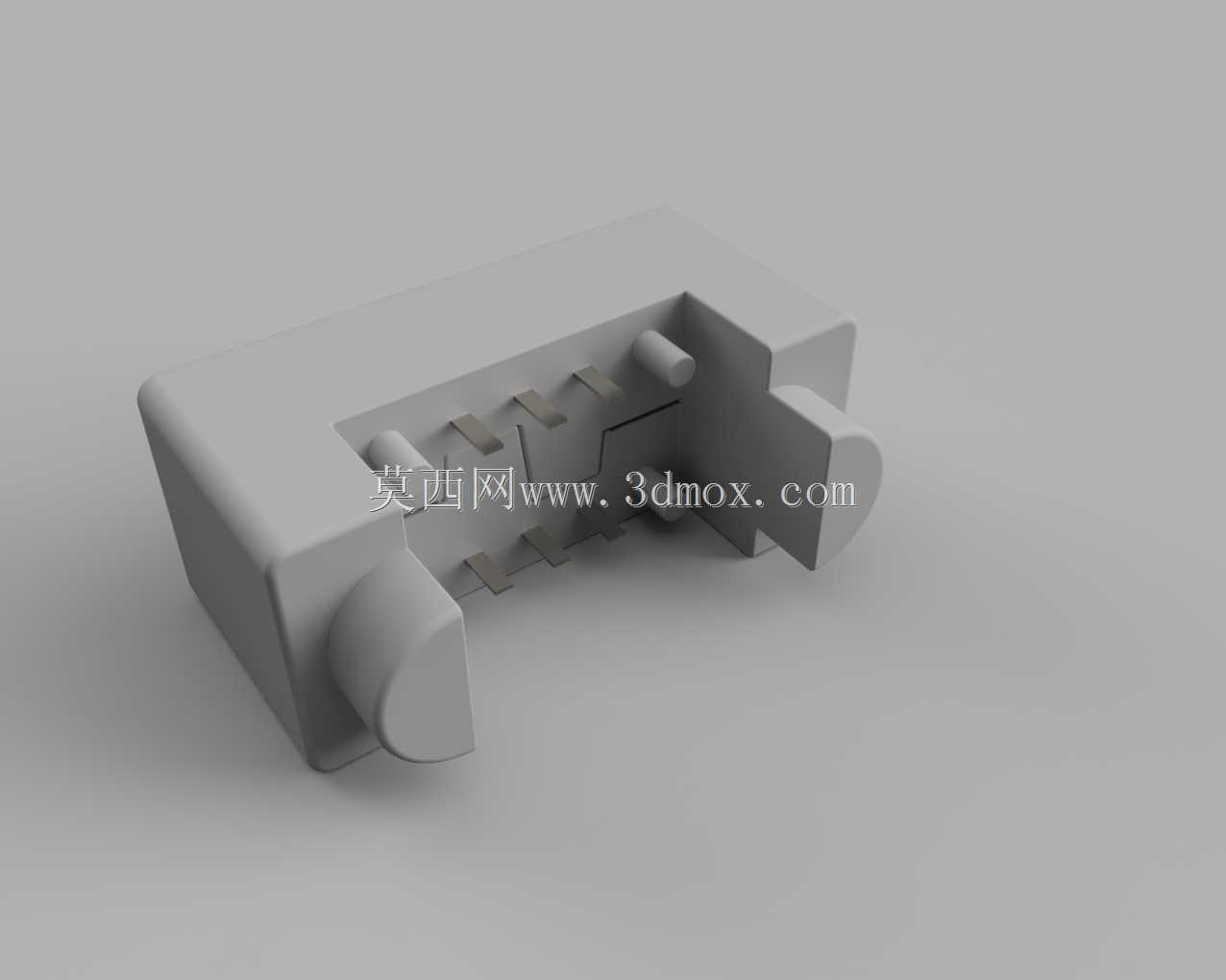

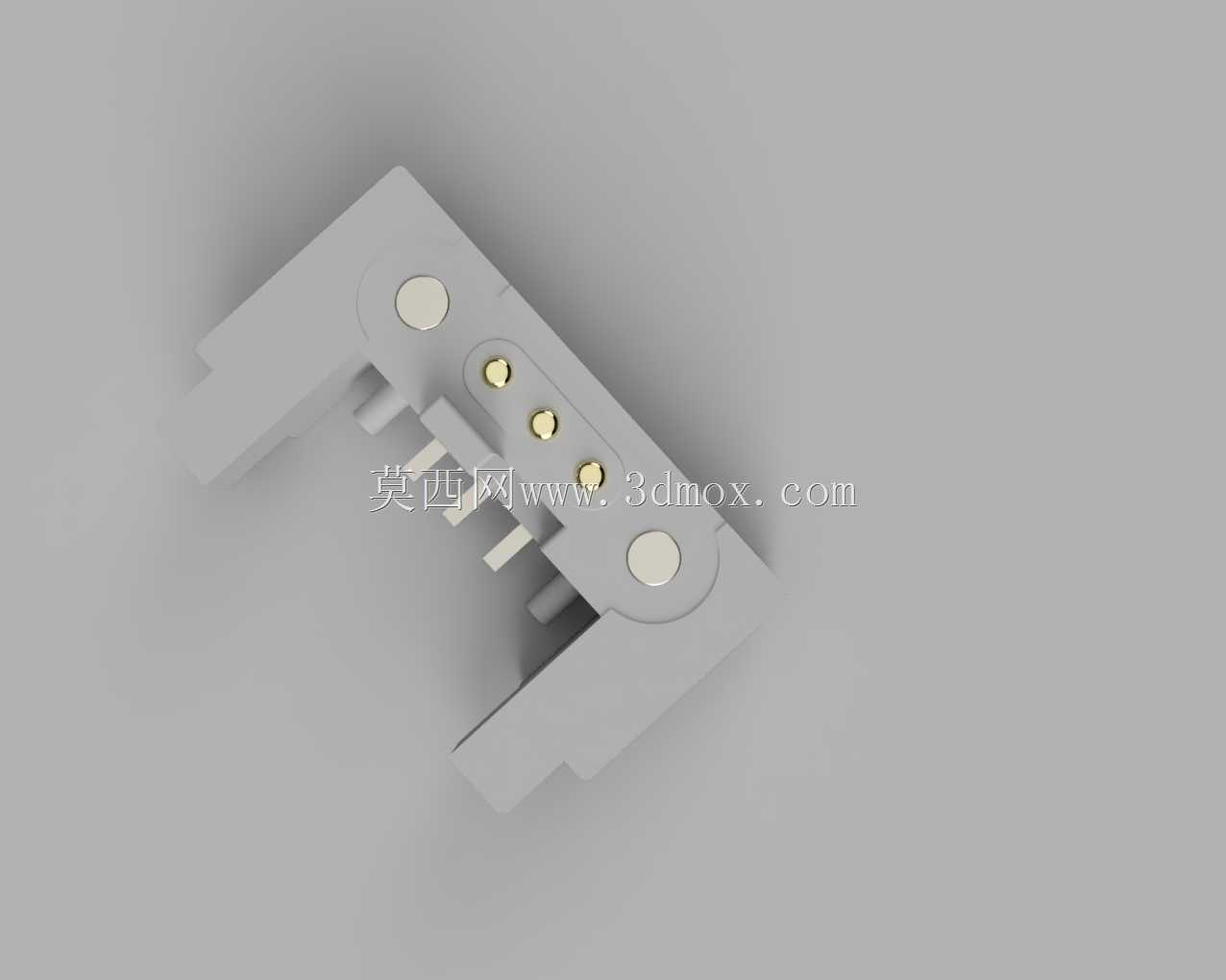

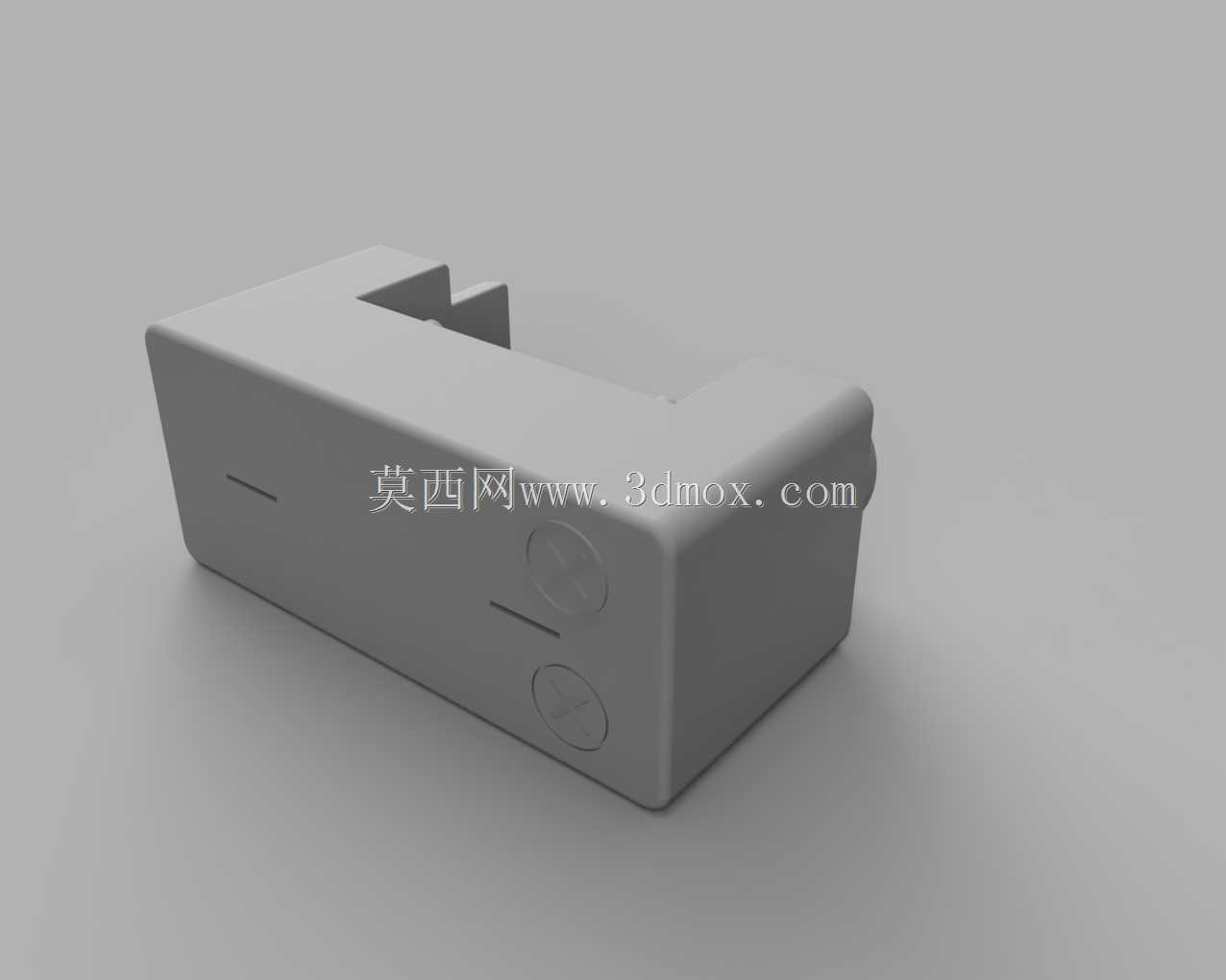

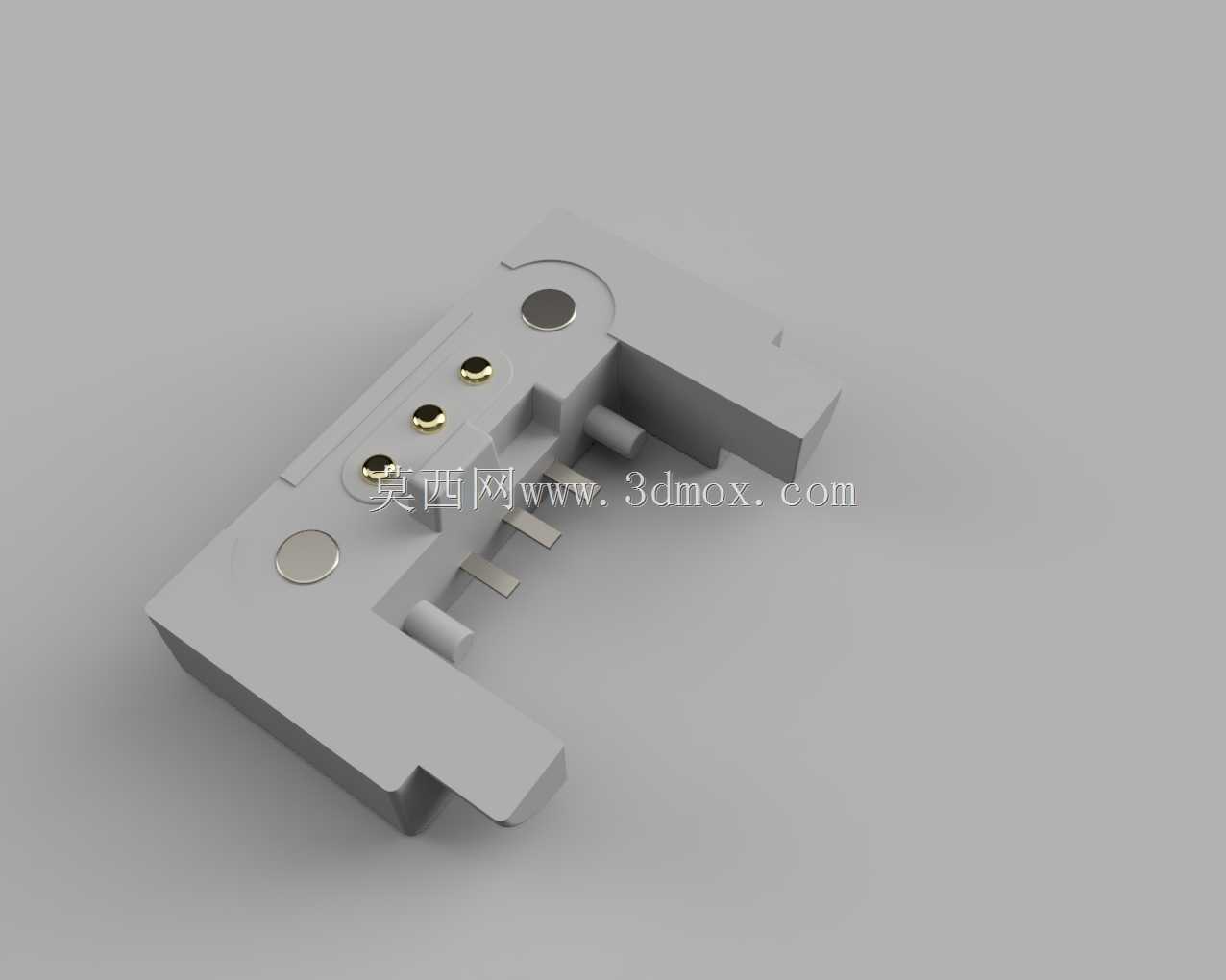

这款磁吸连接器主要面向小型数码设备、便携检测探头这类需要频繁插拔对接的场景，解决传统插针连接器反复插拔易磨损、对位不准导致针脚弯折的痛点，在手持检测设备、小型智能硬件的充电与信号传输对接环节有很高的适配性。结构设计上采用U型卡槽式基座，基座两侧预留的定位凸台与卡槽，可直接卡在PCB板边缘完成预定位，不需要额外设计复杂的固定支架，安装时只需将插针穿过PCB对应焊盘孔焊接即可，基座底部的平面与PCB板面完全贴合，焊接后不会出现翘边、偏移的问题。接触端采用三颗弹性镀金触点，搭配基座内嵌的圆形强磁体，对接时依靠磁吸力自动吸合对位，不需要人工精准对准插孔，即使对接时存在1mm以内的位置偏差，磁吸力也会引导接头自动滑入正确对接位置，触点接触电阻稳定在毫欧级，既可以满足小电流充电需求，也能传输低速数字信号。基座整体采用耐温工程塑料注塑成型，触点插针与磁体均通过模内注塑固定在基座内部，磁体表面与基座端面齐平，不会因为反复吸合碰撞出现磁体脱落、移位的问题。安装边界方面，基座整体宽度适配常规厚度1.6mm的PCB板，两侧卡槽的开口尺寸留有0.2mm的装配公差，即使PCB板边缘存在轻微的裁切毛刺也能顺利卡入，触点伸出基座背面的长度刚好满足波峰焊的吃锡要求，不需要额外补焊。设计时特意将磁体布置在触点侧边，距离触点保持足够的安全距离，避免磁场对信号传输产生干扰，同时磁体的吸力经过调校，既可以保证日常使用时不会因为轻微拉扯断开，也能在受到过大拉力时自动脱开，避免扯坏设备接口或者PCB焊盘。这类连接器不需要额外的锁扣结构，整体结构紧凑，占用PCB板面空间极小，非常适合内部空间局促的小型智能硬件使用，用户自行采购该连接器后，只需要按照触点定义绘制对应PCB封装即可完成适配，不需要额外开模定制连接结构。
