通用国产电机控制器铝合金壳体结构

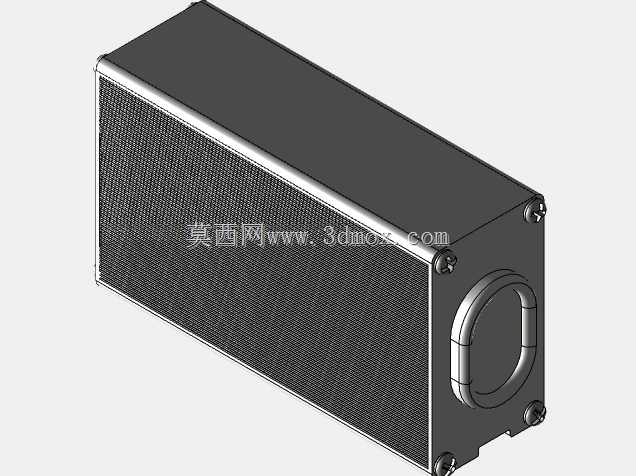

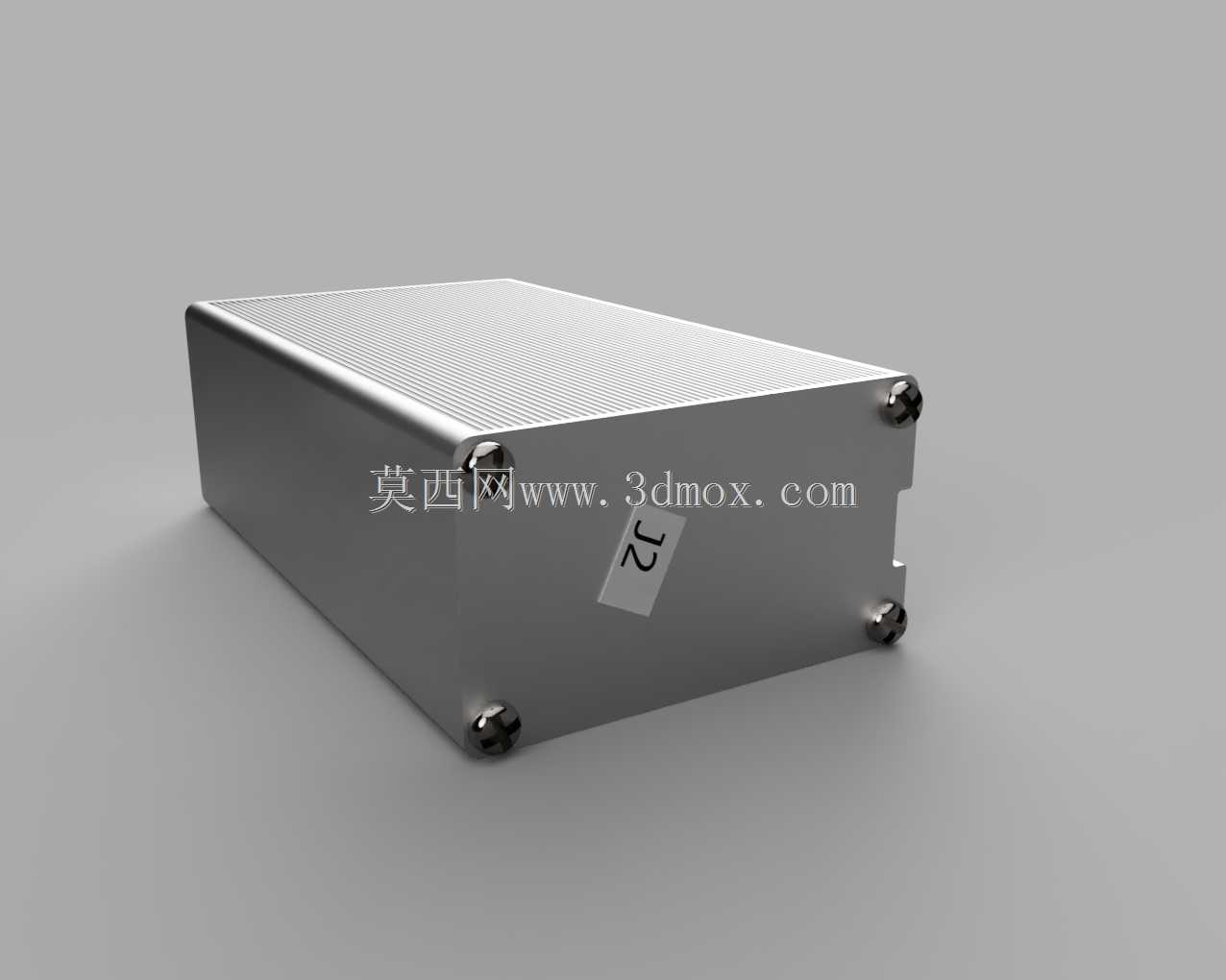

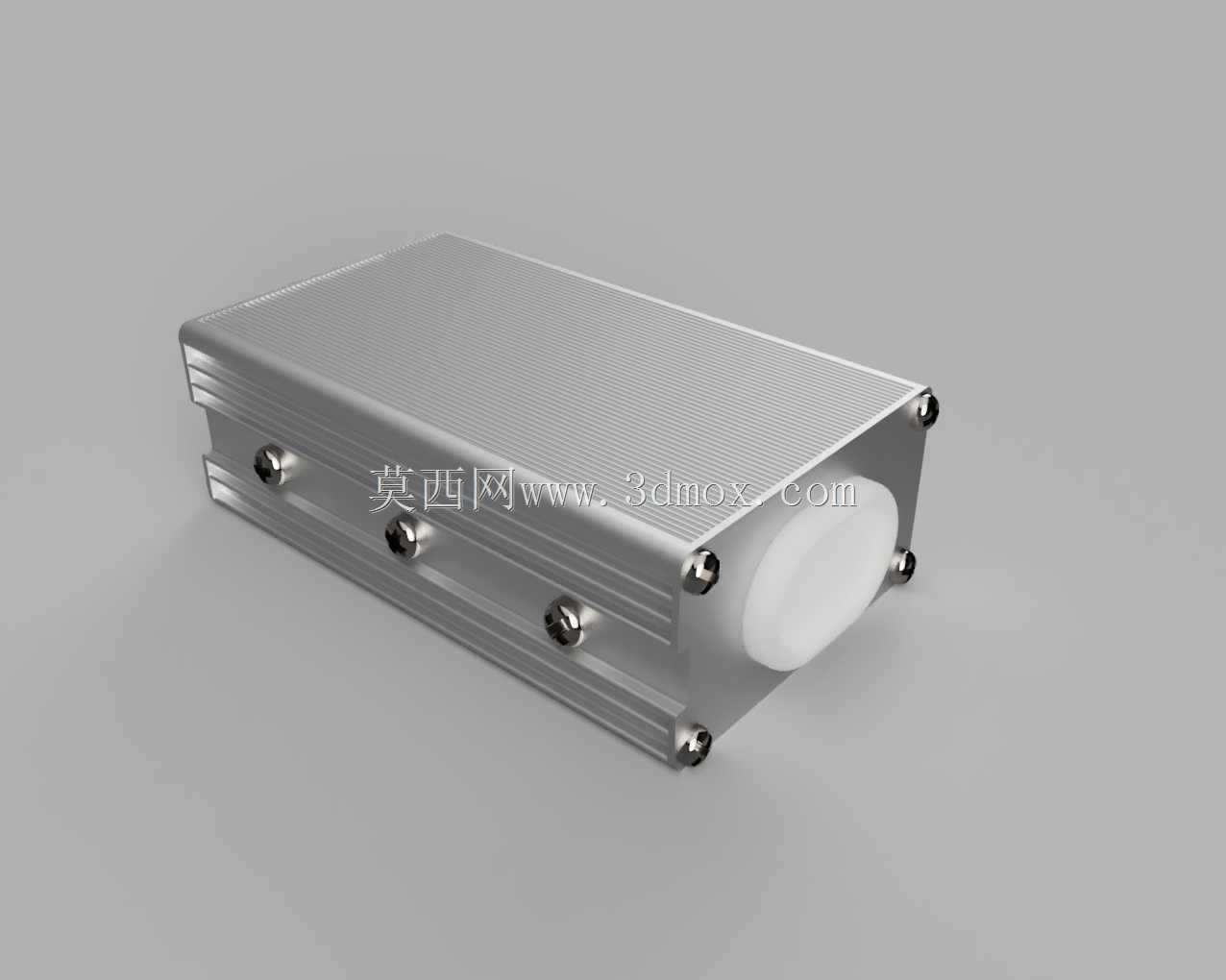

这款电机控制器的壳体采用挤压铝型材加工成型，这类结构在中小功率工业驱动场景里应用极广，常见于300-400W区间的通用电机驱动配套，覆盖小型输送线、桌面加工设备、民用机电改装等多个场景。从结构设计来看，壳体主体为标准矩形铝型材，表面自带细密散热筋，无需额外加装散热片就能满足常规工况下的功率器件散热需求，型材两端采用端盖封合结构，端盖通过沉头螺丝与型材本体锁固，装配时无需复杂工装，常规内六角扳手即可完成拆装，后期维护更换内部驱动板的操作门槛很低。壳体一侧预留的白色出线端为线缆接插区域，设计时将强电进线、电机出线、信号控制线的接插位集中在该端面，现场布线时可以统一整理走线槽，避免多方向出线带来的线缆杂乱、防护失效问题。安装边界上，这类铝壳控制器的安装孔位通常沿壳体长度方向两侧布置，支持水平贴装在设备机架立面、或是水平固定在安装底板上，安装时需要预留至少10mm的周边散热间隙，避免周边结构件紧贴壳体遮挡散热筋，导致内部功率器件温升超标。从功能适配角度，这类通用控制器不需要针对特定电机做专属结构修改，内部驱动板的安装槽位在铝型材挤压时就一体成型，不同方案的驱动板只要匹配型材内腔宽度，就可以直接装入壳体，适配无刷电机、异步电机等多种中小功率电机的驱动需求。设计时没有做多余的异形结构，所有外露面均为平直加工面，壳体表面做本色阳极氧化处理，兼顾基础防腐蚀能力与电磁屏蔽性能，在常规工业车间的温湿度环境下，不会出现短时间壳体锈蚀、信号干扰失控的问题。端盖与型材的配合面预留了密封槽位，可根据使用场景加装密封胶条，满足轻度防尘防泼溅的使用要求，适配多粉尘、少量切削液飞溅的车间工位使用。
