镀金SMB立式通孔射频连接器结构

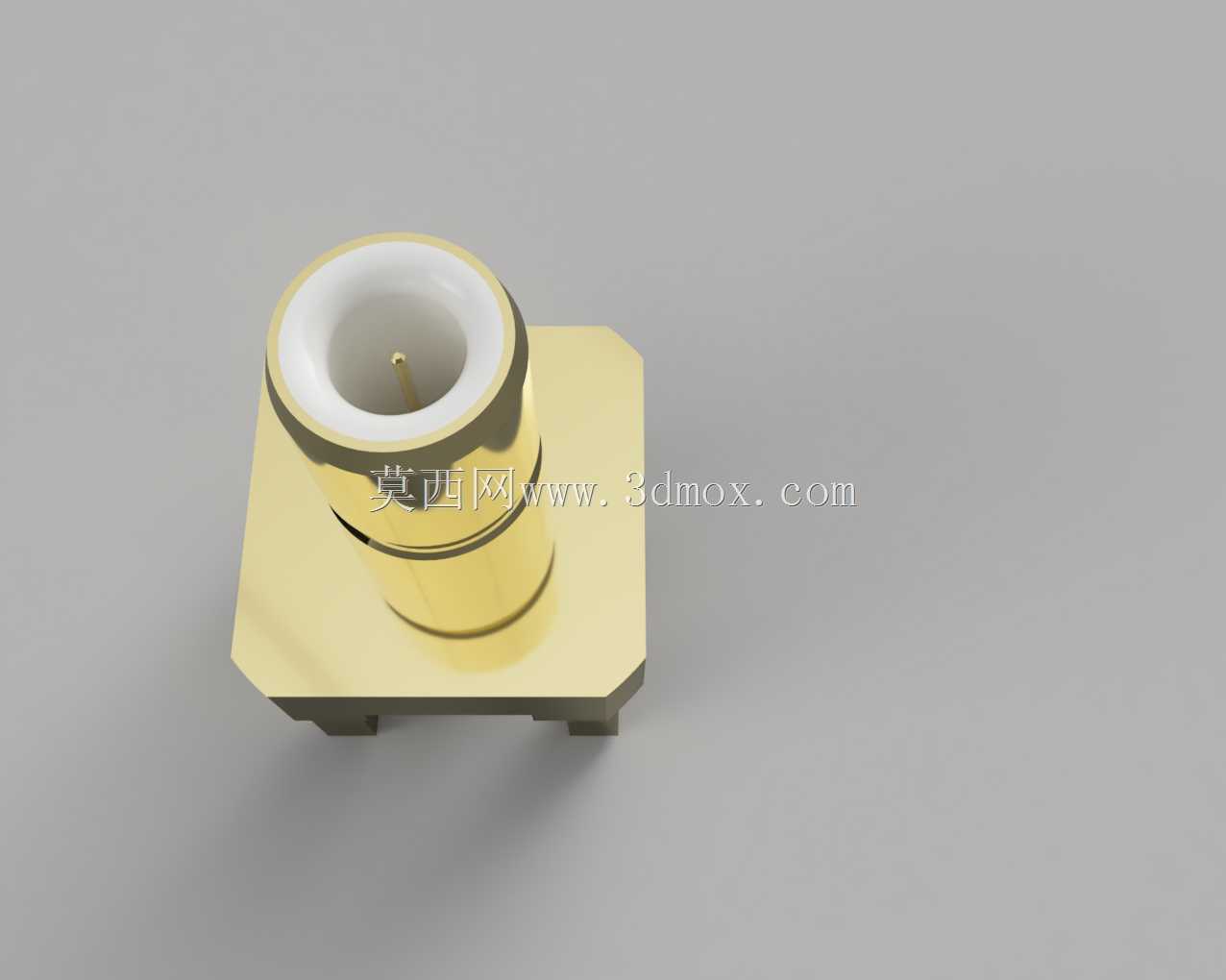

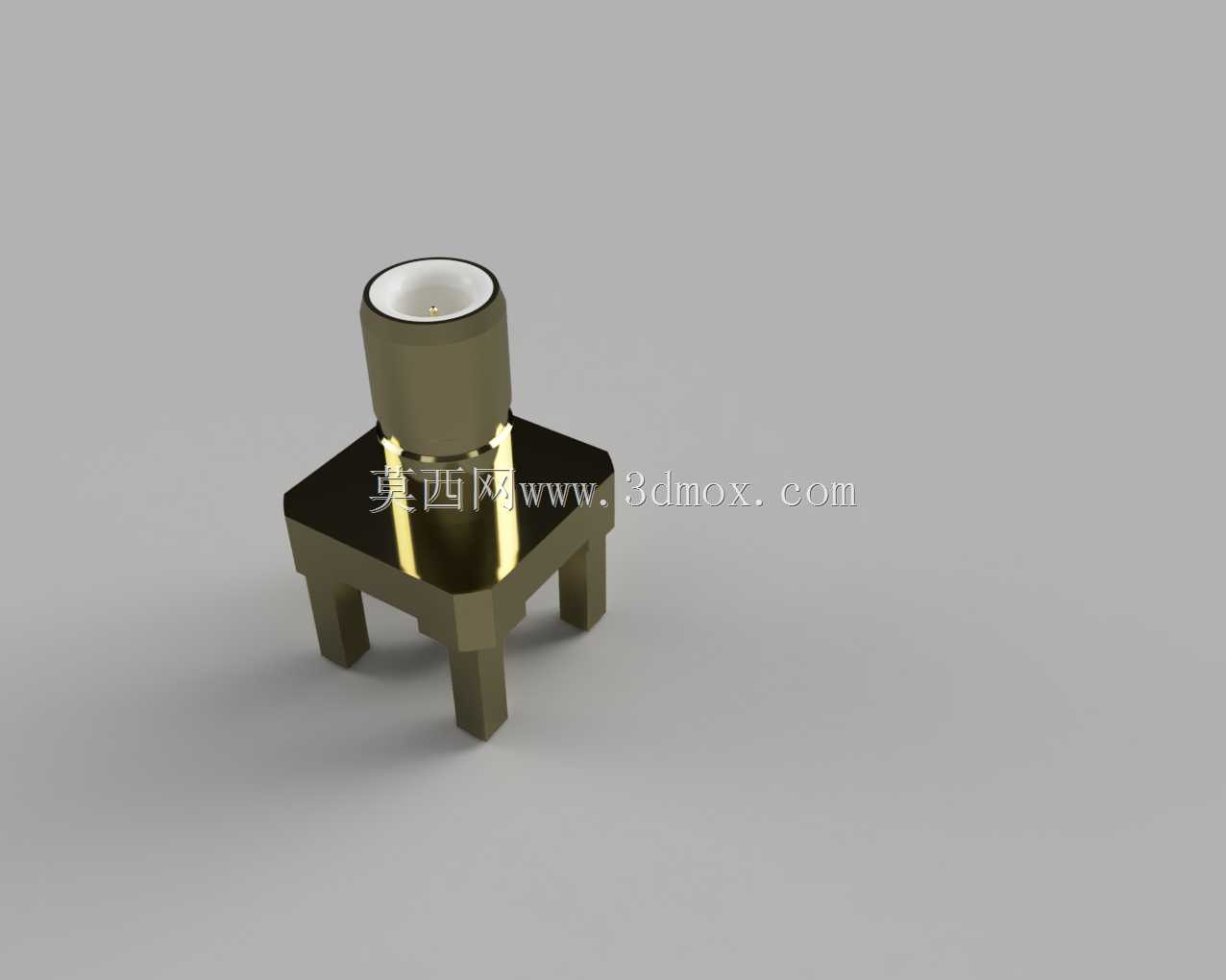

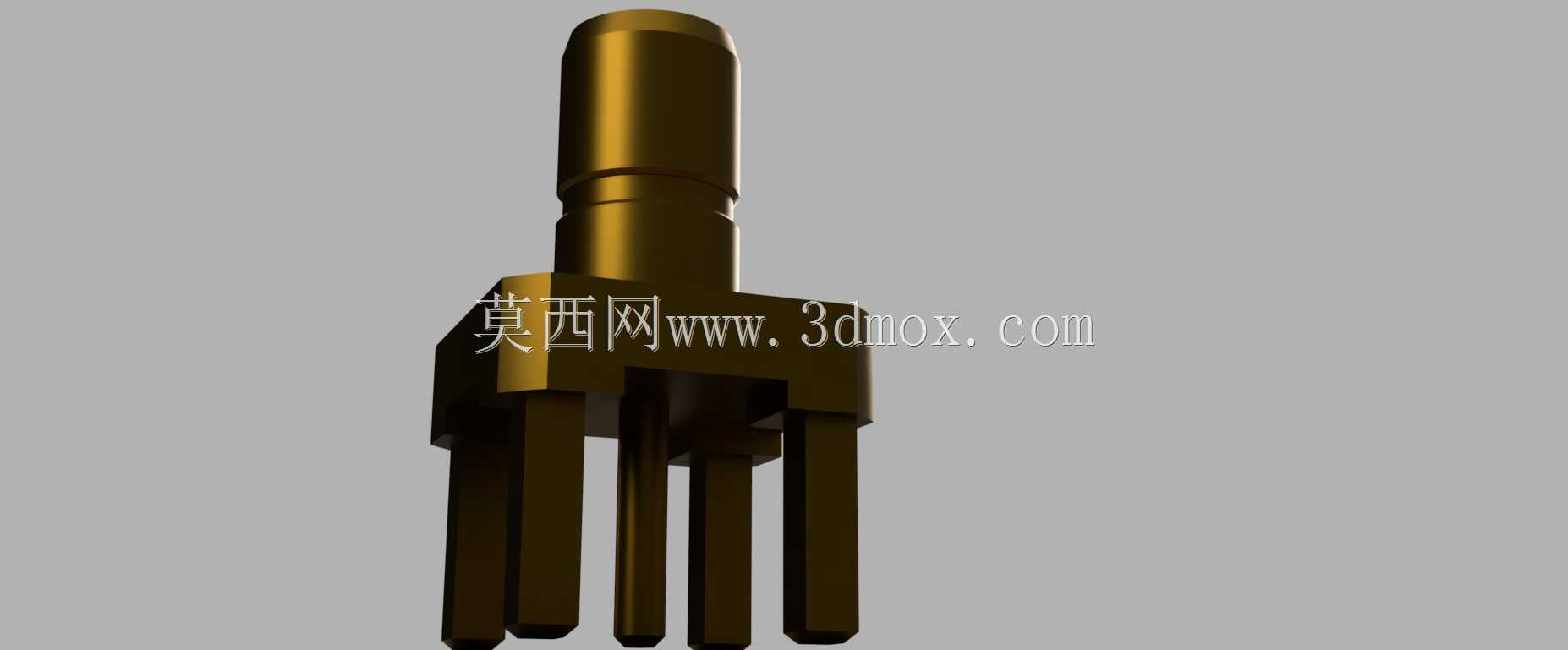

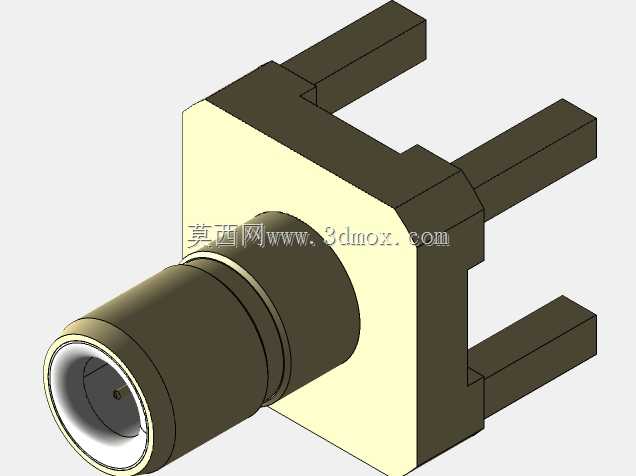

这款SMB立式通孔连接器，是射频信号传输链路里常用的小型同轴连接部件，日常在通讯基站板卡、车载射频模块、工业测控设备的信号回路里都能见到它的身影，主要承担射频信号的低损耗转接功能，实现板端与同轴线缆之间的快速插拔对接。从结构设计来看，主体采用黄铜基材镀金处理，接触件内芯采用铍铜镀金材质，既保证了接触电阻的稳定性，也提升了多次插拔后的耐磨性能，内绝缘介质采用聚四氟乙烯填充，能够在高频段维持稳定的介电常数，减少信号传输过程中的驻波比波动。安装结构采用法兰式通孔设计，底部带定位凸台，适配PCB板上的标准安装孔位，焊接时凸台可以卡入板孔实现预定位，避免过炉焊接时出现偏移，法兰两侧的切边设计既可以在高密度排布时节省板上空间，也能起到防呆作用，防止安装时出现角度偏转。接触界面采用SMB标准的卡扣式锁紧结构，相比螺纹连接的SMA型连接器，插拔速度更快，适合需要频繁拆装或者板卡密度较高的应用场景，推入即可实现锁紧，拔出时只需轻拉即可解锁，在狭小的设备腔体内操作也十分便捷。从安装边界来看，这款连接器的法兰底座占用板上面积较小，中心导体伸出长度适配常规厚度的PCB板，焊接后引脚不会超出板背面过多，不会和板下的壳体结构产生干涉，整体高度控制紧凑，适合对设备内部堆叠高度有严格要求的紧凑型通讯设备。设计过程中重点考量了高频信号传输的阻抗连续性，从内导体到介质层再到外导体的尺寸配合，全程按照50欧姆阻抗匹配要求做公差管控，避免出现阻抗突变导致的信号反射，外导体的整体屏蔽结构连续无缺口，能够有效隔绝外界电磁干扰，保证弱射频信号传输的稳定性。在实际设备选型中，这类连接器常被用在GPS信号接收模块、蓝牙通讯模组、工业无线数传终端的板端接口上，能够适配常规的SMB公头线缆组件，工作频段可以覆盖到DC到4GHz范围，满足多数民用及工业级射频信号传输需求。
