带齿轮传动结构的工业搅拌装置设计

项目分类:铸造模 发布时间:2026-05-21 ID:1152530
  • 带齿轮传动结构的工业搅拌装置设计
  • 带齿轮传动结构的工业搅拌装置设计
  • 带齿轮传动结构的工业搅拌装置设计

这套带齿轮传动结构的工业搅拌装置,主要面向流体混合、固液分散类工业生产场景,常见于化工配料、食品浆料调制、建材助剂混合、污水处理药剂调配等工况,核心作用是通过桨叶的旋转剪切、推流作用,实现罐体内不同介质的均匀混合,避免物料分层、沉淀,保障反应或配比过程的一致性。

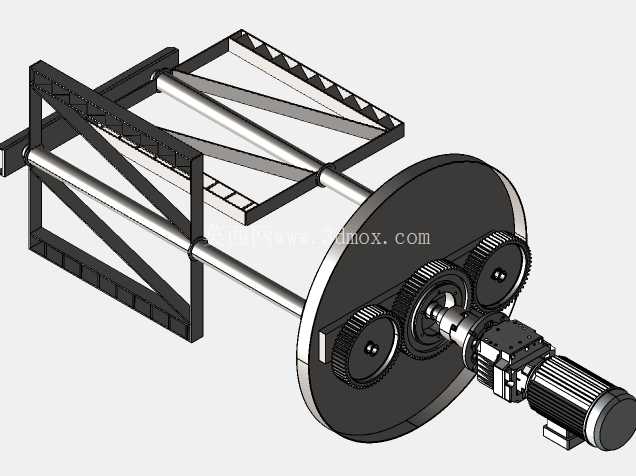

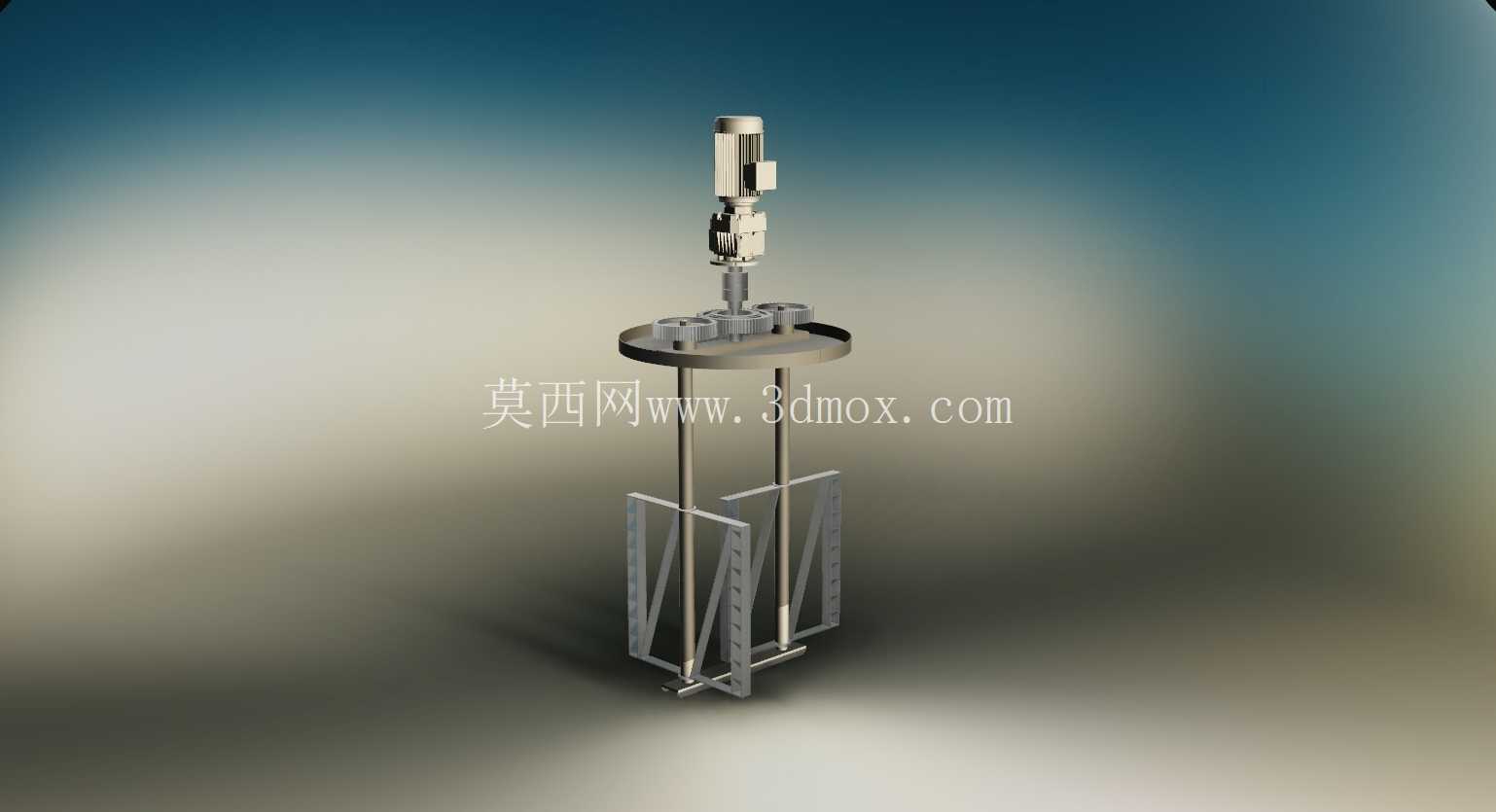

从结构设计逻辑来看,这套装置采用顶部驱动的布局形式,动力单元布置在安装平台上方,通过减速机构衔接齿轮传动组,再将扭矩传递至下方的搅拌主轴,最终带动框架式搅拌桨完成作业。顶部的动力安装座做了同轴度定位设计,能保障电机输出轴、减速单元、传动齿轮、搅拌主轴的同轴度误差控制在合理区间,避免运转过程中出现偏磨、振动超标的问题。安装平台采用圆形板式结构,除了固定动力与传动组件外,三个呈圆周分布的支撑立柱向下延伸,直接衔接下方的搅拌桨框架,既承担动力端的重量,也能抵消桨叶运转时产生的径向扭矩,避免主轴受力变形。

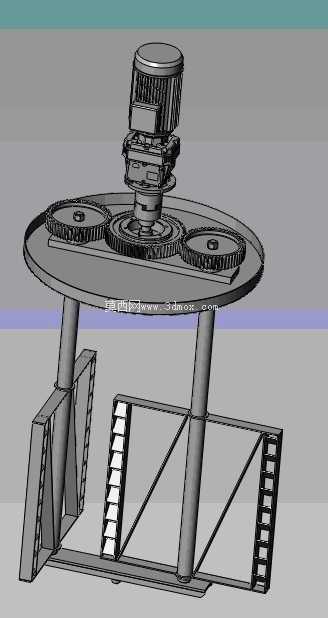

传动部分采用了多齿轮啮合的布局,除了中心主动齿轮衔接减速输出端外,周边布置的从动齿轮可预留拓展接口,如需加装辅助搅拌轴、刮壁组件时,无需额外改动主安装平台,直接通过齿轮啮合即可传递动力,适配不同粘度物料的搅拌需求——比如处理高粘度浆料时,可在从动轴位置加装小直径高剪切桨叶,配合主框架桨的低速大推流,避免罐壁处物料滞留、混合不均的问题。齿轮组的安装位置做了凸起的定位止口设计,能保障齿轮啮合侧隙处于合理范围,既不会因侧隙过大产生传动冲击,也不会因侧隙过小导致轮齿磨损加剧,日常维护时只需拆开平台上方的护罩即可检查齿轮啮合状态、补充润滑脂,无需拆解整个搅拌结构,降低运维难度。

下方的搅拌桨采用框架式结构,桨叶边缘做了锯齿形设计,相比普通平直桨叶,这种结构在运转时能对物料产生更强的剪切作用,对于含有少量固体颗粒的浆料、高粘度流体,能更好地打破团聚颗粒,提升混合均匀度。框架的横向、纵向支撑都做了斜撑加强设计,避免桨叶在长期承受物料阻力时出现变形,桨叶与主轴的连接位置采用了键连接加锁紧螺栓的固定方式,既传递足够的扭矩,也方便后期根据罐体深度、物料特性更换不同形式的桨叶。

从安装边界来看,这套搅拌装置的安装平台直径可适配常规的立式搅拌罐罐口,支撑立柱的长度可根据罐体的实际深度做调整,安装时只需将平台固定在罐顶的安装法兰上,保障主轴垂直于罐底即可,无需在罐壁额外做支撑结构,适配现有多数常压立式搅拌罐的改造与新装需求。设计时也考虑了运转的动平衡问题,所有旋转组件在建模阶段就做了质量对称布局,桨叶的角度、支撑的位置都围绕主轴中心做对称分布,减少高速运转时的振动量,降低对罐体、安装基础的冲击。

在实际选型适配时,这套结构可根据处理物料的粘度、罐体容积调整齿轮传动比、桨叶尺寸,比如处理低粘度流体时可提高主轴转速,增强湍流效果;处理高粘度物料时可降低转速,提升输出扭矩,保障桨叶能正常推动物料循环。整个结构没有复杂的异形构件,多数零部件都可采用常规的机加工、型材焊接工艺制作,加工难度低,备件替换方便,适合中小批量的设备配套生产,也适合现有老旧搅拌设备的升级改造——很多老旧搅拌设备存在传动效率低、桨叶剪切力不足的问题,直接替换这套带齿轮传动的搅拌总成,无需改动罐体结构即可提升混合效率,减少物料混合时间,降低生产过程的能耗。
