CNC加工用4英寸方形真空固定压板结构

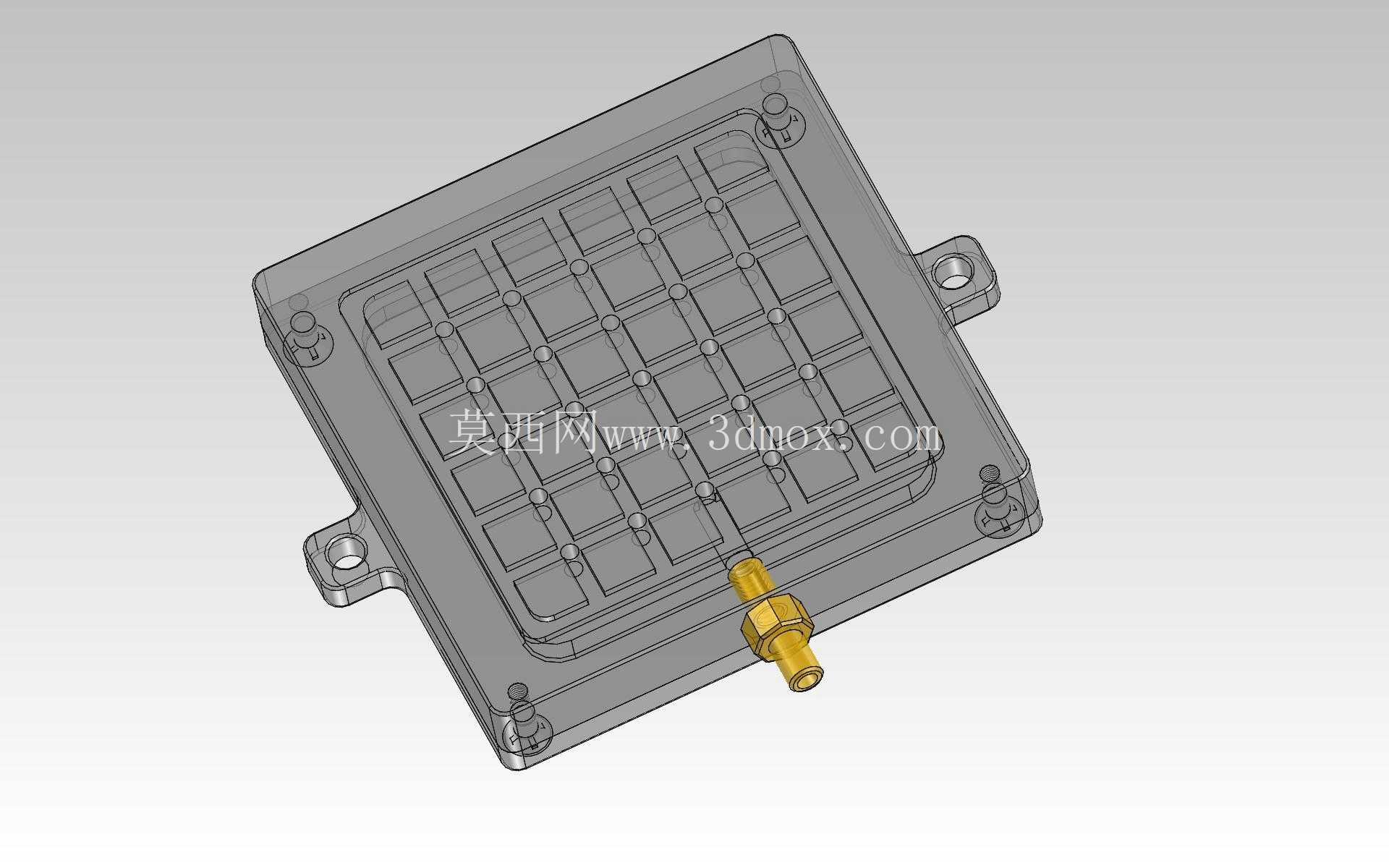

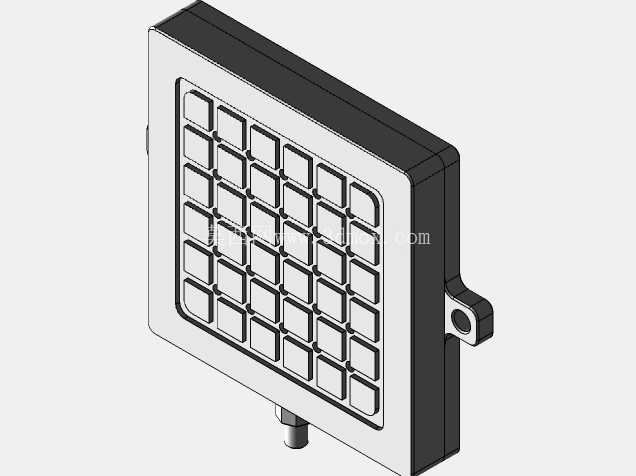

在精密CNC加工场景里，小型薄壁零件、易变形薄片工件的装夹一直是困扰一线加工人员的常见问题，常规机械卡爪压紧容易造成工件表面压痕、装夹变形，磁吸工作台又仅能适配导磁材质工件，真空吸附式固定压板正是为解决这类装夹痛点设计的工装部件。这款4英寸规格的方形真空压板，主体采用框式密封结构设计，上表面排布规整的网格状吸附槽，槽体之间的凸台形成均匀的支撑面，当外接真空源接入侧部的黄铜气嘴后，网格槽内形成稳定负压，将放置在支撑面上的工件牢牢吸附固定，不会对工件非加工面造成额外压紧力，尤其适合亚克力、铝合金薄片、PCB板材、小型非金属零件的铣削、钻孔、精雕加工工序。

设计阶段首先明确了安装适配边界，压板整体为正方形轮廓，对角位置延伸出2个带通孔的安装耳座，安装孔的中心距、孔径尺寸匹配常见小型CNC雕铣机、精雕机的工作台T型槽间距，不需要额外制作过渡转接板就可以直接固定在设备台面上，降低现场安装调试的工作量。侧部的气嘴采用外螺纹快插结构，黄铜材质兼顾气密性与结构强度，和常规工业真空软管的接头规格通用，不需要定制特殊连接件就能快速接入设备配套的真空发生系统。压板内部的气道做了等阻设计，确保整个吸附面各个网格区域的负压值均匀一致，不会出现边角位置吸附力不足导致工件加工时移位的问题，网格槽的深度控制在合理范围，既保证气流通畅形成有效负压，又避免槽深过大导致工件受压后凹陷变形。

从实际使用场景来看，这类真空压板在消费电子精密零件加工、小型手板制作、工艺饰品精雕工序中应用十分广泛，相比传统的压板固定、粘胶固定方式，真空吸附装夹的工件拆装速度更快，不需要每次装夹都调整压脚位置、清理残留粘胶，单次装夹耗时可以缩短60%以上，同时因为整个工件背面均匀受力，加工过程中工件的振动更小，刀具切削时的让刀量更稳定，能有效提升薄壁零件的加工平面度与尺寸一致性。设计时还考虑了长期使用的密封可靠性，压板上表面的密封槽内嵌装耐油橡胶密封圈，密封圈的压缩量经过反复校核，既保证吸附时的密封效果，又不会因为压缩量过大导致密封圈过早疲劳失效，日常维护只需要定期清理网格槽内积存的切屑、更换老化的密封圈即可，维护成本极低。

安装边界上需要注意，两个安装耳座的突出方向与气嘴的伸出位置做了错位设计，安装固定时气嘴不会和工作台的压紧螺栓、T型块产生干涉，外接气管的走向可以顺着设备台面的布线槽排布，不会影响加工过程中主轴的移动行程。4英寸的方形尺寸刚好覆盖小型精雕机的常用加工幅面，既不会因为尺寸过大占用过多工作台空间影响其他工装的排布，也不会因为吸附面积不足无法固定常规尺寸的小型工件，吸附面的网格密度经过优化，对于小至指甲盖大小的零件，也能覆盖至少3个网格支撑单元，保证足够的吸附力抵抗铣削时的侧向切削力，不会出现工件被铣刀带飞的安全隐患。结构上所有棱边都做了倒角处理，没有尖锐的毛刺边角，操作人员安装调试时不会被划伤，压板主体采用硬质阳极氧化铝合金材质，重量轻且表面硬度高，长期接触切削液也不会出现锈蚀问题，使用寿命远高于普通塑料材质的真空吸盘。
