家用挂壁式超薄液晶电视外观结构设计

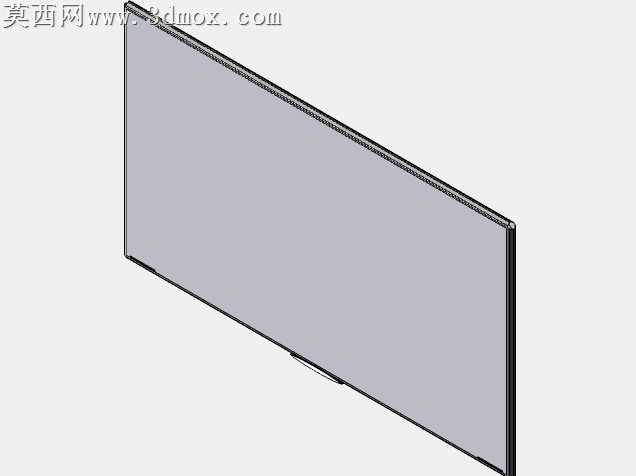

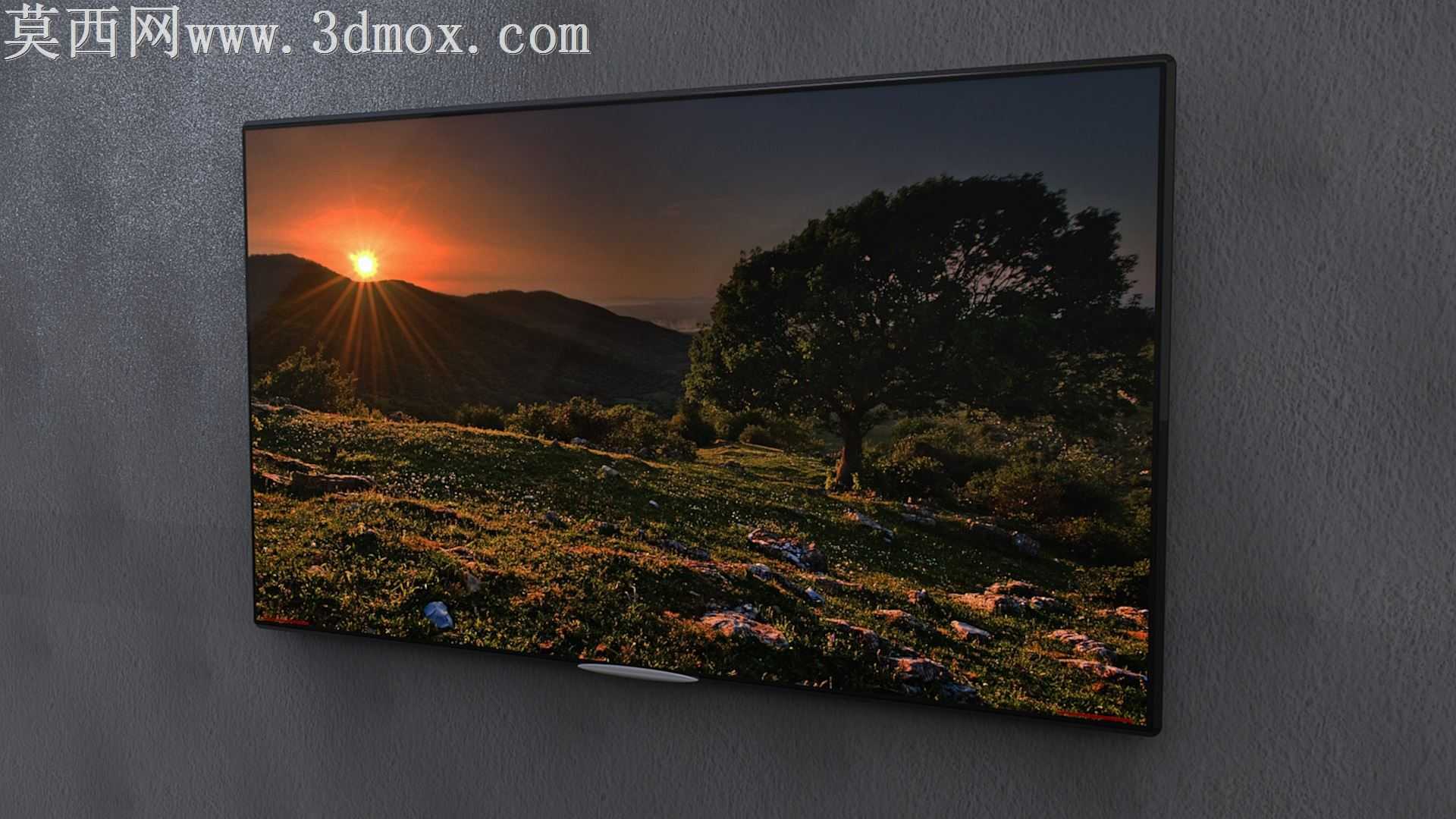

本作品为家用挂壁式超薄液晶电视的三维设计成果，建模阶段采用自顶向下的设计思路，先确定整机的长宽厚核心尺寸比例，匹配主流家用客厅的墙面安装适配需求，将整机厚度控制在符合当下超薄电视的主流区间，保证挂装后不会过于突出墙面，兼顾视觉轻盈感与内部元器件的排布空间。建模过程中首先构建前面板的窄边框结构，将四周边框宽度做等比例收窄处理，最大化提升屏幕的有效显示占比，同时在边框底部预留隐藏式功能按键与状态指示灯的安装位，保证正面视觉的整体性，不会出现突兀的开孔破坏外观流畅度。背部结构设计为贴合墙面的微弧过渡造型，既避开内部主板、电源模块、扬声器单元的凸起高度，又能让挂装状态下电视与墙面的缝隙更加均匀，同时在背部居中位置设计标准VESA挂架安装孔位，匹配通用壁挂支架的安装尺寸，降低用户安装适配成本。屏幕部分单独做分层建模，区分外层钢化玻璃保护层、液晶显示层、背光层的不同结构厚度，渲染阶段为外层玻璃赋予高透低反射的材质属性，模拟真实屏幕熄屏状态下的深邃质感，亮屏状态下可准确呈现显示画面的色彩通透度；边框部分采用磨砂金属材质，设置细腻的金属颗粒纹理与低反光度参数，还原消费级电子产品常用的金属喷砂工艺质感，避免渲染效果出现过于廉价的塑料反光。底部的装饰条采用亮面镀铬材质，与磨砂边框形成材质对比，提升整机的精致感，同时在装饰条下方预留出扬声器的出声孔阵列，按照声学传播角度做倾斜开孔设计，保证声音传出的指向性更贴合用户观看位置。渲染场景模拟真实居家客厅的墙面环境，将电视挂载于深灰色肌理墙面上，搭配柔和的环境漫反射光照，准确呈现不同材质在日常家居光线下的真实质感，同时还原电视挂装后的实际视觉效果，可直观展示产品安装完成后的空间适配状态。结构设计上充分考量装配合理性，将前后壳的卡扣连接位、螺丝固定柱都做了合理排布，保证壳体连接的紧密性，同时为内部的散热风道预留合理空间，在背部上方与下方设置隐藏式散热格栅，保证长时间工作状态下的热量可以顺利排出，兼顾外观整体性与实用功能需求。
