微雪5英寸HDMI液晶触摸屏结构设计

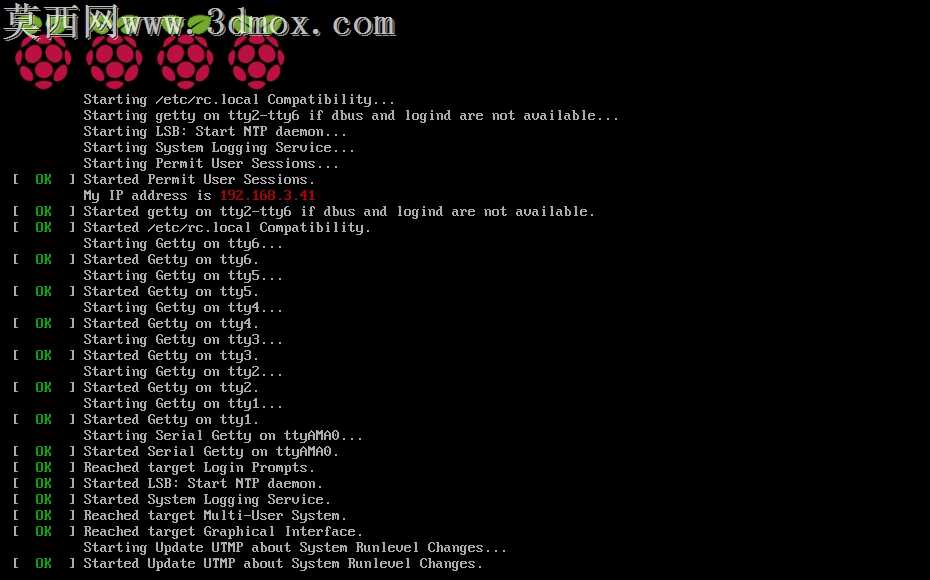

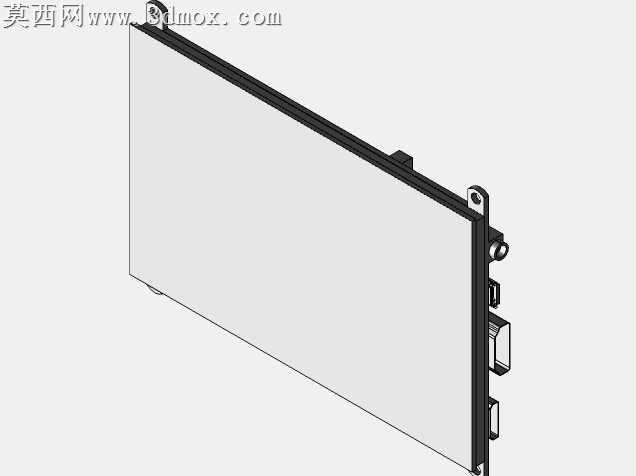

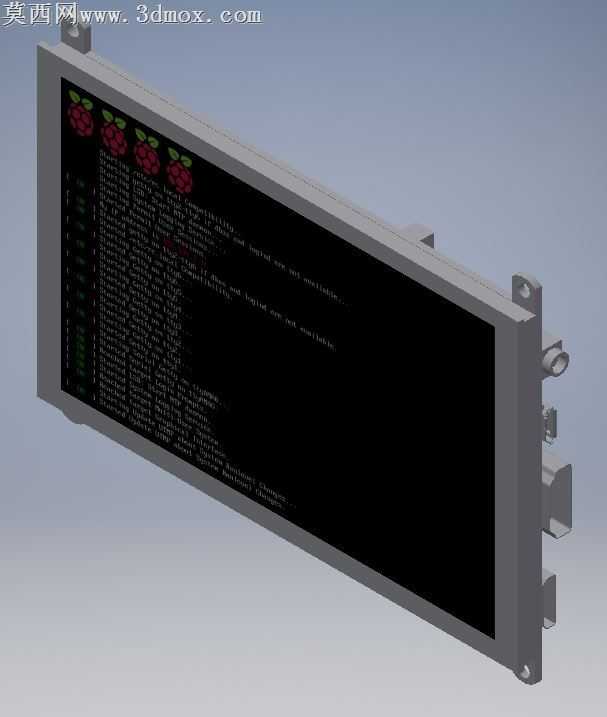

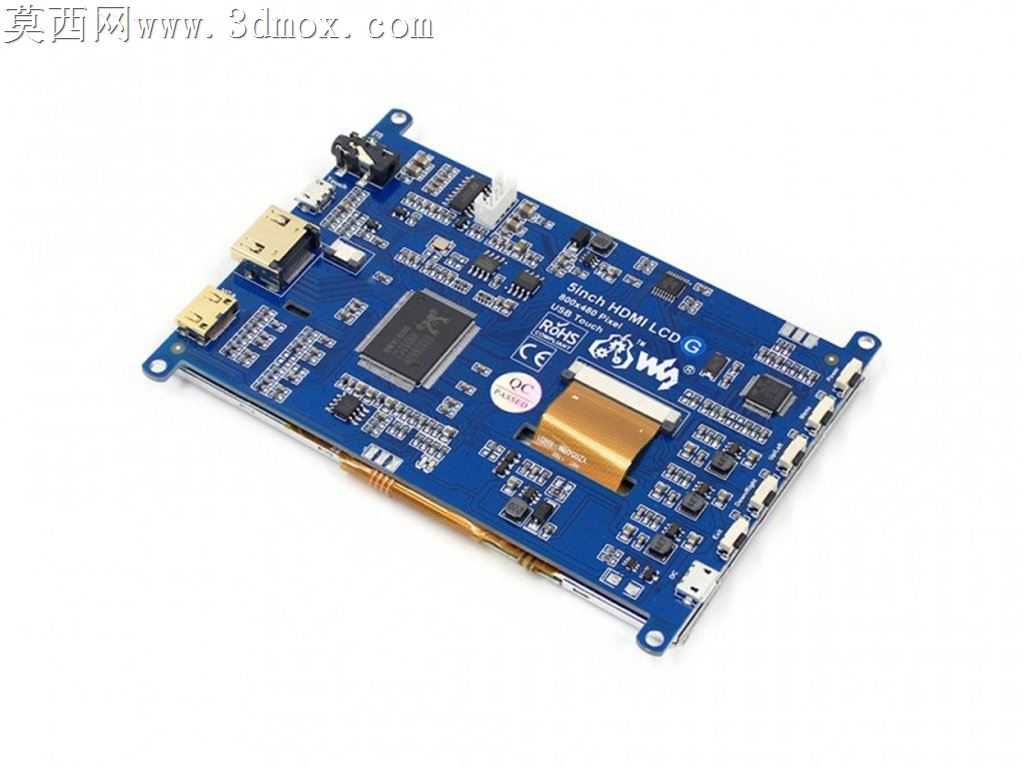

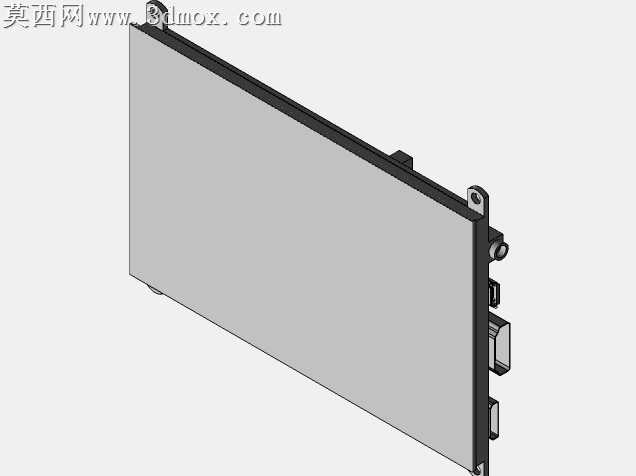

本作品针对微雪5英寸HDMI液晶触摸屏开展全参数化三维建模设计，完整复现该嵌入式显示触控模块的全部结构细节。建模过程中首先依据实物测绘与官方公开尺寸参数搭建基准坐标系，以PCB板为核心定位基准，逐一还原板载主控芯片、存储颗粒、电源管理芯片、HDMI接口、USB触控接口、MicroSD卡槽、排针排母等全部电子元器件的外形尺寸与安装位置，精准匹配各元件的引脚间距、固定孔位与高度差，确保整体装配公差控制在合理范围内。针对屏幕显示区域，建模时单独划分触控层、液晶层、背光层的分层结构，还原FPC柔性排线的弯折形态与金手指连接位置，准确呈现排线与主板连接器的扣合结构，同时还原板载固定铜柱、安装孔位的位置与尺寸，可直接用于配套外壳、安装支架的适配设计。材质渲染阶段，PCB板采用哑光蓝油材质还原真实电路板的表面质感，为芯片、接口等金属元件添加对应金属质感与丝印标识，屏幕区域采用高透玻璃材质搭配适当的反光参数，还原液晶屏幕的通透视觉效果，排线采用柔性浅棕材质模拟FPC的真实触感，板载电容、电阻等小型元件逐一匹配对应材质色彩，确保渲染效果贴近实物外观。设计过程中重点考量模块的接口兼容性与安装适配性，所有外露接口的位置、开口尺寸均严格匹配通用接口规范，可直接用于嵌入式项目的装配干涉检查、安装结构设计验证，帮助开发者在实物采购前完成整体设备的结构布局规划，避免后续装配出现尺寸冲突问题，模型完整还原了模块的所有外部结构特征，可直接用于产品展示、结构验证、配套配件开发等场景。
