双作用气缸气动执行机构三维结构设计

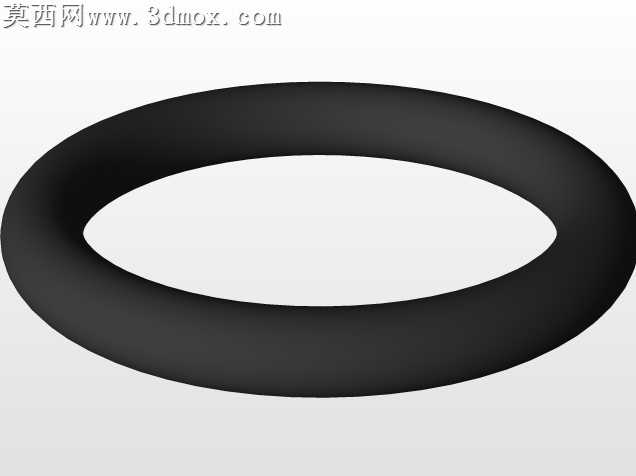

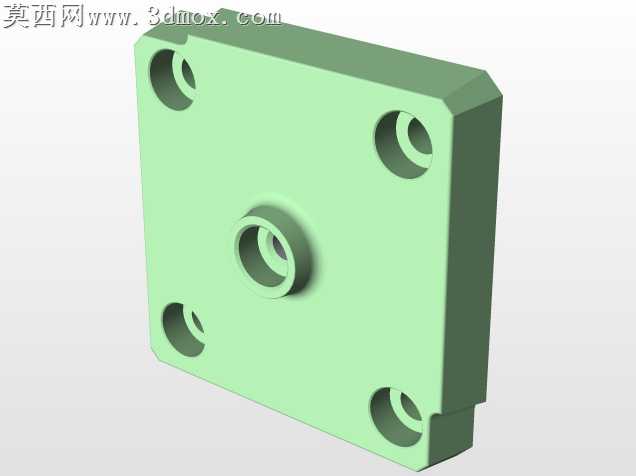

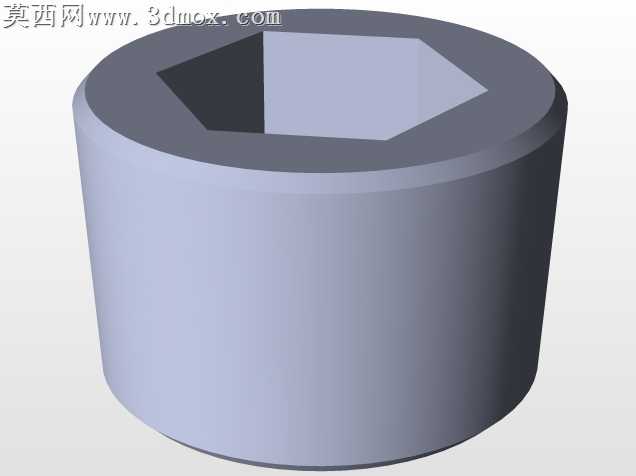

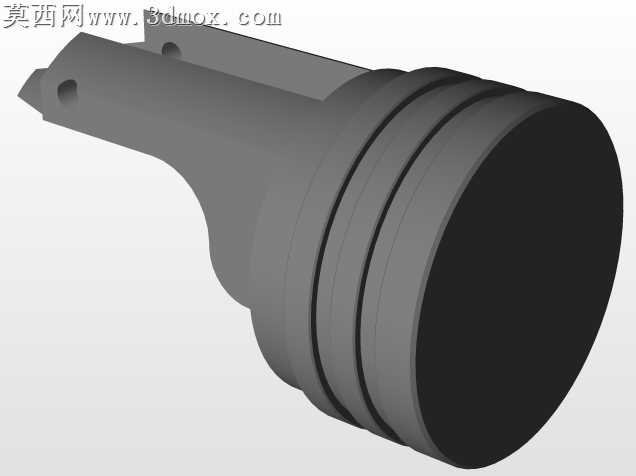

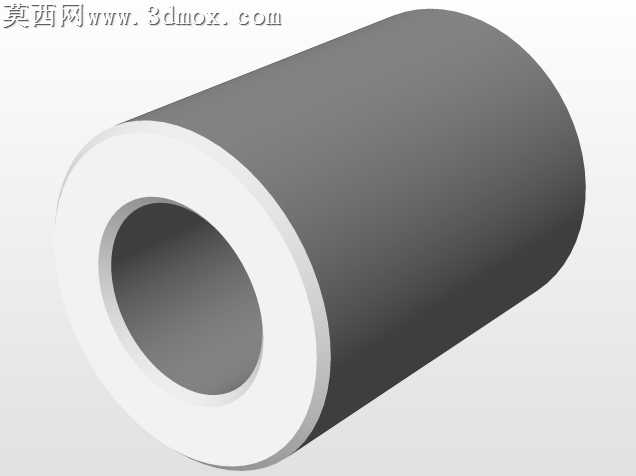

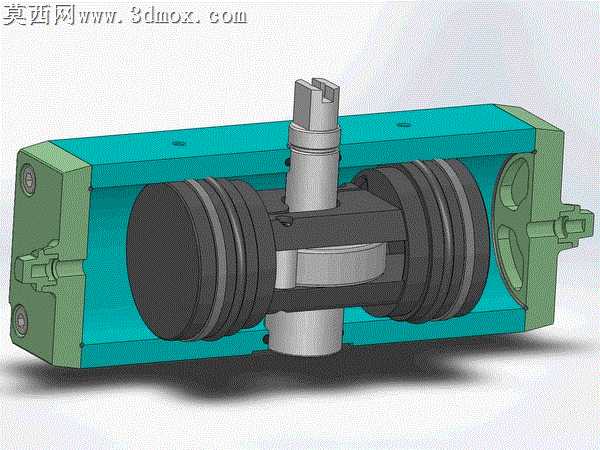

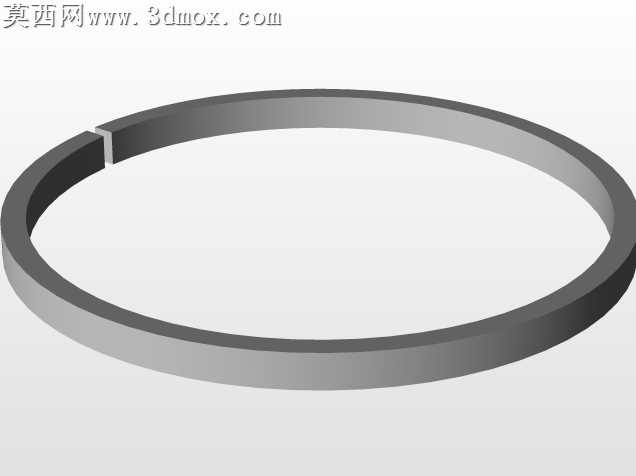

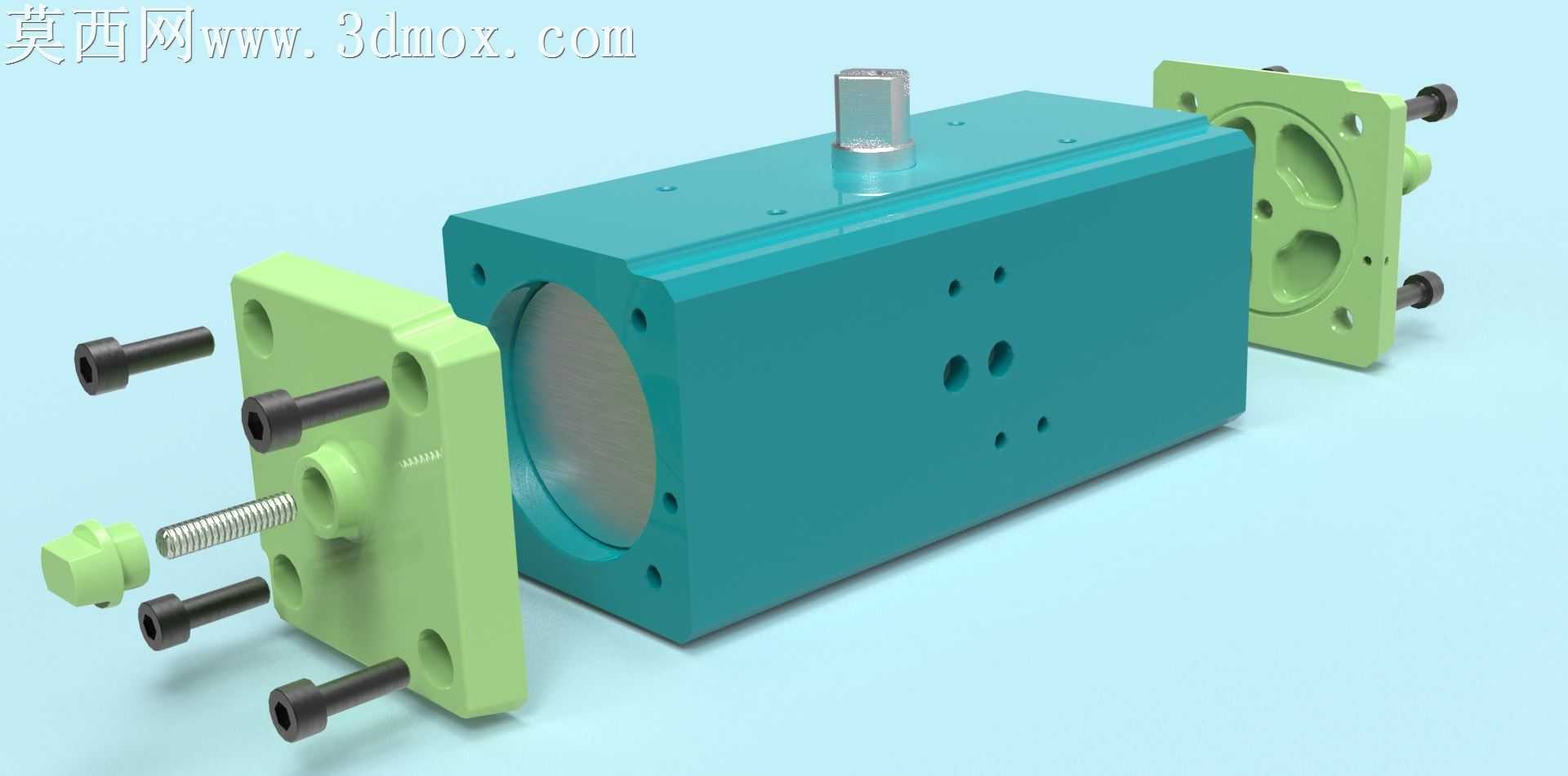

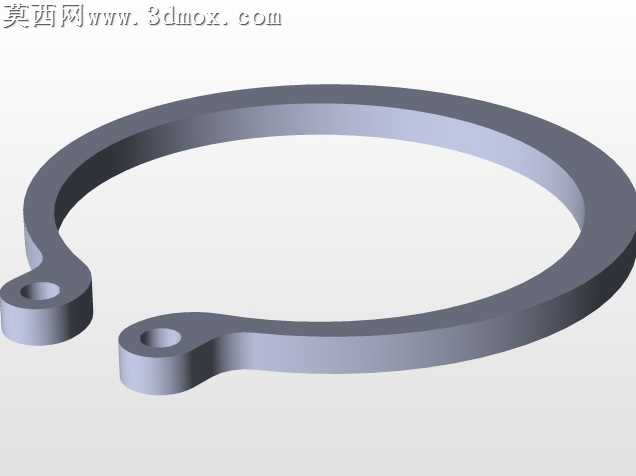

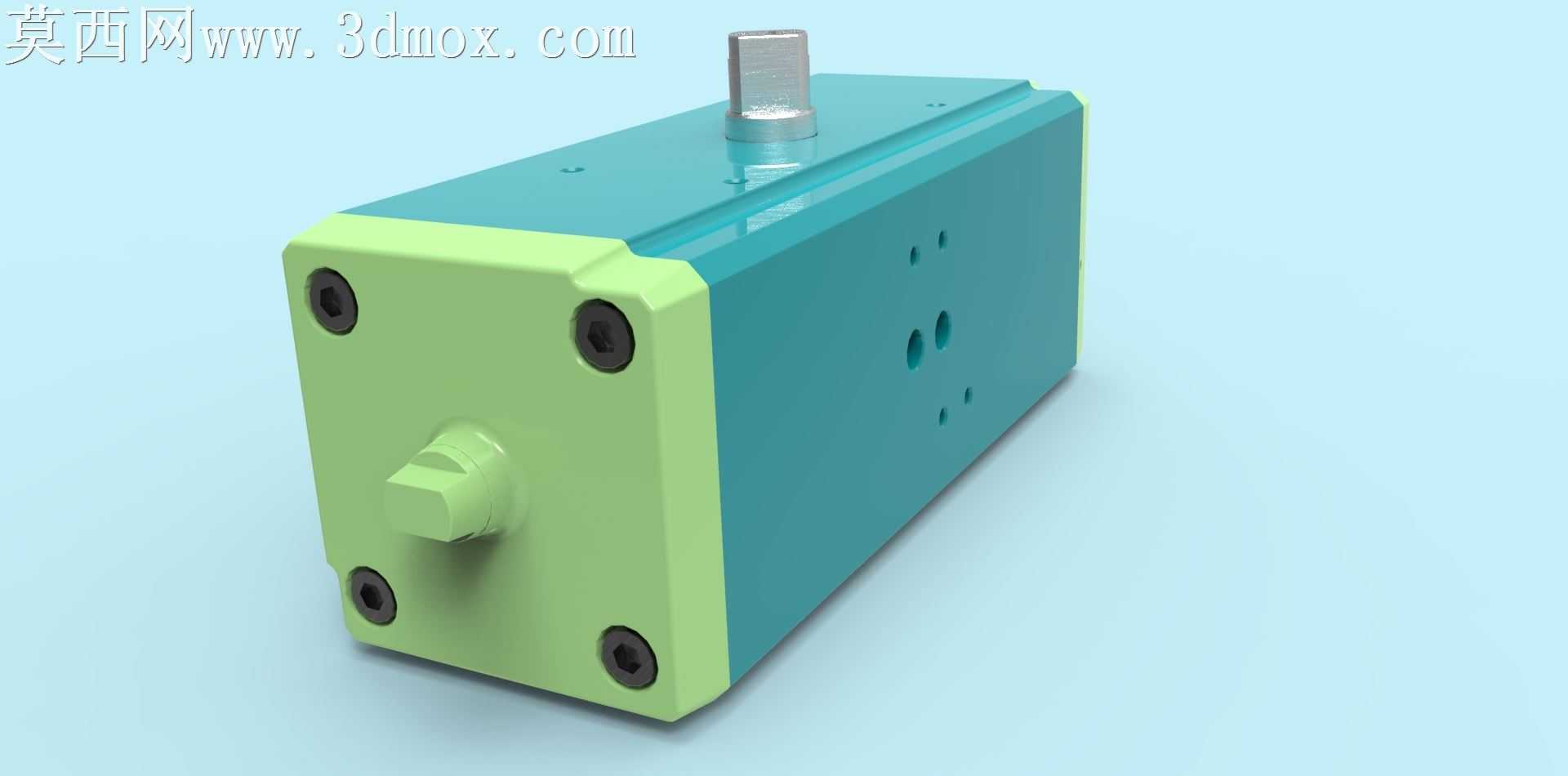

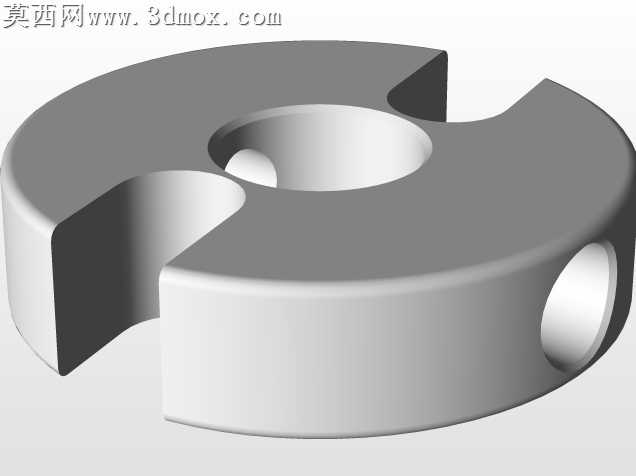

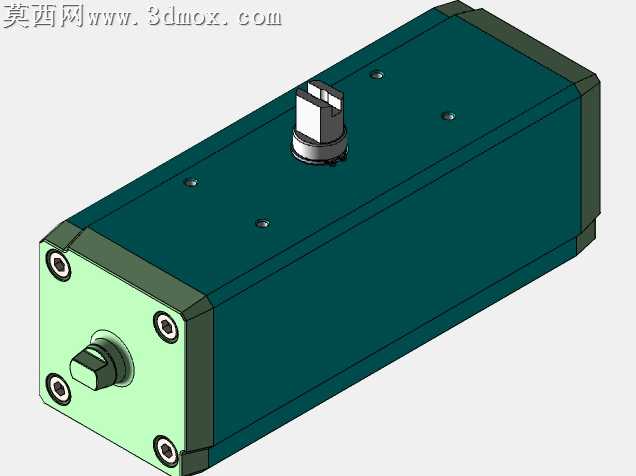

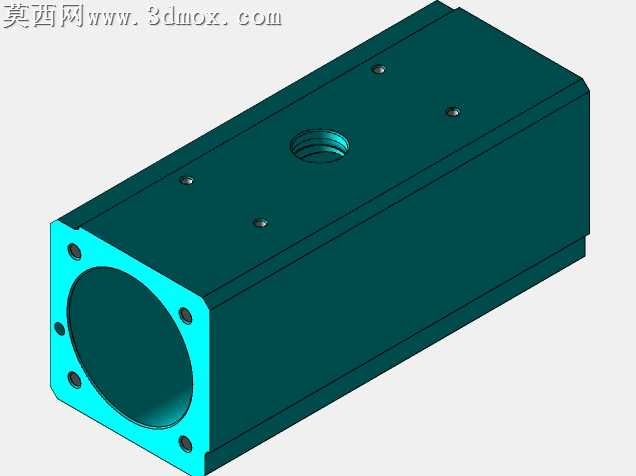

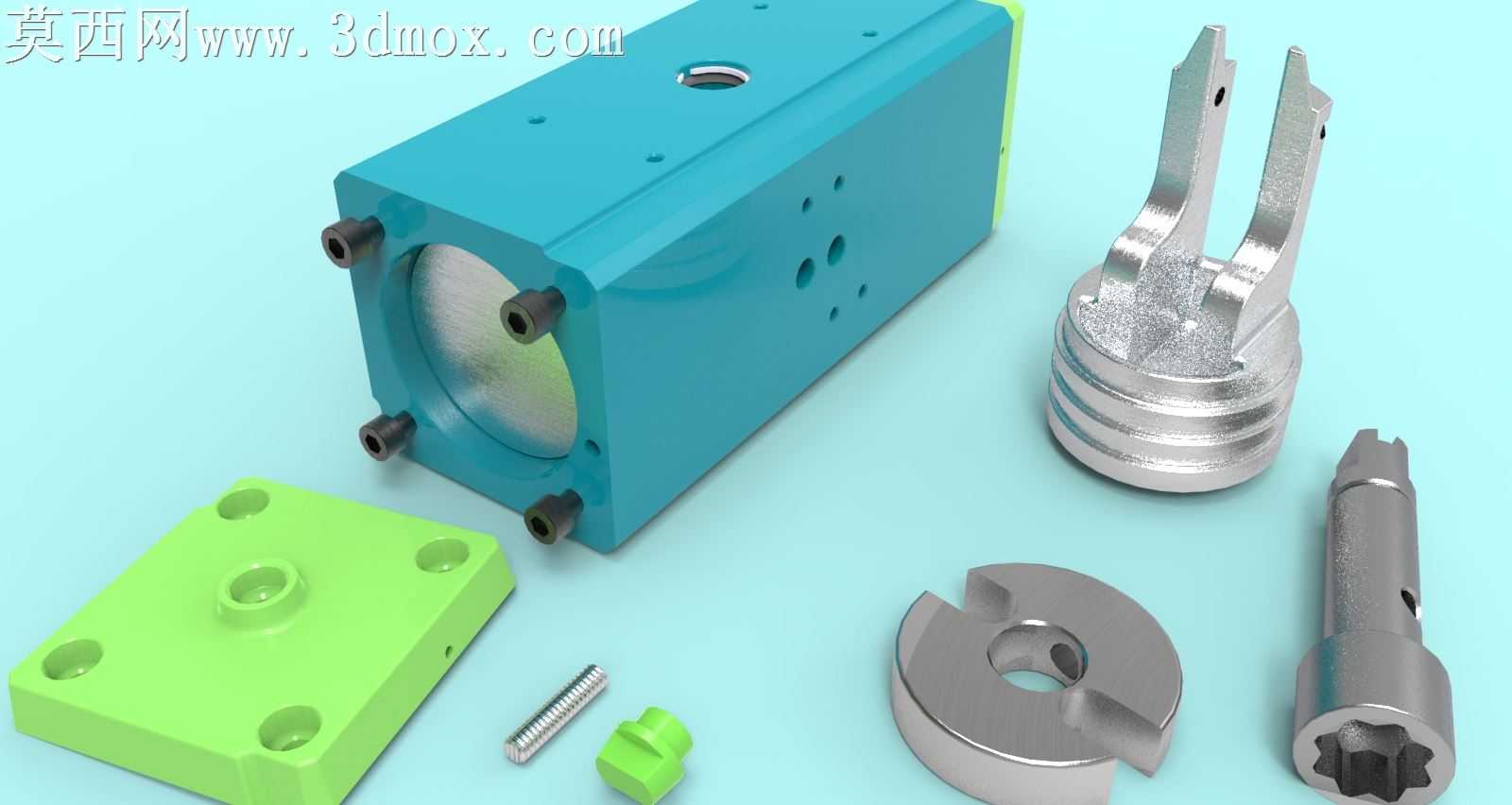

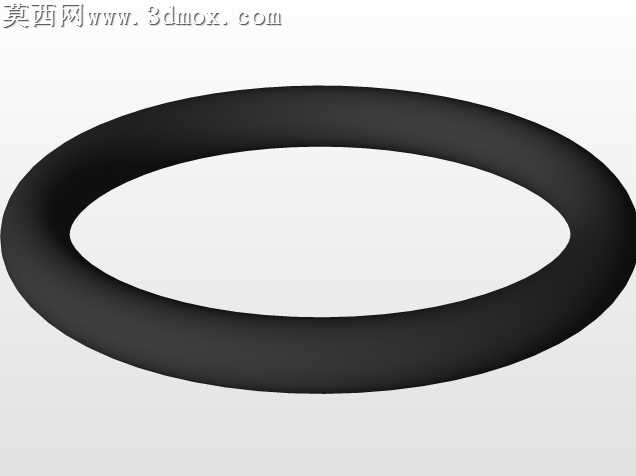

本作品为双作用气缸式气动执行机构的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先依据气动执行机构的工作原理拆分核心构件：包含两端端盖、缸体、对称布置的双活塞组件、齿轮齿条传动副、输出轴、密封件以及紧固件，所有零件均按照实际工业应用的尺寸规范进行参数绘制，确保各配合面的公差匹配符合气动元件的装配要求。渲染阶段采用SolidWorks内置Render模块完成材质与场景搭建，缸体部分赋予青蓝色金属漆材质模拟工业铝合金阳极氧化的表面质感，端盖采用军绿色硬质合金材质还原压铸端盖的磨砂外观，活塞与输出轴赋予银灰色抛光金属材质体现加工件的光洁度，密封胶圈赋予黑色哑光橡胶材质还原密封件的弹性质感，场景搭配柔和的漫反射光源与浅灰色接地平面，添加柔和的接触阴影凸显装配体的层次结构，清晰展示内部传动的布局关系。结构设计上采用齿轮齿条式传动方案，压缩空气从两侧气口交替进入缸体两腔，推动双活塞做同步反向直线运动，活塞集成的齿条带动中间输出轴的齿轮做旋转运动，从而将气缸的直线推力转化为输出轴的回转扭矩，实现阀门等被控元件的启闭动作；设计参数严格遵循行业规范，最大工作压力设定为0.8MPa，最低工作压力0.2MPa，该压力工况下可输出约60牛米的回转扭矩，连接法兰采用VDI3845标准的F03、F04规格，可适配同标准的球阀、蝶阀等被控器件，具备良好的通用性。设计思路围绕工业气动执行器的实用需求展开，采用对称式双活塞结构平衡径向受力，降低输出轴的偏磨风险，内部流道做平滑过渡处理减少气压损耗，密封槽的尺寸按照橡胶密封圈的压缩比规范设计，保证动密封与静密封的可靠性，整体装配无冗余零件，所有构件均可实现实际加工与装配，可直接用于气动元件的教学演示、产品选型参考以及非标自动化设备的配套设计使用。
