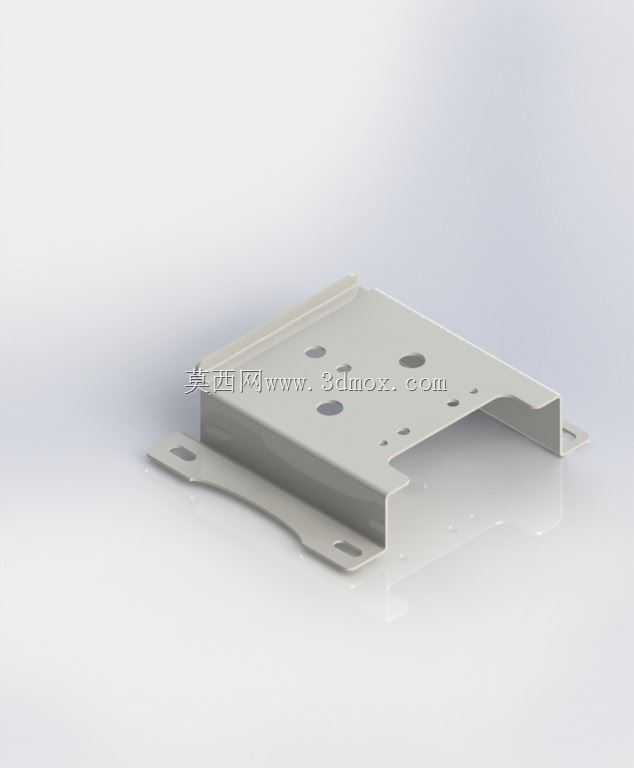

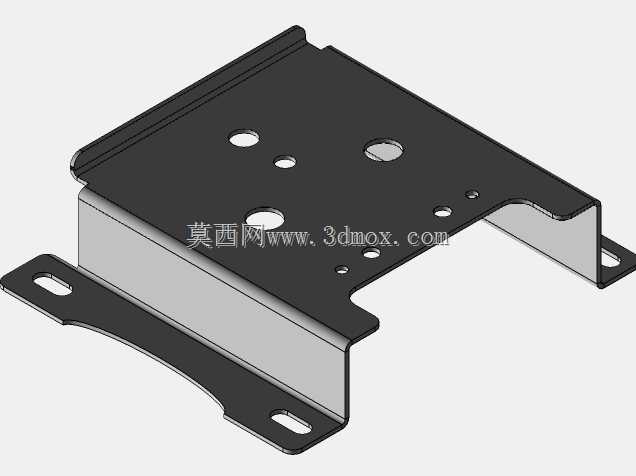

金属薄板冲压弯曲成形工艺结构展示

　　在日常的钣金加工场景里，金属薄板的冲压与弯曲是覆盖从消费电子外壳、电气柜柜体到汽车覆盖件、五金支架生产全链路的核心工序，这类工艺的落地效果直接决定了后续装配的公差匹配度与成品结构强度。做这类工艺对应的三维结构设计时，首先要跳出纯几何建模的思路，不能只盯着平板折弯后的外形做拉伸切除，得先结合实际产线的冲压设备参数、折弯机下模开口宽度来反推工艺缺口的预留位置，很多新手建模时容易忽略折弯线附近的止裂槽设计，实际生产时就会出现折弯处板材撕裂、圆角起皱的问题，尤其是厚度超过1.2mm的冷轧钢板，止裂槽的宽度要比板材厚度大0.2mm左右，深度要覆盖折弯变形区的全范围，才能保证折弯后棱线平直无畸变。

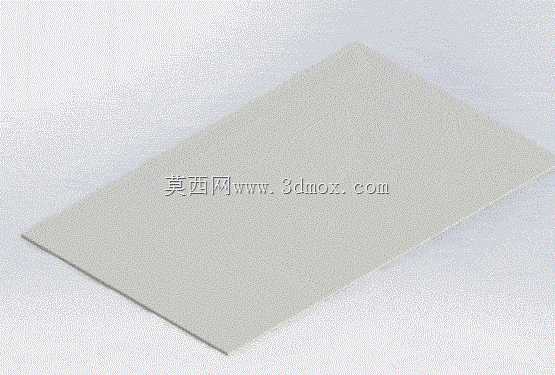

　　从实际应用的边界条件来看，这类平板类冲压弯曲坯料的设计，首先要明确原材料的轧制方向，冷轧薄板的轧制纤维方向会直接影响折弯后的回弹量，当折弯线与纤维方向平行时，折弯回弹角会比垂直方向大1到2度，批量生产时如果不提前在三维模型里补偿这个回弹角度，后续折弯后的工件尺寸会整体超差，没法和配套的安装孔位对齐。设计时还要提前核算板材的展开尺寸，不能简单用折弯扣除的固定值套所有厚度的板材，不同牌号的板材屈服强度不一样，比如304不锈钢的折弯扣除量和同等厚度的Q235冷轧板差0.5倍板厚左右，要是直接照搬通用参数做展开，下料后的坯料尺寸就会出现偏差，后续要么折弯后边长不够，要么边缘余量太大需要二次打磨，增加不必要的工序成本。

　　从安装适配的角度说，这类平板坯料冲压弯曲后的工件，通常会作为设备的外护板、内部安装支架或者承重连接板使用，设计时要提前预留好安装孔的边距，孔中心到折弯边的距离不能小于1.5倍板厚加上折弯圆角半径，不然折弯时孔位会被拉扯变形，导致后续螺丝穿不过去，或者装配后出现应力集中，长期受振动载荷时孔边容易出现裂纹。还要注意弯曲半径的取值，不能为了追求棱角分明就把折弯内圆角设得和板厚一样小，对于延展性一般的板材，最小折弯内半径要控制在0.8倍板厚以上，不然折弯处的截面减薄率会超过15%，大幅降低结构的承重能力，在做跌落或者振动测试时很容易从折弯处断裂。

　　建模过程中还要同步考虑冲压工序的排布，先冲哪些孔、后切哪些边、在哪一步做折弯，都要在三维结构里留好工艺定位的基准孔，产线上的冲压模具通常会用两个相距较远的圆孔作为定位基准，要是建模时没考虑定位孔的位置精度，后续每道工序的累计误差就会不断放大，最终成品的形位公差没法满足装配要求。对于需要多次折弯的工件，还要提前在模型里模拟折弯顺序，避免出现折弯时刀具和已经成型的结构发生干涉，很多复杂的钣金件就是因为前期建模没做干涉校验，实际生产时才发现折弯到最后一步时工件会撞到折弯机的上模，不得不临时修改模具或者调整折弯顺序，耽误生产进度。
