美国宇航局跨音速风洞试验装置结构

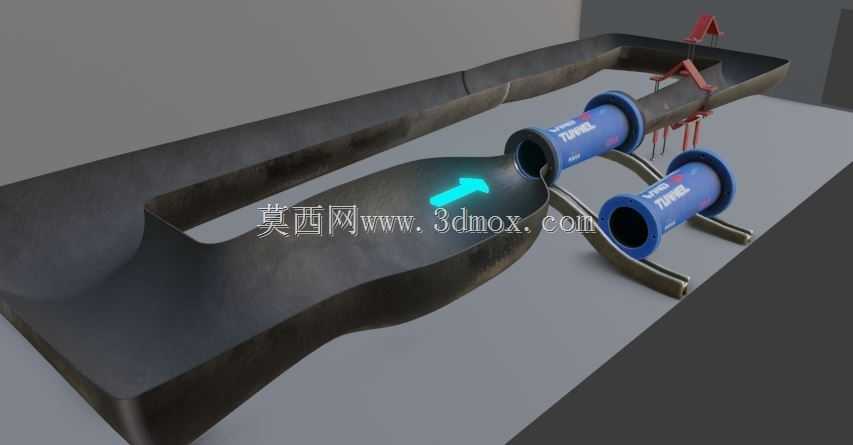

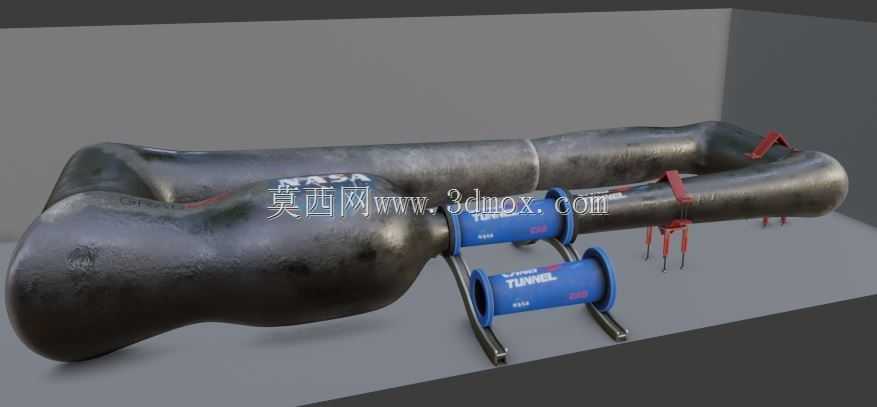

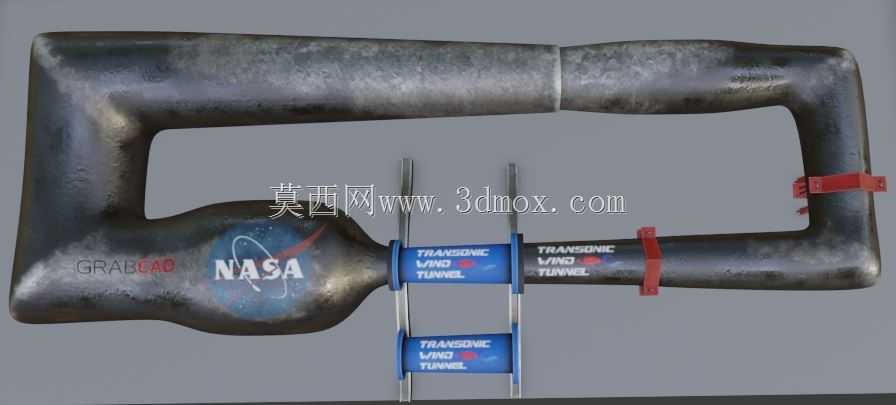

　　跨音速风洞是航空航天领域开展气动特性研究的核心地面试验设备，主要用于获取飞行器在马赫数0.8-1.2跨音速区间的气动参数，这一速度区间是飞行器从亚音速跨入超音速的关键过渡段，气流会出现局部激波、边界层分离等复杂流动现象，仅靠数值仿真无法完全精准模拟真实流动状态，必须依托风洞试验获取一手数据，为飞行器的翼型设计、舵面布局、结构强度校核提供可靠的试验支撑。这套风洞装置的主体流道采用连续变截面收缩-扩张结构设计，进气段采用大曲率平滑过渡的喇叭口构型，能够有效降低进气端的气流紊流度，保证进入试验段的气流均匀度满足试验精度要求；流道壁面做了高精度的曲面顺滑处理，避免壁面台阶、凸起引发的局部气流扰动，影响试验段流场品质。

　　装置配套的支撑管架采用标准化型材拼接结构，架体与风洞主体之间设置了减震缓冲垫层，能够隔绝试验过程中气流脉动引发的振动传递，保证流道安装位置的稳定性，避免长期振动导致的流道对接错位。从安装边界来看，整套装置的流道主体沿水平方向布置，进气端与来流稳压段对接，出气端连接消音与抽气系统，安装时需要保证流道整体的同轴度误差控制在合理范围内，避免流道偏斜引发的气流偏角超标；支撑脚的安装位置需要匹配地面预埋的固定点位，保证架体的承重能力能够匹配风洞主体的重量与试验过程中的气动载荷。在功能设计上，这套风洞的试验段预留了模型安装接口与观测窗口位置，能够支撑缩比飞行器模型的安装固定，同时配套的传感器安装位可以实时监测试验段的气流速度、压力、温度参数，

　　为试验数据采集提供硬件基础。流道的变截面段经过多轮气动优化，能够在试验段形成稳定的跨音速流场，降低流场的马赫数梯度，保证模型所处区域的流场均匀性符合航空航天试验的相关标准。对于结构设计从业者而言，这类风洞装置的建模难点在于大曲率变截面流道的曲面顺滑构建，需要保证各个截面之间的过渡无曲率突变，避免在仿真或者后续加工过程中出现流道壁面的应力集中或者流动死区；同时支撑结构的受力分析需要结合风洞运行时的气动载荷、自身重量载荷做综合校核，保证架体的刚度与强度满足长期运行的要求，避免运行过程中出现结构变形影响流场精度。在实际工程应用中，这类跨音速风洞不仅可以用于飞行器的气动试验，还可以开展高速列车头型气动优化、高层建筑抗风性能测试、

　　高速旋转部件的气动特性研究等工作，不同的应用场景只需要更换试验段的夹具与测试传感器，即可适配不同的测试需求。建模过程中需要重点关注流道内壁的曲面精度，因为内壁的粗糙度与曲面顺滑度直接影响流场品质，哪怕是微小的凸起或者凹陷，都可能在跨音速气流下引发局部激波，干扰试验段的流场均匀性；同时流道的对接法兰位置需要做精准的位置匹配，保证现场安装时能够与上下游设备无缝对接，避免出现安装错位导致的漏气问题，影响风洞的运行效率与试验精度。
