宽屏桌面式LED液晶显示终端结构设计

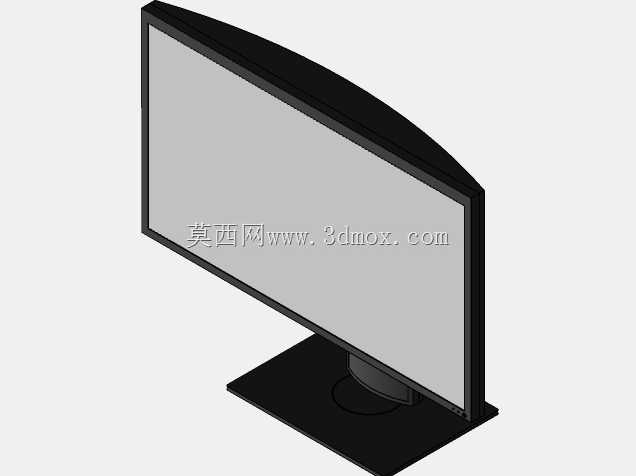

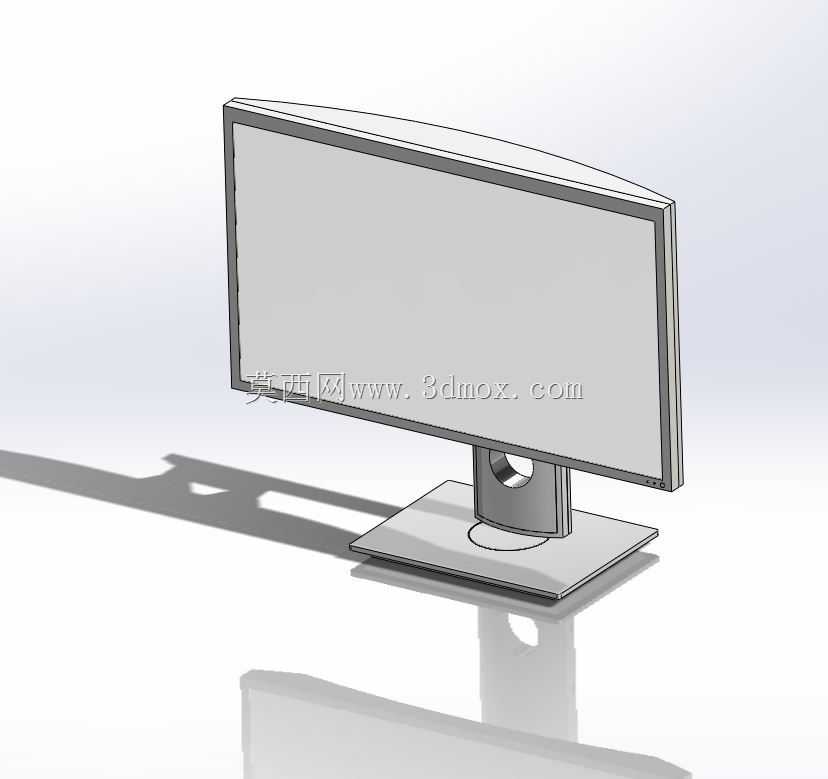

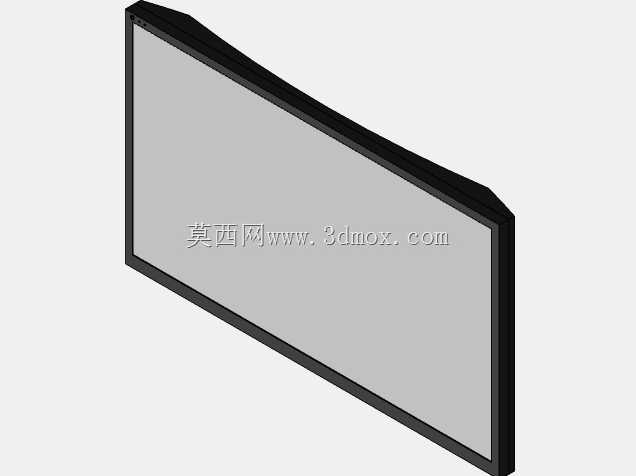

　　该款LED显示终端的结构设计，首先围绕桌面办公、小型监控工位、家用影音场景的实际使用需求展开，底座采用方形大接触面积的平板结构，在建模阶段就充分考虑了桌面放置的抗倾覆性能，底座边缘做了小圆弧过渡处理，避免尖锐棱角磕碰，底座与屏幕支撑颈的连接位置设置了圆形旋转调节结构，可支持屏幕水平方向的角度微调，满足不同坐姿下的视角调整需求。支撑颈采用窄边流线型设计，在保证结构强度的前提下尽可能缩减背部占用空间，避免桌面后方走线空间被过度挤占，屏幕主体采用超窄边框设计，前框的建模公差控制在0.2mm以内，保证液晶面板装配时的贴合精度，屏幕背部的壳体预留了标准壁挂孔位的安装凸台，既可以搭配标配底座放置在桌面，也可拆除底座后适配标准壁挂支架，满足不同安装场景的切换需求。

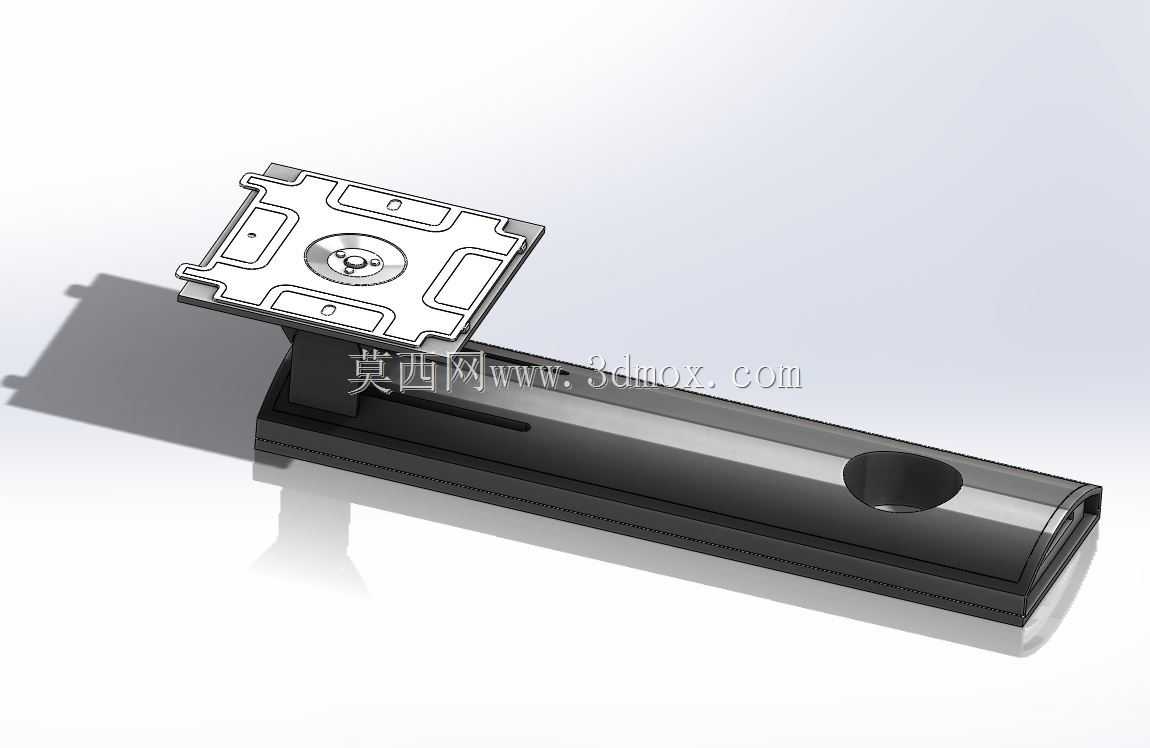

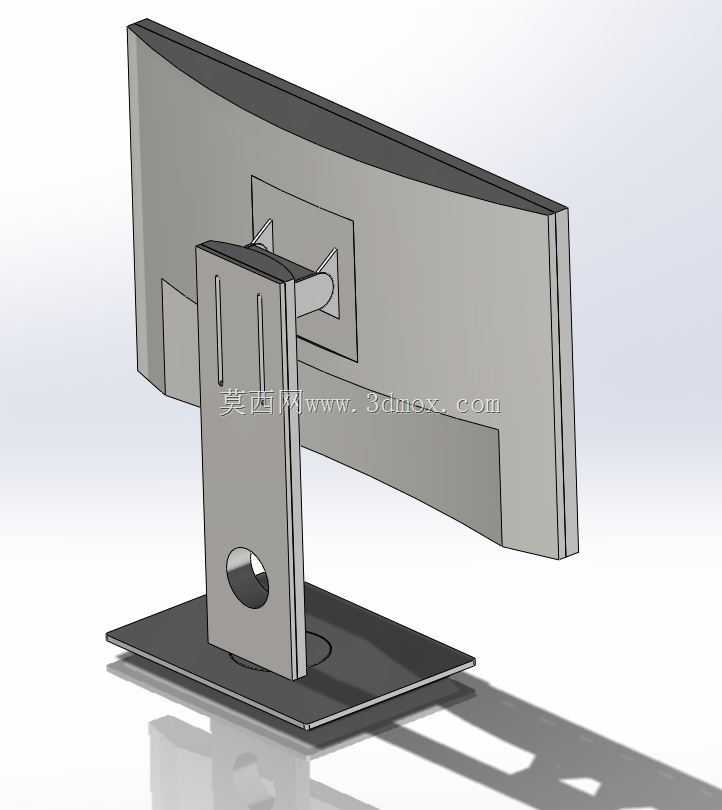

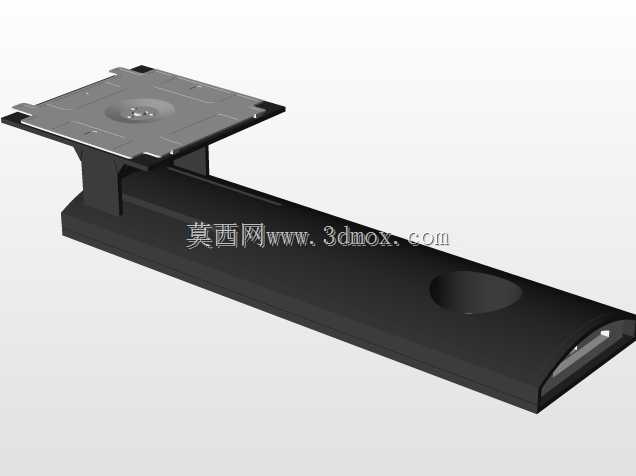

　　从结构设计的细节来看，屏幕整体的厚度控制在常规商用显示器的主流区间，背部壳体做了渐变收薄处理，靠近支撑颈的位置厚度略大，用于容纳驱动电路板、接口模块等内部组件，屏幕边缘位置逐步收窄，从正面视角几乎看不到侧边的壳体厚度，提升视觉沉浸感。底座的配重区域在建模时做了内部空腔预留，可根据实际生产需求装配配重块，进一步提升整机放置的稳定性，支撑颈与屏幕背部的连接位置设置了俯仰角度调节的转轴结构，调节阻尼经过结构优化，既可以单手调整屏幕俯仰角度，也能保证调整后角度不会自行滑落。

　　在安装边界的考量上，整机放置在桌面时，底座的前后纵深尺寸经过反复校核，不会占用过多桌面纵深空间，常规深度60cm的办公桌面即可稳定放置，屏幕的高度设计符合人体工程学要求，屏幕中心位置与常规坐姿人眼高度基本齐平，减少长时间观看的颈部疲劳。背部的走线槽隐藏在支撑颈后侧，电源线、信号线可顺着支撑颈排布到桌面后方，保持桌面整洁。屏幕前框的边角全部做了R3以上的圆角处理，避免装配和使用过程中划伤操作人员，面板装配位置预留了缓冲泡棉的安装槽，可吸收运输过程中的震动，降低屏幕碎裂的风险。

　　从功能适配的角度，该结构可适配不同尺寸的LED液晶面板，支撑结构的强度经过受力仿真校核，即使搭载大尺寸面板也不会出现支撑颈变形、屏幕低头的问题，底座底部预留了防滑胶垫的安装位，胶垫高度1.5mm，既可以避免底座刮花桌面，也能增加底座与桌面的摩擦力，防止屏幕被意外碰倒。接口区域设置在屏幕背部靠下的位置，插拔线材时不需要挪动屏幕，操作空间充足，同时接口位置做了内凹处理，线材插入后不会突出于屏幕背部，避免屏幕贴墙放置时线材被挤压弯折。
