英制带法兰凹坑模具组结构设计

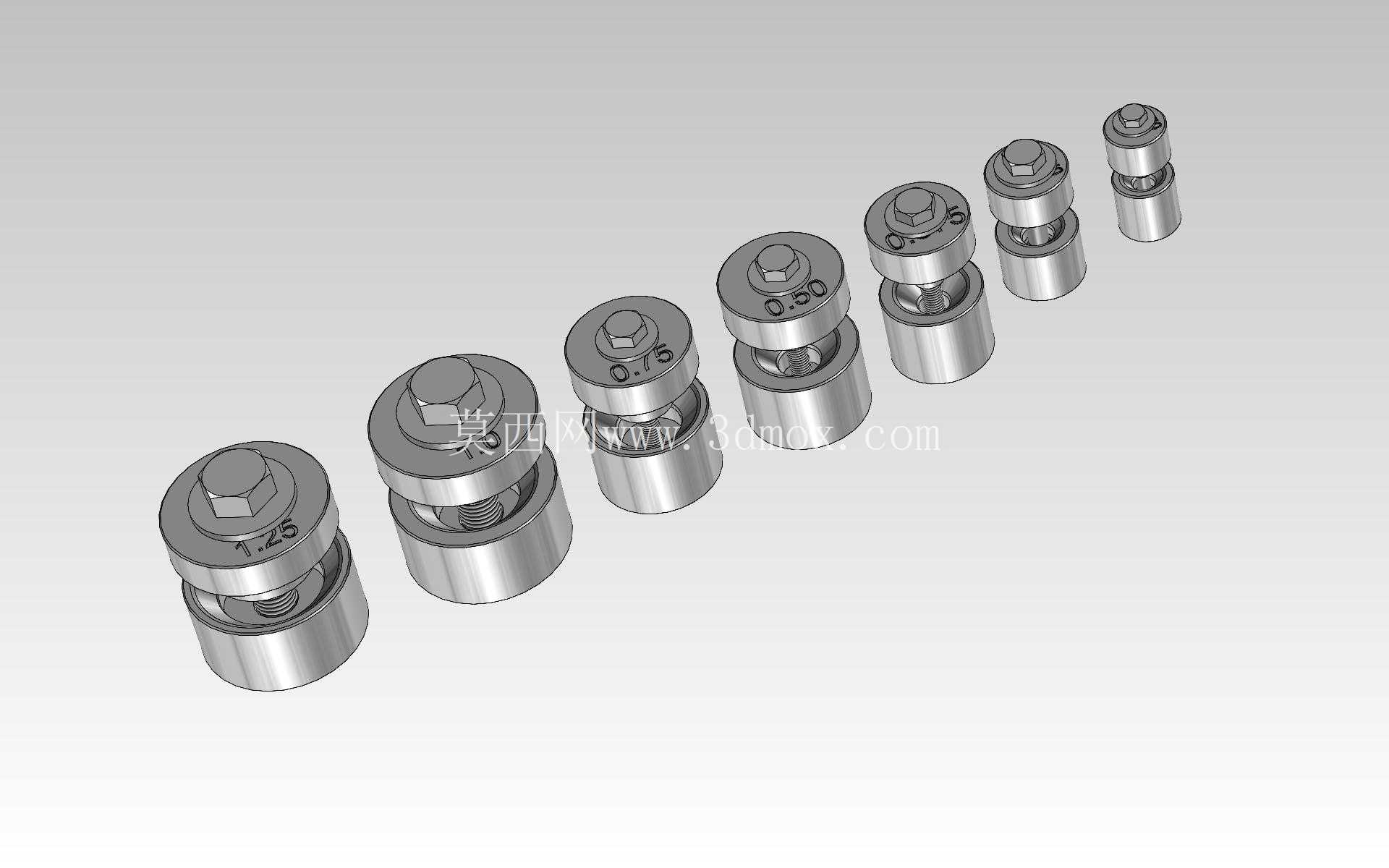

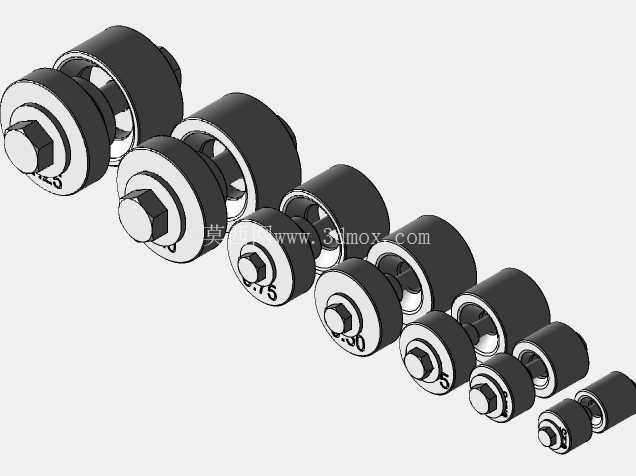

　　在精密冲压、钣金成型以及小型五金件批量加工的生产场景中，这类带45度法兰的凹坑成型模具组是工位上的核心成型部件，多用于0.25到1.25英寸规格范围内的板材凹坑、沉台、局部压印特征加工，覆盖电子五金、汽车小冲压件、仪器仪表结构件的多工位冲床、连续模工位配套需求。整套模具组按英制尺寸梯度排布，从最小0.25英寸到最大1.25英寸共7组规格，每组都采用分体式装配结构，上端为内六角锁紧端，直接适配冲床滑块的模柄安装位，无需额外定制转接夹具，中间为导向定位段，与下模套的配合间隙控制在0.02mm以内，保证冲压过程中上下模的同轴度，避免成型凹坑出现偏斜、壁厚不均的问题，下端的成型工作端带45度导向法兰，在合模过程中法兰先接触板材完成预定位，再逐步压入成型，能有效减少板材成型时的拉扯变形，尤其是薄料加工时，可大幅降低凹坑边缘的起皱、开裂概率。

　　从设计逻辑上看，这套模具组没有采用整体式结构，而是拆分为锁紧螺栓、上模成型芯、下模定位套三个可拆分部件，日常生产中如果某一规格的成型刃口出现磨损，只需要单独更换对应的成型芯即可，不用整体报废整组模具，能降低车间的工装损耗成本；同时每组模具的外形安装边界做了统一化设计，所有规格的下模套外径、安装锁紧段的尺寸保持一致，在连续模或者快换模架上更换不同规格的模具时，不用重新调整模架的安装孔位、对刀间隙，换型时间能缩短60%以上，适配多品种小批量的冲压生产需求。

　　实际使用场景中，这类模具组除了常规的冷冲压凹坑成型，也可适配软铝、紫铜、薄不锈钢等不同材质的板材加工，45度法兰的导入角度经过反复验证，既不会因为角度过小导致导入时刮伤板材表面，也不会因为角度过大造成合模行程过长、成型压力冗余，成型后的凹坑侧壁垂直度能控制在0.03mm以内，法兰边的压痕宽度不超过0.1mm，满足外观件的成型要求。从安装尺寸边界来看，单组模具的最大外径不超过对应成型尺寸的2.5倍，在排布多工位模具时，相邻两组模具的中心距可以压缩到最小，不会出现模位干涉的问题，适配25吨到80吨的普通开式冲床，以及各类级进模的工位安装需求；模具的工作端采用硬质合金镶件结构，主体部分用45号钢调质处理，兼顾刃口的耐磨性和主体的结构韧性，连续冲压10万次以上刃口磨损量不超过0.01mm，能满足批量生产的寿命要求。

　　在结构细节上，上模芯和下模套之间设计了排气间隙，成型封闭凹坑时不会因为模腔内的空气无法排出导致成型不足、凹坑深度不够的问题，锁紧端的内六角规格按模具尺寸梯度匹配，小规格用小号内六角，大规格用大号内六角，锁紧时的扭矩可以对应调整，避免锁紧力过大导致模具变形，或者锁紧力不足冲压时出现松动移位。很多车间在做小型沉台、凹坑特征加工时，经常遇到成型后凹坑位置偏移、边缘拉毛、换型麻烦的问题，这套模具组的统一安装基准、预导向法兰结构、分体可换的设计，正好对应解决这些现场实际问题，不需要操作工每次换型都重新打表找正，只要把对应规格的模具装入统一的安装孔，锁紧固定螺栓即可开始生产，对操作工的技能要求也更低，能减少换型调试产生的废品率。另外，模具组的尺寸梯度按常用英制规格等差排布，覆盖了绝大多数英制五金件的凹坑成型尺寸需求，不用单独定制非标准模具，能缩短生产准备周期，对于做外贸五金件、英制标准件加工的车间来说，这套模具组的适配性更强，不需要额外储备大量非标的成型工装。
