弹簧导向式压装冲压模具结构设计

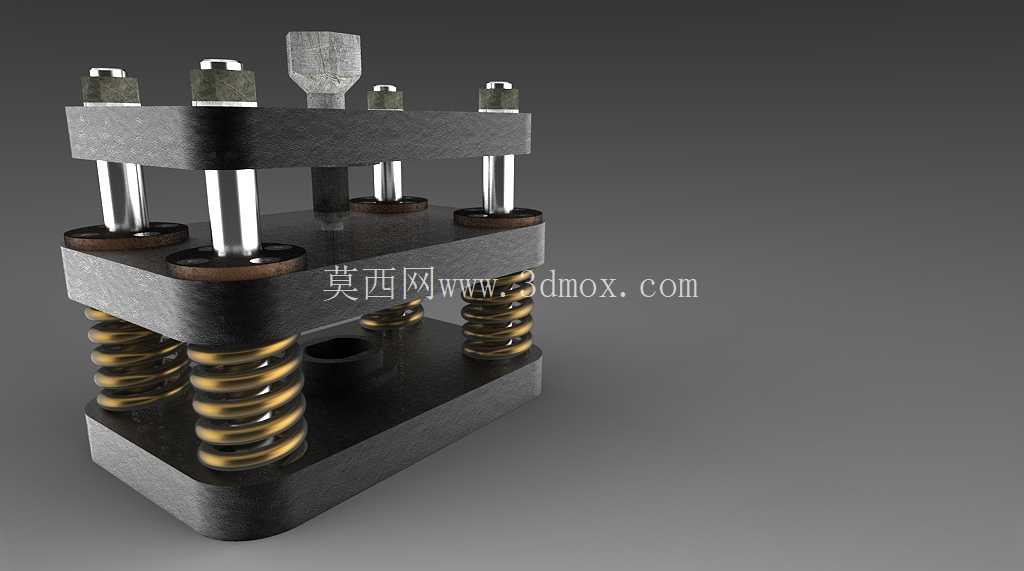

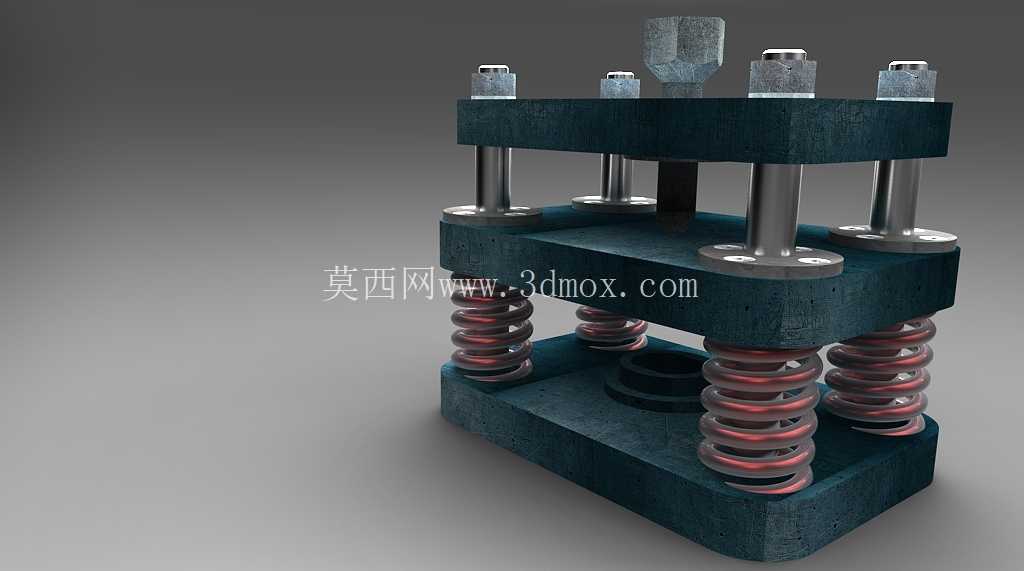

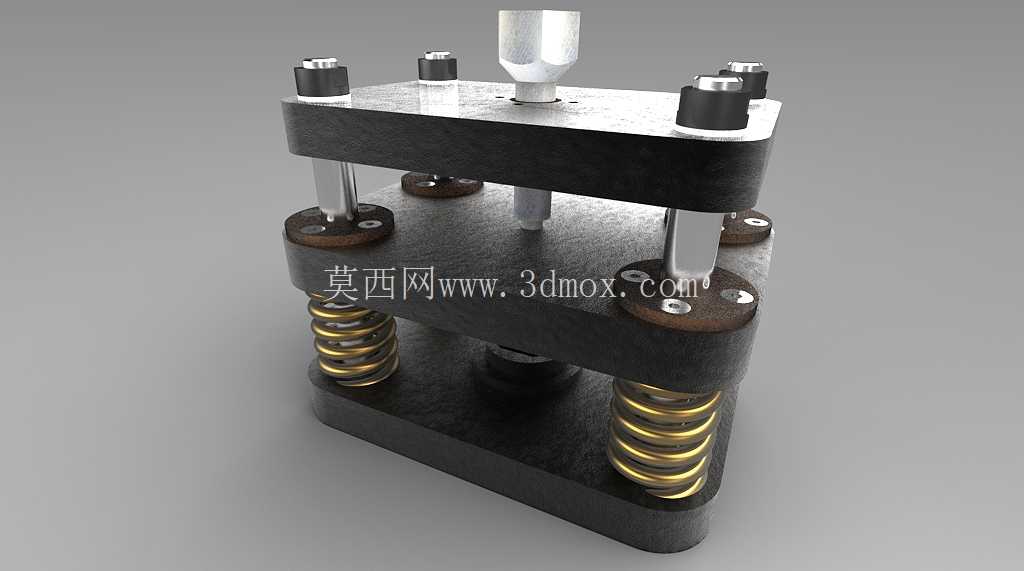

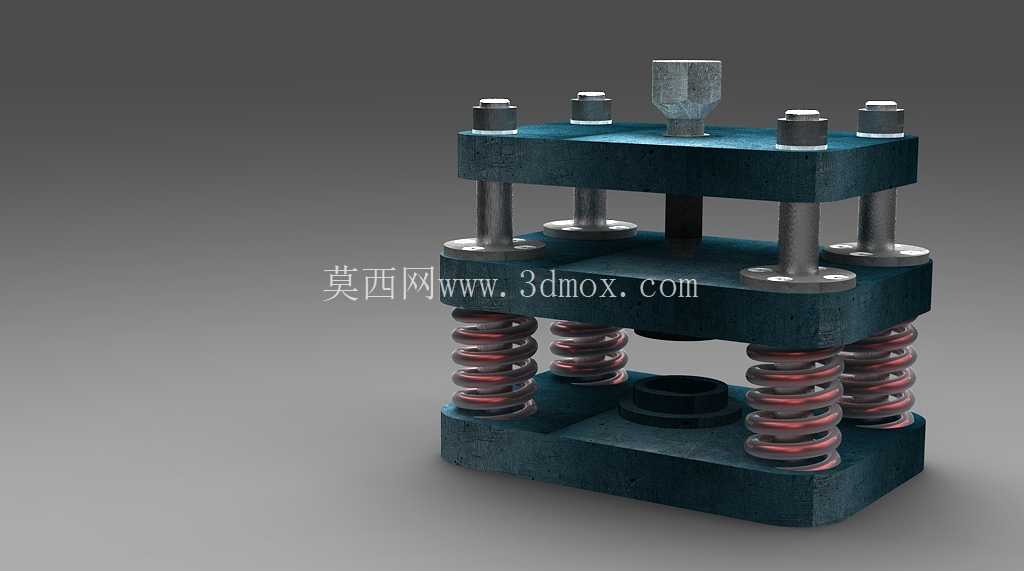

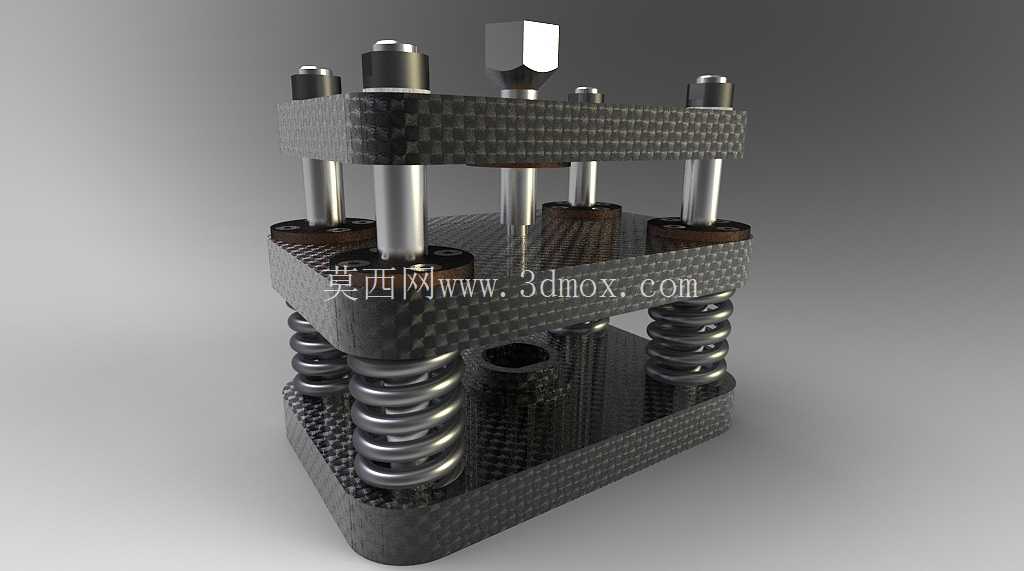

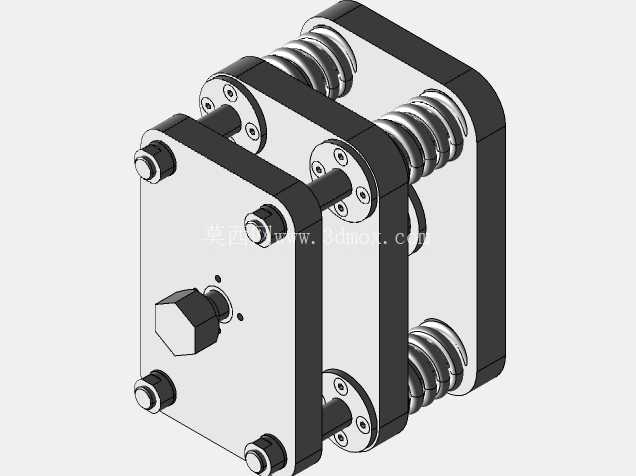

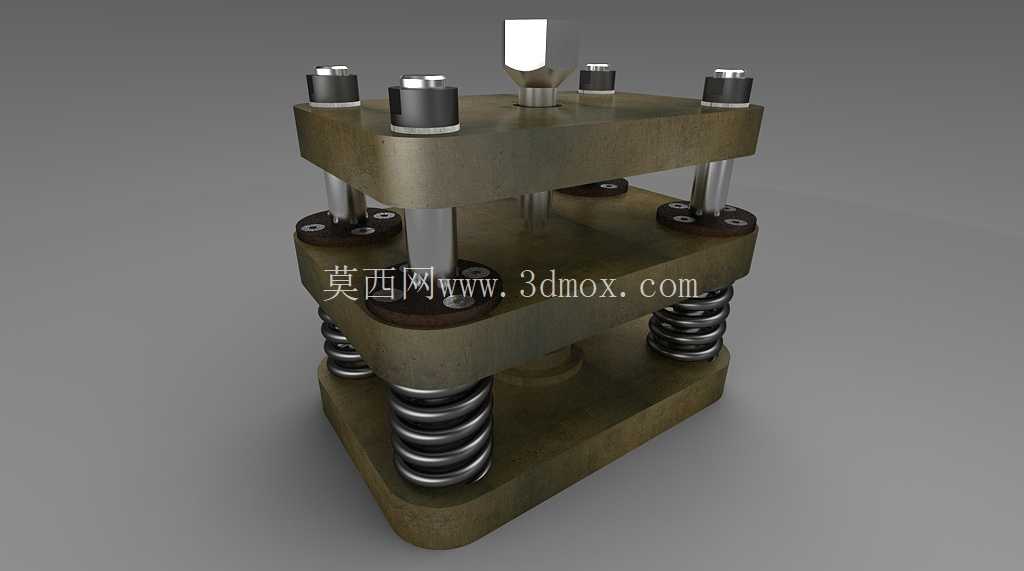

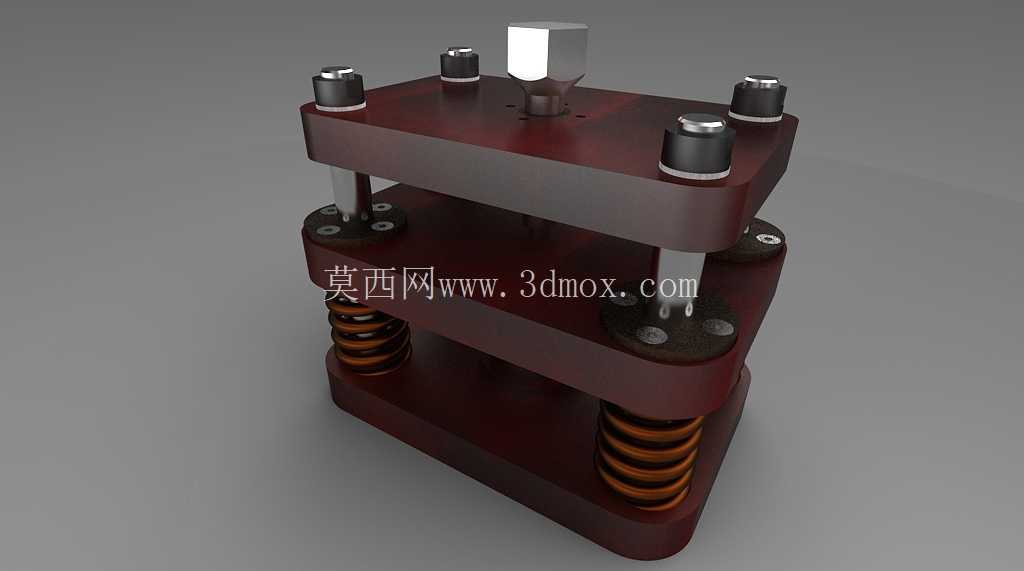

　　导向部件采用四根独立导柱配合可拆卸铜套导套结构，导柱直径20mm，表面高频淬火硬度达到HRC58-62，导套与上模座采用过盈配合压装，导柱与下模座通过轴肩定位锁紧，合模过程中导柱先进入导套完成导向，保证上下模同轴度误差控制在0.02mm以内，避免冲压过程中出现啃模、错位问题。复位结构采用四组等节距圆柱螺旋压缩弹簧，弹簧线径4mm，中径28mm，自由高度85mm，均匀分布在模架四角位置，弹簧上端通过沉孔定位在上模座的弹簧窝座内，下端与卸料板接触，开模状态下弹簧预压量控制在10mm，合模冲压时弹簧最大压缩量不超过自由高度的30%，保证卸料力足够的同时避免弹簧出现永久塑性变形。这套压装模具结构主要应用于小吨位冲床配套的小件压装、浅拉伸、冲孔落料工序场景，常见于五金零部件加工车间的批量小件生产工位，适配10吨到25吨区间的开式可倾压力机安装使用。整套模架采用后侧导柱的经典三板式结构，上下模座选用45号钢调质处理，厚度根据适配压力机工作台落料孔尺寸匹配，常规配置下上模座厚度35mm，下模座厚度40mm，模座整体长宽尺寸控制在280mm*220mm区间，可直接适配多数小型冲床的工作台T型槽安装间距，无需额外加工过渡垫板。

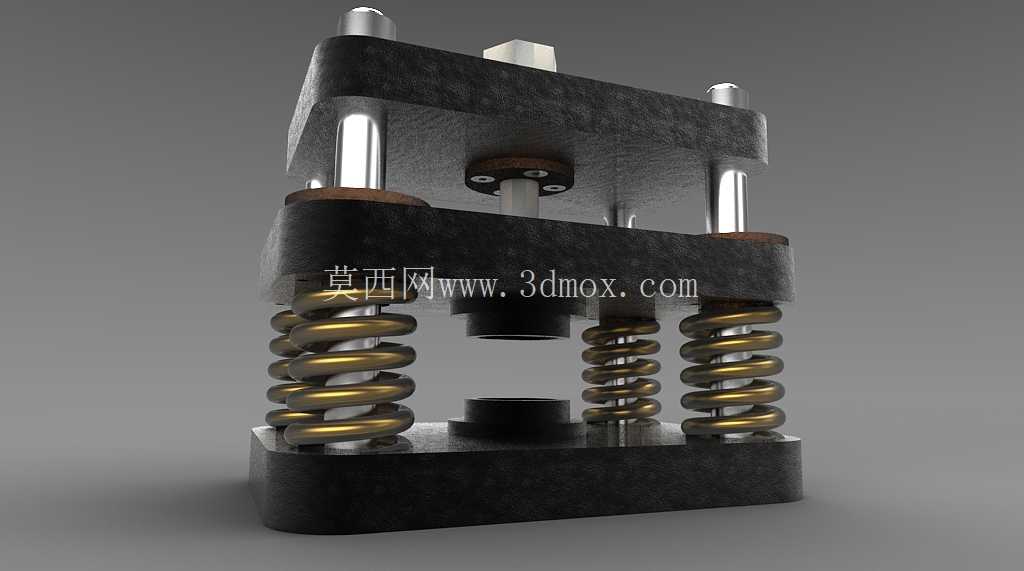

　　上模核心的凸模采用快换式结构，通过模柄与压力机滑块连接，模柄直径根据压力机滑块安装孔配置为30mm，凸模与凸模固定板采用H7/m6过渡配合，侧面加装紧定螺钉防转，更换不同规格凸模时无需拆卸整个上模座，仅需松开紧定螺钉即可完成更换，适配多品种小批量的生产切换需求。下模的凹模采用镶套式结构，凹模套与下模座通过H7/n6配合安装，凹模刃口根据冲压件轮廓加工，刃口直壁高度控制在6mm，下方落料斜度为1.5度，方便冲压废料顺利滑落，避免堵料造成凹模涨裂。

　　卸料板在这套结构中同时承担压料功能，冲压前卸料板先接触坯料，在弹簧力作用下将坯料压紧在凹模表面，避免冲压过程中坯料出现滑移、起皱问题，冲压完成后弹簧推动卸料板复位，将箍在凸模上的工件或废料刮落，无需额外配置顶料机构。整套结构的安装边界需要注意，闭合高度控制在180mm到220mm可调区间，适配压力机的最大装模高度与最小装模高度范围，安装时需要先将上下模合模状态下固定模柄，再调整滑块行程到下死点，锁紧下模座的T型螺栓，最后逐步调整滑块闭合高度，试冲时采用纸片试切确认刃口间隙均匀后再进行正式冲压。

　　日常维护过程中需要定期给导柱导套加注锂基润滑脂，每冲压1万次检查弹簧的预紧力是否均匀，凸凹模刃口是否出现崩缺，及时打磨刃口或更换易损件，保证冲压精度稳定性。这套结构没有采用复杂的气动或液压卸料组件，全部依靠机械弹簧与导柱导向完成整个冲压循环，结构简单可靠，维护成本低，非常适合小型五金件的批量压装、冲孔、浅成型工序，在电子五金、小五金配件加工场景中应用十分广泛，建模过程中所有配合尺寸都按照机械设计手册的公差要求配置，装配干涉检查全部完成，可直接用于工程出图或二次改型设计。
