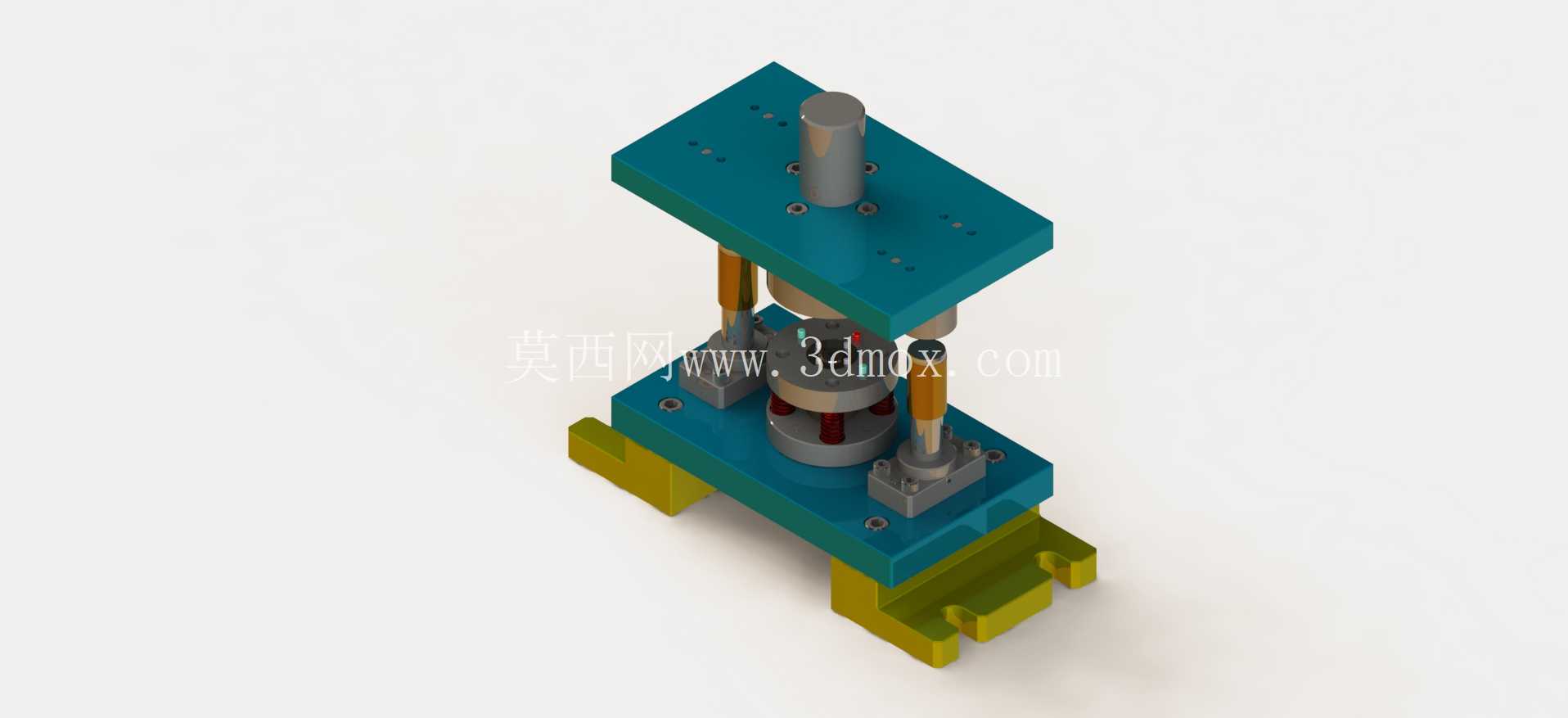

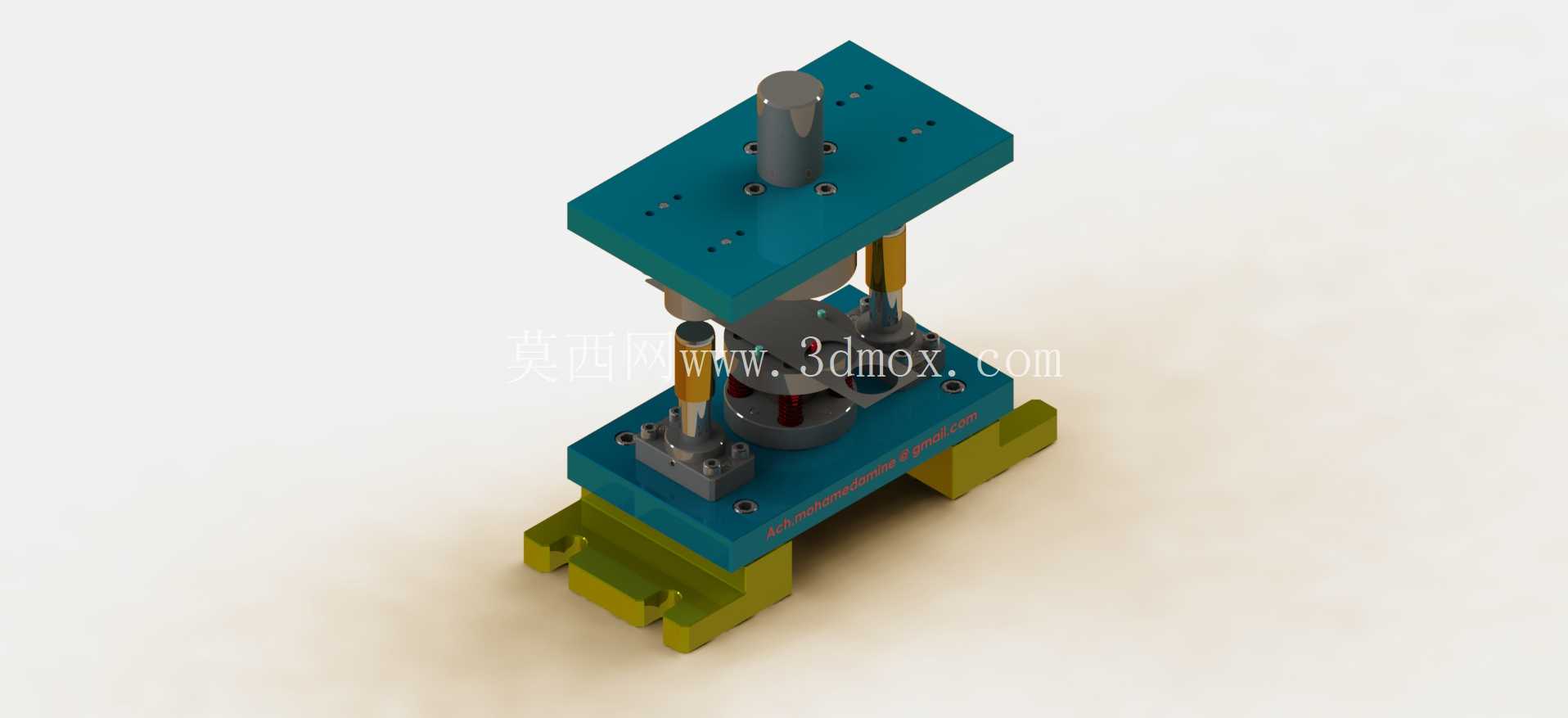

复合式垫圈冲压成型工装结构设计

这套复合冲压结构主要面向薄金属垫圈类零件的批量冷冲压生产场景，在五金零部件加工、通用机械配件制造、紧固件配套生产等领域应用广泛，可直接适配常规开式可倾压力机的安装接口，完成垫圈零件的一次成型加工，相比传统单工序落料、冲孔分模作业，能有效减少工序间零件转运、二次定位带来的精度偏差，大幅提升薄壁环形零件的加工一致性。

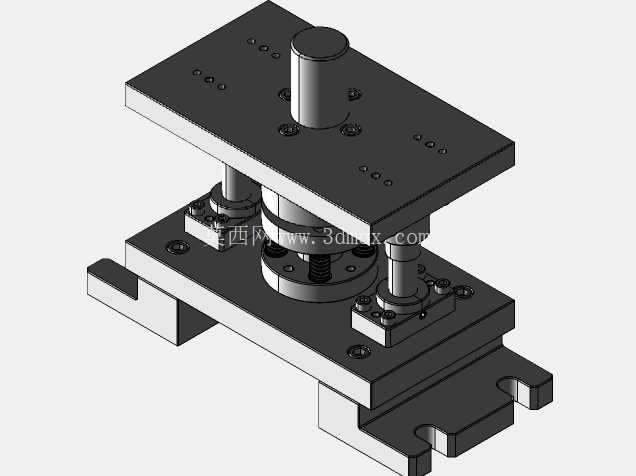

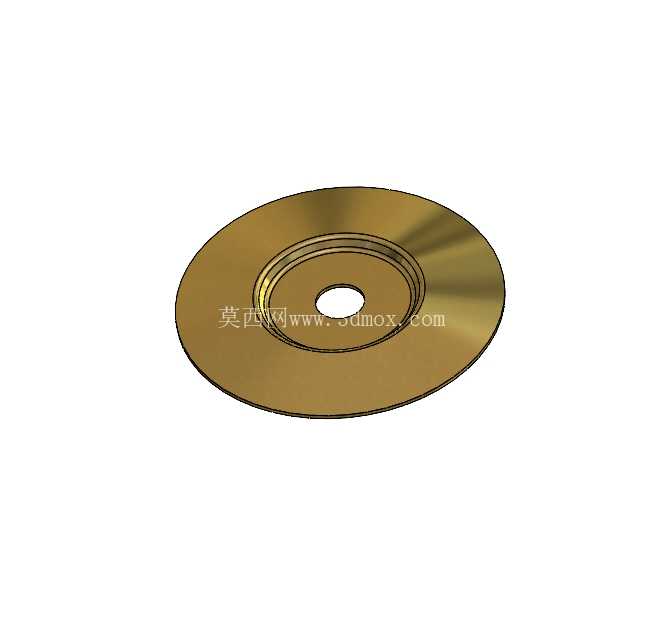

从实际生产用途来看，该结构针对厚度0.5-3mm的冷轧钢板、铜合金板、铝合金板等常见冲压板材设计，可在单次冲床行程内同步完成落料与冲孔两道核心工序，直接产出符合尺寸要求的成品垫圈，无需后续额外的切边、整孔工序，适配的垫圈外径范围覆盖10-60mm，内孔直径可根据凸模规格灵活更换，能满足不同规格平垫圈、止动垫圈的生产需求。上下模座采用标准后侧导柱导向结构，导柱与导套配合间隙控制在0.02mm以内，可抵消冲床滑块运动过程中的微小偏载，保证凸凹模的对中精度，避免冲裁过程中出现啃模、毛刺过大的问题。

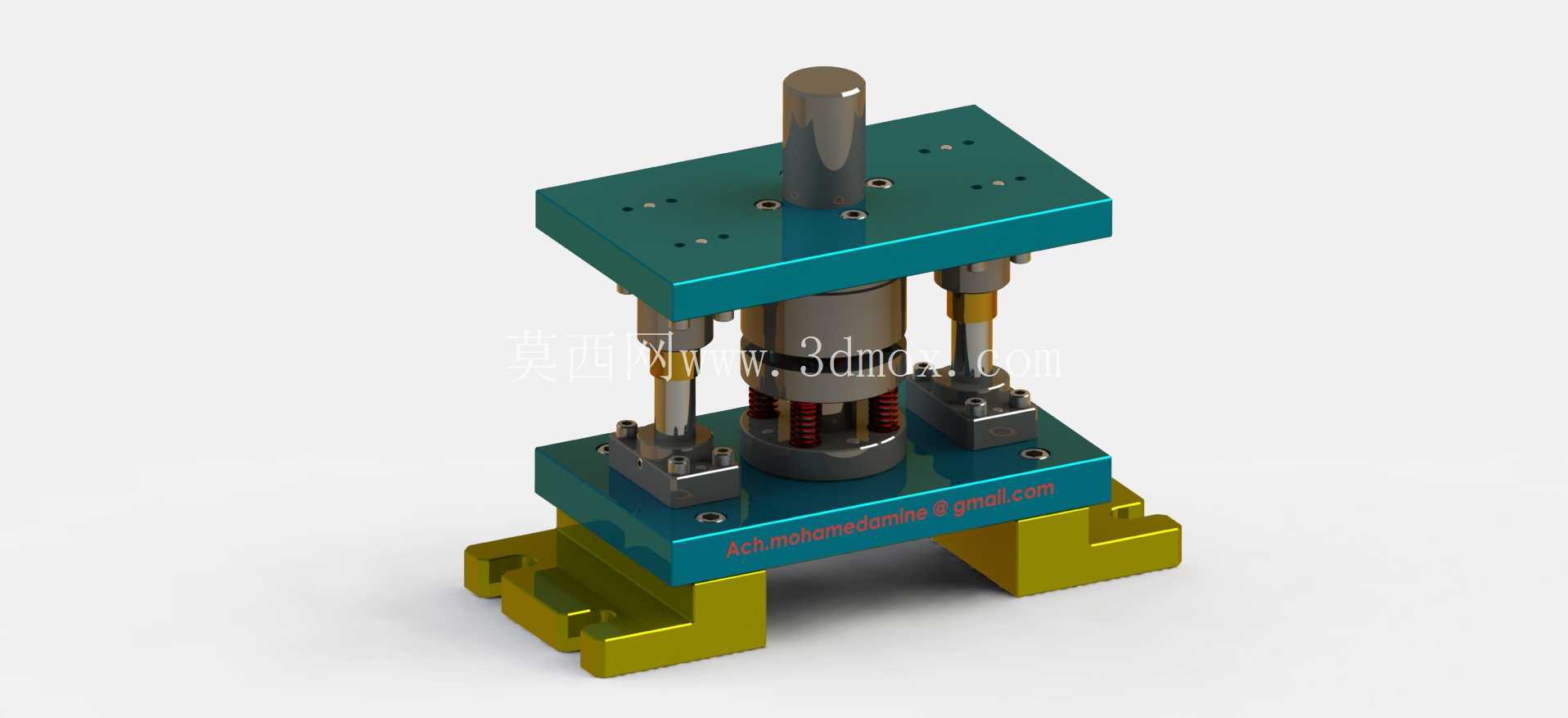

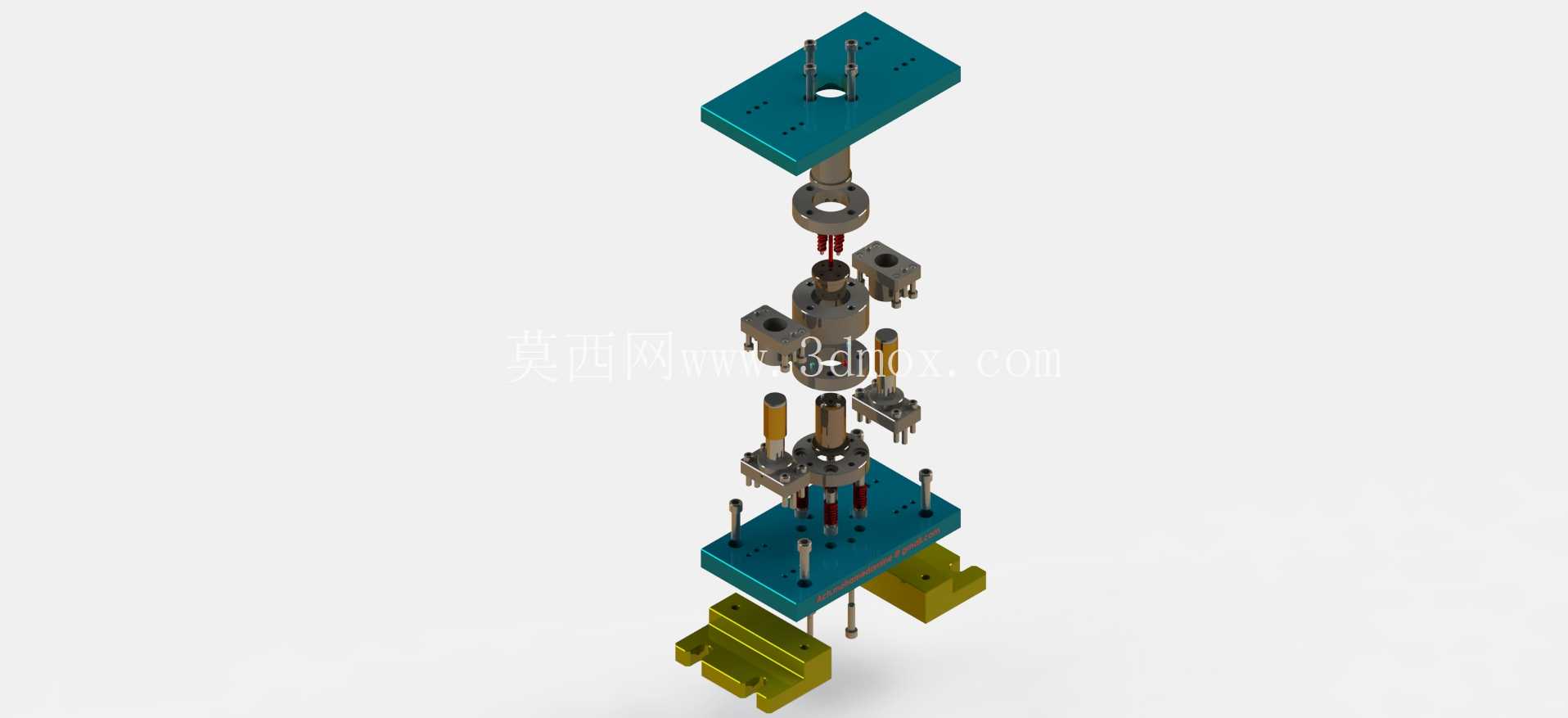

设计思路上，整套结构优先考虑生产稳定性与易维护性，上模部分的模柄采用标准压入式结构，可直接与冲床滑块的模柄孔配合安装，无需额外定制连接法兰；凸凹模采用镶块式设计，刃口部分选用合金工具钢材质，磨损后可单独拆卸更换，无需报废整套模芯，降低长期生产的维护成本。卸料结构采用弹性卸料板搭配矩形弹簧提供卸料力，弹簧分布在凸模周围，保证卸料力均匀作用在板材表面，避免薄料冲裁过程中出现板材翘曲、零件变形的问题；下模部分的漏料孔设计为阶梯式扩孔结构，冲裁完成的废料与成品可直接通过漏料孔落入冲床工作台的落料口，无需人工清理模面，适配连续自动化冲压的作业需求。

安装边界方面，整套模具的闭合高度适配160-250kN规格普通冲床的安装参数，下模座的安装槽采用标准T型槽间距设计，可直接通过压板螺栓固定在冲床工作台上，无需额外加工转接板；上下模座的平行度公差控制在0.01mm/100mm以内，导柱安装垂直度公差符合冷冲模国家标准要求，安装时仅需调整模柄与滑块的同轴度，即可完成初始调试。模架底部的定位结构可适配不同宽度的卷材送料架，配合自动送料机可实现连续无人化冲压作业，单次行程的生产节拍可达30-45次/分钟，适合中小规格垫圈的大批量生产场景。

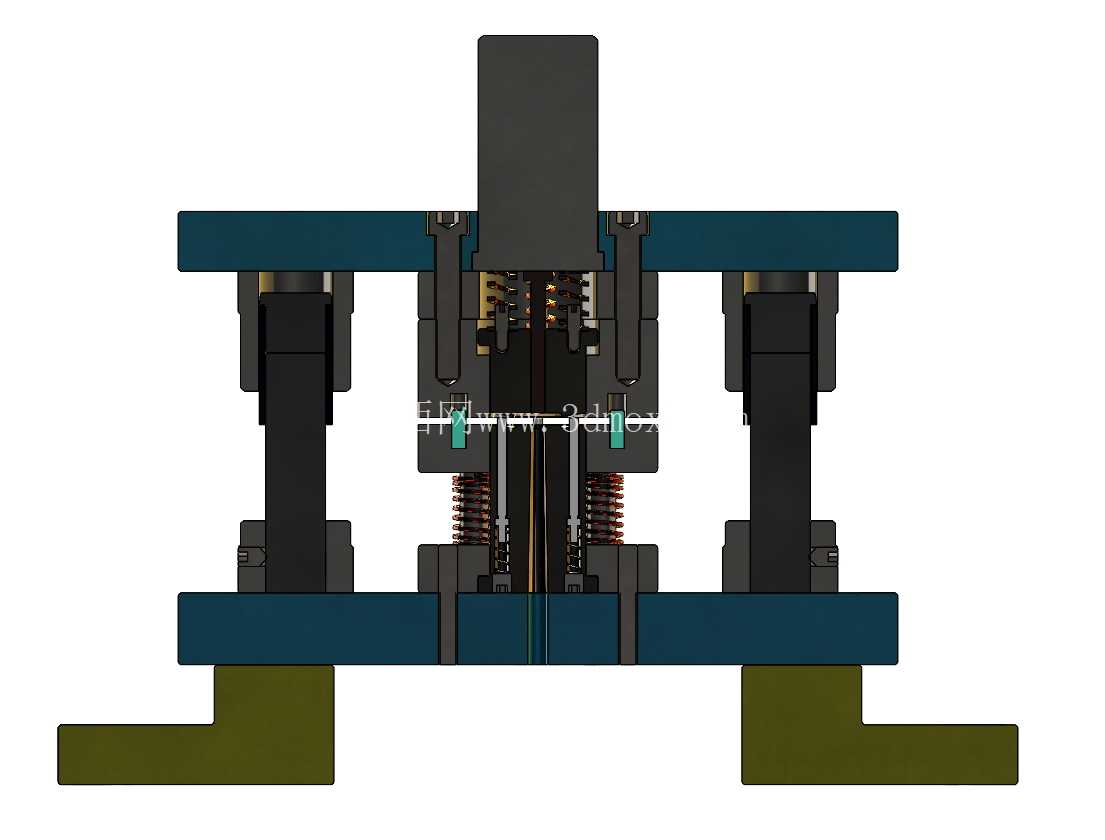

结构细节上，冲孔凸模采用台阶式固定结构，通过螺钉与上模座锁紧，凸模工作段设计有退料斜度，减少冲裁过程中材料与凸模的粘附力；凹模刃口设计有1.5mm的直壁段，下方扩孔角度为3度，既保证刃口的研磨余量，又能避免废料堵塞在凹模孔内造成闷模。上下模之间设置有安全限位柱，可在模具存放、运输过程中避免刃口直接接触磕碰，同时在冲压作业时限制模具的最小闭合高度，防止弹簧过度压缩失效。所有紧固螺钉、定位销均采用标准件规格，现场维护时可直接替换同规格标准配件，减少备件库存压力。
