气动工具内置进气螺栓适配结构

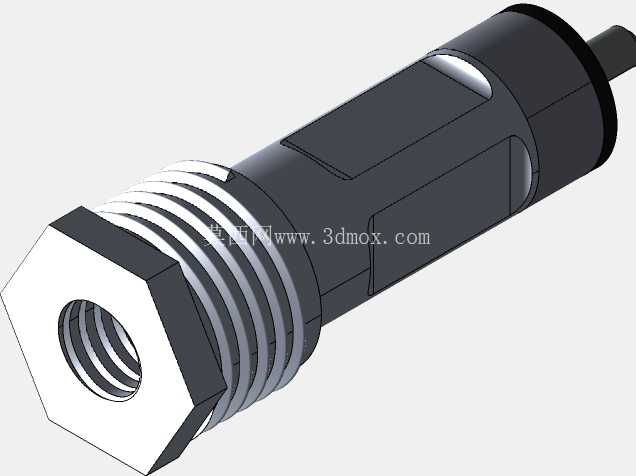

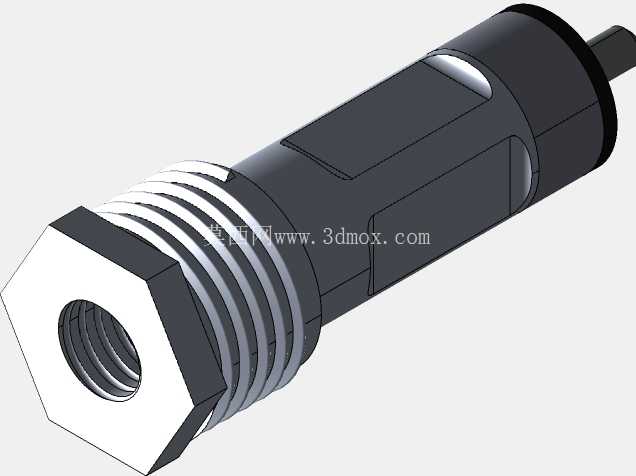

　　在手持气动打磨、拧紧类工具的气路布局中，进气端的连接可靠性直接决定工具的空载转速稳定性与负载扭矩输出一致性，这款适配气动工具的进气螺栓结构，正是针对现有外螺纹接头的兼容需求开发的气路衔接部件。从实际装配场景来看，该部件安装于气动工具手柄的进气端尾座，外部采用带锯齿防滑结构的外螺纹段，和工具壳体的内螺纹安装孔配合，锯齿结构可在拧紧过程中嵌入壳体螺纹副的间隙，避免工具长期高频振动下出现螺纹松脱、气路泄漏的问题，安装时无需额外增加防松垫片，可压缩手柄尾部的轴向装配空间，适配紧凑型气动工具的布局需求。

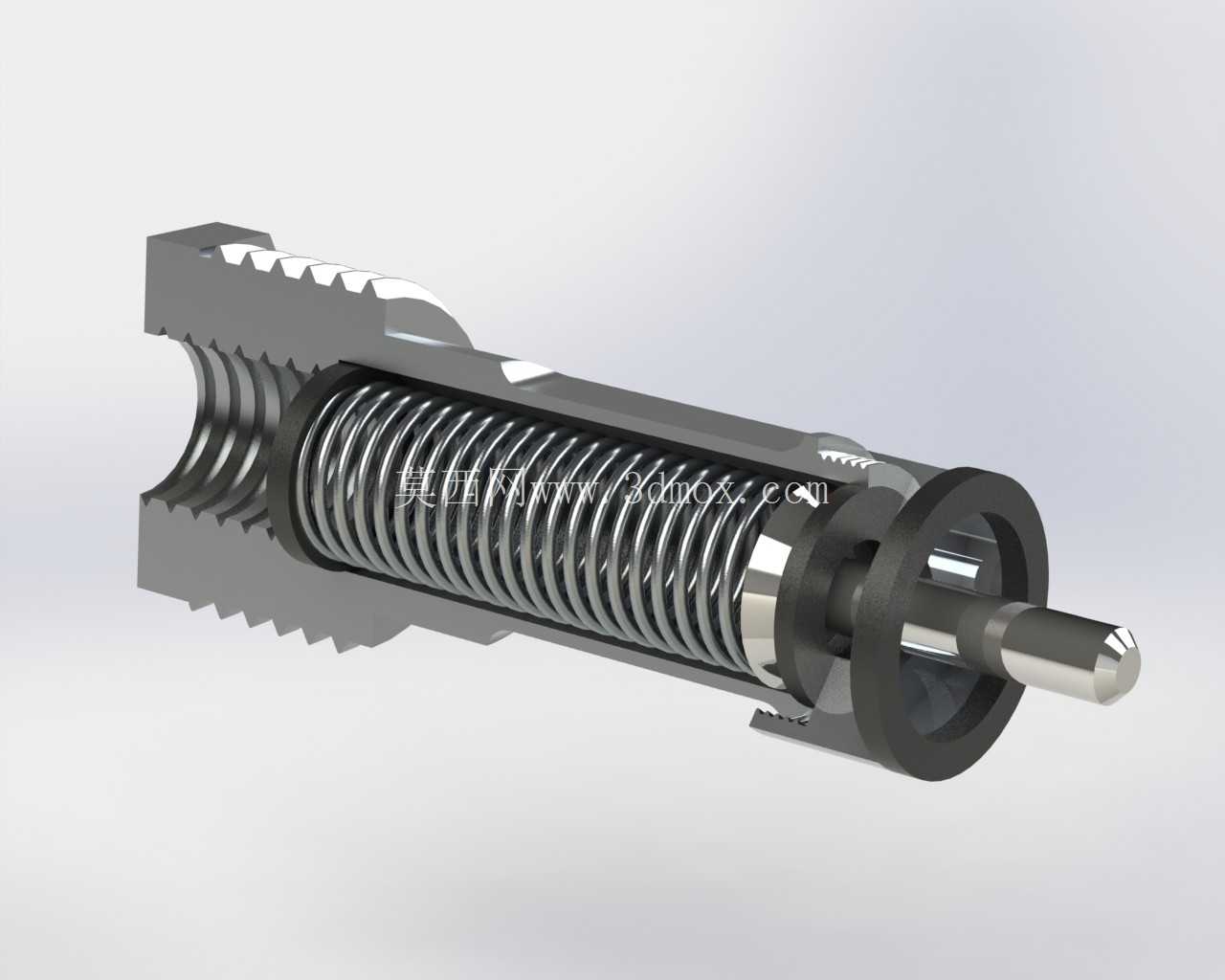

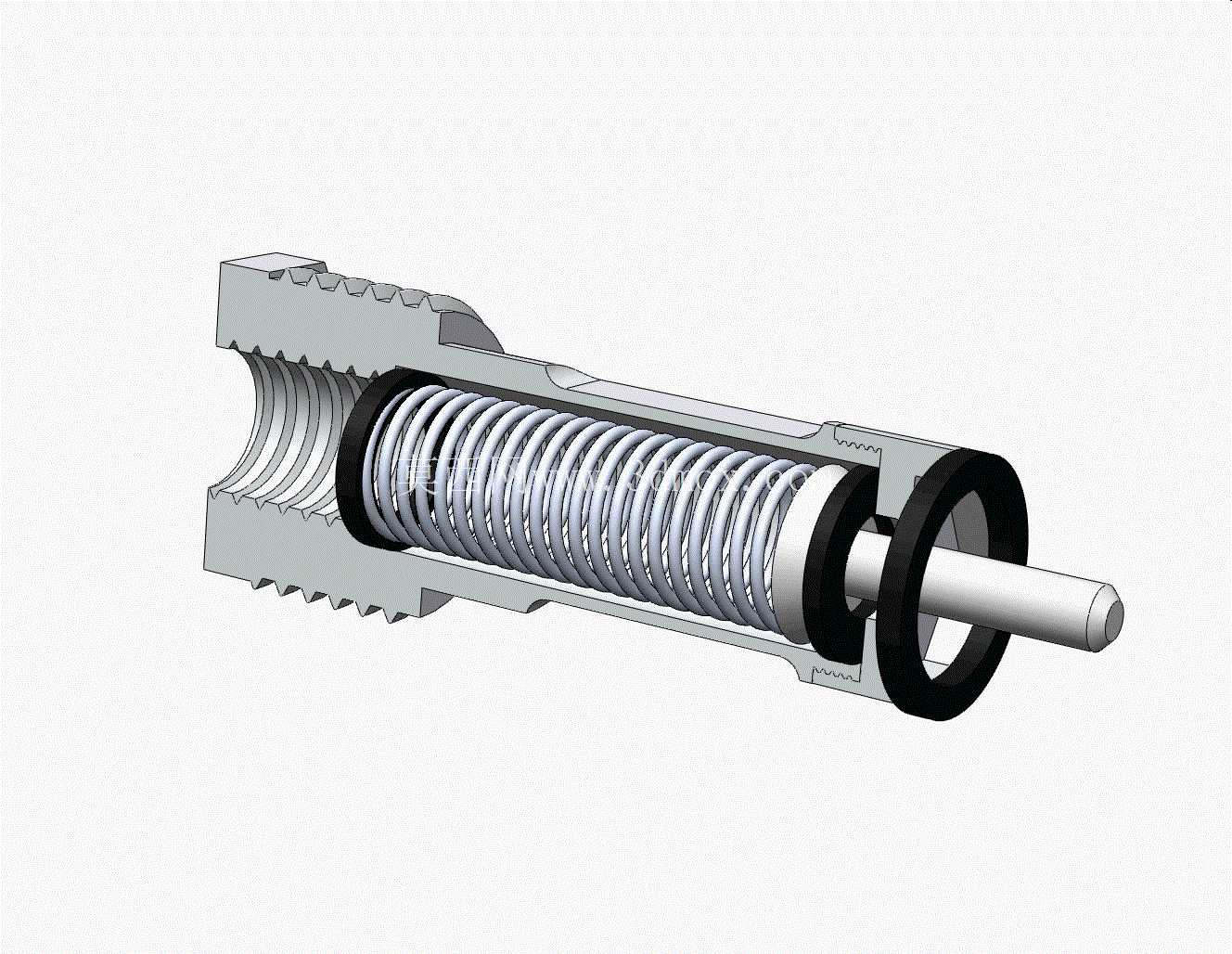

　　内部集成的活塞与弹簧组件，是实现进气通断控制的核心结构，当外接压缩空气接入时，气压克服弹簧预紧力推动活塞后移，打开气路通道让压缩空气进入工具的动力腔驱动叶轮转动；断气时弹簧快速复位推动活塞封堵进气口，避免动力腔内残留压缩空气回流，同时减少外界粉尘、水汽从进气端倒灌进入工具内部，延长叶片、轴承等核心运动部件的使用寿命。设计过程中优先考虑了与现有外螺纹接头的互换性，外部连接螺纹的螺距、牙型角完全匹配行业通用的气动管路接头规格，车间现有常规气源接头可直接对接，无需额外采购转换接头，降低产线工具维护的配件成本。

　　内部流道做了圆弧过渡处理，避免直角台阶造成的压缩空气紊流，减少气压损失，经实际测算，相同供气压力下，该结构的气路压损比常规直通进气螺栓低12%左右，可有效提升压缩空气的能量利用率。从安装边界来看，该部件的最大外径适配常规20mm规格的工具手柄安装孔，轴向总长度控制在合理范围内，安装后不会突出手柄尾部过多，避免作业过程中磕碰工件或者操作人员手部，尾部的光杆导向段可在活塞往复运动时提供径向支撑，避免活塞偏磨造成的密封失效，活塞外周的密封槽尺寸经过反复校核，搭配常规O型圈即可实现动密封要求，密封件磨损后可直接更换标准件，无需定制专用密封配件。

　　在实际工况验证中，该结构可承受0.8MPa的常规工作气压，弹簧的预紧力经过调校，既不会出现低压下无法打开气路的问题，也不会在断气时出现复位滞后的情况，适配市面上绝大多数中小型手持气动工具的进气需求，不管是角磨机、风批还是小型风炮的进气端改造或者配件替换，都可以直接选用该结构，不需要对工具本体做额外的加工修改。
