八刀位立式数控铣床设备结构设计

　　这款立式数控铣床的结构设计，核心面向中小批量精密零件的铣削加工场景，在3C零部件加工、小型模具型腔铣削、五金零件批量加工的车间产线中，这类带封闭防护的八刀位设备能够兼顾加工效率与操作安全性，适配多工序连续加工的生产需求，无需人工频繁换刀即可完成平面铣削、沟槽加工、钻孔镗孔等多道工序，大幅降低单件加工的辅助时间。从结构布局来看，设备采用床身一体式支撑结构，底部配置可调式减震脚轮与固定支撑脚组合，既方便车间内的设备移位调整，也能在加工时提供足够的刚性支撑，减少切削振动对加工精度的影响。

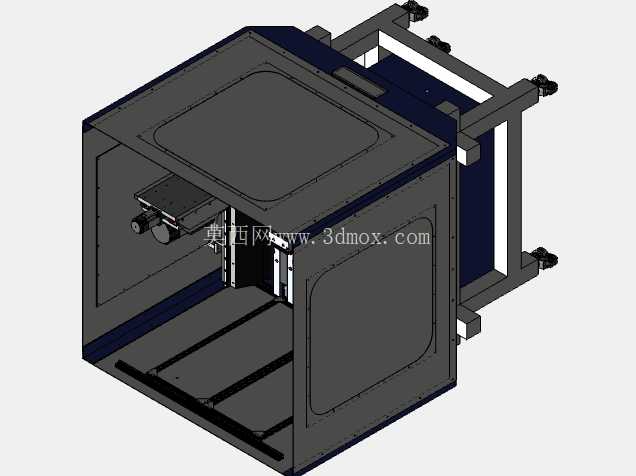

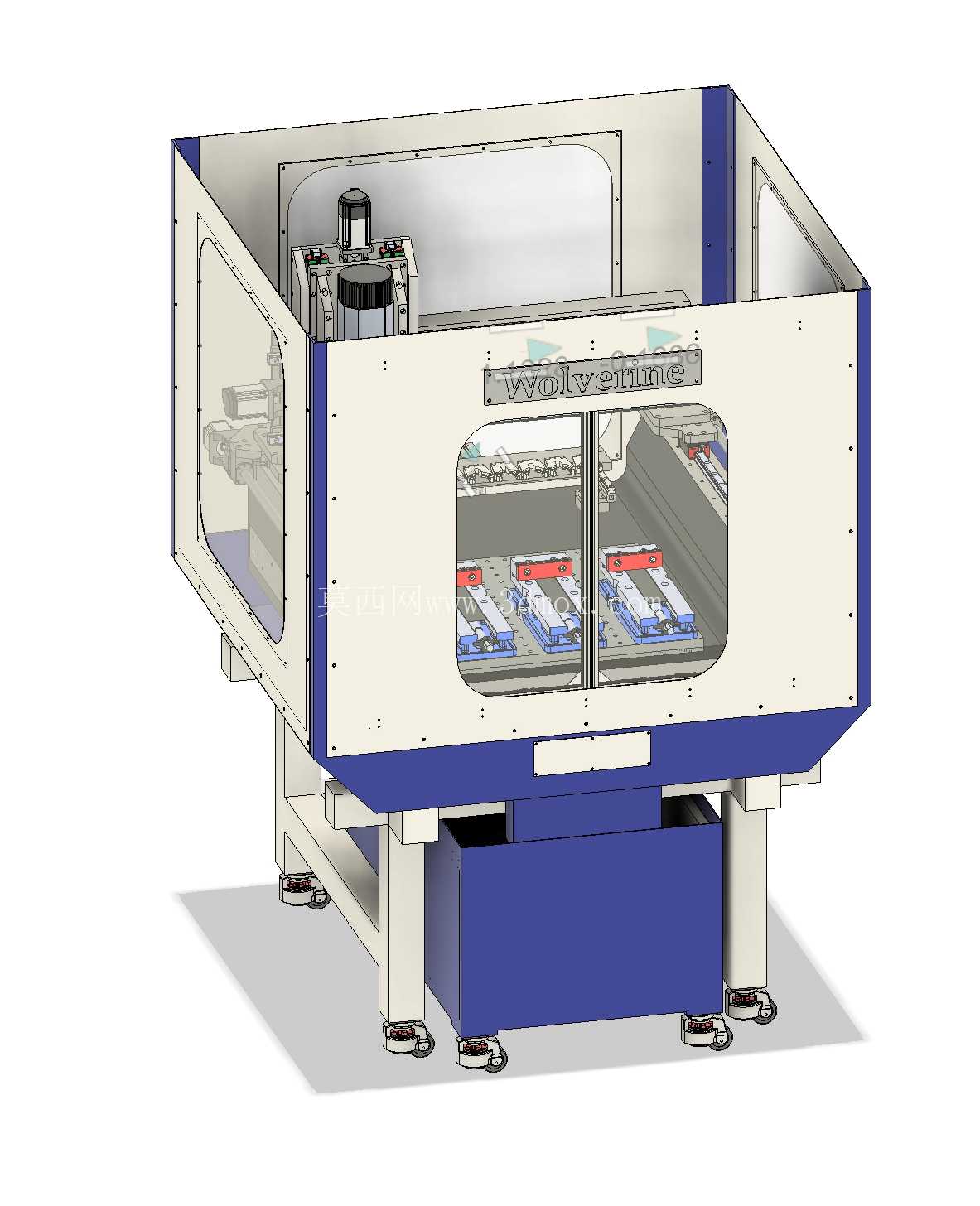

　　整机的外形边界控制在28英寸X向行程、28英寸Y向行程、11英寸Z向行程的适配范围内，安装时无需预留过大的车间占地，中小型机加工车间、院校实训车间都能找到合适的安装位置，设备周边预留的维护空间仅需满足侧门开启、排屑装置清理的需求即可，无需额外预留过多冗余空间。刀库配置为8位刀位结构，设计时充分考虑了常用铣刀、钻头、镗刀的装夹需求，最大可适配直径2英寸的刀具，刀具长度方向预留5英寸左右的安装空间，能够覆盖绝大多数中小型零件加工的刀具规格需求，换刀机构的布局紧邻主轴侧，换刀行程短，动作响应快，能够有效缩短换刀等待时间。防护结构采用全封闭半包围设计，操作侧设置双开滑动防护门，门上配置透明观察窗，加工时可以直接观察内部切削状态，同时阻挡切削液飞溅、切屑飞出，提升车间操作的安全性；防护壳体采用拼接式钣金结构，内部预留走线槽与切削液回流通道，后期维护时可以快速拆卸侧封板检修内部传动组件，无需整体拆解防护结构。床身下部集成了排屑与切削液存储腔体，切屑可以顺着工作台斜面滑落至下部腔体，配合配套的排屑装置即可快速清理加工废料，切削液经过滤网过滤后可循环使用，降低加工过程中的耗材消耗。

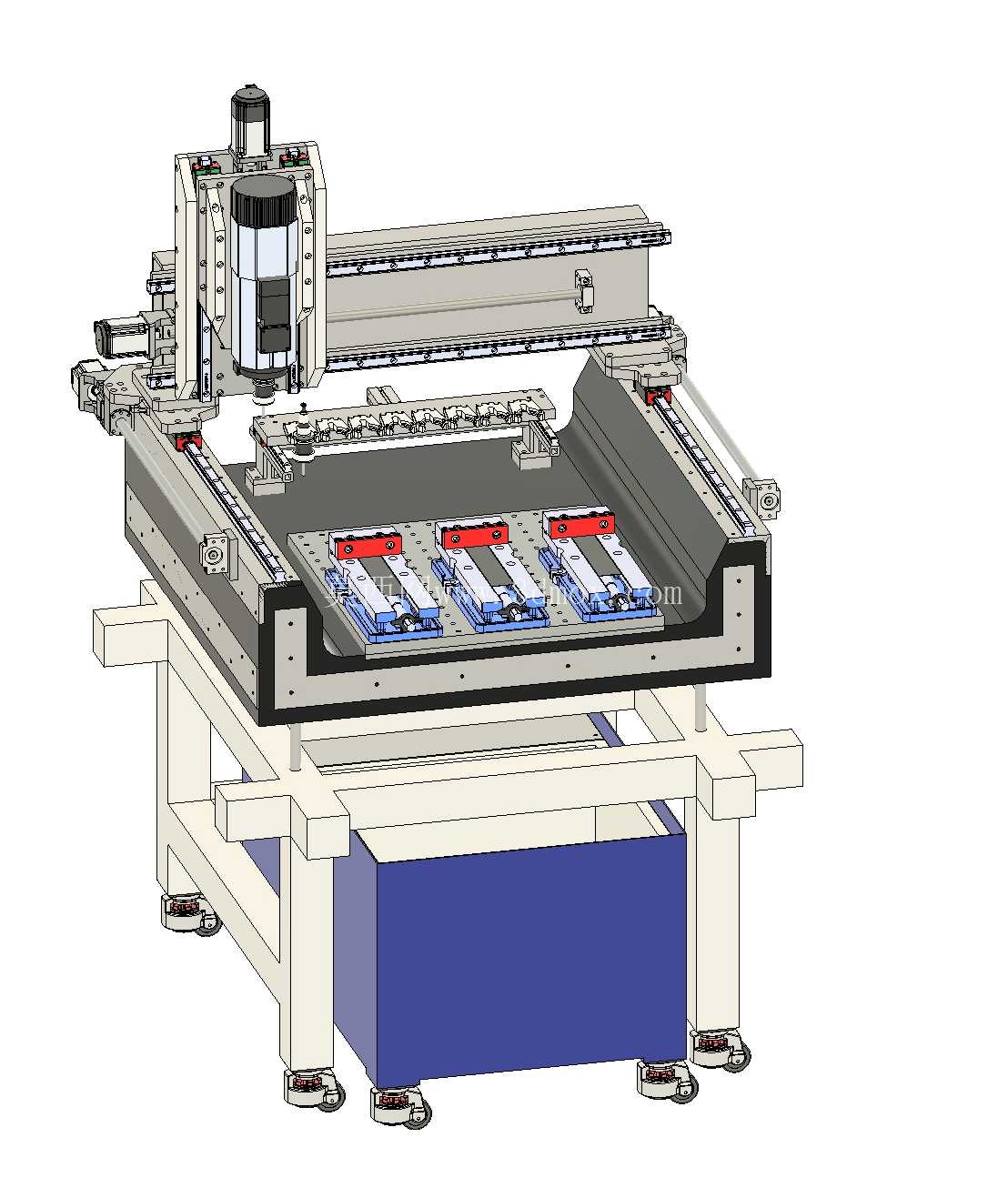

　　主轴单元采用立式安装布局，Z向传动配置线性导轨支撑，进给运动平稳，能够满足精加工时的进给精度要求，X、Y向工作台采用重载线性导轨搭配滚珠丝杠传动，承载能力足够支撑中小型工装夹具与工件的装夹需求，加工时的进给运动无爬行、卡顿问题。设计过程中针对设备的操作便利性做了多处细节优化，操作面板的安装位置预留于防护侧方，操作人员站在设备正面即可完成所有操作动作，防护门的把手高度适配成年人站立操作的舒适高度，开关门无需过度弯腰或抬手；设备的电气柜集成于床身侧部，散热通道朝向设备外侧，避免切削液、切屑进入电气腔造成元器件损坏，同时电气柜门设置安全联锁，设备运行时打开柜门会触发安全停机，避免误操作带来的安全风险。

　　从建模细节来看，所有钣金拼接处的连接孔位、加强筋结构都做了完整还原，传动部件的装配关系完全按照实际机床的装配逻辑搭建，导轨、丝杠、主轴、刀库的相对位置完全符合实际加工的行程干涉校验结果，不会出现运动过程中的部件碰撞问题；底部支撑脚的调节行程做了参数化设置，能够适配不同平整度的车间地面，安装时通过调节支撑脚高度即可将工作台调整至水平状态，无需额外制作安装基础。这类结构的数控铣床在实际生产中，既可以作为独立加工单元完成单工序零件加工，也可以搭配机械手组成小型柔性加工单元，完成多工序的自动化加工，设备的接口预留了自动化升级的安装位，后期加装自动门、工件检测装置、机械手上下料接口都无需对主体结构做大幅改动，能够适配不同生产规模企业的使用需求。
