小型立式数控铣床整机结构

　　这套小型立式数控铣床结构面向中小尺寸金属件、非金属件的铣削、钻孔、镗孔及简单轮廓加工场景，适合在试制车间、教学实训区、小型模具加工单元或自动化产线旁承担柔性加工任务。整机采用立柱加高刚性床身的布置方式，主轴沿Z向完成垂向进给，工作台沿X、Y方向实现平面定位，三轴运动关系清晰，便于在三维设计阶段校核行程、干涉区域和维护空间。

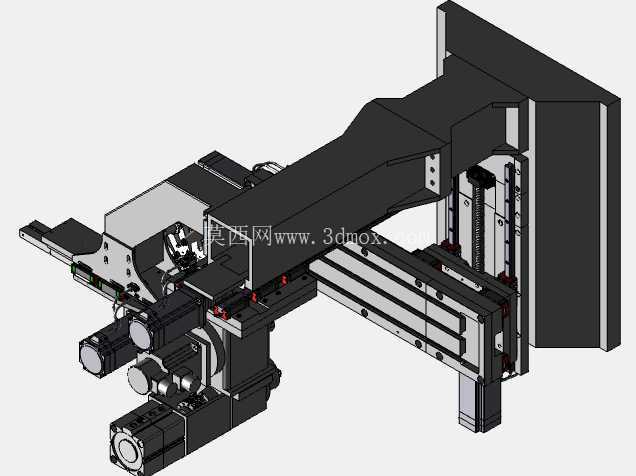

　　从结构组成看，模型完整表达了床身底座、立式立柱、主轴箱、十字滑台、工作台、线性导轨、滚珠丝杠、驱动电机、限位组件以及圆盘式刀库等关键部分。底座承担整机载荷，并为Y向运动部件提供安装基准；立柱固定于底座后侧，内部布置垂向传动链，使主轴箱能够沿导轨稳定升降。主轴单元采用BT30锥孔配置，适配常见小型刀柄与刀具，能够满足轻中型切削工况下的转速和扭矩需求。

　　进给系统是该设备设计的重点。X、Y、Z三轴均采用线性导轨承载，配合滚珠丝杠传递运动，可降低滑动阻力并提高定位重复性。丝杠端部通过轴承座、联轴器与伺服或步进驱动单元连接，电机布置在轴端或侧向位置，既保证传动路径短，也预留了拆装空间。导轨滑块与安装面之间需要通过加工基准和紧固件保持平行度，丝杠螺母座则与运动部件刚性连接，避免进给过程中产生附加弯矩。

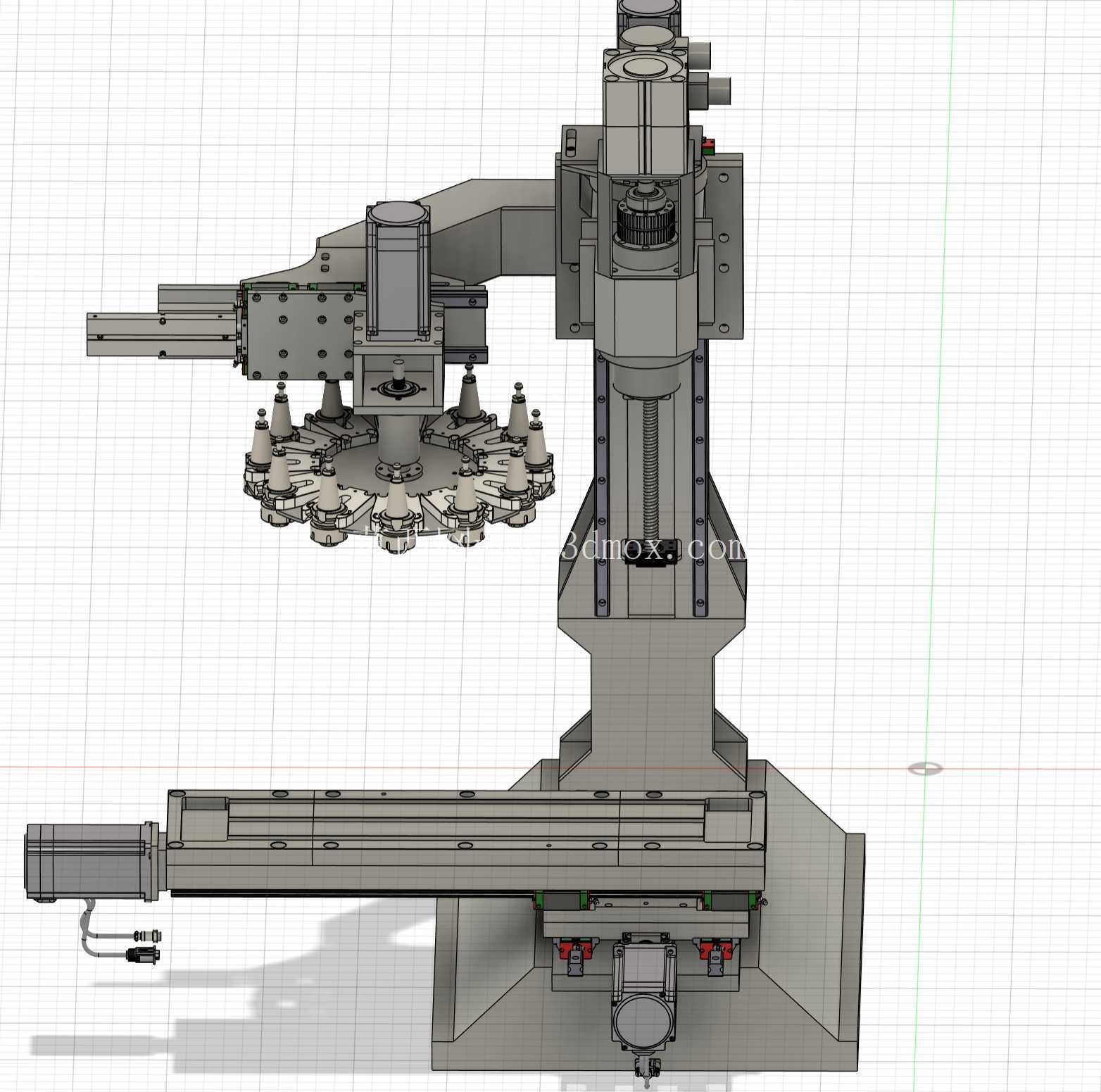

　　刀库部分采用圆盘式多刀位布局，刀具沿刀盘周向布置，通过换刀动作完成主轴与刀位之间的刀具交换。该结构适合小型加工中心在一次装夹后连续执行多工序加工，减少人工换刀频次。设计时需要重点关注刀盘回转半径、刀具最大长度、刀柄与主轴箱之间的安全间隙，以及换刀位置与工作台、夹具、工件之间的干涉关系。模型中刀库靠近主轴工作区布置，缩短了换刀移动路径，但也要求在防护门、排屑空间和维护通道之间取得平衡。

　　外形与安装边界方面，整机占地相对紧凑，X向行程约19英寸，Y向行程约12.25英寸，Z向行程约16.5英寸，主轴到工作台的距离约20英寸，能够覆盖常见小型板件、座体、模具电极和教学样件的加工范围。床身底部需要设置水平调整垫铁，安装时保证底座与地面接触稳定；后侧和侧部应保留电机、丝杠、拖链及刀库维护空间，正面则需考虑操作面板、防护门和工件上下料距离。

　　在设计思路上，该结构强调刚性、可制造性与运动可达性的统一。焊接框架或环氧花岗岩类支承结构可用于提升阻尼特性，降低切削振动；线性导轨和滚珠丝杠标准化程度高，便于选型、采购和后期更换；主轴、刀库、滑台和床身之间的连接面均需要明确螺栓布置、定位销和装配顺序。对于三维建模人员而言，该模型可用于检查三轴行程极限、刀具交换路径、线缆拖链弯曲半径、防护罩覆盖范围以及整机运输吊装边界。

　　实际应用中，这类铣床通常承担小批量零件加工、工艺验证、技能培训和设备开发参考等任务。粗加工时需要关注床身刚性、主轴扭矩和导轨承载；精加工时则更看重进给平稳性、丝杠预紧、主轴跳动和刀具夹持精度。通过完整的整机结构表达，可以在投产或改造前提前发现运动干涉、维修空间不足、排屑不畅和刀库动作冲突等问题，从而缩短设备开发周期并降低物理样机试错成本。
