可无级调高三脚式落地支撑装置

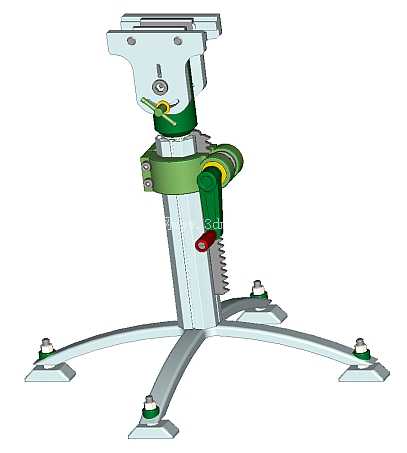

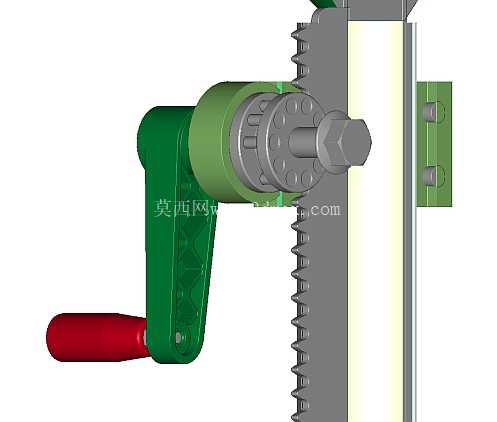

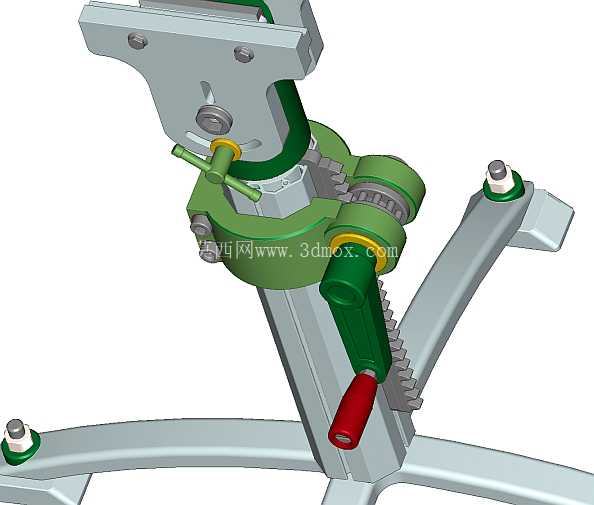

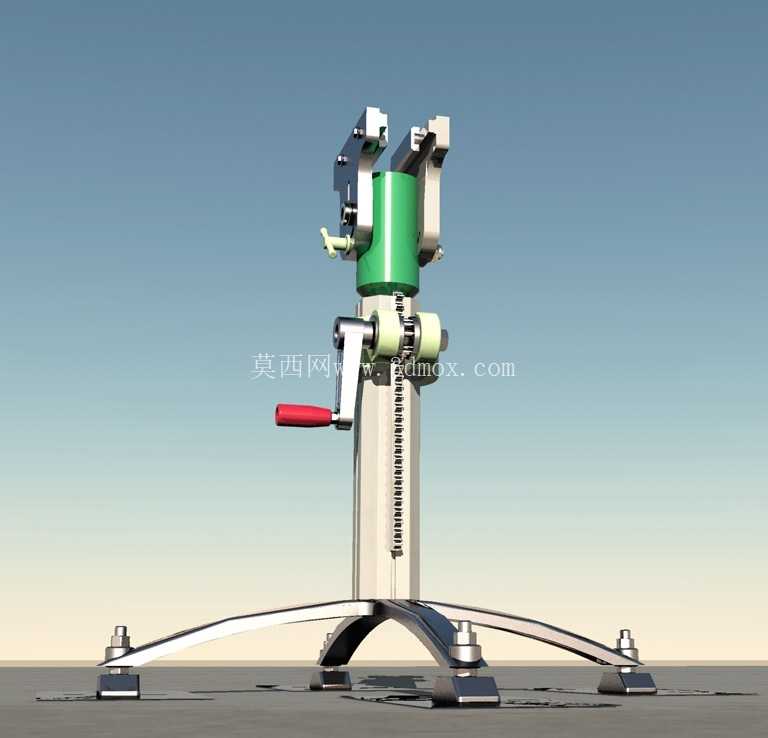

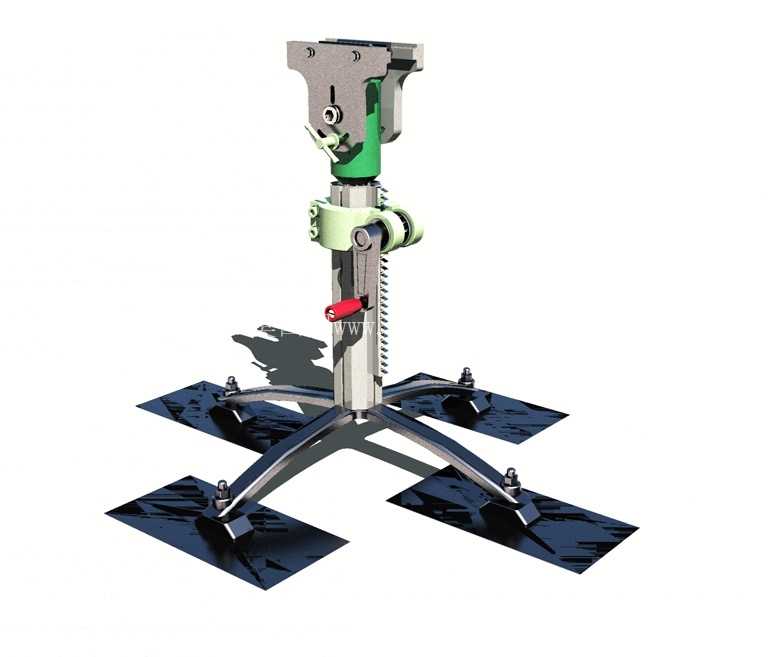

　　中心支撑立柱采用齿条式传动结构，搭配侧置的调节锁止机构，可实现支撑高度的无级调节，调节过程中无需拆卸任何紧固件，只需扳动锁止手柄即可解锁立柱升降，调整到目标高度后松开手柄即可自动锁止，锁止机构采用楔形块咬合齿条齿面的结构，锁止后无滑移间隙，可承受垂直方向的静载荷与一定程度的侧向偏载，不会出现高度回落的问题。上部的安装接口采用快换式夹装结构，可适配不同规格的工装夹具、检测探头、小型加工执行端的安装需求，接口处设计有定位销孔与紧固螺栓位，安装时可先通过定位销完成上部负载的快速对位，再拧紧紧固螺栓即可完成固定，安装过程无需复杂的对位调整，可大幅缩短工位搭建的准备时间。这款可调式落地支撑装置，核心采用三角支脚的落地布局，单支脚采用弧形延展结构，三个支脚沿中心立柱周向120度均布，展开后支脚末端触地点形成的支撑圆直径可覆盖常规中小型加工工位、检测工位的支撑范围，支脚末端设计有可调式触地接头，可适配车间环氧地坪、水泥地面、防滑钢板等不同工况的地面条件，通过微调触地接头的伸出长度，可快速完成整个支架的水平校准，避免因地面不平导致支撑倾斜、上部负载偏移的问题。

　　从实际应用场景来看，这类支撑装置可覆盖多类工业现场的使用需求：在机加工车间内，可作为临时检测工位的支撑座，用来固定百分表、粗糙度检测仪等检测器具，完成大型工件的现场形位公差检测，无需将工件转运到专用检测平台，减少工件转运的辅助时间；在装配工位上，可作为小型工装的可调支撑，根据不同装配工序的操作高度需求，随时调整支撑面的高度，适配不同身高操作人员的作业姿态，降低长时间作业的疲劳度；在实验室测试场景中，可作为测试样件的可调支撑座，根据测试设备的对焦、对位需求，灵活调整样件的支撑高度与水平度，保证测试数据的准确性。

　　设计过程中，整体结构优先考虑了现场使用的便捷性，所有调节操作均可徒手完成，无需额外配备扳手、螺丝刀等专用工具，支脚与中心立柱的连接部位采用加强筋结构强化，在保证整体结构轻量化的前提下，提升了连接部位的结构强度，避免长期承受偏载导致的连接部位变形。整个支架的外形尺寸控制在单人可搬运的范围内，支脚无尖锐外凸结构，转运过程中不会剐蹭周边设备或人员，安装时无需在地面打膨胀螺栓固定，依靠三个支脚的支撑跨度与自身结构强度即可保证支撑稳定性，可根据生产需求随时转移布置位置，不会对车间地面造成破坏。

　　结构细节上，调节机构的传动部位设计有防尘护罩，可阻挡车间内的金属切屑、粉尘进入齿条与锁止块的配合面，避免异物卡滞导致调节不畅的问题，所有活动连接部位均采用自润滑衬套，长期使用无需频繁加注润滑油，降低日常维护的工作量。支脚的弧形结构设计在保证支撑跨度的同时，减少了支脚的外伸长度，避免在狭窄工位布置时支脚与周边设备产生干涉，中心立柱的升降行程覆盖了常规作业的高度区间，从低位的近距离检测支撑到高位的装配作业支撑均可覆盖，无需额外加装增高接杆即可满足多数场景的使用需求。
