多层堆叠式工业设备警示信号灯塔

在离散制造车间的自动化产线、单机加工设备、物流分拣系统等场景中，这类层叠式信号灯塔是现场状态可视化传递的核心部件，一线操作与运维人员无需靠近设备操作面板，隔着十余米的车间通道就能通过灯色快速判断设备当前运行状态，大幅降低产线异常响应的滞后时长。不同于普通民用警示灯具，工业场景下的信号灯塔需要适配车间复杂的电磁环境、油污粉尘附着、持续振动等工况，结构设计上优先考虑长期运行的可靠性与状态识别的清晰度。

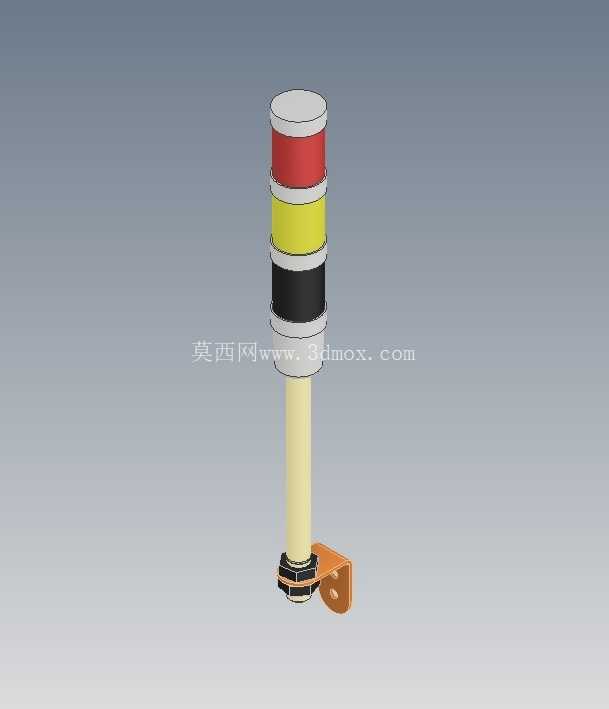

从结构设计逻辑来看，这款灯塔采用竖向层叠的模块化灯组设计，自上而下分别配置红、黄、黑三色灯段，对应不同的设备状态层级：红色段对应设备故障、急停触发、安全联锁动作等需立即介入的异常状态，黄色段对应设备待机、料位预警、维护提醒等需留意的过渡状态，最下方的黑色段为常亮运行指示，对应设备正常加工运行状态，不同灯段独立控制，可单独点亮或组合点亮传递复合状态信号。每段灯组之间设置遮光隔圈，避免相邻灯组点亮时出现光线串扰，保证不同角度下的灯色识别准确率，即使在车间顶部照明的强光环境下，也不会出现灯色混淆的问题。

灯体支撑部分采用细长立式杆结构，在保证整体结构强度的前提下尽可能缩小侧向占用空间，避免对设备周边的操作通道、物料输送路径造成干涉。杆体底部配置L型弯折安装支架，支架上预留两个标准安装孔位，可直接通过螺栓固定在设备顶面、电控柜侧壁或者生产线的立式安装立柱上，安装时无需额外制作转接件，适配绝大多数工业设备的安装基准面。支架与灯杆的衔接处设置锁紧调节结构，可根据现场安装位置的可视角度需求，微调灯杆的竖直角度，保证不同工位的操作人员都能清晰观察到灯组信号。

设计过程中需要重点考量安装边界的适配性：灯组整体的径向尺寸控制在较小范围，即使安装在移动设备、小型工作台面上也不会产生突兀的外凸，避免设备运行过程中灯体与周边物体发生刮碰；灯杆长度预留了合理的调节余量，现场安装时可根据设备整体高度裁剪或者接长杆体，匹配不同的观察视距需求——比如大型组装产线需要更高的安装高度保证远距离可见，小型桌面加工设备则可缩短杆体降低整体重心，避免设备运行振动导致灯体晃动。灯组顶部设置密封端盖，底部出线位置做防水防油密封处理，可适配车间日常清洁时的冲洗、切削液飞溅等场景，避免液体渗入灯体内部造成电路短路。

从实际使用的角度出发，这类灯塔的灯组模块采用快拆结构，单个灯段出现损坏时无需拆解整个灯体，直接旋转拆下故障段更换即可，大幅降低现场维护的时间成本。灯体外壳采用耐冲击的工程塑料材质，表面做哑光处理，既可以抵抗车间内常见的硬物磕碰，也不会因为灯光反射产生眩光影响操作人员视线。接线部分采用底部出线的方式，线缆可顺着安装支架的走线槽布入设备内部，不会出现线缆外露杂乱的问题，也避免线缆被周边物料勾扯造成接线脱落。

在三维建模过程中，需要重点还原各层灯组的装配间隙、安装支架的孔位尺寸、灯杆与支架的配合公差，保证模型导出后可直接用于设备整体的装配干涉检查，也能为后续的安装板开孔、布线规划提供准确的尺寸参考。建模时对灯体表面的纹理、隔圈的倒角、支架的弯折圆角都做了还原，可直接用于设备方案的可视化展示，帮助设计人员在方案评审阶段直观呈现设备的状态指示部件布局，提前预判安装位置的可视性是否满足现场使用需求。
