气动工具用外螺纹快插公接头结构

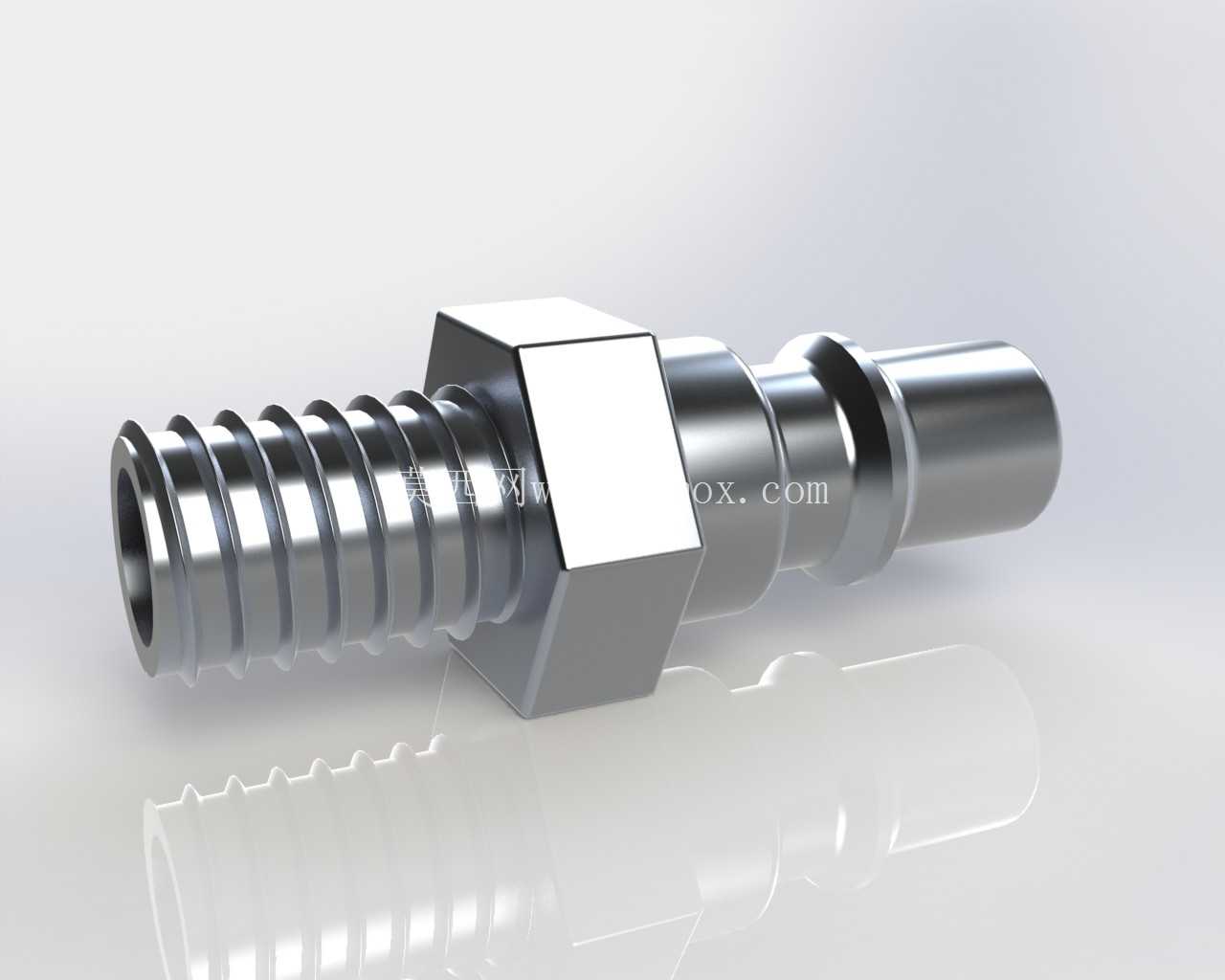

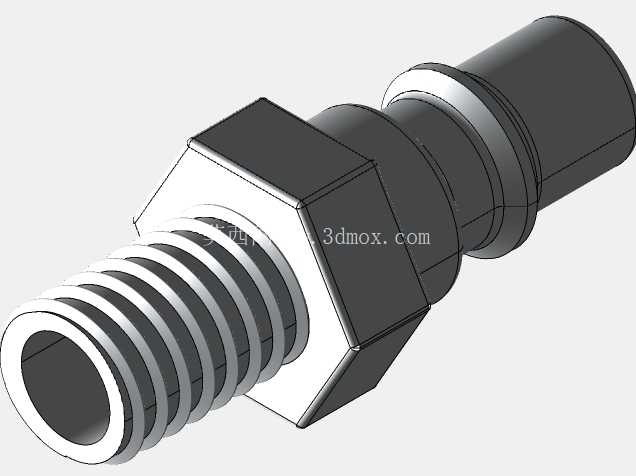

　　这类外螺纹公接头是气动系统里最常见的管路连接件之一，日常在装配线气动工具工位、小型气动执行机构的气路接驳场景里随处可见，核心作用是实现刚性气路端口与柔性气动软管的快速对接，保证压缩空气输送过程的密封性与连接可靠性。从结构设计来看，接头整体采用同轴回转体加六角拧动段的组合构型，左端的外螺纹段用于和设备本体、阀组或者分气块的内螺纹端口配合，螺纹规格通常匹配气动系统常用的管螺纹标准，螺纹末端一般会预留密封件安装位，实际装配时搭配生料带或者O型密封圈就能实现端面或者螺纹副的密封，不需要额外加工复杂的密封结构。

　　中间的六角台是专门为安装作业设计的受力结构，尺寸匹配标准开口扳手的卡口规格，装配时可以直接用普通扳手卡紧施加扭矩，不会因为拧动导致接头其他段变形，六角台的两个端面分别作为螺纹段拧入深度的限位面、以及后续软管插接段的定位基准，能保证接头拧入端口后外露段的长度统一，方便后续管路排布。右端的快插段做了多级阶梯式的倒刺结构，最外端做了圆弧导向倒角，方便PU或者PVC材质的气动软管直接套入，每一级倒刺的外径都略大于软管内径，软管套入后倒刺会嵌入软管内壁，配合外部的管卡紧固之后，能承受0.8MPa以内的常规气动系统工作压力，不会出现软管脱开、漏气的问题，靠近六角台的位置还做了一圈限位凸台，软管套入到抵到凸台位置就达到了标准插接深度，不需要操作人员反复确认插入长度。

　　从安装边界来看，这类接头的整体轴向长度控制得比较紧凑，六角台的对边尺寸比螺纹段外径大3-5mm，安装时只需要预留出扳手拧动的空间即可，不需要在设备面板或者阀组周边预留过大的操作空间，适合在排布密集的气路分气块上密集安装，不会出现相邻接头扳手干涉的问题。建模过程中需要重点保证几个关键形位公差：螺纹段与快插段的同轴度要控制在0.05mm以内，否则接头安装后会出现偏斜，导致软管弯折影响气路通流能力；六角台的两个端面要与轴线垂直，避免拧入后端面与安装面之间出现间隙影响密封；快插段的倒刺边缘要做微小的圆角处理，不能有尖锐的毛刺棱角，否则套入软管时容易割破软管内壁，造成使用过程中软管开裂漏气。

　　实际选型时需要根据接驳的软管内径、设备端的内螺纹规格匹配对应尺寸的接头，同时要根据系统工作压力确认接头的材质强度，常规车间气动系统用黄铜或者镀镍碳钢材质的接头就可以满足使用需求，有腐蚀环境的场景则需要选用不锈钢材质的版本。这类接头虽然结构简单，但是气动系统的故障点往往就出在这类小连接件上，设计时如果忽略了插接段的导向倒角、倒刺的角度或者六角台的尺寸，就会给现场装配和后续使用带来很多不必要的麻烦，比如软管难插入、拧动时打滑、密封失效漏气等问题，所以建模时每一段的尺寸比例都要符合行业通用的规范，不能随意调整各段的长度和直径比例。
