合页式门用转动连接铰链结构设计

　　日常场景里随处可见这类铰接结构，小到家用柜体门板、室内房间门，大到工业设备检修门、防护舱门，都需要依靠这类构件实现两个部件间的定轴转动连接，同时承担开合过程中的载荷传递，避免门板与门框出现硬摩擦、错位脱落的问题。很多刚入行的结构设计人员容易忽略铰链的安装边界校核，往往只关注转动功能是否实现，实际落地时经常出现开合干涉、门板下垂、转动卡滞的问题，这就需要在建模阶段就把配合公差、安装位的预留空间考虑到位。

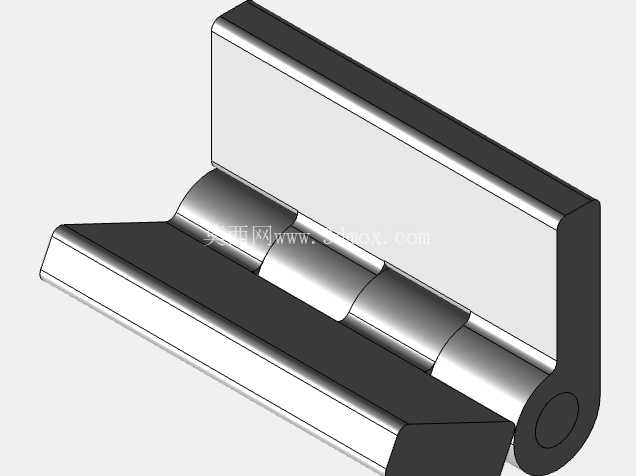

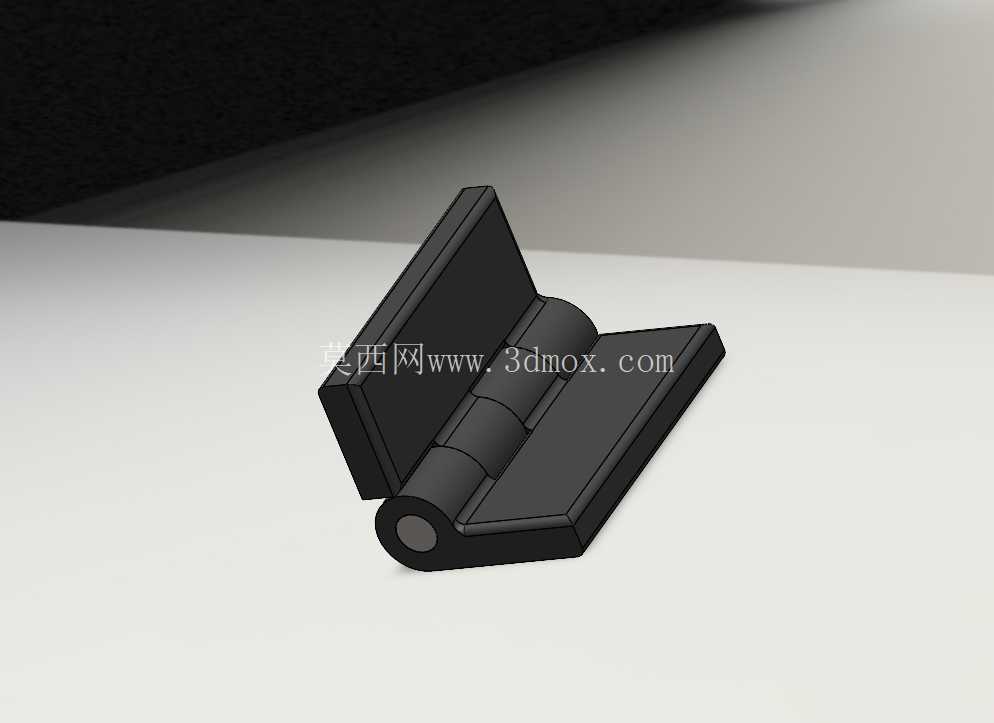

　　从结构本身来看，这款铰链采用经典的双页片加中间卷筒的结构形式，两个页片分别对应待连接的两个构件，一侧页片固定在门框安装基准面，另一侧固定在活动门板上，中间的卷筒穿入销轴后形成稳定的转动副，转动过程中卷筒的同轴度直接决定了开合的顺畅度，如果卷筒的同轴度公差超过0.1mm，穿入销轴后就会出现转动阻尼不均，长期使用还会出现单侧磨损加剧的问题。设计时首先要确定适用的门板重量阈值，不同承重等级的铰链，页片的厚度、卷筒的接触长度、销轴的直径都有对应的参数匹配，比如用于轻型柜体门的铰链页片厚度多在1.5-2mm，销轴直径3-4mm即可满足承重要求，若是用于工业重型防护门，页片厚度需要提升到3-5mm，销轴直径也要对应加大到8-12mm，同时卷筒的接触长度要占到页片总宽度的三分之一以上，避免受力时出现应力集中导致页片变形。安装边界的校核是建模阶段必须完成的环节，首先要确认两个页片的安装孔位间距，孔位要避开门板和门框的内部加强筋位置，同时要预留出螺丝安装的操作空间，避免打螺丝时工具与周边结构干涉；其次要核算开合过程中的转动包络，当门板转动到最大开启角度时，页片边缘不能与门框的密封胶条、防撞结构发生剐蹭，很多现场安装出现的关不严、开合异响问题，本质都是建模时没有做全行程的干涉检查。

　　从功能特性来说，这类平页铰链没有内置阻尼或者定位结构，转动阻力完全来自销轴与卷筒的配合间隙，配合间隙控制在0.02-0.05mm区间时，既能保证转动无卡顿，又不会出现门板松旷晃动的问题；如果是需要保持常开或者常闭状态的使用场景，可以在销轴位置加装扭簧或者阻尼套，不需要改动页片的主体结构就能拓展功能。实际生产中这类铰链多采用压铸或者冲压成型，页片的安装面平面度要控制在0.1mm以内，否则安装后会出现页片翘曲，螺丝锁紧后产生的内应力会导致转动卡滞，长期使用还会出现螺丝松动脱落的问题；卷筒部分在成型后需要做内孔倒角处理，去除毛刺飞边，避免穿销轴时刮伤销轴表面，加速磨损。

　　很多设计人员在选型或者建模时，会直接照搬现有铰链的尺寸，忽略实际使用场景的载荷方向，比如外开门和内开门的铰链受力方向存在差异，页片的受力薄弱点位置不同，如果直接套用同尺寸的模型，很可能在频繁开合后出现页片断裂的问题；还有部分场景下门板需要做180度开启，这时候就要调整页片的侧边倒角尺寸，避免转动到90度位置时两个页片的侧边顶住，无法继续开启。另外还要考虑安装后的调整余量，通常安装孔会设计成长圆孔，预留1-2mm的位置调整空间，方便现场安装时校正门板的位置，抵消门框和门板的加工安装误差，避免出现门缝不均、开关碰边的问题。从结构强度角度分析，铰链的受力最大位置出现在卷筒与页片的连接根部，建模时这个位置要做圆角过渡，不能做成直角结构，直角位置会产生严重的应力集中，在频繁的开合载荷作用下很容易出现疲劳断裂，圆角半径通常取页片厚度的0.3-0.5倍，既能分散应力，又不会影响整体的安装贴合度。
